Изготовление прямоугольных и круглых воздуховодов, фасонных тройников, отводов и шумоглушителей требует от листового металла жестких геометрических допусков и стабильной пластичности. При формовании замковых соединений металл подвергается многократному знакопеременному изгибу на малых радиусах.

Если для вентиляционных коробов ошибочно закупить горячекатаный прокат или твердый лист непроверенного химического состава, фальцепрокатный станок начнет давать трещины по линии гиба. В результате шов теряет герметичность, а готовый участок вентиляционной магистрали отбраковывается технадзором при аэродинамических испытаниях.

Нормативные требования к толщине листа по СН РК и ГОСТ

В Республике Казахстан толщина листовой стали для систем вентиляции, воздушного отопления и кондиционирования регламентируется строительными нормами СН РК 4.02-01-2011 «Отопление, вентиляция и кондиционирование воздуха». Толщина стенки подбирается строго по размеру наибольшей стороны прямоугольного короба или диаметру круглого канала.

Применение заниженной толщины металла ради сиюминутной экономии приводит к динамическому хлопку стенок («гулянию» короба) при пуске приточных установок. Избыточная толщина увеличивает общую массу вентиляционной трассы, перегружает потолочные траверсы и усложняет сборку фальцевых замков.

Размер большей стороны короба или диаметр, ммНормативная толщина листа (СН РК), ммРекомендуемый тип прокатаТип продольного шва
До 250 включительно0,50 – 0,55Х/к лист 08пс / оцинкованныйЛежачий фальц / защелочный замок
От 300 до 4500,60 – 0,70Х/к лист 08пс, группа отделки IIIПиттсбургский (угловой) замок
От 500 до 8000,70 – 0,80Х/к лист 08пс повышенной отделкиПиттсбургский замок с зиговкой стенки
От 900 до 12500,90 – 1,00Х/к лист 08пс / 08кп по ГОСТ 19904-90Питтсбургский замок + ребра жесткости
От 1400 до 20001,20 – 1,40Х/к лист качественный конструкционныйСварной стык / усиленный еврошинорейка

Марка стали 08пс и пластичность при фальцепрокатке

Главным конструкционным материалом для вентиляционных производств в Алматы выступает холоднокатаная углеродистая качественная сталь марки 08пс по ГОСТ 16523-97 и ГОСТ 19904-90. Низкое содержание углерода (до 0,08%) гарантирует высокую пластичность ферритной основы и отсутствие хрупких включений.

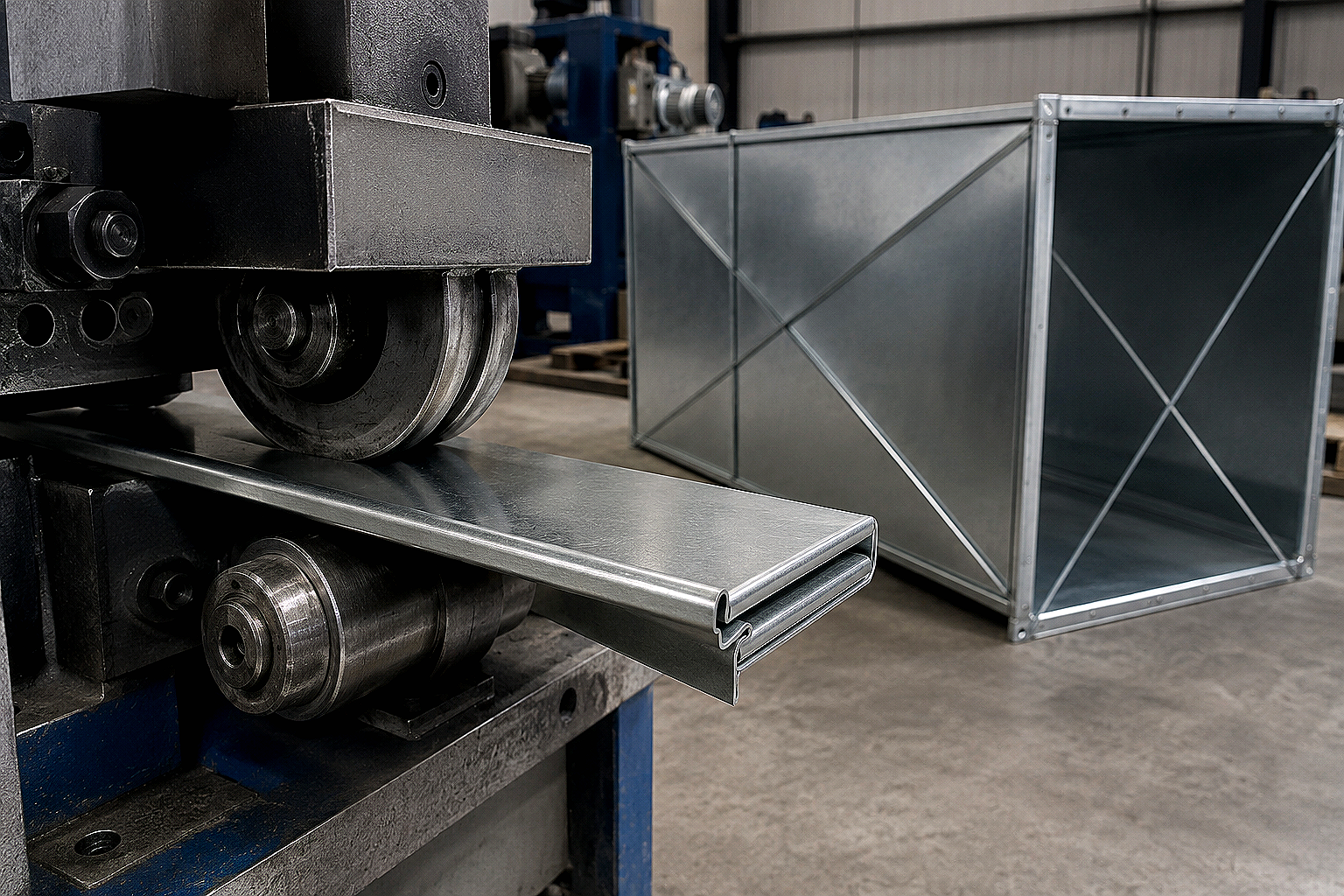

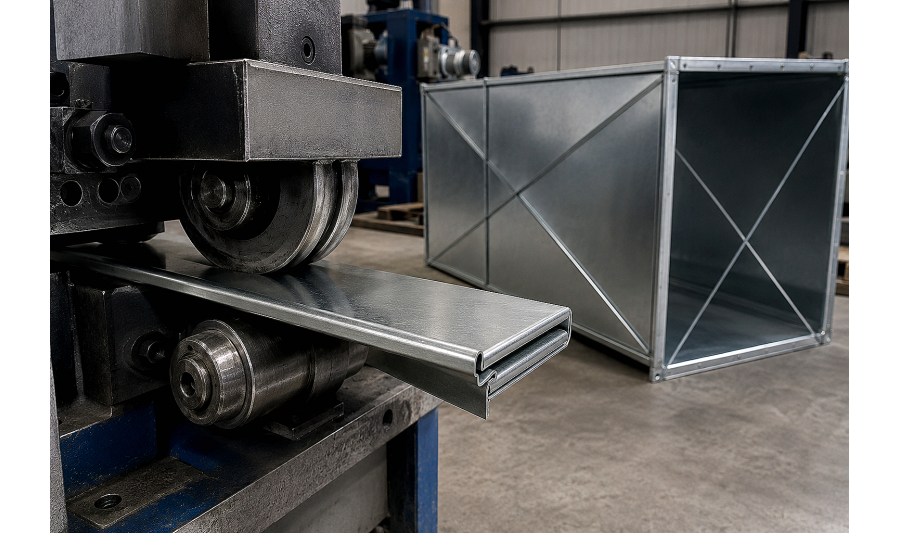

При прокатке углового питтсбургского замка (Pittsburgh lock) кромка листа обжимается формирующими роликами на угол до 180° с одновременным образованием ответного фальца. Листовая сталь 08пс выдерживает такую пластическую деформацию без микротрещин, отслоений и разрыва наружных волокон металла.

  • Глубокая вытяжка (категория Г и ВГ): обеспечивает стабильное формирование сложных переходов и уток без заломов;
  • Равномерная разнотолщинность: колебание толщины листа в пределах ±0,03 мм исключает заклинивание заготовки в клетях фальцепрокатного станка;
  • Чистота поверхности: отсутствие окалины сохраняет ресурс прокатных роликов и обеспечивает равномерное нанесение грунтовки при бессвищевой покраске.

Технология прокатки питтсбургского и стоячего замка

Питтсбургский замок считается международным стандартом для сборки прямоугольных коробов вентиляции. Замок состоит из двух элементов: сложного паза с внутренним фиксирующим карманом на одной детали и одинарного ответного загиба на 90° на смежной стороне короба.

После вставки ответного буртика в паз выступающий край замка осаживается вручную фальцеосадочным молотком или пневматическим фальцеосадочным станком. Для предотвращения деформации геометрии короба при прокатке необходимо выдерживать технологический припуск на раскрой в размере 25–30 мм на каждый угловой замок.

При раскрое тонколистового металла на гильотине или станке плазменной резки важно следить за направлением волокон проката. Продольная линия питтсбургского замка должна располагаться перпендикулярно направлению прокатки листа, что снижает риск растрескивания кромки при осадке фальца.

Зиговка и ребра жесткости: как избежать шума и хлопков

Воздуховоды с размером стенки более 400 мм испытывают переменные пульсации статического давления воздуха. Плоская тонкая стенка работает как мембрана, генерируя низкочастотный гул при работе приточно-вытяжных вентиляторов.

Для повышения пространственной жесткости прямого участка короба листовую заготовку перед гибкой пропускают через зиговочный станок или наносят ребра жесткости методом крестообразной деформации (диагональная зиговка). Трапециевидные зиги глубиной 1,5–2,0 мм с шагом 150–200 мм повышают жесткость стенки в 3–4 раза без увеличения общей массы металла.

При монтаже вентиляционных трасс на объектах Алматы воздуховоды соединяются между собой с помощью шинорейки (еврошины №20 или №30) и литых оцинкованных уголков. Для надежной фиксации шинорейки на торцах короба используются специальные саморезы или вытяжные заклепки, о правильном подборе которых подробно рассказано в статье как выбрать заклепки для металла.

Ошибки при раскрое и изготовлении вентиляционных коробов

  • Использование горячекатаного листа без травления: прокатная окалина отслаивается при гибке, попадает в фильтры вентиляционных установок и разрушает фальцепрокатные ролики;
  • Пренебрежение припусками на фальц: приводит к нехватке ширины развертки и отклонению поперечного сечения короба от проектных размеров КОВ;
  • Раскрой заготовок с перекосом диагоналей: отклонение диагоналей более чем на 1,5 мм вызывает винтообразное скручивание собранного короба по всей длине хлыста;
  • Отказ от антикоррозийной грунтовки швов: в местах механической осадки фальца защитный слой металла повреждается, поэтому сварные и фальцевые швы требуют обязательной обработки антикоррозийными составами перед монтажом;
  • Складирование готовых коробов на открытом грунте: попадание дождевой воды внутрь сложенных секций вызывает подпленочную коррозию и появление белой ржавчины.

Если спецификация проекта требует изготовления элементов вытяжных систем для агрессивных или влажных сред, черный металл заменяют нержавеющим прокатом, особенности обработки которого описаны в статье лист нержавеющий: выбор марок и гибка, а для тяжелых несущих опор вентиляционных установок применяют решения из материала горячекатаный лист: как выбрать толщину под задачу.

FAQ

Чем холоднокатаный лист 08пс лучше горячекатаного проката для вентиляции?

Холоднокатаный лист имеет равномерную толщину по всей площади, чистую поверхность без абразивной окалины и высокий предел пластичности. Это позволяет прокатывать сложные замки с нулевым радиусом гиба без риска появления трещин на оборудовании.

Какой запас металла закладывать на прокатку питтсбургского замка?

Для стандартного питтсбургского замка на стенке короба требуется технологический припуск 25–28 мм под карман фальца и 8–10 мм на смежной стенке под ответный загиб буртика.

Можно ли использовать тонкий лист 0,45 мм для воздуховодов в жилых зданиях?

По нормам СН РК 4.02-01-2011 минимальная толщина стали для воздуховодов круглого и прямоугольного сечения составляет 0,5 мм. Лист толщиной 0,45 мм допускается использовать только для гибких вставок или декоративных кожухов, не испытывающих аэродинамического давления потока.

Как защитить фальцевые швы черного холоднокатаного листа от ржавчины?

После сборки короба внешняя поверхность вентиляционного канала и замковые швы обезжириваются и покрываются антикоррозийным грунтом (типа ГФ-021) в два слоя либо окрашиваются порошковым полимерным составом в заводских условиях.

Вывод

Надежность и бесшумность вентиляционной системы напрямую зависят от точности подбора толщины холоднокатаного листа и строгого соблюдения нормативов СН РК. Использование качественной стали 08пс гарантирует плотную сборку питтсбургских фальцев без микротрещин и утечек воздуха.

Компания АТЛАНТ Snab City поставляет сертифицированный холоднокатаный листовой прокат в картах и рулонах с собственного склада в Алматы. Мы выполняем точный раскрой металла по чертежам заказчика и обеспечиваем оперативную доставку партий любого объема на строительные площадки Казахстана.
