При изготовлении промышленных циклонов, дымососов котельных, корпусов сушильных барабанов, компенсаторов теплотрасс и элементов печного оборудования в Алматы и промышленных регионах Казахстана обычный коррозионностойкий прокат быстро выходит из строя. При рабочих температурах от 450 до 800 °C стандартная нержавейка теряет легирующие элементы на границах зерен и становится хрупкой.

Для конструкций, работающих под постоянным термическим воздействием продуктов сгорания газа или угля, промышленным стандартом выступает аустенитный лист марок 12Х18Н10Т по ГОСТ 5582-75 (тонколистовой), ГОСТ 7350-77 (толстолистовой) и его международный аналог AISI 321. Наличие титана в кристаллической решетке кардинально меняет поведение стали при нагреве и последующей сварке.

Почему титановая стабилизация стали 12Х18Н10Т (AISI 321) незаменима при 450–800 °C

Главная опасность для аустенитных хромоникелевых сталей при нагреве в интервале 450–850 °C — сенсибилизация металла. Углерод вступает в реакцию с хромом, образуя по границам зерен карбиды Cr₂₃C₆. В результате околошовная зона обедняется хромом (его концентрация падает ниже критических 12%), и металл разрушается от межкристаллитной коррозии (МКК) даже под минимальной механической нагрузкой.

В стали 12Х18Н10Т и AISI 321 эта проблема решена введением титана в количестве не менее пятикратного содержания углерода (Ti = 5×C). Титан обладает большим химическим сродством к углероду, чем хром. При нагреве образуются тугоплавкие карбиды титана TiC, а весь хром остается в твердом растворе, обеспечивая непрерывную пассивную защиту и жаростойкость металла.

  • Рабочий температурный диапазон: длительная эксплуатация при 600–800 °C на воздухе и в слабоагрессивных топочных газах;
  • Стойкость к окислению: температура начала интенсивного окалинообразования составляет 850 °C;
  • Сохранение пластичности: сталь не охрупчивается при многократных циклах нагрева и естественного остывания;
  • Отсутствие необходимости в термообработке: сварные узлы толщиной до 10–12 мм не требуют аустенизирующего отжига после сварки.

Сравнение жаростойких марок: 12Х18Н10Т против AISI 304, AISI 310S и 08Х13

Снабженцы нередко пытаются сэкономить и заменяют проектную сталь 12Х18Н10Т более доступной AISI 304, либо переплачивают за высоконикелевую AISI 310S там, где рабочая температура не превышает 700 °C. Чтобы сделать технически и экономически обоснованный выбор, сравним основные марки листовой жаростойкой нержавейки.

Марка стали (ГОСТ / AISI)Максимальная температура (длительно)Стойкость к МКК после сваркиСодержание Ni / Cr / TiОсновное назначение на объектах РК
12Х18Н10Т / AISI 321до 750–800 °CВысокая (стабилизирована Ti)9.0–11.0% Ni / 17.0–19.0% Cr / Ti до 0.8%Дымососы, газоходы, компенсаторы, циклоны, теплообменники
08Х18Н10 / AISI 304до 450–500 °CНизкая при нагреве >450 °C8.0–10.5% Ni / 17.5–19.5% Cr / без TiПищевые емкости, вентиляция без прямого нагрева, декор
20Х23Н18 / AISI 310Sдо 1050–1100 °CОчень высокая17.0–20.0% Ni / 22.0–25.0% Cr / без TiМуфели, печные экраны, корзины термической закалки
08Х13 / AISI 409до 650–700 °CУмеренная (ферритная)Ni не более 0.6% / 12.0–14.0% Cr / без TiНенагруженные кожухи выхлопных систем, экраны без давления

Если для работы при 1000 °C требуется высоколегированный лист жаропрочный AISI 310S, то в диапазоне до 800 °C сталь 12Х18Н10Т обеспечивает двукратную экономию бюджета без потери надежности конструкции.

Лазерный раскрой и гибка листа 12Х18Н10Т: как избежать брака

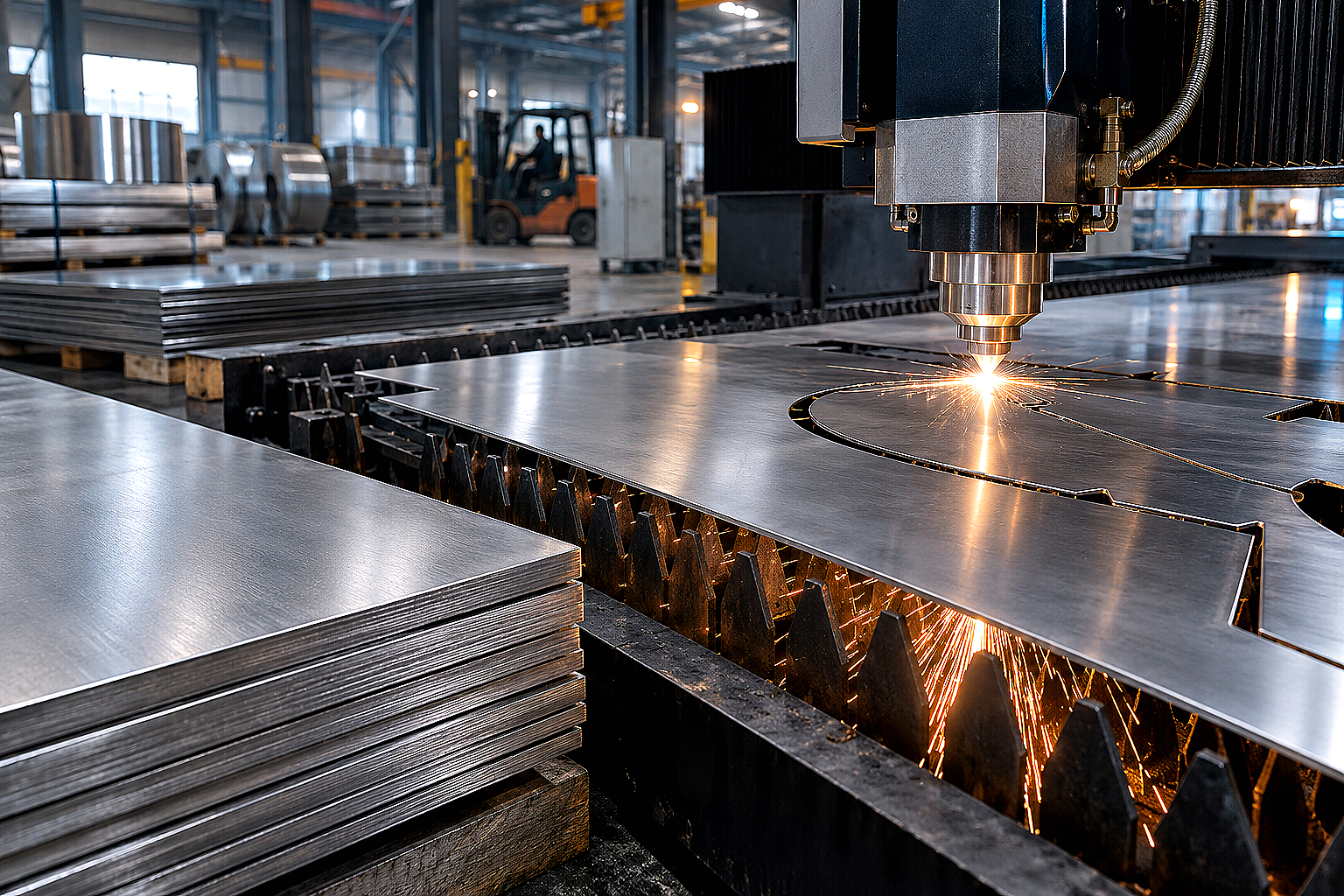

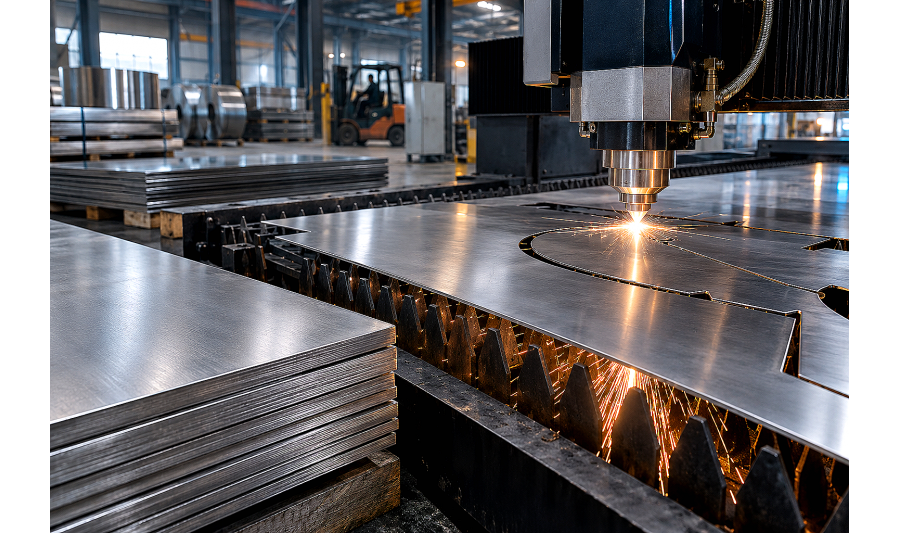

Высокая вязкость аустенитной стали и склонность к наклепу требуют строгого соблюдения параметров механической и термической обработки. При раскрое жаропрочного листа толщиной от 1,0 до 12,0 мм предпочтительным методом является волоконная лазерная резка.

Резку жаропрочной стали 12Х18Н10Т и AISI 321 выполняют исключительно в среде чистого азота высокой чистоты под давлением 14–18 бар. Азот мгновенно выдувает расплавленный металл из зоны реза и препятствует окислению кромок. Если резать металл кислородом, на торцах образуется тугоплавкий оксидный грат с выгоревшим титаном, что потребует механической зачистки кромок перед сваркой. Для толстого проката свыше 16–20 мм применяется гидроабразивная или качественная плазменная резка, о специфике которых мы рассказывали в статье про способы резки листового металла.

При холодной гибке обечаек и профилей на листогибочных прессах с ЧПУ учитывают высокий предел текучести нагартованного слоя:

  • Минимальный радиус гибки: для листов толщиной $s \le 4$ мм внутренний радиус пуансона принимают $R \ge 1.5 \times s$, для листов толщиной 5–10 мм — $R \ge 2.0 \times s$;
  • Учет упругого пружинения: пружинение стали 12Х18Н10Т составляет от 5° до 8°, поэтому угол гиба в управляющей программе кромкогиба корректируют с запасом;
  • Защита поверхности: использование полиуретановых защитных пленок на матрице предотвращает налипание частиц черного металла на нержавеющий лист.

Сварка TIG и MIG: защита корня шва и выбор присадочных материалов

Сварка жаропрочных конструкций из листа 12Х18Н10Т выполняется ручной аргонодуговой сваркой неплавящимся вольфрамовым электродом (TIG) либо полуавтоматом в среде защитных газов (MIG). Главная технологическая задача — не допустить выгорания титана и окисления обратной стороны сварного шва («ежей»).

В качестве сварочной присадки нельзя использовать стандартную проволоку Св-08Х19Н10 (ER 308L), так как она не содержит стабилизирующих добавок. Для сварки листа 12Х18Н10Т применяют присадочные прутки и проволоку с ниобием или титаном: Св-07Х19Н10Б, Св-06Х19Н10М3Т, либо международные аналоги ER 347 (стабилизирована ниобием Nb) и ER 321. Ниобий выполняет ту же функцию, что и титан, но меньше выгорает в сварочной дуге.

Обязательным условием качественного монтажа является непрерывная подача аргона на поддув корня шва с помощью формирующих подкладок или надувных заглушек. После сварки с околошовной зоны механически удаляют цвета побежалости и наносят травильно-пассивирующую пасту на основе фтористоводородной и азотной кислот для мгновенного восстановления защитного слоя Cr₂O₃.

Чек-лист для снабженца: как проверить качество листа 12Х18Н10Т при приемке в Алматы

Чтобы исключить поставку пересорта или рядовой стали под видом жаропрочной, специалисты компании АТЛАНТ Snab City рекомендуют проверять партию по следующему алгоритму:

  • Проверка заводского сертификата: убедитесь, что в графе химического состава указано фактическое содержание титана ($Ti \ge 5 \times C$), а также проведены испытания на стойкость к МКК по методу АМУ или АМ ГОСТ 6032-2017;
  • Контроль стандарта проката: тонкий холоднокатаный лист (0.5–3.9 мм) поставляется по ГОСТ 5582-75, толстый горячекатаный (4.0–50.0 мм) — по ГОСТ 7350-77;
  • Геометрические замеры: замерьте фактическую толщину листа микрометром в 4–6 точках по периметру с отступом не менее 40 мм от кромки;
  • Состояние поверхности: для холоднокатаного проката нормой является матовая поверхность группы отделки 2B (М2а/М3а), без раковин, расслоений и следов глубоких задиров;
  • Комплектация сортовым прокатом: если в проекте предусмотрены точеные фланцы или штоки, подбирайте аналогичный по составу круг нержавеющий 12Х18Н10Т для исключения гальванических пар.

Часто задаваемые вопросы (FAQ)

Можно ли использовать лист 12Х18Н10Т для дымоходов твердотопливных котлов на угле?

Да, сталь 12Х18Н10Т и AISI 321 является оптимальным выбором для стволов дымоходов и экономайзеров при сжигании угля и дров. Металл спокойно переносит пиковый нагрев отходящих газов до 700–750 °C и устойчив к воздействию сернистого конденсата при условии периодической чистки от сажи.

В чем разница между листами 12Х18Н10Т и 08Х18Н10Т?

В марке 08Х18Н10Т снижено предельное содержание углерода (до 0.08% против 0.12% у 12Х18Н10Т). Это делает сталь 08Х18Н10Т еще более устойчивой к МКК и более пластичной при глубокой штамповке, однако по жаростойкости при температурах до 800 °C обе марки практически эквивалентны.

Магнитится ли жаропрочный лист 12Х18Н10Т?

В состоянии заводской поставки после закалки аустенитная сталь 12Х18Н10Т полностью немагнитна. Однако после интенсивной холодной пластической деформации (гибка на малый радиус, глубокая вытяжка, рубка на гильотине) в зоне деформации образуется мартенсит деформации, из-за чего кромка может проявлять слабую остаточную магнитность, что не считается браком.

Какая толщина листа 12Х18Н10Т нужна для корпуса дымососа котельной?

Для рабочих колес и улиток промышленных дымососов обычно применяют лист толщиной от 3.0 до 6.0 мм в зависимости от производительности вентилятора, скорости потока газов и концентрации абразивной золы. Толщина стенок выбирается с учетом запаса на абразивный износ.

Вывод

Жаропрочный лист 12Х18Н10Т и AISI 321 — проверенное временем инженерное решение для оборудования, работающего при температурах от 450 до 800 °C. Титановая стабилизация защищает сварные швы от разрушения, а высокая пластичность позволяет изготавливать сложные гнутые и сварные элементы газоходов, циклонов и печей.
