Устройство наружного контура заземления и молниеприемной сети на промышленных предприятиях, дата-центрах, АЗС, объектах нефтегазового сектора и в жилых комплексах Казахстана требует строгого учета агрессивности грунта. В засоленных почвах, зонах с высоким уровнем грунтовых вод и на участках химических производств стандартная оцинкованная сталь корродирует со скоростью до 0,15–0,3 мм в год, полностью разрушаясь за 5–8 лет.

Когда вскрытие благоустроенной территории или остановка технологического процесса для ремонта подземного контура обходятся в миллионы тенге, проектным стандартом становится коррозионностойкая нержавеющая полоса. Она сохраняет низкое переходное омическое сопротивление и механическую монолитность на протяжении 40–50 лет эксплуатации.

Почему нержавеющая полоса превосходит оцинкованную сталь в грунтах Казахстана

Стойкость металла в подземных условиях определяется не только влажностью, но и солевым составом почвенного электролита, наличием блуждающих токов от тяговых подстанций и концентрацией кислорода. В предгорьях Алматы, а также в солончаковых и глинистых районах Алматинской, Атырауской и Мангистауской областей обычное цинковое покрытие быстро деградирует.

В отличие от оцинкованного проката, где защита держится на тонком поверхностном слое цинка (40–70 мкм), аустенитная нержавеющая сталь содержит не менее 17–19% хрома и 8–11% никеля по всему объему. При механическом повреждении о щебень или гравий пассивная пленка оксида хрома мгновенно самовосстанавливается в присутствии кислорода почвы и влаги.

  • Стойкость к солевой и электрохимической коррозии: легированная структура не подвержена локальному расслаиванию и язвенному истончению;
  • Отсутствие цинкового разрушения в щелочной среде: нержавеющая сталь нейтральна к компонентам свежего бетона при заливке фундаментных заземлителей;
  • Срок службы свыше 50 лет: минимальная скорость коррозии (менее 0,005 мм/год) гарантирует сохранение расчетного сечения проводника на весь период жизни здания;
  • Высокая механическая прочность: полоса выдерживает динамические сейсмические подвижки грунта силой до 9–10 баллов без разрыва полотна.

Сравнение марок AISI 304, AISI 316 и оцинкованной стали для контуров заземления

Главная ошибка при комплектации объекта — покупка нержавеющей стали без учета химического состава среды. Ниже приведено сопоставление рабочих характеристик и сфер применения заземляющих полос в условиях Казахстана.

Материал проводника Химический состав и легирование Скорость коррозии в солончаках Срок службы в грунте Рекомендуемая область применения в РК
Оцинкованная сталь Ст3 (ГОСТ 9.307) Углеродистая сталь + цинк 50–70 мкм 0,12–0,25 мм/год (после схода цинка) 10–15 лет (в солончаках до 5 лет) Сухие песчаные и суглинистые грунты, временные сооружения, бюджетное строительство.
Нержавеющая сталь AISI 304 (08Х18Н10) 18% Cr, 8–10% Ni, C ≤ 0,08% 0,004–0,008 мм/год 40–50 лет Универсальное заземление промышленных и жилых объектов, фундаментные контуры, серверные.
Нержавеющая сталь AISI 316 (08Х17Н13М2) 17% Cr, 12% Ni, 2–2,5% Mo 0,001–0,003 мм/год 60+ лет Высокоминерализованные солончаки, нефтехимические заводы, прибрежные зоны, химкомбинаты.
Нержавеющая сталь AISI 316L (03Х17Н14М3) 17% Cr, 13% Ni, 2,5% Mo, C ≤ 0,03% < 0,001 мм/год 70+ лет Фармацевтические фабрики, взрывоопасные химические реакторы, зоны с непрерывным хлоридным воздействием.

Нормативные требования ПУЭ РК и расчет сечений нержавеющей полосы

Согласно Правилам устройства электроустановок Республики Казахстан (ПУЭ РК), а также международным нормативам IEC 62305 и ГОСТ Р 50571.5.54, минимальное сечение горизонтального заземлителя из нержавеющей стали составляет 100 мм² при толщине стенки не менее 3,0 мм.

Для сравнения: для черной полосы без покрытия норматив требует сечение не менее 160 мм² с толщиной от 4 мм, чтобы компенсировать неизбежный коррозионный износ. Применение нержавеющего металлопроката позволяет уменьшить массу закупаемого металла на 35–40% при кратном росте долговечности контура.

Ходовые типоразмеры нержавеющей полосы:

  • Полоса 25х4 мм (сечение 100 мм²): базовый типоразмер для уравнивания потенциалов внутри помещений, обвязки технологического оборудования и молниеприемных сеток на кровле;
  • Полоса 30х3,5 мм и 30х4 мм (сечение 105–120 мм²): стандарт для горизонтальных лучевых заземлителей в частном и коммерческом строительстве;
  • Полоса 40х4 мм (сечение 160 мм²): промышленный стандарт для магистральных внешних контуров заземления подстанций, ТЭЦ, заводов и логистических комплексов;
  • Полоса 50х5 мм (сечение 250 мм²): тяжелонагруженные магистрали отвода токов молнии, взрывоопасные нефтебазы и объекты атомной энергетики.

Технология монтажа: почему зажимы надежнее сварки

При соединении элементов подземного контура заземления строители часто допускают критическую ошибку — варят нержавеющую полосу обычной ручной дуговой сваркой электродами типа МР-3 или УОНИ. Выгорание хрома в зоне термического шва превращает место стыка в локальный гальванический анод, который сгнивает за 2–3 сезона.

Для обеспечения гарантированной надежности монтажа в грунте применяют два утвержденных метода:

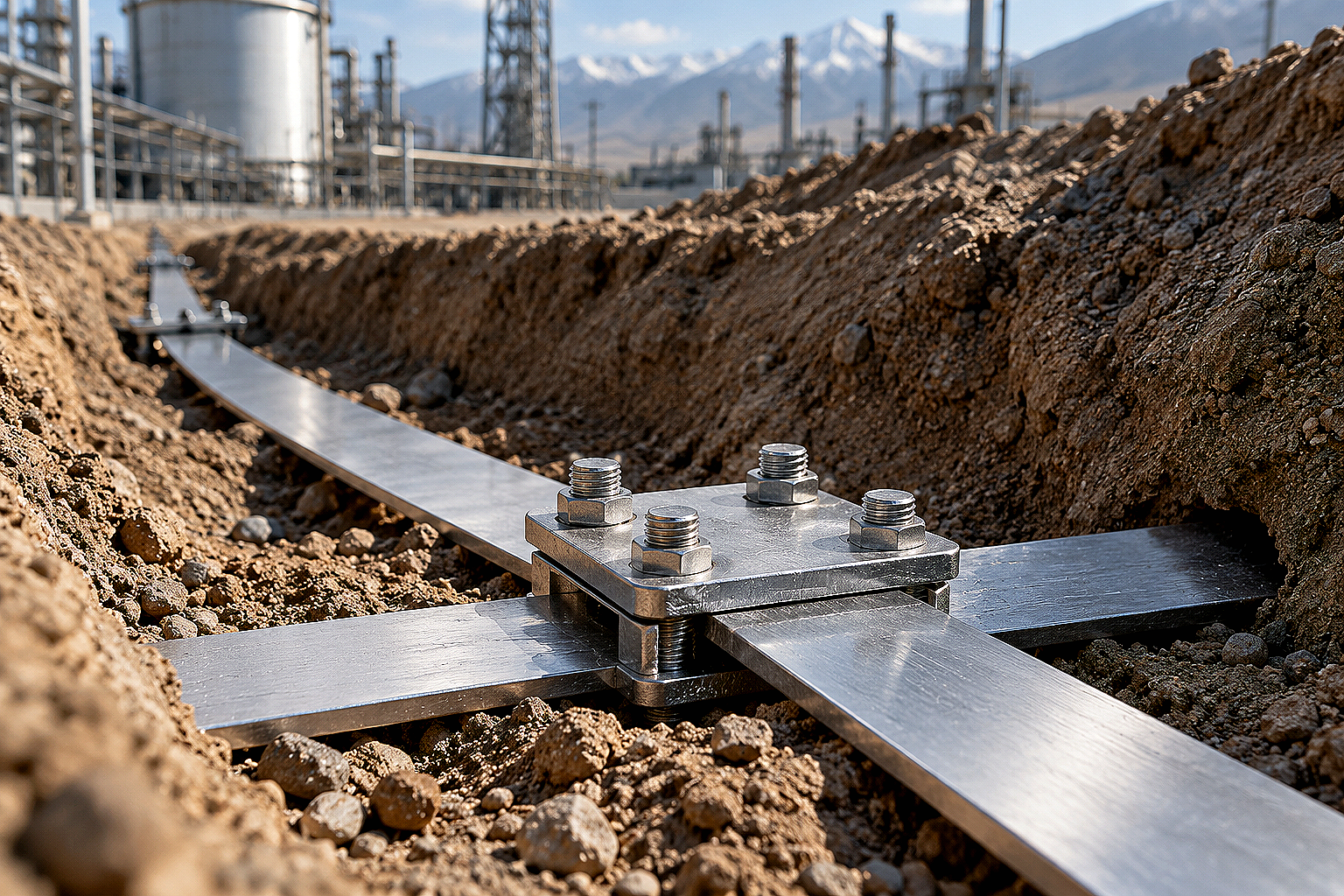

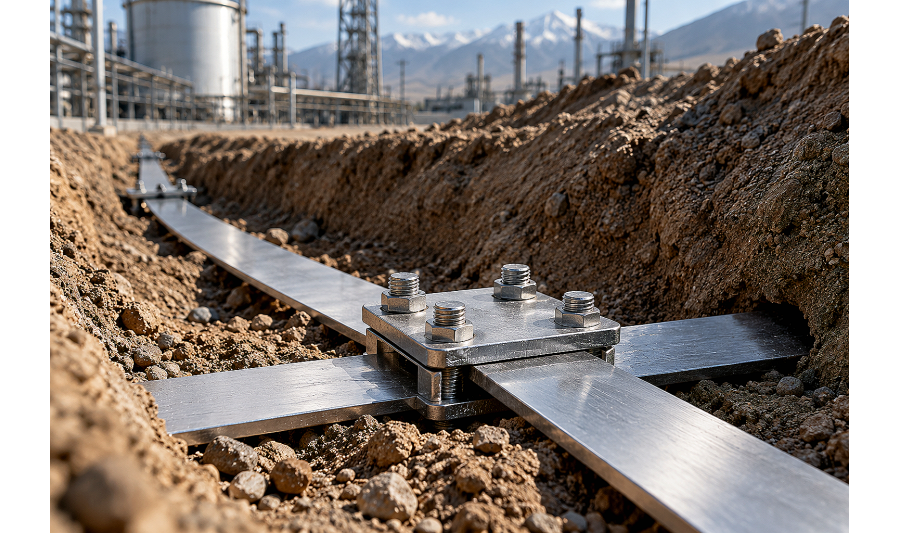

  1. Бессварные болтовые соединители из нержавеющей стали AISI 304/316: четырехболтовые крестообразные и продольные зажимы с промежуточной контактной пластиной. Момент затяжки болтов М8 составляет 20–25 Н·м с последующей изоляцией узла гидроизоляционной антикоррозийной лентой;
  2. Аргонодуговая сварка TIG неплавящимся вольфрамовым электродом: сварка выполняется строго с присадочным прутком с повышенным содержанием молибдена (ER 316LSi или Св-04Х19Н11М3) с последующей обязательной механической зачисткой и химической пассивацией околошовной зоны кислотной пастой.

Чек-лист для снабженца при закупке нержавеющей полосы для заземления

Чтобы партия металлопроката прошла входной контроль технадзора и обеспечила проектные параметры заземляющего устройства, проверьте следующие пункты перед отгрузкой:

  • Марка стали в заводском сертификате: убедитесь, что в паспорте качества указана именно аустенитная сталь AISI 304 (08Х18Н10) или AISI 316, а не техническая ферритная марка AISI 430, которая имеет низкую стойкость в почве;
  • Фактическая толщина и геометрия: проверьте микрометром толщину полотна (минимальный допуск для заземлителей — 3,0 мм по ПУЭ РК);
  • Качество кромок: полоса должна иметь ровный прокат без глубоких заусенцев и расслоений, облегчающий протяжку в траншее и контакт в зажимах;
  • Совместимость метизов: болты, гайки и шайбы в зажимах должны быть изготовлены из нержавеющей стали класса прочности А2-70 или А4-80, чтобы исключить биметаллическую коррозию с оцинкованным крепежом;
  • Услуги резки и комплектации: заказ полосы мерной длины на складе компании АТЛАНТ Snab City в Алматы позволяет исключить лишние обрезки и сэкономить время монтажной бригады на объекте.

Часто задаваемые вопросы (FAQ)

Можно ли соединять нержавеющую полосу с оцинкованной сталью или медью?

Прямое болтовое соединение разнородных металлов в грунте запрещено из-за контактной разности потенциалов и ускоренной электрохимической коррозии. Переход с нержавеющей стали на оцинкованную полосу или медь выполняется через специальные биметаллические зажимы (латунно-нержавеющие или медно-стальные адаптеры) либо с выносом контактного узла в сухую инспекционную коробку выше уровня земли.

Какое минимальное сечение нержавеющей полосы допускается для молниеприемной сетки на крыше?

Согласно нормам СП РК и стандарту IEC 62305, для открытой прокладки молниеприемной сетки и токоотводов по кровле и фасадам минимальное сечение нержавеющей полосы составляет 50 мм² (например, полоса 20х2,5 мм или 25х2 мм). Однако для подземной части контура сечение должно быть не менее 100 мм² (типоразмеры 25х4 мм, 30х3,5 мм или 40х4 мм).

В чем разница между полосой AISI 304 и AISI 316 при укладке в солончак?

Сталь AISI 304 содержит хром и никель, что обеспечивает отличную защиту в нейтральных, слабокислых и глинистых грунтах. Однако в солончаках с высокой концентрацией ионов хлора (Cl⁻) сталь AISI 304 подвергается точечному питтингу. Марка AISI 316 дополнительно легирована 2–2,5% молибдена, который блокирует хлоридную коррозию, делая ее безальтернативной для солончаковых почв Казахстана.

Нужно ли красить нержавеющую полосу при выходе из земли на фасад здания?

В дополнительной покраске для защиты от коррозии нержавеющая сталь не нуждается. Однако на участке выхода из земли на высоту до 1,5–2,0 метров полосу рекомендуется защитить от механических ударов стальным уголком или проложить в защитной трубе, а также нанести маркировочную полосу желто-зеленого цвета согласно требованиям ПУЭ РК.

Вывод

Использование нержавеющей полосы AISI 304 и AISI 316 для контуров заземления и систем молниезащиты — экономически выверенное инженерное решение для ответственных объектов в Алматы и по всему Казахстану. Первоначальные затраты на качественный нержавеющий прокат полностью окупаются отсутствием расходов на регулярный ремонт и повторные раскопки.

Компания АТЛАНТ Snab City поставляет широкий сортамент нержавеющих полос, кругов и специализированного крепежа со склада в Алматы. Мы обеспечиваем точный раскрой металла в размер, комплектацию крепежом и оперативную доставку партий любого объема на строительные площадки Казахстана.
