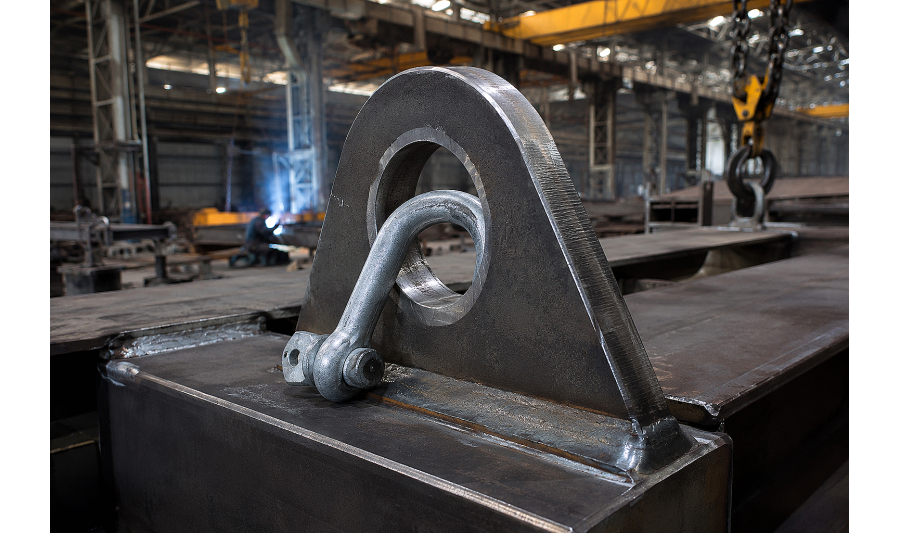

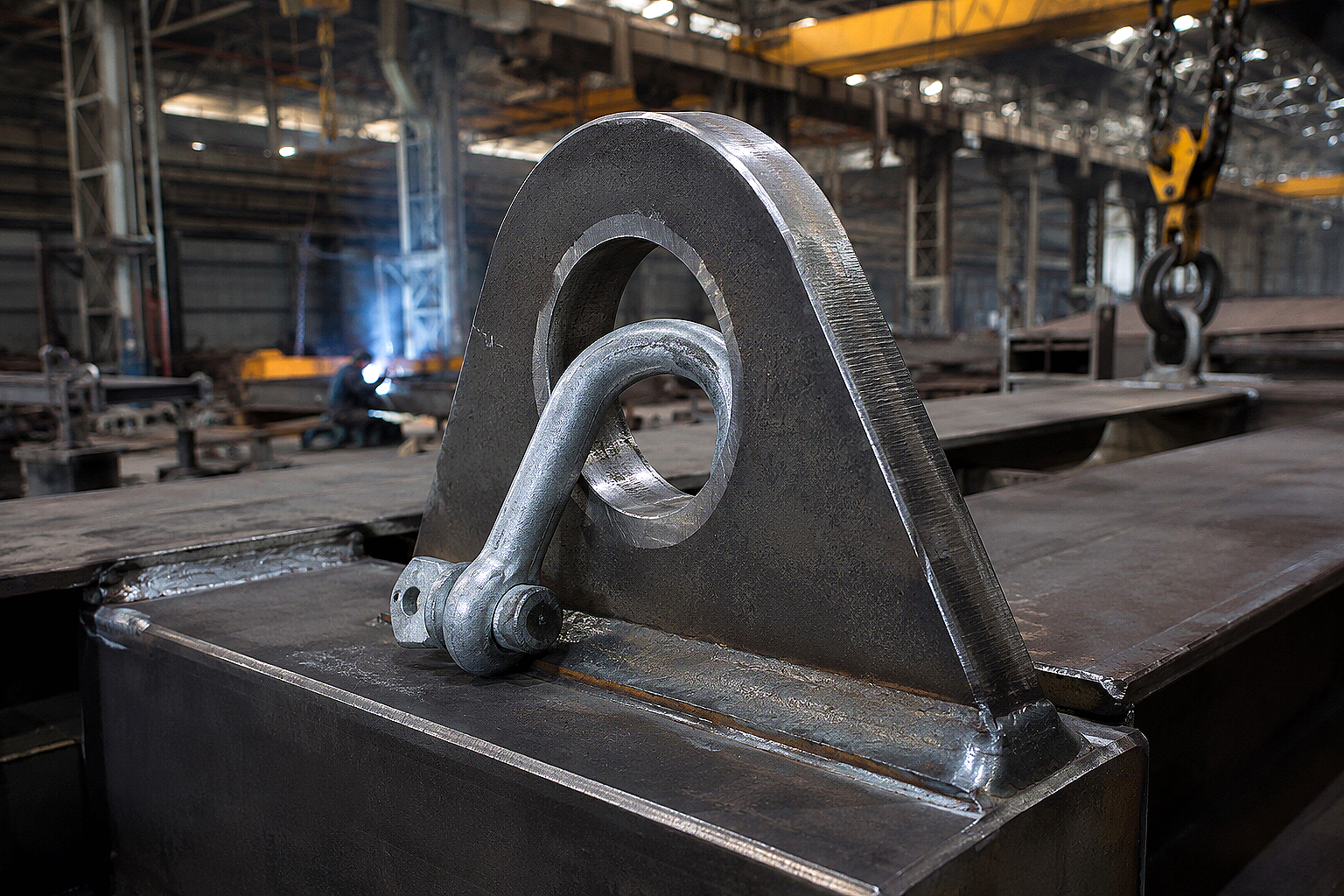

При подъеме многотонных металлоконструкций, емкостей или промышленного оборудования в Алматы вся масса груза передается через относительно небольшие детали — грузовые проушины траверс и такелажные петли. Ошибка в расчете толщины листовой заготовки, выбор рядовой стали без ударной вязкости или скрытое расслоение проката приводят к пластической деформации отверстия либо внезапному вырыву пальца такелажной скобы прямо во время подъема.

Для изготовления грузозахватных приспособлений, поднадзорных органам промышленной безопасности Республики Казахстан, запрещено использовать случайные обрезки черного металла. Инженерным стандартом для несущих щек траверс и грузовых проушин является горячекатаный конструкционный лист из низколегированной стали 09Г2С по ГОСТ 19281-2014, способный сохранять вязкость при отрицательных температурах и динамических рывках.

Почему для грузовых проушин выбирают сталь 09Г2С

Рядовая углеродистая сталь Ст3сп при толщинах свыше 20 мм имеет тенденцию к хрупкому разрушению при температурах ниже 0 °C. Зимой в предгорьях Алматы и на открытых стройплощадках Казахстана температура регулярно опускается до -25...-30 °C. В таких условиях динамический рывок крана при отрыве груза создает в проушине пиковые напряжения.

Сталь 09Г2С (класс прочности не ниже 295–345 МПа) содержит кремний и марганец, которые измельчают зерно феррита и обеспечивают гарантированную ударную вязкость KCU до -40 °C и KCV до -20 °C. Для ответственных траверс снабженцы заказывают прокат категории 12, 14 или 15, прошедший заводские испытания на ударный изгиб после механического старения. Подробнее о механике работы низколегированного проката читайте в статье про выбор и применение листа 09Г2С.

Расчет толщины проушины: проверка на смятие и срез

Проушина работает в условиях сложного напряженного состояния. В зоне контакта с пальцем такелажной скобы или крюком действуют сминающие напряжения, а по боковым и торцевым перемычкам — срезающие и растягивающие усилия.

  • Проверка на смятие: расчетное напряжение смятия цилиндрической поверхности отверстия вычисляется по формуле: σсм = P / (d × t) ≤ Rсм, где P — расчетная нагрузка с коэффициентом динамичности (обычно 1,2–1,4), d — диаметр пальца скобы, t — толщина проушины, Rсм — расчетное сопротивление стали смятию (для 09Г2С составляет около 1,5–1,6 от предела текучести).
  • Проверка на срез (вырыв торца): площадь среза рассчитывается по двум параллельным плоскостям от отверстия до края листа: τср = P / (2 × h × t) ≤ Rср, где h — расстояние от края отверстия до внешнего края проушины по направлению действия силы.
  • Геометрическое правило надежности: расстояние от центра отверстия до свободного края проушины должно составлять не менее 1,5–2,0 диаметров пальца скобы, а радиус закругления головки проушины — не менее внешнего габарита перемычки.

Таблица параметров выбора горячекатаного листа 09Г2С для проушин

Справочные соотношения грузоподъемности одной проушины, рекомендуемой толщины листа 09Г2С и типоразмеров сопрягаемых такелажных скоб типа G209/G2130 приведены в таблице:

Грузоподъемность на 1 проушину (тн) Диаметр пальца скобы (мм) Рекомендуемая толщина листа 09Г2С (мм) Минимальный диаметр отверстия (мм) Минимальное расстояние до края (мм)
3,25 19,0 14 – 16 21 – 22 40
4,75 22,0 16 – 20 24 – 25 50
6,50 25,4 20 – 25 28 – 29 60
8,50 28,0 25 – 30 31 – 32 70
12,00 35,0 30 – 40 38 – 40 85
17,00 42,0 40 – 50 45 – 47 105
25,00 51,0 50 – 60 55 – 57 130

Проблема расслоения металла и Z-свойства листа

В сварных траверсах коробчатого или двутаврового сечения проушины нередко привариваются встык или тавром к поясу балки. В таком соединении растягивающее усилие от подъема груза направлено перпендикулярно плоскости проката поясного листа (по оси Z толщины листа).

Горячекатаный лист имеет выраженную слоистую волокнистую структуру из-за деформации неметаллических сульфидных и оксидных включений при прокатке. При значительном растяжении по толщине лист с обычными характеристиками может получить слоистое разрушение (ламеллярный отрыв) параллельно плоскости поверхности еще до исчерпания предела прочности стали.

Чтобы исключить расслоение при проектировании ответственных грузоподъемных траверс, применяют два инженерных решения:

  • Сквозной проход щеки: проушину вырезают единой деталью из толстого листа и пропускают сквозь прорези в верхнем и нижнем поясах траверсы, приваривая к вертикальной стенке. Тогда растягивающие усилия действуют вдоль направления прокатки листа, где металл максимально прочен.
  • Использование стали с Z-свойствами: если проушина варится в тавр, для поясного листа заказывают сталь 09Г2С с гарантированным относительным сужением в направлении толщины — группы Z15, Z25 или Z35 по ГОСТ 28870-90, и проводят 100% УЗК сплошности по ГОСТ 22727-88.

Технология раскроя проушин: плазма против гидроабразива и сверление

Форма проушины требует точного выдерживания геометрии внешнего контура и цилиндричности отверстия под палец. При термическом раскрое толстого листа 09Г2С важно контролировать зону термического влияния (ЗТВ).

При плазменной или кислородной резке кромка отверстия закаливается, насыщается азотом и углеродом, на ней образуются микронадрывы от врезки струи. Если надеть такелажную скобу прямо в отверстие из-под плазмореза, концентраторы напряжений на закаленной кромке спровоцируют усталостную трещину. Разбор особенностей раскроя толстого проката детально описан в материале про газовую, плазменную и лазерную резку горячекатаного листа.

Правильный регламент изготовления грузовой проушины включает:

  1. Вырезка внешнего контура на станке плазменной или гидроабразивной резки с припуском 2–3 мм на сторону.
  2. Отверстие под палец вырезается с диаметром на 4–6 мм меньше чистового либо прошивается пилотное отверстие.
  3. Чистовая обработка отверстия выполняется сверлением, расточкой на фрезерном или радиально-сверлильном станке до требуемого квалитета (H11–H12) с обязательным снятием фаски 1,5–2,0 мм под углом 45° для плотного прилегания щек скобы.
  4. Зачистка всех наружных кромок шлифовальным кругом до радиуса R ≥ 2 мм для исключения концентрации напряжений.

Усиливающие щеки-накладки (дублеры): правила сварки

Когда толщины основного листа недостаточно для выполнения условия по смятию, конструкторы наваривают с двух сторон проушины круглые или каплевидные накладки-дублеры из того же листа 09Г2С. Однако неправильная приварка дублеров ослабляет деталь.

Нельзя обваривать накладки короткими прихватками. Сварной шов по контуру накладки должен быть непрерывным, выполненным сварочной проволокой СВ-08Г2С в среде защитного газа Ar + CO₂. Для обеспечения совместной работы слоев отверстие в накладках растачивается в сборе после полной сварки и остывания пакета. О правилах подготовки деталей и предотвращения сварочных деформаций читайте в руководстве по сварке металлоконструкций на объекте.

Подбор такелажных элементов и цепей

Надежность грузоподъемного узла работает только в связке с правильно подобранным такелажем. Диаметр пальца скобы и шаг ветвей траверсы должны строго соответствовать радиусу проушины. Для сборки надежных цепных стропов и канатных растяжек применяют сертифицированный такелаж повышенного класса прочности, о чем мы рассказывали в статье про грузоподъемные цепи класса 8 (G80).

Чек-лист входного контроля горячекатаного листа для проушин

  • Сверка заводского сертификата: марка стали строго 09Г2С (или 09Г2С-12/15), класс прочности 345, указание плавки и результатов испытаний на ударную вязкость KCU/KCV при -40 °C.
  • Замер фактической толщины: проверка микрометром в 4–6 точках по краям и в теле листа с контролем предельных минусовых допусков по ГОСТ 19903-2015.
  • Визуальный осмотр кромок и плоскости: отсутствие раскатанных трещин, плен, закатов, глубоких раковин и расслоений на торцах.
  • УЗК контроль сплошности: для ответственных траверс грузоподъемностью свыше 10 тонн — выборочный или сплошной ультразвуковой контроль зон приварки проушин на класс сплошности 1–2 по ГОСТ 22727-88.

FAQ

Можно ли использовать сталь Ст3сп вместо 09Г2С для грузовых проушин?

Для съемных грузозахватных приспособлений и траверс, эксплуатируемых на открытом воздухе в климатических условиях Казахстана, использование рядовой стали Ст3сп не рекомендуется. При отрицательных температурах Ст3сп становится хрупкой и может разрушиться при рывке крана. Сталь 09Г2С обязательна по требованиям правил промышленной безопасности для грузоподъемного оборудования.

Почему нельзя оставлять отверстие в проушине сразу после плазменной резки?

Плазменная дуга закаливает кромку металла на глубину 0,5–1,5 мм и оставляет микронеровности от врезки струи. При циклических нагрузках эти микродефекты служат концентраторами напряжений, приводящими к развитию трещин. Отверстие необходимо сверлить или растачивать механическим путем со снятием фасок.

Какой зазор должен быть между пальцем такелажной скобы и отверстием проушины?

Номинальный диаметр отверстия делают на 2–4 мм больше диаметра пальца скобы (для пальцев до 35 мм) и на 4–6 мм больше (для пальцев свыше 40 мм). Слишком плотная посадка затрудняет монтаж скобы на морозе, а чрезмерный зазор резко снижает площадь контакта и увеличивает контактные напряжения смятия.

Какая минимальная толщина листа 09Г2С допускается для траверс грузоподъемностью 10 тонн?

Для симметричной двухточечной траверсы на 10 тонн (по 5 тонн на проушину) минимальная расчетная толщина одинарного листа 09Г2С составляет 20–25 мм при диаметре пальца скобы 25,4–28 мм. При использовании более тонкого листа (например, 14–16 мм) требуется обязательная приварка усиливающих накладок-дублеров с двух сторон.

Вывод

Изготовление грузовых проушин и такелажных узлов траверс требует строгого соблюдения запасов прочности по смятию и срезу, применения сертифицированного горячекатаного листа 09Г2С с гарантированной ударной вязкостью и обязательной механической расточки отверстий. Компания АТЛАНТ Snab City поставляет со склада в Алматы горячекатаный листовой прокат 09Г2С толщиной от 4 до 100 мм с заводскими сертификатами качества, выполняет высокоточный раскрой деталей на плазменных станках с ЧПУ и организует оперативную доставку партий металла по всем регионам Казахстана.
