На нефтегазовых месторождениях, пищевых комбинатах, пивоварнях, фармацевтических фабриках и станциях водоподготовки в Алматы и регионах Казахстана технологические линии комплектуются импортным оборудованием из США, Европы и Азии. Насосы Grundfos, расходомеры Endress+Hauser, клапаны Alfa Laval и реакторы нередко поставляются с присоединительными патрубками американского стандарта ASME/ANSI B16.5.

Главная ошибка снабженцев на этапе закупки соединительных деталей — попытка применить привычный отечественный фланец по ГОСТ 33259-2015 или ГОСТ 12821-80, ориентируясь только на близкий миллиметровый диаметр трубы. На монтажной площадке выясняется, что межцентровые расстояния отверстий не совпадают, болты заклинивают, а зеркало уплотнения не обеспечивает герметичности.

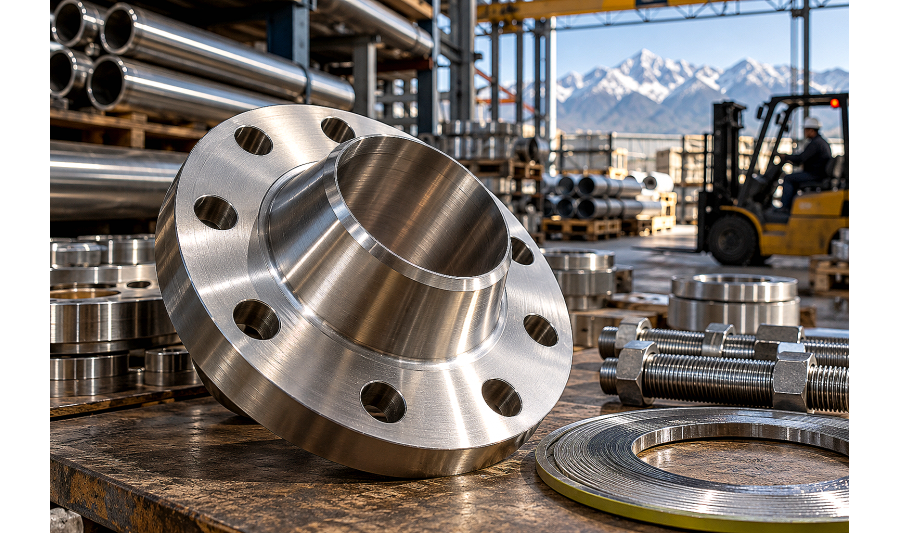

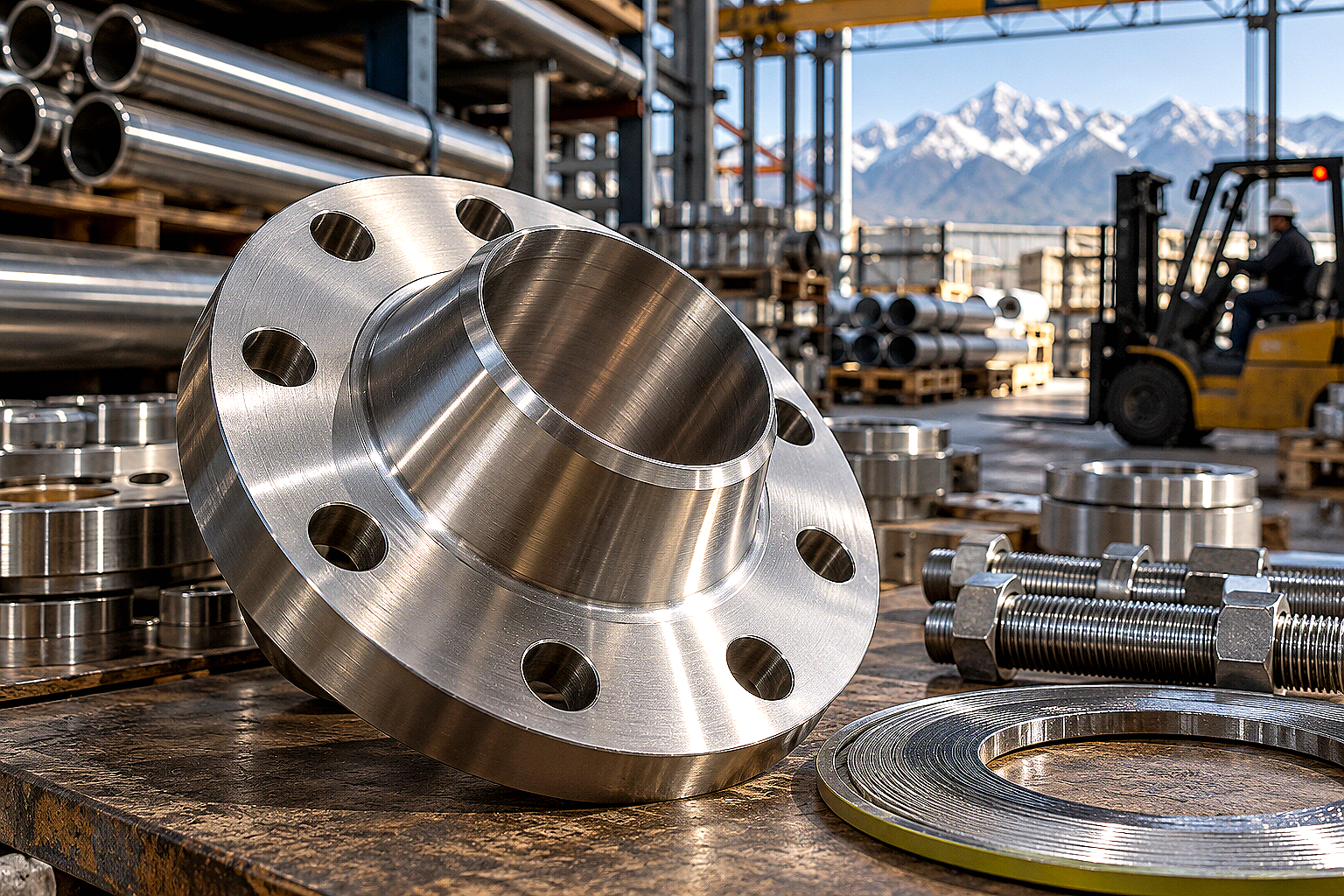

Для безаварийной стыковки импортных агрегатов применяют приварные встык нержавеющие воротниковые фланцы WNRF (Welding Neck Raised Face) по стандарту ASME/ANSI B16.5. Разберем инженерные нюансы подбора стали AISI 304/316L, перевода классов давления Class в бары и правила монтажа на объектах Казахстана.

Чем стандарт ASME/ANSI B16.5 отличается от ГОСТ: геометрия и дюймовая сетка

Американский национальный стандарт ASME/ANSI B16.5 регламентирует стальные и нержавеющие фланцы с номинальными диаметрами от NPS 1/2″ до NPS 24″. В отличие от метрических стандартов, здесь все параметры — внешний диаметр диска, толщина воротника, диаметр болтовой окружности (BC) и резьба крепежа — заданы в дюймах.

Даже если номинальный проход трубы близок (например, NPS 2″ соответствует нашему DN 50), наружный диаметр американского фланца Class 150 составляет 152,4 мм (6,0″), а межцентровое расстояние между 4 отверстиями — 120,7 мм. У аналогичного фланца по ГОСТ 33259-2015 на PN 16 наружный диаметр равен 165 мм, а диаметр болтовой окружности — 125 мм. Совместить отверстия без рассверливания невозможно, а механическая доработка фланца на объекте категорически запрещена нормами промышленной безопасности.

Воротниковый фланец (Welding Neck) имеет плавный конический переход от фланцевого кольца к торцу под приварку встык. Конический воротник плавно распределяет механические напряжения от изгиба трубопровода и гидроударов, перенося концентраторы напряжений непосредственно в зону качественного стыкового сварного шва. Подробнее об особенностях монтажа фланцев по метрическим стандартам читайте в материале о выборе нержавеющих воротниковых и плоских фланцев по ГОСТ 33259-2015.

Таблица соответствия: давление Class в бары и размеры NPS к DN

Классы давления в стандарте ASME обозначаются числовым индексом Class (фунты на квадратный дюйм, psi). При этом номинал Class не равен прямому значению давления в барах при комнатной температуре. С ростом температуры транспортируемой среды допустимое рабочее давление нержавеющего фланца снижается.

Обозначение NPS (дюймы)Эквивалент DN (мм)Наружный диаметр D (Class 150, мм)Диаметр болтовой окружности BC (мм)Количество и резьба шпилек (UNC)Рабочее давление Class 150 при 20 °C (бар)Рабочее давление Class 300 при 20 °C (бар)
NPS 1/2″DN 1588,960,34 × 1/2″19,049,6
NPS 3/4″DN 2098,469,84 × 1/2″19,049,6
NPS 1″DN 25107,979,44 × 1/2″19,049,6
NPS 1 1/2″DN 40127,098,44 × 1/2″19,049,6
NPS 2″DN 50152,4120,74 × 5/8″19,049,6
NPS 3″DN 80190,5152,44 × 5/8″19,049,6
NPS 4″DN 100228,6190,58 × 5/8″19,049,6
NPS 6″DN 150279,4241,38 × 3/4″19,049,6
NPS 8″DN 200342,9298,48 × 3/4″19,049,6

Для стандартных технологических линий пищевых производств и водоочистки в Алматы давления Class 150 (номинал до 19–20 бар) достаточно в 85% случаев. Для паровых гребенок, напорных теплообменников и газовых компрессоров заказывают фланцы Class 300 (до 50 бар) и Class 600 (до 100 бар), у которых диск массивнее, а количество болтовых отверстий увеличено.

Исполнения уплотнительных поверхностей: RF, RTJ и плоское зеркало FF

Надежность фланцевого сопряжения зависит от правильного подбора геометрии контактного зеркала под прокладочный материал. В нержавеющих фланцах ASME B16.5 применяются три основных исполнения уплотнительной поверхности:

  • RF (Raised Face — соединительный выступ): самое распространенное исполнение. На торце фланца выполнен круговой выступ высотой 1,6 мм (для Class 150 и 300) или 6,4 мм (для Class 600+). На выступ нарезаны концентрические или спиральные канавки с шероховатостью Ra 3,2–6,3 мкм (125–250 AARH), которые врезаются в прокладку при затяжке;
  • RTJ (Ring Type Joint — под металлическое кольцо): в зеркале проточена глубокая трапециевидная канавка под восьмиугольное или овальное металлическое кольцо из нержавеющей стали. Применяется при давлениях от Class 600 до Class 2500 и температурах свыше +400 °C в нефтегазовом секторе;
  • FF (Flat Face — плоская поверхность): зеркало не имеет выступа и находится в одной плоскости с поверхностью болтовых отверстий. Используется при стыковке со стеклянными, пластиковыми, чугунными или бронзовыми корпусами насосов, чтобы избежать растрескивания чугунного фланца при затяжке.

Для фланцев с зеркалом RF стандартом выступают спирально-навитые прокладки (СНП) с внешним центрирующим кольцом из углеродистой стали и уплотнительной лентой из нержавеющей стали с наполнителем из терморасширенного графита (ТРГ) или фторопласта (PTFE).

Марки нержавеющей стали: ASTM A182 F304/F304L против F316/F316L

Поковка и механическая обработка нержавеющих фланцев ASME регламентируются материальным стандартом ASTM A182. В зависимости от перекачиваемой среды и температуры на складах в Алматы заказывают следующие марки аустенитных сплавов:

  • ASTM A182 F304 / F304L (аналог AISI 304 / 08Х18Н10): базовый хромоникелевый сплав (18% Cr, 8% Ni). Идеально подходит для питьевой воды, спиртовых растворов, молока, соков, нейтральных газов и пара с температурой до +350 °C. Низкоуглеродистая модификация «L» (C ≤ 0,03%) исключает риск межкристаллитной коррозии в зоне сварного шва без дополнительной закалки;
  • ASTM A182 F316 / F316L (аналог AISI 316 / 03Х17Н14М2): хромоникельмолибденовая сталь (16–18% Cr, 10–14% Ni, 2–3% Mo). Добавка молибдена защищает зеркало фланца от точечной питтинговой и щелевой коррозии в солевых растворах, морской воде, горячих кислотах и моющих растворах CIP-моек. Подробный разбор свойств листовых и сортовых нержавеющих сплавов смотрите в статье о нержавеющих трубах AISI и стойкости марок;
  • ASTM A182 F321 (аналог 12Х18Н10Т): титаностабилизированная нержавеющая сталь для высоких температур (до +600 °C) в пароконденсатных сетях котельных и обвязке печей.

Крепеж и шпильки: почему метрические болты приводят к браку

Типичная проблема монтажников на объектах в Казахстане — попытка затянуть фланцы ASME метрическими болтами М16 вместо дюймовых шпилек 5/8″ UNC. Наружный диаметр резьбы 5/8″ равен 15,87 мм с шагом 11 ниток на дюйм. Метрический болт М16 имеет диаметр 16,0 мм и в отверстие диаметром 17,5 мм (11/16″) формально проходит, но меньший диаметр шейки и несовпадение шага резьбы не обеспечивают проектного преднатяжения.

Для ответственных фланцевых соединений ASME B16.5 применяют цельнорезьбовые шпильки стандарта ASTM A193 Grade B8 (нержавеющая сталь типа 304) или Grade B8M (типа 316) с тяжелыми шестигранными гайками по ASTM A194 Grade 8/8M. Запрещено использовать оцинкованный крепеж из углеродистой стали в контакте с нержавеющим фланцем во влажных цехах из-за риска гальванической электрохимической коррозии.

При автоматизации технологических линий вместе с фланцевыми узлами часто монтируют шаровые краны со специальными адаптерами, о которых подробно рассказано в обзоре кранов шаровых нержавеющих фланцевых с площадкой ISO 5211.

Чек-лист снабженца при заказе воротниковых фланцев ASME/ANSI B16.5

Чтобы исключить пересорт и заказать партию фланцев с точной посадкой под нержавеющую трубу, укажите в заявке следующие параметры:

  • Номинальный размер (NPS): диаметр в дюймах (например, NPS 2″, NPS 3″, NPS 4″);
  • Класс давления (Rating Class): Class 150, Class 300 или Class 600;
  • Конструктивный тип: WN (Welding Neck — приварной встык с воротником);
  • Исполнение уплотнительной поверхности: RF (Raised Face со спиральной насечкой) или RTJ;
  • Толщина стенки трубы (Schedule / Расписание): внутренний диаметр воротника должен строго совпадать с внутренним диаметром свариваемой трубы (SCH 10S, SCH 40S, SCH 80S), иначе в стыке образуется уступ, вызывающий кавитацию и турбулентность;
  • Марка стали поковки: ASTM A182 F304L или ASTM A182 F316L с предоставлением заводского сертификата по форме EN 10204 3.1;
  • Комплектация: спирально-навитые прокладки СНП под размер фланца и комплект шпилек с гайками B8/B8M. При стыковке с пластиковыми буртами ознакомьтесь с материалом о расточенных нержавеющих фланцах под полиэтиленовые трубы.

Типичные ошибки при монтаже и затяжке дюймовых фланцев

Первая ошибка монтажников — приварка воротникового фланца без защитного поддува аргона внутрь трубы. При сварке TIG расплавленный корень шва без защиты окисляется кислородом воздуха, покрываясь шлаковым «ежом». Внутри трубы образуются поры, которые разрушаются коррозией уже через пару месяцев.

Вторая ошибка — перекос фланцевых зеркал и неравномерная затяжка шпилек. Затягивать шпильки необходимо крест-накрест (схема «звезда») динамометрическим ключом в четыре прохода: 30%, 60%, 100% проектного момента и контрольный обход по кругу через 4 часа после релаксации прокладки.

Третья ошибка — смазка шпилек графитовыми смазками с содержанием серы или хлоридов, что вызывает растрескивание аустенитной нержавеющей стали при температурах свыше +200 °C. Для нержавеющего крепежа применяют антизадирные пасты на основе дисульфида молибдена или никелевые пасты (Anti-Seize).

Часто задаваемые вопросы

Чем фланец WNRF отличается от плоского фланца SO (Slip-On)?

Фланец WNRF (Welding Neck) приваривается к трубе встык одним сквозным швом с полным проваром корня и выдерживает высокие циклические и вибрационные нагрузки. Плоский фланец SO (Slip-On) надевается на трубу сверху и обваривается двумя угловыми швами снаружи и изнутри. Для ответственных сред, вибраций и температур свыше +200 °C нормы ASME предписывают использовать только воротниковые фланцы WN.

Можно ли соединить фланец ASME Class 150 и фланец ГОСТ PN 16 через овальные отверстия?

Категорически запрещено. Рассверливание или расточка болтовых отверстий в овальные пазы снижает прочность фланцевого кольца, приводит к неравномерному прижатию прокладки и срыву фланца при гидроударе. Для перехода между стандартами используют цельнокованые переходные катушки или заказывают адаптерные переходные фланцы индивидуального изготовления.

Что означает маркировка SCH 40S на нержавеющем воротниковом фланце?

Индекс Schedule (SCH) определяет толщину стенки воротника под приварку. Буква «S» указывает на стандарт для нержавеющих труб по ANSI/ASME B36.19M. Внутренний диаметр воротника SCH 40S расточен на заводе так, чтобы идеально совпасть с внутренним проходом трубы SCH 40S без ступеньки в корне сварного шва.

Какая шероховатость должна быть на уплотнительном выступе RF под графитовую прокладку?

По стандарту ASME B16.5 поверхность выступа RF имеет канавки со спиральной или концентрической насечкой с шагом 0,8–1,0 мм и шероховатостью Ra от 3,2 до 6,3 мкм (125–250 microinch). Зеркальная полировка уплотнительного выступа не допускается, так как на гладком металле прокладка выдувается внутренним давлением среды.

Вывод

Использование оригинальных нержавеющих воротниковых фланцев стандарта ASME/ANSI B16.5 из кованых сталей ASTM A182 F304L и F316L — единственное надежное решение для подключения импортного оборудования в Казахстане. Грамотный учет соответствия толщин стенок Schedule, правильный подбор дюймовых шпилек B8M и спирально-навитых прокладок СНП исключают аварийные протечки агрессивных сред и простои технологических линий.

Компания АТЛАНТ Snab City поставляет со склада в Алматы и под заказ сертифицированные воротниковые фланцы ASME/ANSI B16.5 Class 150–600, нержавеющий трубный прокат и соединительную арматуру с полной технической документацией и оперативной доставкой по всему Казахстану.
