Строительство и реконструкция высоковольтных воздушных линий электропередачи (ВЛ 35–500 кВ), подключение ветровых парков и солнечных электростанций к сетям в Казахстане требуют абсолютной надежности токопроводящих магистралей. В неизолированных сталеалюминиевых проводах марки АС алюминиевые повивы отвечают за пропуск электрического тока, а всю механическую нагрузку от собственного веса, тяжения проводов, шквалистого ветра и гололеда несет центральный стальной сердечник.

Попытка использовать для свивки сердечника обычную низкоуглеродистую вязальную или оцинкованную проволоку общего назначения по ГОСТ 3282-74 неизбежно приводит к аварии. Мягкая сталь вытягивается под весом пролета уже при первых заморозках, стрела провеса фазного провода опасно увеличивается, а при порыве горного ветра линия рвется с падением опор.

Инженерным стандартом для несущей основы сталеалюминиевых проводов выступает специализированная высокоуглеродистая оцинкованная проволока по ГОСТ 9850-72. Разберем, как правильно подобрать ее диаметр, класс прочности и плотность цинкового слоя под климатические зоны Казахстана.

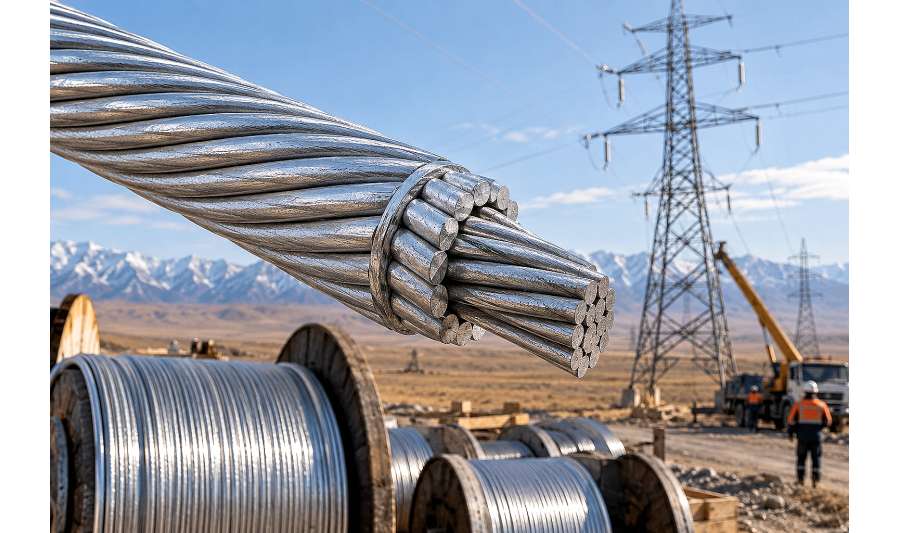

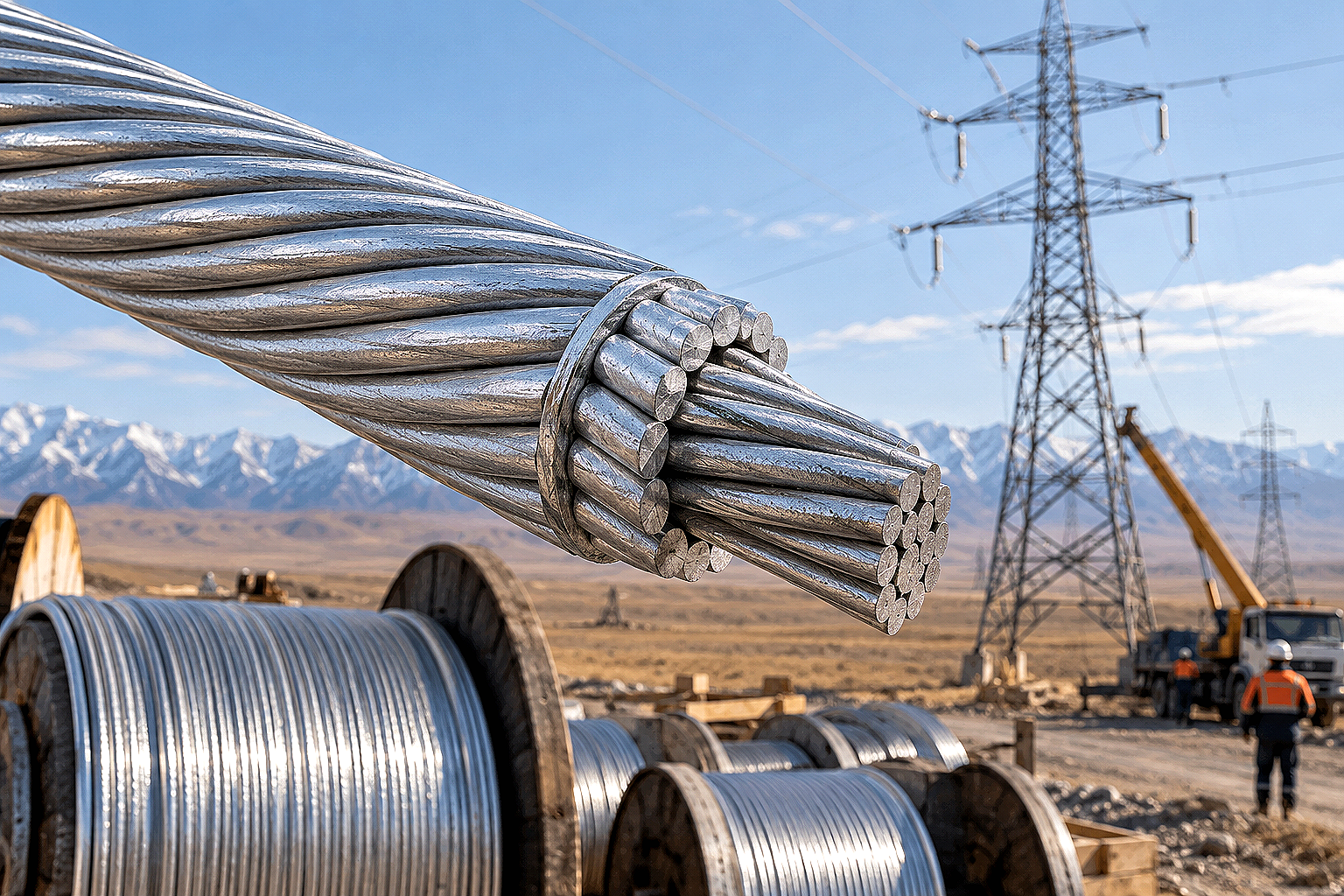

Конструкция сердечника провода АС и роль стальной проволоки

Сталеалюминиевый провод представляет собой комбинированное изделие. В центре расположен однопроволочный или многопроволочный витой сердечник из высокопрочной оцинкованной стали, вокруг которого навиты повивы из электротехнического алюминия марки АВЕ или А5Е по ГОСТ 839-2019.

Стальной сердечник воспринимает до 70–85% суммарного продольного натяжения всей линии. В регионах со сложным рельефом и высокой ветровой нагрузкой (например, в предгорьях Заилийского Алатау, Джунгарских воротах и степных зонах Центрального Казахстана) провода испытывают циклические знакопеременные колебания (пляску и вибрацию проводов).

  • Высокий предел текучести и временное сопротивление: проволока ГОСТ 9850-72 изготавливается из углеродистых марок стали (Ст65, Ст70, Ст75, Ст80) и выдерживает растягивающие усилия от 1180 до 1470 МПа;
  • Упругость и сопротивление вытяжке: модуль упругости стали (около 200 ГПа) в три раза превышает модуль алюминия, что предотвращает остаточное провисание провода в летний зной;
  • Сплошное защитное покрытие: цинковый слой защищает высокоуглеродистую основу от атмосферной коррозии и предотвращает контактную электрохимическую коррозию на границе «сталь — алюминий».

Классификация проволоки ГОСТ 9850-72 по плотности цинкового покрытия

Срок службы высоковольтной линии напрямую зависит от стойкости цинкового барьера. В зависимости от условий эксплуатации, влажности воздуха и агрессивности атмосферы стандарт ГОСТ 9850-72 разделяет проволоку на три группы цинкования.

Группа покрытия Условное обозначение Поверхностная плотность цинка (г/м²) для Ø 2.0–3.0 мм Рекомендуемая сфера применения в Казахстане
Среднее покрытие С 150–190 Сухие степные и полупустынные районы с условно-чистой атмосферой (ВЛ 35–110 кВ вдали от городов).
Жесткое покрытие Ж 200–240 Умеренно-влажные зоны, сельская местность, предгорные районы с частыми осадками и туманами.
Особо жесткое покрытие ОЖ 240–290 Промзоны металлургических и химических комбинатов, побережья озер Балхаш, Алаколь, Каспийского моря, зоны солончаков.

Для линий, проходящих вблизи промышленных центров (Алматы, Караганда, Темиртау, Усть-Каменогорск), проектировщики закладывают проволоку группы ОЖ или используют коррозионностойкие провода модификаций АСКС и АСКП со специальной нейтральной смазкой сердечника.

Механические свойства и нормы испытаний на заводе

Высокоуглеродистая сталь чувствительна к внутренним дефектам волочения. Чтобы исключить хрупкий излом при монтаже провода на раскаточных роликах, каждая партия проволоки ГОСТ 9850-72 проходит обязательный комплекс механических испытаний.

  • Испытание на разрыв: временное сопротивление разрыву проверяется на разрывных машинах. В зависимости от диаметра (от 1,50 до 4,50 мм) нормативное усилие составляет от 1200 до 1470 Н/мм²;
  • Испытание на скручивание: отрезок проволоки зажимается в тисках на длине, равной 100 диаметрам, и скручивается вокруг оси до разрушения. Качественный металл выдерживает от 12 до 20 полных оборотов без расслоения;
  • Испытание на перегиб: проволока изгибается на угол 90° вправо и влево через оправку заданного радиуса (не менее 5–8 перегибов);
  • Адгезия цинка (навивка на сердечник): образец навивается 6–8 плотными витками на цилиндрический стержень диаметром, равным 4-кратному диаметру проволоки. Цинковое покрытие не должно шелушиться, растрескиваться или отслаиваться.

Типичные ошибки при закупке и входном контроле на объекте

При комплектации линейных объектов снабженцы и монтажные организации нередко допускают ошибки, приводящие к срыву сроков сдачи линии технадзору и госэкспертизе.

Ошибка 1. Замена проволоки ГОСТ 9850-72 на канатную проволоку ГОСТ 7372-79. Канатная проволока имеет другую геометрию допусков и рассчитана на гибку в блоках, но не оптимизирована для взаимодействия с алюминиевыми повивами провода АС при линейном тяжении.

Ошибка 2. Закупка проволоки группы «С» вместо «ОЖ» для агрессивных зон. Экономия 8–10% на стоимости сырья оборачивается тем, что через 5–7 лет на ВЛ в зоне солончаков или смога цинк истончается, сталь ржавеет, а продукты коррозии разрывают наружный алюминиевый повив изнутри.

Ошибка 3. Использование перепутанных или поврежденных мотков. При транспортировке без защитной упаковки витки покрываются задирами и вмятинами. Локальный задир — это концентратор напряжений, по которому провод оборвется при натяжке анкерного пролета лебедкой.

Чек-лист входного контроля партии проволоки для ЛЭП

  1. Сверка сертификата завода-изготовителя: проверьте наличие номера плавки, группы цинкования (С/Ж/ОЖ), результатов испытаний на скручивание и разрывное усилие;
  2. Замер фактического диаметра микрометром: допуск по диаметру для качественной проволоки ГОСТ 9850-72 не должен превышать ±0,03...0,05 мм;
  3. Осмотр поверхности: покрытие должно быть сплошным, гладким, без наплывов, черных пятен непокрытой стали, трещин и окалины;
  4. Тест на сцепление цинка: выполните ручную навивку образца на стальной стержень 4D — цинк должен остаться монолитным;
  5. Контроль упаковки: мотки должны быть плотно перевязаны минимум в трех местах мягкой катанкой и упакованы во влагонепроницаемую бумагу или полимерную пленку.

Хранение и поставка проволоки со склада в Алматы

Высокоуглеродистая оцинкованная проволока требует сухого складского хранения. На открытой стройплощадке под дождем между витками мотка скапливается влага, что вызывает появление белой ржавчины (окислов цинка) и снижает защитные свойства покрытия еще до свивки провода.

Компания АТЛАНТ Snab City поставляет сертифицированную оцинкованную проволоку ГОСТ 9850-72, катанку, проволоку общего назначения и канаты со склада в Алматы. Мы обеспечиваем точный пересчет метража, проверку заводских паспортов качества, аккуратную механизированную погрузку мягкими текстильными стропами и оперативную доставку партий длинномерами по всем регионам Казахстана.

Полезные материалы по смежным темам

FAQ: частые вопросы снабженцев и монтажников ЛЭП

Чем проволока ГОСТ 9850-72 отличается от обычной оцинкованной проволоки ГОСТ 3282-74?

Главное отличие — марка стали и предел прочности. Проволока ГОСТ 3282-74 изготавливается из мягкой низкоуглеродистой стали (сопротивление разрыву 390–600 МПа) и легко гнется руками. Проволока ГОСТ 9850-72 производится из высокоуглеродистых марок (Ст65–Ст80) с пределом прочности 1180–1470 МПа, обладает жесткой пружинящей упругостью и выдерживает колоссальные растягивающие нагрузки натяжки проводов ЛЭП.

Можно ли использовать проволоку ГОСТ 9850-72 для подвесов кабельных линий и растяжек мачт?

Да, благодаря высокому пределу текучести и плотному цинкованию групп Ж и ОЖ эта проволока часто применяется для ответственных растяжек радиомачт, подвеса тяжелых бронированных кабелей и фиксации технологического оборудования на открытом воздухе.

Как расшифровывается обозначение 2.60-ОЖ-1-9850-72?

Это стальная оцинкованная проволока номинальным диаметром 2,60 мм, с особо жестким цинковым покрытием (группа ОЖ), 1-го класса прочности (временное сопротивление разрыву 1270–1470 МПа), изготовленная по стандарту ГОСТ 9850-72.

Какая смазка применяется для защиты сердечника провода АС в агрессивных зонах Казахстана?

В проводах марок АСКС и АСКП межпроволочное пространство стального сердечника заполняется нейтральной кремнийорганической или углеводородной антикоррозионной смазкой повышенной нагревостойкости (до +90...+105 °C), которая не вытекает на жаре и защищает цинк от солей и сернистых газов.

Вывод

Надежность воздушных линий электропередачи в Казахстане напрямую зависит от соответствия стального сердечника нормам ГОСТ 9850-72. Правильный подбор группы цинкования (С, Ж или ОЖ) под конкретный регион трассы, контроль результатов испытаний на скручивание и соблюдение правил складского хранения исключают обрывы проводов при зимних гололедно-ветровых нагрузках и гарантируют расчетный срок службы линии от 40 лет и более.
