Прокладка силовых и слаботочных кабелей на промышленных предприятиях, складах, паркингах и в частных деревянных или каркасных домах Казахстана требует жесткой механической защиты проводки. Обычная пластиковая гофротруба из ПВХ или полиамида не спасает кабель при падении инструмента, случайном ударе погрузчика, воздействии раскаленных брызг сварки или атаке грызунов.

Для создания ударопрочного и пожаробезопасного защитного канала используют гибкий металлорукав из стальной оцинкованной ленты. Однако при закупке снабженцы нередко берут «первую попавшуюся гофру по диаметру кабеля», сталкиваясь затем с невозможностью протяжки, заломами на поворотах и предписаниями технадзора из-за отсутствия непрерывного заземления.

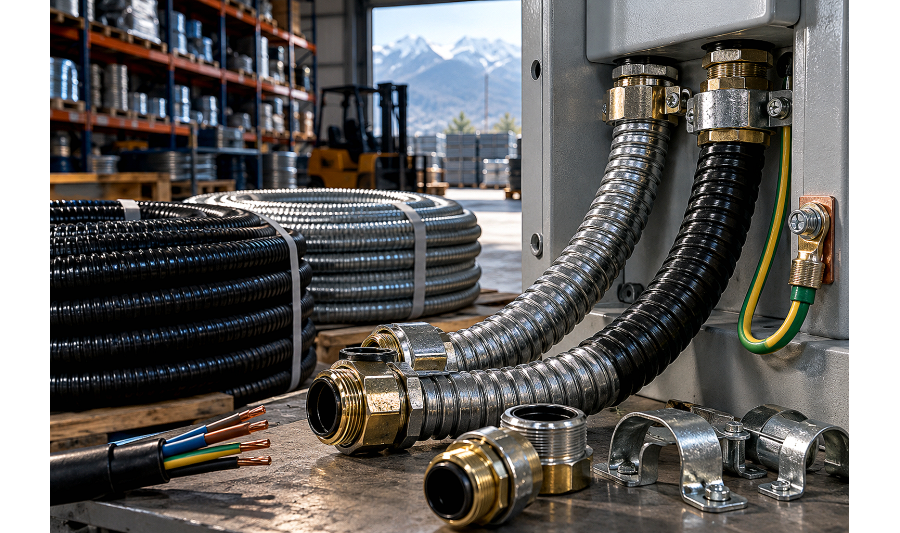

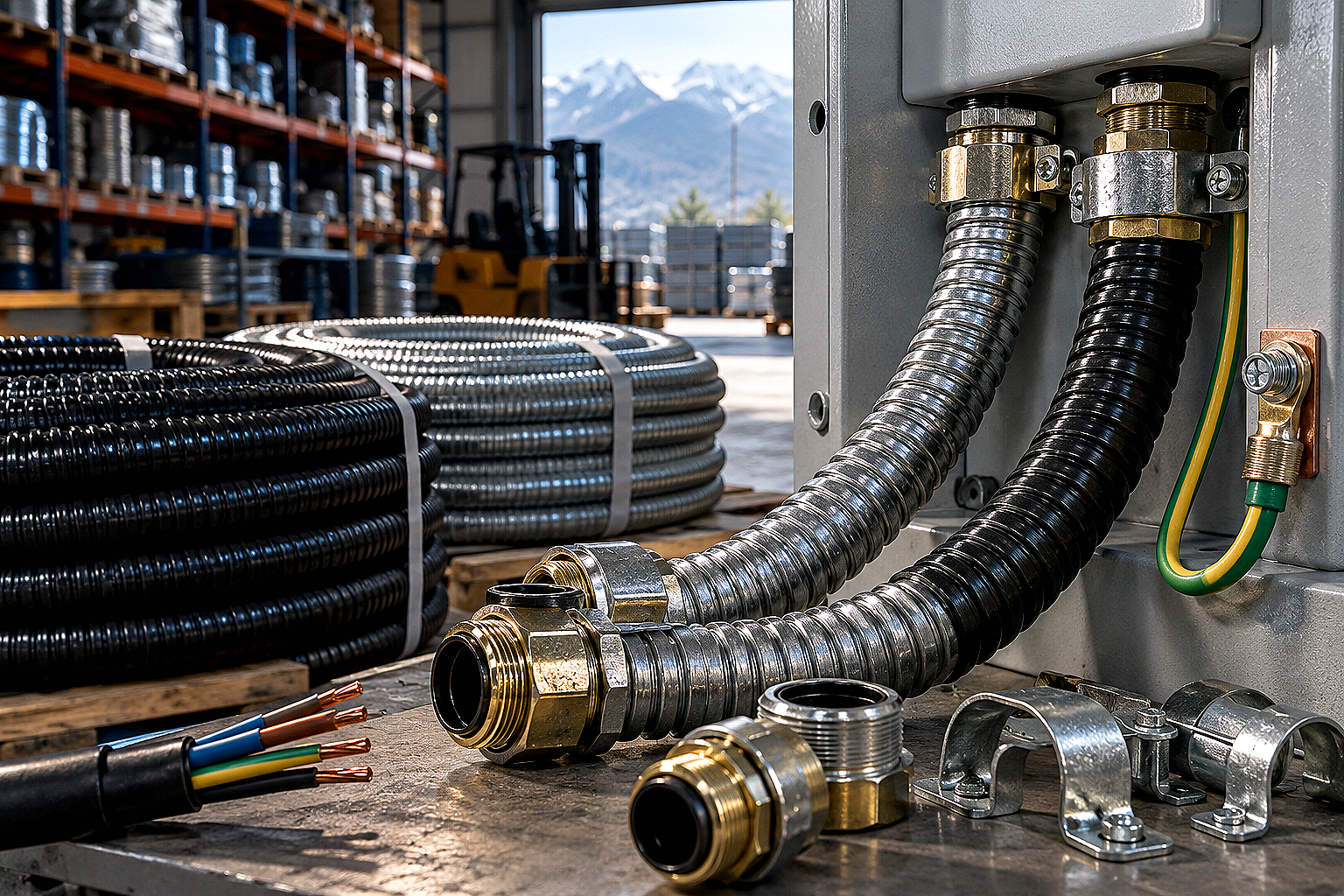

Конструкция и типы металлорукавов: Р3-Ц, Р3-ЦХ, Р3-ЦТ и Р3-ЦП

Металлорукав изготавливается методом непрерывной спиральной навивки профилированной стальной ленты с цинковым антикоррозионным покрытием. Замковое сочленение смежных витков обеспечивает рукаву высокую гибкость при сохранении устойчивости к радиальному сжатию.

В зависимости от условий эксплуатации и требований к пылевлагозащите (IP) металлорукава делятся на четыре базовые модификации:

  • Р3-Ц (негерметичный без уплотнения): базовый рукав со степенью защиты IP40. Применяется для сухих закрытых помещений, прокладки за фальшстенами и внутри негорючих конструкций.
  • Р3-ЦХ (с хлопчатобумажным уплотнением): в замок витков заложена х/б нить. Она задерживает мелкую строительную пыль и опилки при температуре эксплуатации до +100 °C (класс защиты IP50).
  • Р3-ЦТ (с термостойким уплотнением): уплотнительная нить из термостойкого волокна позволяет эксплуатировать рукав при температуре до +300 °C в горячих цехах и вблизи теплотрасс.
  • Р3-ЦП / Р3-Ц-ПВХ (в гладкой полимерной оболочке): оцинкованный стальной каркас защищен сплошным слоем экструдированного ПВХ-пластиката. Обеспечивает полную герметичность IP65–IP67, защищает металл от коррозии в грунте, бетоне, под дождем и в сырых подвалах.

Сравнение технических характеристик металлорукавов

Чтобы защитная линия отработала нормативный срок без коррозии и перетирания жил, важно правильно сопоставить тип защитной оболочки и диаметр канала с условиями объекта.

Тип металлорукаваОболочка / УплотнениеСтепень защиты IPДиапазон рабочих температурСфера применения на объектах Казахстана
Р3-ЦБез уплотненияIP40от -45 °C до +100 °CСухие цеха, складские лотки, каркасные перегородки
Р3-ЦХХлопчатобумажная нитьIP50от -45 °C до +100 °CДеревообработка, зернохранилища, пыльные производства
Р3-ЦТАсбестовая/базальтовая нитьIP50от -45 °C до +300 °CКотельные, печные зоны, обвязка термодатчиков
Р3-ЦП (ПВХ)Экструдированный ПВХIP65 / IP67от -40 °C до +70 °CУличные фасады, влажные подвалы, заливка в монолитный бетон
Р3-ЦПнг-LSНегорючий ПВХ с низким дымомIP67от -50 °C до +70 °CТРЦ, больницы, школы, объекты с нормами пожарной безопасности

Расчет внутреннего диаметра и коэффициент заполнения

Главная ошибка при комплектации объекта — подбор металлорукава «миллиметр в миллиметр» по наружному диаметру кабеля. Металлорукав маркируется по условному внутреннему проходу (Ду от 10 до 100 мм), а внутренний профиль имеет ребристую волнообразную поверхность.

При протяжке кабель упирается оболочкой во внутренние замки спирали, особенно на поворотах трассы. Согласно строительным нормам и рекомендациям по монтажу, суммарная площадь сечения прокладываемых кабелей не должна превышать 35–40% от площади внутреннего просвета рукава.

Если вы монтируете силовой кабель ВВГнг-LS сечением 3×2,5 мм² с внешним диаметром около 10,2 мм, минимальный рекомендуемый металлорукав — Ду 15 мм. Для магистрального кабеля 4×16 или 4×25 мм² требуется рукав Ду 32 или Ду 38 мм.

Радиусы изгиба и защита от раскручивания спирали

Стальной металлорукав обладает контролируемой гибкостью, однако принудительный изгиб с радиусом меньше допустимого приводит к раскрытию замкового шва. При расчете трассы минимальный радиус изгиба принимают равным не менее 3–4 наружным диаметрам рукава для стационарной прокладки и не менее 8–10 диаметров при подключении подвижного оборудования (станков, вибростолов, электродвигателей).

Резку металлорукава в размер выполняют ножовкой по металлу с мелким зубом или дисковой отрезной пилой под углом 90°. Использование газового резака или грубых ножниц сминает витки и оставляет острые внутренние заусенцы, которые срезают изоляцию при протяжке кабеля.

Монтажные муфты: герметичный ввод и фиксация

Надежность защитного канала теряет смысл, если концы металлорукава просто вставлены в выбитые отверстия распределительных коробок и щитов ВРУ. Для оконцевания и сопряжения трассы используют специализированную латунную или цинковую резьбовую арматуру:

  • Муфта вводная (ВМ, МВВ): обеспечивает жесткую фиксацию рукава к стенке электрощита или клеммной коробки с наружной метрической (М) или трубной цилиндрической (G) резьбой.
  • Муфта соединительная (СМ, МТ): служит для надежного сращивания двух отрезков металлорукава одного диаметра без потери экранирующих свойств.
  • Муфта трубная (СТМ, МВП): применяется для плотного перехода со стальной водогазопроводной трубы на гибкий металлорукав.
  • Оконцеватель защитный (пластиковая втулка): надевается на открытый торец спирали перед протяжкой провода, предотвращая порез внешней изоляции кабеля о стальную кромку.

Заземление металлорукава по правилам ПУЭ РК

В соответствии с Правилами устройства электроустановок Республики Казахстан (ПУЭ РК), все металлические защитные оболочки, кабельные лотки, стальные трубы и металлорукава подлежат обязательному заземлению для защиты персонала от поражения током при пробое фазной изоляции.

Использовать спиральный замок металлорукава в качестве единственного защитного PE-проводника категорически запрещено. Со временем витки покрываются пылью и окислом, из-за чего продольное переходное сопротивление спирали возрастает до опасных значений.

Заземление металлорукава выполняют с обоих концов линии с помощью специальных латунных заземляющих муфт с винтовым зажимом либо гибким медным проводником сечением не менее 4–6 мм², зафиксированным на рукаве стальным оцинкованным хомутом. Проводник подключается к шине PE вводно-распределительного щита.

Практический чек-лист для закупки металлорукава

  • Определите категорию помещения: для сухих закрытых помещений — Р3-ЦХ, для фасадов, сырых подвалов, бетона и улицы — исключительно Р3-ЦП в ПВХ-оболочке.
  • Проверьте соответствие диаметров: внутренний просвет рукава должен быть минимум в 1,5–2 раза больше наружного диаметра кабеля или жгута проводов.
  • Заложите монтажную арматуру: на каждый отрезок рукава требуется 2 вводные муфты (ВМ), защитные торцевые втулки и соединительные муфты (СМ) с запасом 10% на подрезку.
  • Предусмотрите крепеж: металлорукав фиксируют стальными оцинкованными скобами (однолапковыми СМО или двухлапковыми СМД) с шагом не более 0,5–0,8 м, чтобы исключить провисание трассы.
  • Проверьте заземление: включите в смету заземляющие хомуты и медный провод ПВ-3 (ПуГВ) для подключения к контуру уравнивания потенциалов.

FAQ: частые вопросы снабженцев и монтажников

Можно ли заливать металлорукав Р3-Ц без ПВХ-оболочки в монолитный бетон?

Заливать негерметичный металлорукав Р3-Ц или Р3-ЦХ напрямую в бетонную стяжку запрещено. Жидкое цементное молочко через спиральные замки затекает внутрь рукава, намертво схватывая кабель и делая невозможной его замену. Для монолитных бетонных работ применяют только металлорукав в сплошной ПВХ-изоляции (Р3-ЦП).

Чем металлорукав в ПВХ-оболочке отличается от пластиковой гофры?

Пластиковая гофра из ПВХ или ПНД легко сминается при наступании, перетирается тросом и разрушается грызунами. Металлорукав Р3-ЦП имеет внутри жесткий каркас из профилированной стальной ленты, который выдерживает сдавливающие нагрузки до 750–1200 Н, обеспечивая одновременно 100% герметичность IP67 и ударопрочность стали.

Как защитить кабель от перетирания о торец металлорукава?

При резке спирали на внутреннем диаметре образуется острый стальной заусенец. На оба конца металлорукава перед вводом кабеля обязательно монтируют вводные муфты с пластиковыми изолирующими втулками либо надевают защитные концевые оконцеватели из полиамида.

Какой запас металлорукава нужно закладывать при заказе?

С учетом обхода строительных балок, углов, температурных компенсаторов и радиусов захода в щитовое оборудование стандартный проектный запас на металлорукав составляет от 7% до 12% от общей длины кабельной трассы.

Вывод

Оцинкованный металлорукав — надежное инженерное решение для защиты кабельных трасс от механических воздействий, пожара и грызунов. Грамотный подбор модификации рукава (Р3-ЦХ для цехов, Р3-ЦП для улицы и бетона), правильный расчет внутреннего прохода Ду и монтаж качественных вводных муфт с заземлением по ПУЭ гарантируют безаварийную службу электроустановки на десятилетия.

Компания АТЛАНТ Snab City поставляет гибкий оцинкованный металлорукав всех типоразмеров (Ду 10–100 мм), кабельно-проводниковую продукцию и монтажную арматуру со склада в Алматы с оперативной доставкой по строительным объектам Казахстана.
