При сборке комбинированных деревянно-металлических конструкций, монтаже дорожных ограждений, установке заборов и сборке прицепов в Алматы стандартный шестигранный болт DIN 933 часто оказывается неудобным. Шестигранная головка выступает над поверхностью, цепляется за одежду и грузы, а при затяжке гайки в труднодоступном месте требует удержания вторым рожковым ключом.

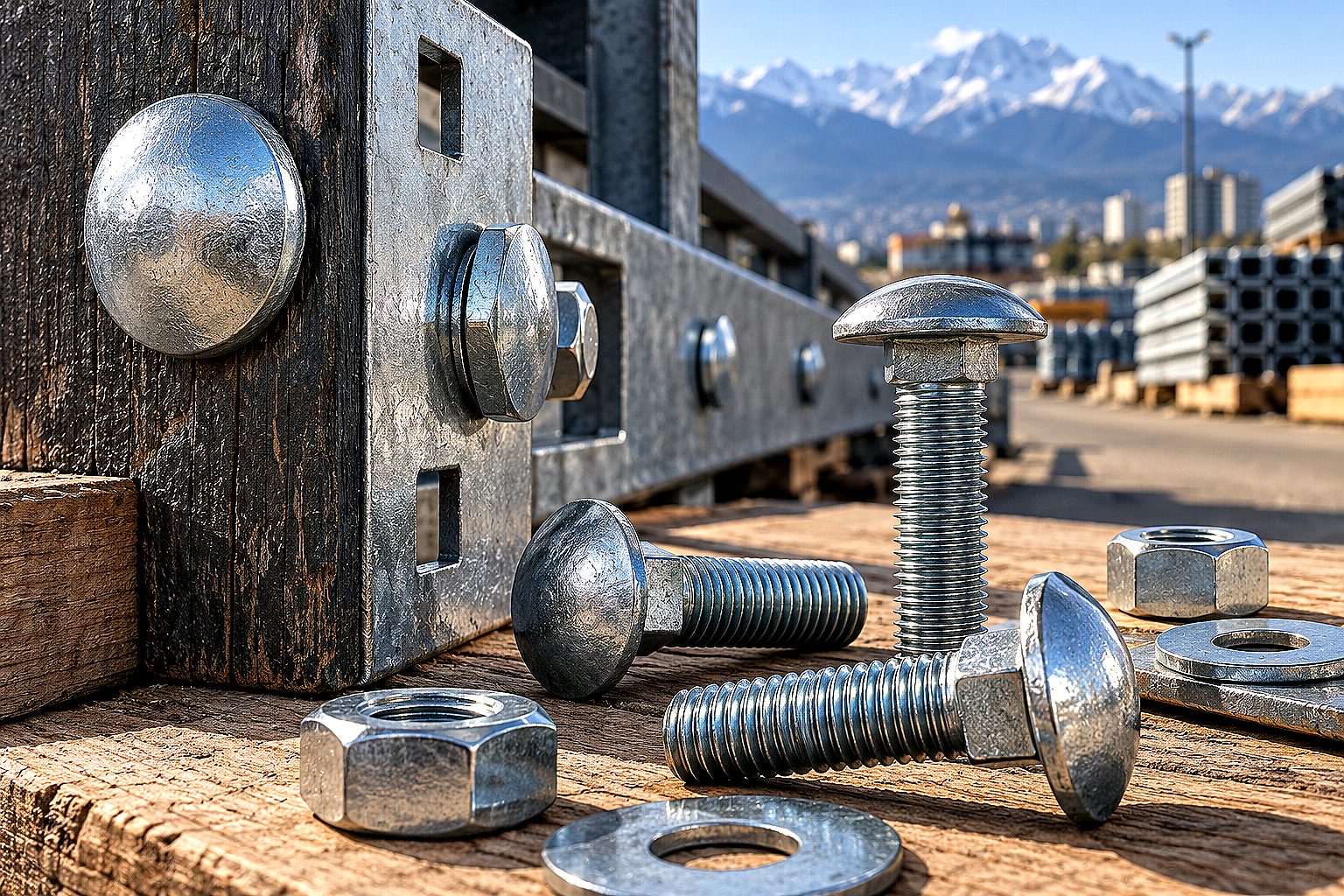

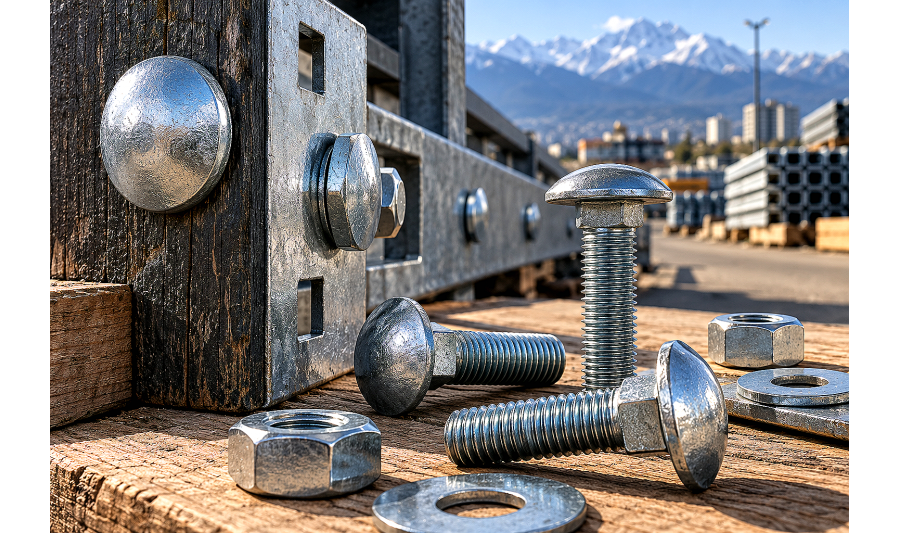

Болт с полукруглой гладкой головкой и квадратным подголовком DIN 603 (отечественный аналог — ГОСТ 7802-81, международный — ISO 8677) решает эту задачу благодаря продуманной геометрии. Гладкая шляпка создает травмобезопасную антивандальную поверхность, а четырехгранный подголовок заклинивает в квадратном пазу металлической пластины или врезается в массив древесины, блокируя проворачивание стержня при затяжке гайки.

Конструктивные особенности и стандарты: DIN 603, ГОСТ 7802-81 и ISO 8677

Болт DIN 603 состоит из трех функциональных зон: увеличенной полусферической головки без шлицев, квадратного подголовка и цилиндрического стержня с метрической резьбой от М5 до М20. Резьба может быть полной (до самого подголовка) или частичной в зависимости от длины болта.

В технической документации Казахстана метиз часто называют «болтом мебельным», однако сфера его применения выходит далеко за рамки сборки шкафов и столов. В дорожном строительстве и машиностроении его называют «дорожным» или «кузовным» болтом.

  • DIN 603 — европейский стандарт, регламентирующий номинальные диаметры от М5 до М20 с высотой головки и шагом подголовка под метрическую резьбу;
  • ГОСТ 7802-81 — межгосударственный стандарт на болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С;
  • ISO 8677 — международный норматив, гармонизированный со стандартами строительного крепежа Республики Казахстан.

Размеры и технические параметры болтов DIN 603

Правильный подбор типоразмера болта исключает люфт в посадочном отверстии и гарантирует передачу расчетного усилия затяжки без смятия сопрягаемых деталей. Ниже приведены справочные геометрические параметры наиболее востребованных диаметров болтов DIN 603.

Параметр / Диаметр резьбы М5 М6 М8 М10 М12 М16
Шаг резьбы крупный (основной), мм 0,8 1,0 1,25 1,5 1,75 2,0
Диаметр полукруглой головки (dk), мм 13,55 16,55 20,65 24,65 30,65 38,80
Высота полукруглой головки (k), мм 3,3 3,88 4,88 5,38 6,95 8,95
Размер стороны квадратного подголовка (f), мм 5,48 6,48 8,58 10,58 12,70 16,70
Высота квадратного подголовка (h), мм 4,1 4,6 5,6 6,6 8,75 12,90
Рекомендуемый размер квадратного отверстия, мм 5,5×5,5 6,5×6,5 8,8×8,8 11,0×11,0 13,0×13,0 17,0×17,0

Классы прочности: когда достаточно 4.8, а где обязателен класс 8.8

При закупке болтов DIN 603 снабженцы нередко обращают внимание только на диаметр и длину, упуская механические свойства стали. Это критическая ошибка: болты одинакового размера могут различаться по пределу прочности на растяжение и срез в два раза.

Подробнее о маркировке прочности крепежа можно прочитать в нашем материале про класс прочности болтов и правила их выбора.

  • Класс прочности 4.6 и 4.8: изготавливаются из низкоуглеродистых сталей (Ст3кп, Ст10, Ст20). Применяются для деревянной мебели, легких обшивок, фасадных реек и деревянных ограждений, где усилие затяжки ограничено прочностью древесины на смятие;
  • Класс прочности 8.8: изготавливаются из среднеуглеродистых и легированных сталей (сталь 35, сталь 40Х) с последующей закалкой и отпуском. Обязательны для дорожных ограждений барьерного типа, бортов грузовых прицепов, крепления кронштейнов к металлокаркасу и силовых деревянных ферм;
  • Нержавеющие стали А2 (AISI 304) и А4 (AISI 316): применяются в уличных беседках, террасных настилах, причалах, садовой мебели и объектах вблизи водоемов, где требуется полная стойкость к коррозии без подкрашивания.

Сферы применения болтов DIN 603 в строительстве и благоустройстве

Благодаря полукруглой шляпке без шлица болт DIN 603 выполняет роль надежного механического замка с лицевой стороны. Злоумышленник не может открутить болт отверткой или шестигранником снаружи: доступ к резьбе возможен только с внутренней стороны конструкции.

В Алматы и регионах Казахстана метиз массово применяется в следующих направлениях:

  • Дорожные барьерные ограждения (типа 11ДО и 11ДД): болты М16×45 класса прочности 8.8 с горячим цинкованием соединяют секции балки дорожного ограждения между собой и с консолями-амортизаторами;
  • Монтаж деревянных заборов и штакетника на профильную трубу: квадратный подголовок заходит в лазерное отверстие металлической трубы, а гладкая головка прижимает деревянную планку без выступающих острых граней;
  • Детские игровые городки и парковая мебель: полусферическая шляпка полностью исключает травмирование детей и разрыв одежды о крепеж;
  • Борта грузовых автомобилей и прицепов: деревянные и фанерные настилы надежно стягиваются со стальным каркасом платформы.

Правила монтажа и подбор сопутствующего крепежа

При установке болта DIN 603 в массив плотной древесины (лиственница, дуб, карагач) рекомендуется предварительно просверлить цилиндрическое отверстие по диаметру резьбы. При затяжке гайки квадратный подголовок самостоятельно сминает волокна дерева и садится заподлицо со шляпкой.

При монтаже в металлические пластины отверстие должно иметь квадратную форму, выполненную на лазерном или координатно-пробивном станке. Если установить болт в круглое отверстие металла, квадратный подголовок не войдет в паз, головка болта останется приподнятой, а стержень начнет прокручиваться при попытке затянуть гайку.

Для надежной фиксации резьбового соединения рекомендуется применять проверенные метизные пары:

Антикоррозийная защита: гальваника против горячего цинка

Для эксплуатации внутри помещений (мебельное производство, внутренние перегородки) достаточно гальванического белого цинкования толщиной 6–9 мкм. Метиз имеет блестящий вид и надежно защищен от влаги в сухих комнатах.

Для уличных металлоконструкций, заборов и дорожной инфраструктуры Алматы необходимы болты с термодиффузионным или горячим цинковым покрытием толщиной от 40 до 60 мкм. Такое покрытие защищает сталь от дорожных реагентов, солей и сезонных перепадов влажности на срок более 25 лет.

Часто задаваемые вопросы (FAQ)

Чем болт DIN 603 отличается от болта ГОСТ 7802-81?

Стандарты геометрически близки, но имеют небольшие расхождения по предельным отклонениям диаметра шляпки и длине резьбовой части. DIN 603 имеет более строгие допуски класса точности А и В, тогда как ГОСТ 7802-81 регламентирует класс точности С. В большинстве строительных узлов они являются взаимозаменяемыми.

Можно ли использовать болт DIN 603 для соединения двух стальных деталей?

Да, можно, но в прилегающей к головке стальной детали отверстие должно быть квадратным (вырубленным на прессе или вырезанным лазером), соответствующим размеру стороны подголовка (f). В круглое отверстие металлической детали подголовок не сядет.

Какую шайбу ставить под гайку болта DIN 603 в деревянных конструкциях?

Под гайку рекомендуется ставить увеличенную шайбу DIN 9021 или усиленную шайбу для деревянных конструкций DIN 440. Их увеличенный наружный диаметр распределяет усилие затяжки по большой площади и не позволяет гайке врезаться в волокна древесины.

Почему болт DIN 603 считают антивандальным крепежом?

Полукруглая головка болта гладкая и не имеет граней, шлицев под отвертку или внутренних шестигранников. Зацепиться инструментом за шляпку снаружи невозможно, поэтому разобрать соединение можно только с обратной стороны, открутив гайку.

Вывод

Болт DIN 603 с полукруглой головкой и квадратным подголовком — практичный крепеж для ответственных деревянных, комбинированных и дорожных конструкций. Он обеспечивает удобный монтаж одним ключом, защищает соединение от несанкционированного демонтажа и исключает риск травм о выступающие грани крепежа.

На складах компании АТЛАНТ Snab City в Алматы представлен широкий сортамент болтов DIN 603 и ГОСТ 7802-81 диаметром от М5 до М16 классов прочности 4.8 и 8.8, оцинкованных гаек DIN 934, самоконтрящихся гаек DIN 985 и увеличенных шайб DIN 9021 с оперативной доставкой по Алматы и всем регионам Казахстана.
