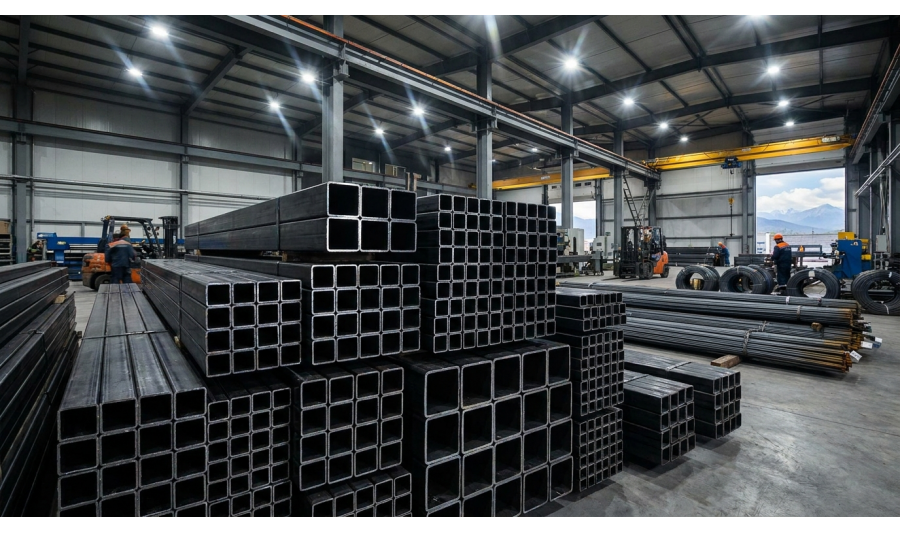

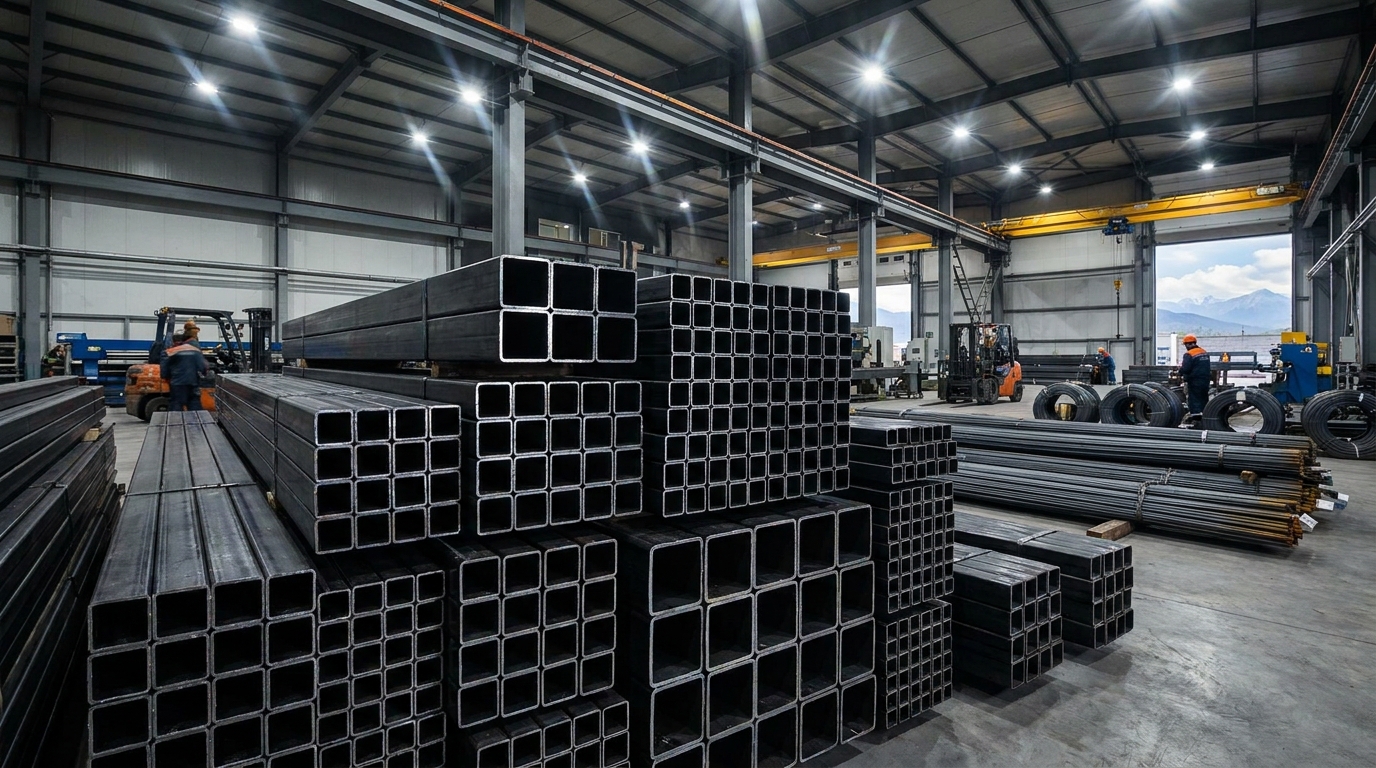

Квадратная профильная труба: размеры и вес по ГОСТ 8639-82 и ГОСТ 30245-2012

Квадратную профильную трубу используют для изготовления каркасов, ферм, опор, ограждений, ворот и других металлоконструкций. Замкнутое сечение хорошо воспринимает изгиб и кручение, а плоские грани упрощают соединение деталей.

При выборе важно учитывать не только размер профиля и толщину стенки. Для несущих конструкций также проверяют стандарт изготовления, класс или марку стали, условия эксплуатации и требования проекта.

Какими стандартами регулируются квадратные трубы?

Для квадратных стальных труб применяются разные стандарты:

  • ГОСТ 8639-82 устанавливает сортамент квадратных стальных труб: размеры сечения, толщину стенки и теоретическую массу одного метра;
  • ГОСТ 13663-86 содержит технические требования к стальным профильным трубам общего назначения;
  • ГОСТ 30245-2012 распространяется на сварные замкнутые квадратные и прямоугольные профили для строительных конструкций.

Поэтому одинаковое обозначение размера, например 100×100×4 мм, ещё не даёт полной информации о продукции. При заказе необходимо указывать стандарт, по которому должна быть изготовлена труба.

Способы производства

Квадратные профильные трубы могут быть бесшовными горячедеформированными, бесшовными холоднодеформированными, электросварными или электросварными холоднодеформированными.

Для большинства каркасов, ограждений и хозяйственных конструкций применяют электросварные трубы. Бесшовные исполнения используют тогда, когда они предусмотрены проектом или техническими требованиями. Наличие или отсутствие сварного шва само по себе не определяет прочность изделия: значение имеют характеристики стали, размеры профиля, качество изготовления и условия нагружения.

Размеры квадратной профильной трубы

Сортамент зависит от стандарта и способа производства. ГОСТ 8639-82 включает профили от небольших сечений, применяемых в лёгких конструкциях, до крупноразмерных труб. В ГОСТ 30245-2012 квадратные строительные профили основной таблицы представлены размерами от 40×40×2 до 500×500×22 мм.

В частном и коммерческом строительстве часто применяются размеры от 20×20 до 100×100 мм. Небольшие профили подходят для лёгких рам и заполнения конструкций, более крупные - для стоек, балок и несущих каркасов. Окончательный размер выбирают по расчёту, а не только по привычной практике.

Теоретическая масса популярных размеров по ГОСТ 8639-82

Размер профиля, мм Толщина стенки, мм Теоретическая масса 1 м, кг Метров в тонне, ориентировочно
20×20 2,0 1,075 930,2
40×40 2,0 2,33 429,2
40×40 3,0 3,36 297,6
60×60 3,0 5,25 190,5
60×60 4,0 6,82 146,6
80×80 4,0 9,33 107,2
100×100 4,0 11,84 84,5
100×100 6,0 17,22 58,1

Значения в таблице являются теоретическими. Фактическая масса партии может отличаться из-за допустимых отклонений размеров. При закупке следует учитывать документы производителя и условия поставки.

Сталь и условия эксплуатации

Для профильных труб применяют углеродистые и низколегированные стали. Однако записи «Ст3» или «09Г2С» недостаточно, чтобы определить пригодность изделия для конкретной конструкции.

При выборе учитывают класс прочности, расчётную температуру, свариваемость, хладостойкость и другие характеристики, установленные проектом. Для строительных профилей по ГОСТ 30245-2012 применяются классы прочности КП245, КП255, КП345 и другие.

Если конструкция будет работать при низких температурах, воспринимать значительные нагрузки или использоваться на ответственном объекте, требования к стали должен определить проектировщик.

Где применяется квадратная профильная труба?

  • в каркасах ангаров, складов и торговых павильонов;
  • при изготовлении навесов, беседок и теплиц;
  • для столбов заборов, рам ворот и калиток;
  • в стеллажах, площадках и вспомогательных металлоконструкциях;
  • при производстве рам оборудования и отдельных элементов мебели.

Замкнутое сечение позволяет эффективно воспринимать нагрузки, а ровные грани упрощают сборку конструкции. При правильном расчёте профильная труба помогает снизить металлоёмкость, но её нельзя заменять уголком, швеллером или другим прокатом без проверки несущей способности.

Для сокращения отходов профили можно заранее заказать с резкой металла в размер. После изготовления конструкции наружные поверхности и зоны сварных соединений необходимо защитить от коррозии.

Что учитывать при сварке и монтаже?

Способ сварки и сварочные материалы выбирают с учётом марки или класса стали, толщины стенки, типа соединения, положения шва и требований проекта. Тонкостенные профили особенно чувствительны к прожогам и деформации при нагреве.

Расчёт необходим не только для крупных зданий. Ветровые и снеговые нагрузки должны учитываться при проектировании навесов, ферм, опор и других несущих конструкций.

Что указывать при заказе?

Чтобы поставщик правильно подобрал и рассчитал материал, в заявке желательно указать:

  • стандарт изготовления;
  • размер сечения и толщину стенки;
  • длину профилей;
  • марку или класс стали, если они заданы проектом;
  • количество в метрах, штуках или тоннах;
  • необходимость резки и доставки;
  • требования к документам о качестве.

Пример заявки: «Труба профильная квадратная 60×60×3 мм по ГОСТ 8639-82, длина 6 м, объём - 2 тонны, с документом о качестве и доставкой на объект».

Заключение

При выборе квадратной профильной трубы сначала определяют назначение конструкции, затем стандарт, размер сечения, толщину стенки и требования к стали. Для предварительного расчёта закупки можно использовать теоретическую массу по ГОСТ, но несущие элементы должны подбираться по проектным нагрузкам.

Часто задаваемые вопросы (FAQ)

Какую трубу выбрать для столбов забора?

Профили 60×60×2 и 60×60×3 мм часто рассматривают как исходные варианты, но подходящий размер зависит от высоты и сплошности забора, ветровой нагрузки, шага столбов, грунта и способа закрепления.

Чем отличаются холоднодеформированные и горячедеформированные трубы?

Они различаются технологией производства, сортаментом, точностью размеров и состоянием поверхности. Необходимый способ изготовления выбирают по стандарту и требованиям конструкции.

Как приблизительно рассчитать массу квадратной трубы?

Для профиля с внешней стороной A и толщиной стенки t можно использовать формулу: 4 × t × (A − t) × 0,00785. Размеры указываются в миллиметрах, результат получают в килограммах на метр. Формула не учитывает точные радиусы скругления углов, поэтому для закупки следует использовать таблицу соответствующего ГОСТ или данные производителя.

Посмотреть доступные размеры и передать спецификацию на расчёт можно в категории Квадратная профильная труба. В заявке укажите стандарт, размер сечения, толщину стенки, длину, объём и требования к марке или классу стали.
