Устройство внешней системы молниезащиты на плоских и малоуклонных кровлях торговых центров, логистических складов, производственных цехов и многоквартирных жилых комплексов в Казахстане — обязательное нормативное требование. Прямой удар молнии в незащищенное кровельное покрытие приводит к локальному прогару гидроизоляционной мембраны, возгоранию утеплителя и выходу из строя серверного и технологического оборудования.

Для защиты открытых плоских кровель стандартом выступает молниеприемная сетка из стальной горячеоцинкованной полосы. В отличие от тонкой проволоки, плоская полоса обладает повышенной механической жесткостью, устойчива к ветровым порывам предгорий и обеспечивает максимальную площадь теплоотвода при прохождении импульсного тока разряда до 100–200 кА.

Однако долговечность системы зависит от точности инженерного расчета. Ошибка в шаге ячейки, выбор тонкого гальванического покрытия вместо горячего цинкования или жесткая приварка полосы к ограждениям без термокомпенсаторов приводит к разрыву связей при зимних морозах и отказу технадзора при сдаче объекта.

Нормативные требования СП РК и уровни защиты молниеприемной сетки

Проектирование и монтаж молниезащиты в Республике Казахстан регламентируются требованиями СП РК 2.04-103-2013 «Устройство молниезащиты зданий и сооружений» и ПУЭ РК. Размер ячейки молниеприемной сетки напрямую зависит от присвоенного объекту уровня защиты (I, II, III или IV категории).

Сетка укладывается непосредственно поверх негорючего кровельного покрытия либо приподнимается на специальных держателях над горючими мембранами и битумными материалами на высоту не менее 100 мм. Все выступающие металлические элементы крыши (шахты дымоудаления, вентиляторы, лестницы, парапетные крышки) в обязательном порядке объединяются с сеткой в единый контур.

  • I уровень защиты (особо опасные и взрывопожарные объекты): максимальный размер ячейки сетки — 5 × 5 метров;
  • II уровень защиты (крупные склады, ТРЦ, промышленные цеха): размер ячейки — 10 × 10 метров;
  • III уровень защиты (жилые комплексы, административные здания): размер ячейки — 15 × 15 метров;
  • IV уровень защиты (небольшие хозяйственные постройки, открытые навесы): размер ячейки — 20 × 20 метров.

Выбор сечения оцинкованной полосы: 25×4 мм против 40×4 мм

Для надземной части молниезащиты — кровельной сетки и фасадных токоотводов — строительные нормы устанавливают минимальную площадь поперечного сечения стального проводника не менее 50 мм² при толщине стенки от 3,5–4,0 мм. На практике снабженцы и монтажники выбирают между двумя базовыми типоразмерами полосы.

Полоса стальная оцинкованная сечением 25×4 мм (площадь 100 мм²) является основным материалом для формирования ячеек кровельной сетки и спуска токоотводов по фасаду. Она обладает оптимальным весом (около 0,80 кг/м), легко гнется по рельефу парапетов и создает минимальную нагрузку на кровельные опоры.

Полоса сечением 40×4 мм (площадь 160 мм², вес около 1,28 кг/м) применяется для магистральных сборных шин, обвязки массивных вентиляционных установок на кровле, а также в качестве переходного звена от фасадных токоотводов к заземлителям. Подробнее о работе заглубленных контуров читайте в нашей статье о том, как правильно выбрать оцинкованную полосу для заземления.

Параметр / ХарактеристикаПолоса оцинкованная 25×4 ммПолоса оцинкованная 40×4 мм
Площадь поперечного сечения, мм²100160
Теоретическая масса 1 пог. м, кг0,785–0,8201,260–1,310
Основное назначение на объектеСетка на кровле, токоотводы по фасадуПарапетные магистрали, вводы в заземление
Толщина цинкового слоя (ГОСТ 9.307-2021)Не менее 40–60 мкм (горячий цинк)Не менее 50–70 мкм (горячий цинк)
Метод соединения полосБолтовые соединители (клипсы), сваркаБолтовые зажимы, сварка с цинкованием шва
Допустимый импульсный ток разрядаДо 100 кАДо 200 кА

Плотность цинкового покрытия и требования ГОСТ 9.307-2021

Кровельная полоса круглый год находится под открытым небом, подвергаясь воздействию ультрафиолета, снежных заносов, дождевой влаги и смога алматинского мегаполиса. Главная опасность при покупке проката — приобрести полосу с тонким гальваническим цинкованием (слой 5–9 мкм) вместо горячего оцинкования.

Гальванический цинк на кровле истончается за 1,5–2 сезона, после чего черный металл начинает интенсивно ржаветь, оставляя грязные рыжие подтеки на фасадных панелях и кровельной мембране. Полоса горячего цинкования по ГОСТ 9.307-2021 имеет толщину защитного слоя 40–80 мкм (плотность покрытия от 350–500 г/м²), что гарантирует безаварийную службу проводника свыше 25–30 лет.

Если в проекте для токоотводов комбинируются различные металлы, полезно изучить опыт применения сопутствующих материалов: посмотрите наш разбор про круг оцинкованный для молниезащиты, а также материал про монтаж систем, где используется алюминиевая проволока для молниезащиты.

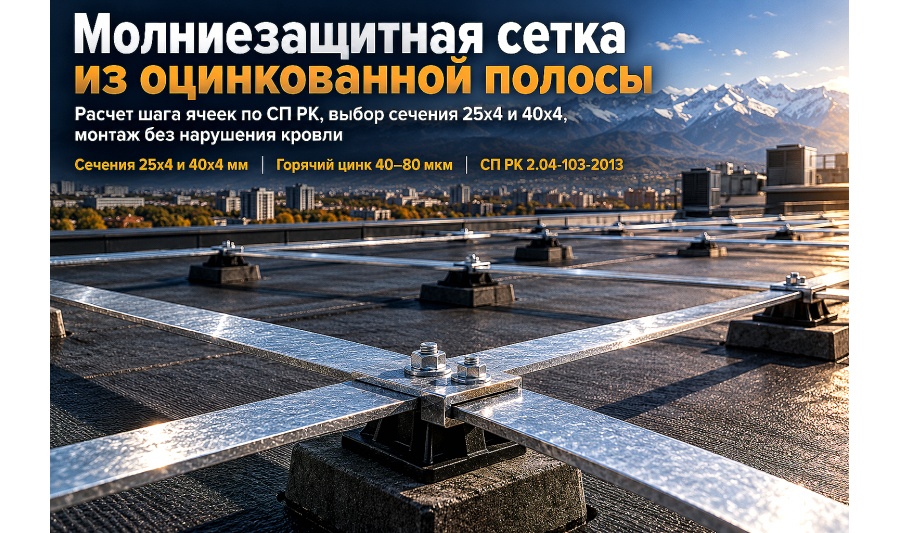

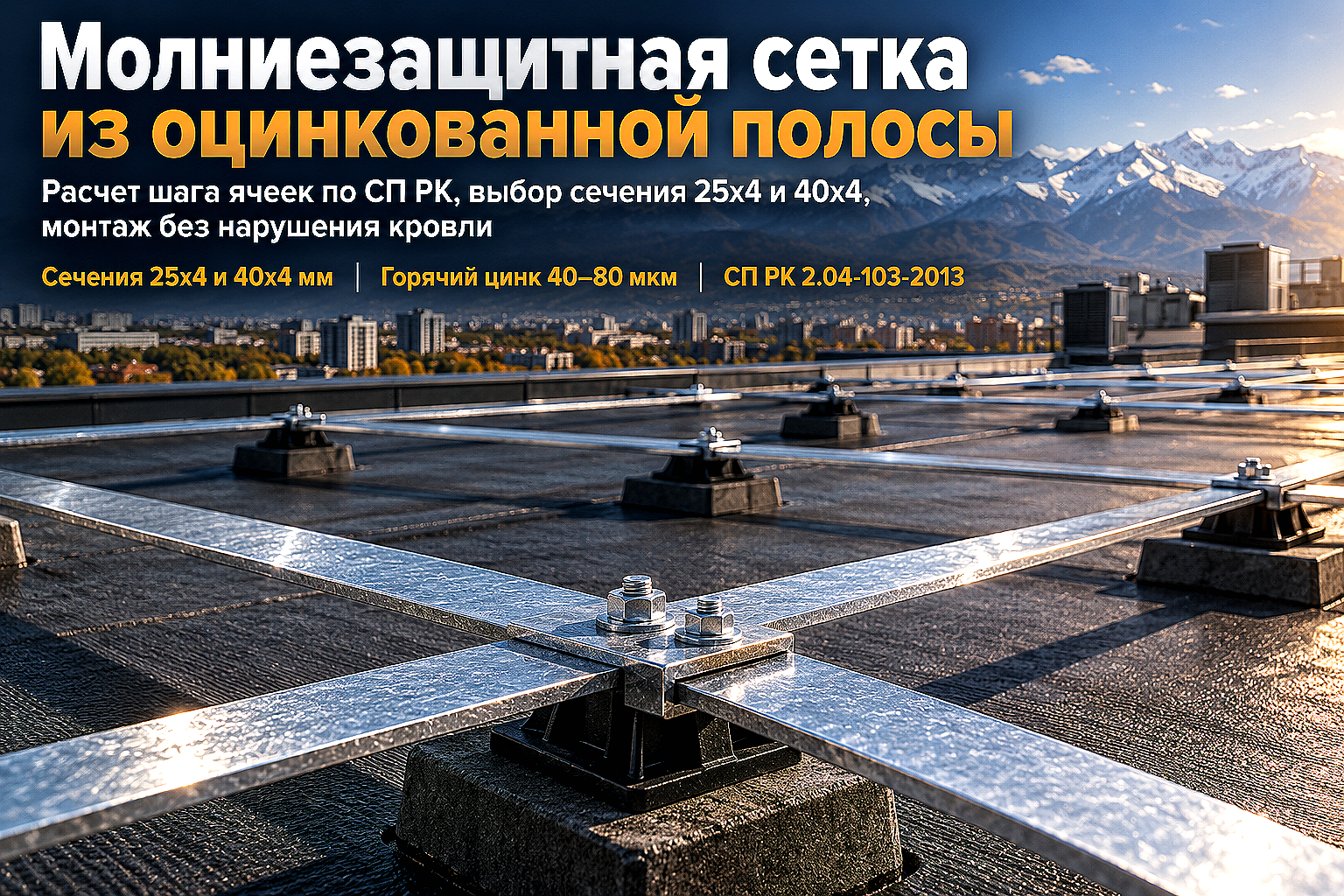

Кровельные держатели и узлы крепления полосы без нарушения гидроизоляции

Монтаж молниеприемной сетки на плоской мембранной или битумной кровле не должен нарушать герметичность кровельного пирога. Сверление отверстий под дюбели сквозь мембрану строго запрещено, так как это неминуемо приведет к скрытым протечкам при весеннем таянии снега.

Для надежной фиксации оцинкованной полосы применяются специализированные типы держателей:

  • Утяжеленные пластиковые держатели с бетонным наполнителем: гравитационные опоры весом 1,0–1,5 кг устанавливаются непосредственно на мембрану без механического крепежа и удерживают полосу за счет собственной массы;
  • Держатели с приварной мембранной юбкой: пластиковое основание приваривается строительным феном к кровельному ПВХ/ТПО полотну тем же материалом, исключая подвижки при ураганном ветре;
  • Фасадные держатели с дистанционными дюбелями: используются при спуске токоотводов по кирпичным, бетонным или оштукатуренным стенам с шагом 1,0–1,2 метра;
  • Парапетные зажимы: металлические струбцины фиксируют полосу на парапетных металлических фартуках без сквозного сверления жести.

Соединение полосы: болтовые клеммы против сварки на кровле

Стыковка полос в узлах пересечения сетки и по длине хлыстов выполняется двумя способами: электросваркой внахлест либо с помощью специализированных четырехболтовых или двухболтовых соединителей из оцинкованной стали.

Сварка на кровле с горючими материалами требует строгого оформления огневых работ, применения защитных асбестовых экранов и последующей обязательной окраски сварного шва цинконаполненным грунтом (холодное цинкование с содержанием цинка не менее 90%). Без защитной подкраски сварной шов корродирует уже в первый сезон.

Болтовые соединители (клеммы крестообразные и продольные) обеспечивают стабильный электрический контакт без огневых рисков. При затяжке болтов динамометрическим ключом с усилием 20–25 Н·м переходное сопротивление узла не превышает 0,05 Ом, что полностью удовлетворяет нормам приемо-сдаточных испытаний электролаборатории.

О том, как правильно крепить полосу на подвесах при внутренних электромонтажных работах, читайте в обзоре про монтаж, где используется полоса оцинкованная для кабельных трасс.

Чек-лист для снабженца при заказе кровельной оцинкованной полосы

  • Проверьте толщину и ширину проката: отклонение по толщине для полосы 25×4 мм не должно превышать ±0,3 мм по ГОСТ 103-2006;
  • Уточните тип цинкования в сертификате: в паспорте качества должно быть четко указано «горячее цинкование по ГОСТ 9.307-2021» с толщиной слоя от 40 мкм;
  • Заложите запас на нахлесты и парапеты: к расчетному метражу ячеек сетки необходимо добавить 12–15% на обход вентшахт, парапетные подъемы и стыки;
  • Скомплектуйте соединители и компенсаторы: на каждые 25–30 метров прямого участка полосы закладывается температурный компенсатор (мостик изгиба) для компенсации линейного расширения металла;
  • Закажите доставку и разгрузку: компания АТЛАНТ Snab City оперативно отгружает со склада в Алматы оцинкованную полосу в хлыстах по 6 метров или бухтах с доставкой манипулятором на объект.

Часто задаваемые вопросы (FAQ)

Можно ли использовать неоцинкованную черную полосу для молниезащитной сетки?

По нормам СП РК использование черного металлопроката без защитного покрытия на открытых кровлях запрещено. Черная сталь толщиной 4 мм под воздействием осадков истончается на 0,1–0,2 мм в год, а продукты коррозии нарушают электрический контакт в стыках и загрязняют кровлю.

Какой шаг между держателями полосы необходимо выдерживать на кровле?

Стандартный шаг между кровельными опорами составляет от 0,8 до 1,0 метра. При большем расстоянии полоса под воздействием снегового покрова и ветровых пульсаций провисает и касается гидроизоляционного слоя мембраны.

Зачем на кровле нужны температурные компенсаторы для полосы?

При перепаде температур от -35 °C зимой до +60 °C на раскаленной летней крыше стальная полоса длиной 50 метров изменяет линейный размер на 50–60 мм. Без дугообразных термокомпенсаторов полоса вырывает кровельные держатели или коробится волнами.

Как проверить переходное сопротивление молниеприемной сетки при сдаче?

Электролаборатория измеряет переходное сопротивление всех болтовых и сварных соединений микроомметром. Значение переходного сопротивления каждого контакта не должно превышать 0,05 Ом, а суммарное сопротивление заземляющего устройства объекта должно соответствовать проекту (обычно не более 10 Ом, для защищаемых серверных — до 4 Ом).

Вывод

Молниеприемная сетка из горячеоцинкованной полосы 25×4 и 40×4 мм — проверенное, долговечное и пожаробезопасное решение для защиты кровель в условиях Алматы и регионов Казахстана. Точный подбор шага ячеек по СП РК, использование сертифицированного горячеоцинкованного проката и качественных держателей исключают риски повреждения кровельного пирога и гарантируют успешную сдачу объекта органам государственного контроля.

На складе металлопроката АТЛАНТ Snab City в Алматы всегда в наличии оцинкованная стальная полоса всех востребованных типоразмеров, изготовленная строго по ГОСТ. Мы обеспечиваем быструю резку в размер, оперативную комплектацию крепежом и доставку транспортом компании напрямую на строительную площадку.
