На горно-обогатительных комбинатах, полиметаллических фабриках, гидрометаллургических заводах и золотоизвлекательных установках в Карагандинской, Восточно-Казахстанской, Актюбинской и Алматинской областях радиальные сгустители пульпы (серий С-10, С-18, С-24, С-30, С-50) и гидросепараторы работают непрерывно. В гигантских цилиндроконических чашах диаметром от 10 до 50 метров круглосуточно происходит осаждение тяжелых минеральных хвостов и концентратов.

В отличие от типовых резервуаров для чистой воды или светлых нефтепродуктов, чаша сгустителя удерживает тонкоизмельченную абразивную пульпу плотностью от 1,35 до 1,80 т/м³. Металлическая стенка одновременно испытывает гидростатический напор, истирание донным скребковым механизмом (граблинами) и вибрацию от приводной фермы.

Попытка сварить обечайку или коническое днище из случайного тонкого проката или рядовой стали без гарантированной хладостойкости оборачивается аварийным прорывом чаши. Для надежной службы чаши сгустителя стандартом выступает качественный горячекатаный листовой металл по ГОСТ 19903-2015 из низколегированной стали 09Г2С.

Условия работы металла в радиальных сгустителях и гидросепараторах

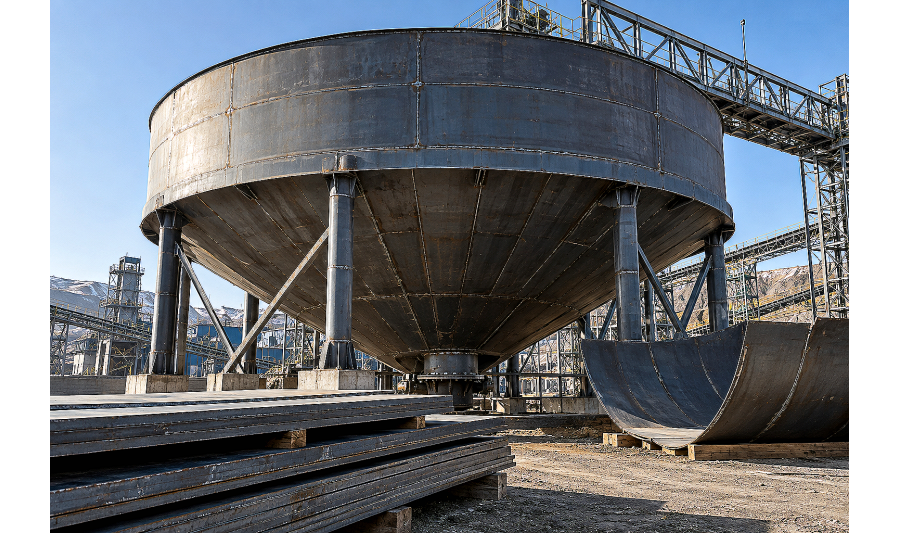

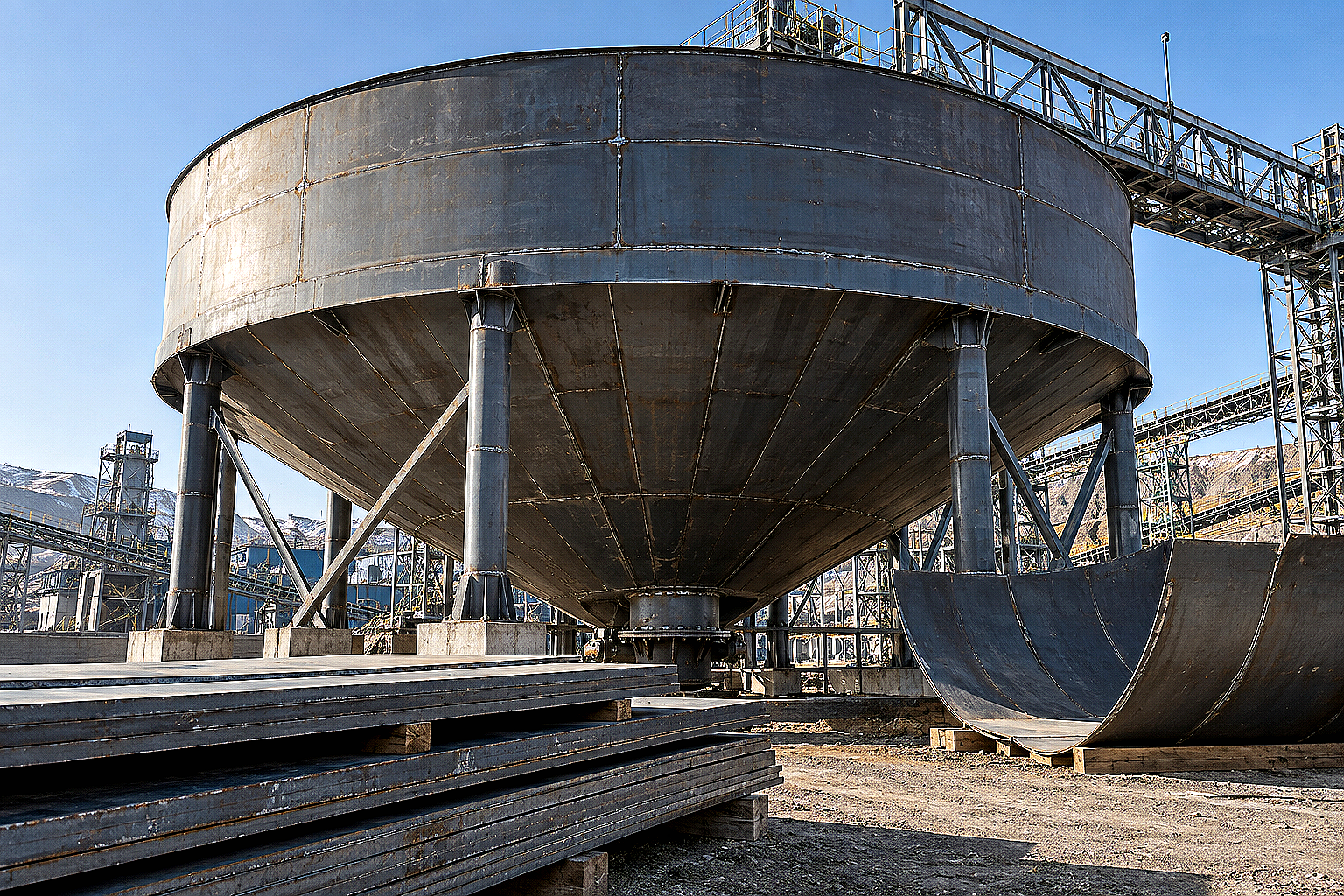

Корпус радиального сгустителя представляет собой открытый цилиндрический резервуар с пологим или крутым коническим днищем, по центру которого установлена разгрузочная воронка сгущенного продукта. Металлоконструкция работает в комбинированном напряженно-деформированном состоянии.

Нижний конус и первый цилиндрический пояс чаши принимают максимальное кольцевое растягивающее напряжение от массы столба пульпы. В зоне центрального разгрузочного конуса плотность осадка достигает пиковых значений, создавая локальное трение при движении граблин фермы.

  • Гидростатический напор: плотность пульпы в 1,5–1,8 раза выше воды, что требует пропорционального увеличения толщины нижних поясов;
  • Абразивное истирание: тонкие частицы кварца, пирита и полиметаллов фракцией 0,074 мм непрерывно шлифуют внутреннюю поверхность днища;
  • Климатические перепады: в Казахстане открытые чаши сгустителей работают при температурах от -40 °C зимой до +45 °C в летний зной;
  • Сейсмические воздействия: в сейсмоопасных районах Алматинской и Жамбылской областей колебания до 9–10 баллов вызывают гидродинамический всплеск многотонной массы пульпы.

Выбор марки стали: Ст3сп против 09Г2С для сгустителей в Казахстане

При комплектации заказа снабженцы нередко сравнивают стоимость рядовой углеродистой стали Ст3сп5 и низколегированной кремнемарганцевой стали 09Г2С-12 по ГОСТ 19281-2014. Подробно металлургические различия этих марок разобраны в статье про марки стали горячекатаного листа Ст3 и 09Г2С.

Для верхних ненагруженных бортов чаши и периметрального лотка осветленной воды (слива) допускается применение стали Ст3сп5 категории 5. Однако для цилиндрических поясов, конического днища, разгрузочных воронок и опорных колонн чаши проектным стандартом является сталь 09Г2С.

Легирование марганцем (до 1,7%) и кремнием (до 0,8%) обеспечивает стали 09Г2С предел текучести не менее 325–345 МПа (против 235–245 МПа у Ст3сп). Это позволяет снизить расчетную толщину стенок на 15–20% при сохранении ударной вязкости KCU ≥ 29 Дж/см² при отрицательных температурах до -40 °C.

Сравнение марок горячекатаного листа для узлов радиального сгустителя пульпы
Узел конструкции Рекомендуемая марка стали Типовой диапазон толщин, мм Ключевые эксплуатационные требования
Центральный разгрузочный конус 09Г2С-15 / 09Г2С-12 12,0 – 20,0 Максимальное давление сгущенного осадка, эрозионный износ, свариваемость
Пологий конус днища сгустителя 09Г2С-12 8,0 – 14,0 Кольцевые растягивающие напряжения, герметичность, жесткость под настил
Нижний пояс цилиндрической чаши 09Г2С-12 8,0 – 12,0 Гидростатическое давление, устойчивость к овальности при ветровых нагрузках
Верхний пояс и переливной лоток Ст3сп5 / 09Г2С 5,0 – 8,0 Коррозионная стойкость, точная геометрия переливной кромки без волнистости
Опорные стойки и центральный пилон 09Г2С (класс С345) 10,0 – 25,0 Несущая способность при сейсмических и динамических нагрузках от фермы

Инженерный расчет толщины стенки цилиндрической и конической части

Расчет минимальной толщины листового проката для цилиндрических царг чаши сгустителя выполняется по классической формуле котельного гидростатического давления с обязательным учетом плотности пульпы и коэффициента надежности.

Формула расчета толщины цилиндрического пояса: t = (P · D) / (2 · [σ] · φ) + C, где P — гидростатическое давление на расчетной глубине пояса (МПа), D — внутренний диаметр чаши (мм), [σ] — расчетное допускаемое напряжение стали (МПа), φ — коэффициент прочности сварного стыка (принимается 0,9–0,95 при 100% УЗК-контроле), а C — прибавка на коррозию и абразивный износ.

Для конического днища расчетная толщина увеличивается с учетом угла наклона образующей конуса к горизонту. Чем круче угол разгрузочного конуса (от 12° до 45°), тем выше мембранные продольные усилия, действующие в зоне сопряжения конуса с цилиндрической обечайкой.

Прибавку на абразивный износ C для обогатительных фабрик Казахстана закладывают не менее 2,0–3,5 мм на проектный срок службы 20 лет. Если руда содержит высокоабразивный кварц, днище дополнительно защищают эпоксидно-полиуретановым износостойким составом или резиновой футеровкой.

Раскрой конических царг, вальцовка и сборка на монтажной площадке

Изготовление конических сегментов днища и разгрузочной воронки требует точного геометрического раскроя. Развертка усеченного конуса представляет собой сектор кругового кольца с переменным радиусом кривизны.

При подготовке карт раскроя на станках плазменной или лазерной резки важно учитывать припуски на термоусадку швов и последующую механическую обработку кромок. Практические методы оптимизации раскроя детально описаны в материале раскрой листового металла без отходов.

Вальцовка конических лепестков выполняется на 4-валковых гидравлических листогибочных машинах с наклоном боковых валков. Перед вальцовкой обязательна подгибка кромок на прессе, чтобы исключить прямой плоский участок («домик») в зоне продольного сварного стыка.

  1. Входной контроль листа: проверка сертификата плавки, замер фактической толщины микрометром и УЗК-дефектоскопия на расслоение по ГОСТ 22727-88 (класс 1 или 2);
  2. Плазменный раскрой секций: резка сегментов конуса и прямоугольных полотен царг с одновременным снятием фасок под сварку;
  3. Коническая вальцовка: формовка кривизны лепестков с контролем радиусными шаблонами по внутренней дуге;
  4. Контрольная сборка на стапеле: предварительная стяжка обечаек на сборочном стенде цеха перед отправкой на монтаж;
  5. Монтажная сварка на объекте: автоматическая сварка под флюсом кольцевых стыков и полуавтоматическая сварка монтажных швов в среде защитных газов (Ar + CO₂).

Типичные ошибки при закупке и монтаже листового металла для сгустителей

Первая распространенная ошибка — покупка горячекатаного листа без проверки ультразвуковым контролем (УЗК). Скрытые внутренние расслоения в металле толщиной 12–20 мм при вальцовке конуса вскрываются трещинами или приводят к расслоению кромки при сварке тавровых узлов центрального пилона. Как проверять прокат по ГОСТ 19903, описано в руководстве качество горячекатаного листа и дефекты при приемке.

Вторая ошибка — игнорирование категории ударной вязкости стали 09Г2С. Закупка стали категории 09Г2С-6 вместо требуемой по проекту 09Г2С-12 или 09Г2С-15 означает, что металл не проходил испытания на ударный изгиб при температуре -40 °C после механического старения. В условиях морозной зимы Северного и Восточного Казахстана такой металл становится хрупким.

Третья ошибка — сборка днища чаши на прихватках с чрезмерными зазорами (более 4 мм). При последующей сварке широкий зазор вызывает глубокую угловую деформацию листов («домик»), нарушая плоскостность пологих секторов днища, из-за чего граблины скребкового механизма начинают задевать сварные швы.

Чек-лист входного контроля горячекатаного листа перед раскроем

  • Проверить соответствие номера плавки и партии на бирках пачки сертификату качества завода-изготовителя;
  • Выполнить выборочный замер толщины проката микрометром в 4–6 точках по периметру и центру листа на соответствие допускам ГОСТ 19903-2015;
  • Осмотреть поверхность на отсутствие глубоких закатов, пленочных дефектов, сквозных раковин и прокатных трещин;
  • Провести ультразвуковую дефектоскопию кромок листа на ширину не менее 50 мм в зонах будущих монтажных сварных стыков;
  • Убедиться в наличии результатов испытаний на ударную вязкость при -40 °C (KCU/KCV) в заводском паспорте качества.

FAQ

Почему для днища сгустителя пульпы выбирают сталь 09Г2С, а не Ст3сп?

Сталь 09Г2С обладает более высоким пределом текучести (345 МПа против 245 МПа) и сохраняет ударную вязкость при температурах до -40 °C. Это позволяет уменьшить расчетную толщину листов на 15–20% при сохранении надежности против гидростатического напора тяжелой пульпы и сейсмических колебаний.

Какую толщину горячекатаного листа закладывают для чаш диаметром 24–30 метров?

Для радиальных сгустителей диаметром 24–30 метров цилиндрические пояса обычно изготавливают из листов толщиной 8–12 мм (с утончением к верхнему поясу до 6 мм). Коническое днище вальцуют из проката 10–14 мм, а центральный разгрузочный конус — из листов 14–20 мм с учетом прибавки на абразивный износ.

Нужен ли обязательный УЗК-контроль листового проката для чаш сгустителей?

Да, УЗК-контроль по ГОСТ 22727-88 (класс 1 или 2) обязателен для листов толщиной от 10 мм, идущих на вальцовку конусов, приварку опорных ребер и фланцев центрального пилона. Это исключает скрытые внутренние расслоения металла, способные раскрыться под гидростатическим давлением.

Как защитить внутреннюю поверхность горячекатаного листа от гидроабразивного износа?

Для защиты металлоконструкции чаши применяют комплексную защиту: закладывают прибавку на коррозионно-эрозионный износ (2–3 мм), наносят эпоксидно-полиуретановые компаунды высокой твердости или монтируют резиновую/полиуретановую футеровку в наиболее нагруженных зонах днища и центральной воронки.

Как организуется доставка крупноформатного горячекатаного листа на объекты в Казахстане?

Компания АТЛАНТ Snab City поставляет горячекатаный лист стандартного и крупного раскроя (1500х6000, 2000х6000, 2000х8000 мм) со склада в Алматы с доставкой длинномерами по всем регионам Казахстана. По запросу выполняется предварительный плазменный раскрой деталей и снятие фасок под сварку.

Вывод

Надежность и безаварийный ресурс радиальных сгустителей пульпы и гидросепараторов на обогатительных комбинатах Казахстана закладываются на этапе подбора металлопроката. Использование сертифицированного горячекатаного листа из стали 09Г2С с подтвержденным УЗК-классом и гарантированной ударной вязкостью исключает риск деформации чаши под напором тяжелой рудной пульпы.

Компания АТЛАНТ Snab City обеспечивает прямые поставки качественного горячекатаного листового проката от ведущих металлургических комбинатов. На складе в Алматы поддерживается широкий сортамент толщин от 2 до 50 мм с возможностью оперативного раскроя и доставки на промышленные площадки по всему Казахстану.
