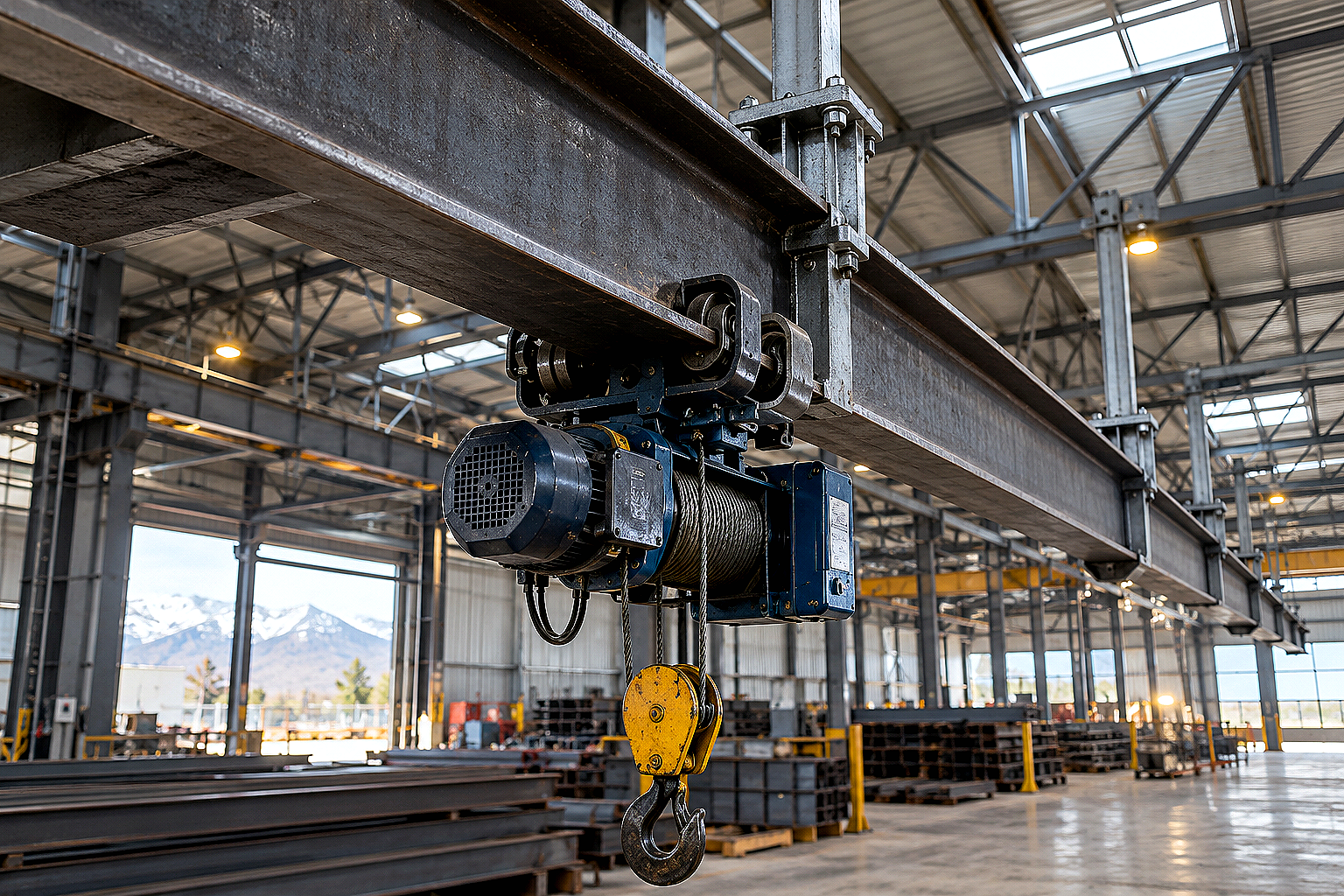

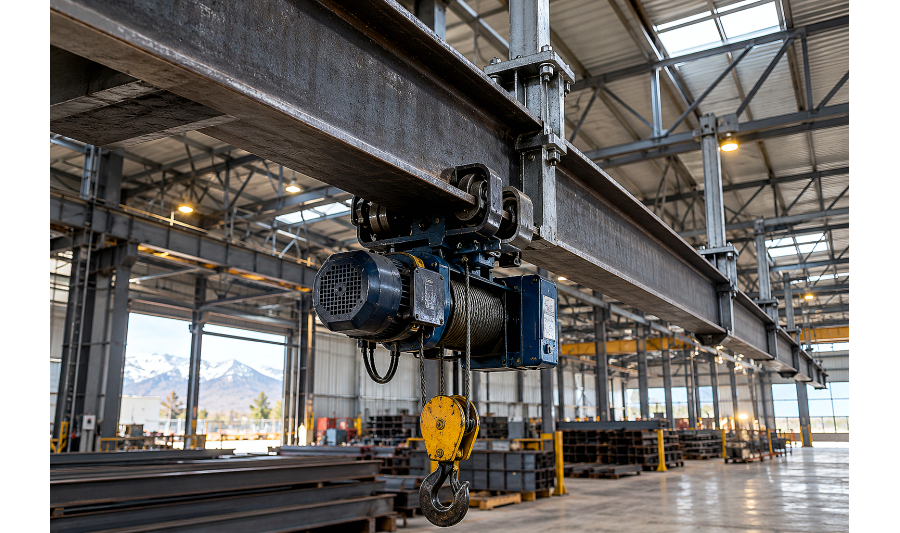

Организация внутрицеховой логистики, разгрузочных эстакад и ремонтных зон на предприятиях Казахстана не обходится без подвесных грузоподъемных механизмов. Электрические тали и тележки кран-балок перемещаются непосредственно по нижней полке стального двутавра.

Главная ошибка при проектировании и закупке — попытка использовать стандартный строительный профиль (нормальный двутавр типа Б или широкополочный Ш). Через несколько месяцев интенсивной работы ролики тележки накатывают колею, разгибают тонкие полки обычного профиля и заклинивают механизм, создавая риск аварийного падения груза.

Для подвесных путей разработан специализированный горячекатаный профиль — монорельсовая балка серии М по ГОСТ 19425-74. Разберем технические особенности этого проката, правила расчета нагрузок и нюансы монтажа путей на объектах в Алматы и регионах РК.

Конструктивные отличия балок серии М от обычных двутавров

Монорельсовый двутавр спроектирован с учетом точечного давления стальных колес каретки и динамических ударов при подъеме груза. Его геометрия существенно отличается от общестроительного проката.

  • Утолщенная стенка и полка: толщина полок и вертикальной стенки у балки серии М значительно выше, чем у балок типа Б аналогичной высоты;
  • Уклон внутренних граней полок до 12%: полка имеет клиновидное утолщение к корню, что предотвращает ее пластический отгиб вниз под давлением роликов;
  • Увеличенный радиус внутреннего закругления: массивный переход от полки к стенке исключает усталостное растрескивание металла в зоне максимальных напряжений.

Если сравнить обычный профиль по типоразмерам двутавровых балок и спецпрокат серии М, разница в жесткости нижней полки на локальный изгиб достигает 40–60%.

Сортамент и характеристики монорельсовых балок по ГОСТ 19425-74

В промышленном строительстве и складском хозяйстве применяются четыре основных типоразмера монорельсовых двутавров. Выбор номера профиля зависит от грузоподъемности тали, величины пролета между подвесами и режима работы механизма.

Обозначение профиля Высота h, мм Ширина полки b, мм Толщина стенки s, мм Средняя толщина полки t, мм Масса 1 пог. м, кг Рекомендуемая грузоподъемность тали
18М 180 90 7,0 10,5 25,8 До 1,0 т (пролеты до 3 м)
24М 240 110 7,5 12,0 38,3 1,0 – 2,0 т (пролеты 3–4 м)
30М 300 130 9,0 15,0 50,2 3,2 – 5,0 т (пролеты 4–6 м)
36М 360 130 9,5 16,0 57,9 5,0 т (пролеты 6 м)
45М 450 150 10,5 18,0 77,6 5,0 – 10,0 т (тяжелый режим, пролеты 6 м)

Выбор марки стали: Ст3сп5 против 09Г2С

Условия эксплуатации грузоподъемного пути в климатических зонах Казахстана определяют требования к марке стали. На открытых площадках и в неотапливаемых ангарах металл подвергается циклическим знакопеременным нагрузкам при отрицательных температурах.

Углеродистая сталь Ст3сп5 (или Ст3пс5): подходит для отапливаемых цехов, крытых складов и мастерских, где температура внутри помещения не опускается ниже -20 °C. Обеспечивает отличную свариваемость и достаточную вязкость при умеренных статических нагрузках.

Низколегированная сталь 09Г2С (категории 12–15): обязательна для открытых эстакад, неотапливаемых терминалов, а также объектов в регионах с суровыми зимами (Северный и Центральный Казахстан). Обладает высоким пределом текучести и сохраняет ударную вязкость при морозах до -40 °C и ниже.

Для сейсмоопасных районов, включая Алматы, монорельсовые пути рассчитываются с учетом динамических горизонтальных ускорений, поэтому предпочтение отдается низколегированной стали 09Г2С с гарантией по ударной вязкости.

Расчет подвесного пути: прогиб и местный изгиб полок

При расчете монорельсового пути проверяют два независимых фактора: общий вертикальный прогиб балки между точками подвеса и локальное напряжение в полке от колеса тележки.

Согласно нормам технологического проектирования и правилам безопасности опасных производственных объектов РК, относительный прогиб подвесного монорельсового пути под действием веса тележки с номинальным грузом не должен превышать 1/400 длины пролета (для ручных талей допускается 1/300).

  • Динамический коэффициент: при расчете нагрузок вес перемещаемого груза умножают на динамический коэффициент (обычно 1,1–1,2 для электроталей) для учета раскачивания и рывков при пуске;
  • Местный изгиб полки: колесо каретки передает сосредоточенную нагрузку на консольный край нижней полки. Толщина полки балки М компенсирует этот момент, не позволяя кромке раскрываться наружу;
  • Горизонтальные поперечные силы: возникают при перекосе каретки и торможении, воспринимаются жесткостью сечения и системой боковых раскреплений.

Узлы крепления, подвесы и стыковка балок

Монтаж монорельса к несущим фермам или перекрытиям выполняют с помощью жестких или шарнирных подвесов. Непосредственная глухая приварка верха балки к перекрытию без регулировочных прокладок не рекомендуется, так как исключает возможность юстировки пути по лазерному нивелиру.

Стыковку балок по длине выполняют в зонах наименьшего изгибающего момента (на расстоянии 1/4–1/5 пролета от точки подвеса). Стыковать балку строго посередине пролета запрещено правилами устройства грузоподъемных кранов.

При болтовом соединении узлов подвеса используют только крепеж повышенной прочности. Подробнее о подборе метизов читайте в руководстве про класс прочности болтов для металлоконструкций. Сварные стыки монорельса выполняют с полным проваром стенки и полок с обязательной зачисткой шва на нижней ездовой поверхности заподлицо с основным металлом.

Чек-лист для снабженца при закупке балки серии М

  1. Сверка номера профиля и индекса «М»: убедитесь, что в спецификации и счете указана именно балка 24М, 30М или 36М по ГОСТ 19425-74, а не общестроительный двутавр 24Б1 или 30Б1;
  2. Контроль марки стали: требуйте сертификат завода-изготовителя с указанием плавки, химического состава и ударной вязкости (для наружных путей — сталь 09Г2С);
  3. Проверка геометрии ездовой полки: кривизна балки в горизонтальной и вертикальной плоскостях не должна превышать 1 мм на 1 метр длины;
  4. Согласование заводской резки: шестиметровые и двенадцатиметровые хлысты рационально нарезать в проектный размер до отгрузки. О том, как оптимизировать раскрой, читайте в статье про резку металлопроката в размер;
  5. Организация доставки: тяжелые балки требуют бортовых длинномеров с надежной увязкой, исключающей деформацию полок при транспортировке.

На металлобазе АТЛАНТ Snab City в Алматы всегда в наличии сертифицированные монорельсовые балки серии М из сталей Ст3сп и 09Г2С. Мы выполняем профессиональную резку в размер на ленточнопильных станках и организуем оперативную доставку манипуляторами и длинномерами по объектам Алматы и всему Казахстану.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный швеллер или двутавр 20Б1 для тельфера на 1 тонну?

Использование обычных профилей Б1 или швеллеров допускается только для легких ручных талей с редким использованием на пролетах до 1,5–2 метров. Для электрического тельфера тонкая полка двутавра Б1 быстро деформируется под колесами тележки. Стандартом безопасности является балка 18М или 24М.

Почему ролики тележки заклинивает на ездовой полке балки серии М?

Причиной заклинивания чаще всего является неправильная регулировка шайб на траверсе каретки либо использование роликов под плоскую полку вместо конических. У балки серии М уклон внутренних граней составляет 12%, поэтому катки тележки должны иметь соответствующий конический профиль катания.

Как правильно оформить стык двух монорельсовых балок?

Стык размещают на расстоянии 1/4–1/5 пролета от опоры. Сварку выполняют со скосом кромок и полным проваром. Нижнюю плоскость и внутренние скосы полок тщательно шлифуют шлифмашинкой заподлицо, чтобы колеса тележки проходили стык плавно, без ударов и заеданий.

Каков допустимый износ полки монорельса до выбраковки пути?

Согласно правилам безопасной эксплуатации грузоподъемных кранов, уменьшение толщины ездовой полки вследствие износа более чем на 10% от первоначальной проектной величины требует вывода пути из эксплуатации и замены изношенного участка балки.

Вывод

Монорельсовая двутавровая балка серии М — безальтернативный материал для монтажа подвесных путей талей, тельферов и кран-балок. Ее утолщенные наклонные полки обеспечивают ресурс конструкции при интенсивных грузоподъемных операциях. Точный расчет пролетов, выбор низколегированной стали 09Г2С для неотапливаемых зон и соблюдение технологии стыковки гарантируют безаварийную работу оборудования на десятилетия.
