Создание прочного резьбового соединения в тонком металле толщиной от 0,5 до 3,0 мм — частая инженерная задача при сборке шкафов автоматики, вентиляционных систем, фасадных кассет и каркасных металлоконструкций. Нарезать полноценную резьбу метчиком в стенке толщиной 1,5 мм невозможно: 1–2 витка сорвутся при первой же затяжке стандартного болта.

Приварка приварных гаек требует сварочного поста, зачистки брызг и портит защитное цинковое или полимерное покрытие. В таких узлах стандартным решением выступают резьбовые заклепки-гайки (клепальные гайки), которые монтируются с одной стороны детали за считанные секунды.

Конструкция и принцип работы резьбовой заклепки

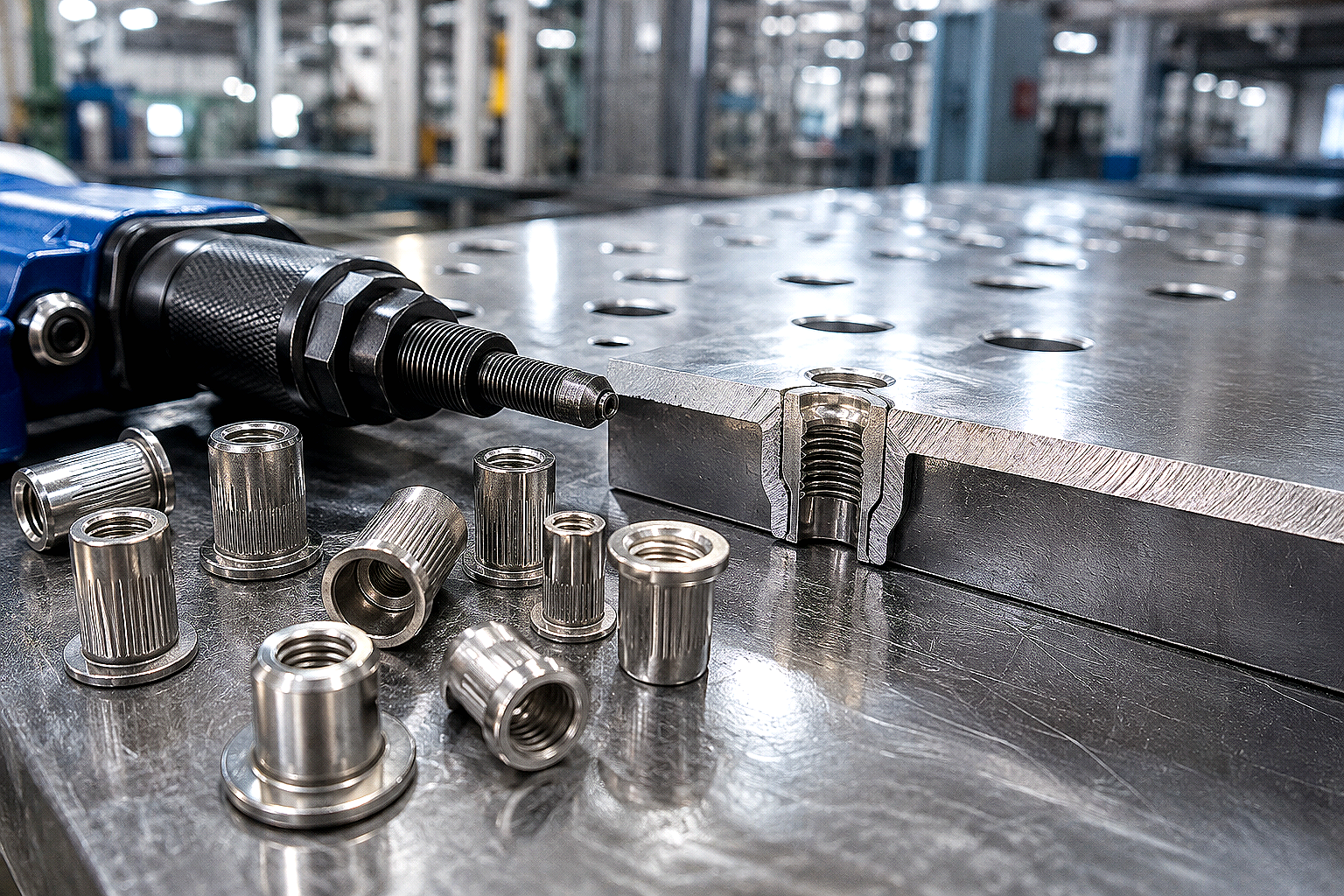

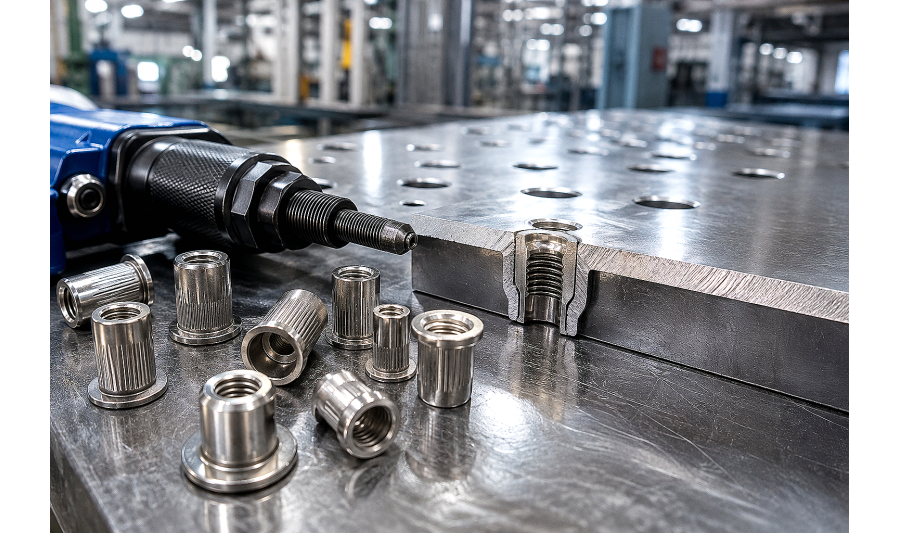

Резьбовая заклепка представляет собой полую металлическую втулку, состоящую из трех функциональных зон: закладной головки (буртика), деформируемой тонкостенной камеры сминания и внутренней зоны с метрической резьбой.

Монтаж выполняется специализированным заклепочником. Резьбовой шток инструмента вкручивается во внутреннюю резьбу заклепки, после чего тяговый механизм втягивает шток на себя. Ненарезанная тонкостенная часть заклепки сминается с обратной стороны листа, формируя жесткое замыкающее кольцо, которое намертво зажимает базовый металл.

  • Односторонний доступ: монтаж возможен в закрытые трубы, коробчатые балки и полые профили, где нет доступа к обратной стороне;
  • Сохранение антикоррозийного слоя: деталь не нагревается, цинковое или порошковое покрытие вокруг отверстия остается целым;
  • Чистота и скорость: соединение готово к восприятию силовой нагрузки сразу после вытягивания штока без дополнительной калибровки резьбы.

Форма гильзы: цилиндрическая гладкая, рифленая или шестигранная

Главный эксплуатационный риск резьбовой заклепки — проворачивание в посадочном отверстии при затяжке или откручивании силового болта. Стойкость к крутящему моменту напрямую зависит от внешней геометрии гильзы.

Гладкая цилиндрическая гильза подходит для легких ненагруженных соединений в мягких металлах или пластике. Ее удерживает только сила трения деформированного буртика.

Рифленая гильза (с продольной накаткой) имеет внешние насечки, которые при деформации врезаются в стенки отверстия. Это увеличивает сопротивление крутящему моменту на 40–60% по сравнению с гладкой заклепкой и является универсальным выбором для листовой стали.

Шестигранные и полушестигранные заклепки гарантируют 100% защиту от проворачивания даже при превышении нормативного момента затяжки. Они устанавливаются в предварительно пробитые или профрезерованные шестигранные отверстия и применяются в вибронагруженных узлах промышленного оборудования и спецтехники.

Тип опорного буртика: плоский, потайной и микроборт

Геометрия головки заклепки определяет зазор между соединяемыми деталями и способ подготовки отверстия.

  • Плоский (стандартный) буртик: выступает над поверхностью листа на 0,8–1,5 мм. Обеспечивает максимальную площадь опирания и удерживает наибольшую нагрузку на вырыв. Не требует зенковки;
  • Потайной буртик (90°): монтируется заподлицо с плоскостью листа. Требует предварительной зенковки отверстия, поэтому применяется на листовом прокате толщиной не менее 1,5–2,0 мм;
  • Уменьшенный буртик (микроборт): имеет минимальную высоту выступа (около 0,3–0,5 мм). Устанавливается в прямое отверстие без зенковки, оставляя поверхность практически гладкой для плотного прилегания ответной детали.

Справочная таблица: размеры, диапазон зажима и нагрузки резьбовых заклепок

Для правильного расчета прочности узла приводим технические параметры стальных оцинкованных резьбовых заклепок с рифленой гильзой и плоским буртиком:

РезьбаДиаметр сверления (мм)Толщина пакета / зажим (мм)Момент затяжки (Н·м)Нагрузка на вырыв (кН)Нагрузка на срез (кН)
М35,0 (+0,1)0,5 – 2,01,5 – 2,03,81,6
М46,0 (+0,1)0,5 – 2,53,5 – 5,06,22,4
М57,0 (+0,1)0,5 – 3,06,0 – 8,010,53,8
М69,0 (+0,1)0,5 – 3,011,0 – 14,016,05,2
М811,0 (+0,1)0,8 – 3,524,0 – 28,026,08,4
М1013,0 (+0,1)1,0 – 4,042,0 – 50,037,012,5
М1216,0 (+0,1)1,0 – 4,570,0 – 80,048,017,0

Выбор материала: углеродистая сталь, нержавейка AISI 304 или алюминий

Материал заклепки подбирают под металл соединяемых конструкций во избежание образования электрохимической гальванической пары.

Стальные оцинкованные заклепки — самый распространенный крепеж для черного листового металла и оцинкованных профилей. Слой цинка толщиной 5–8 мкм защищает деталь от коррозии в условиях нормальной влажности.

Нержавеющие заклепки из аустенитной стали AISI 304 (А2) и кислотостойкой AISI 316 (А4) незаменимы в пищевой промышленности, резервуарах, уличных фасадных системах и химических цехах. Они обладают повышенной прочностью на срез и не ржавеют во влажной среде Алматы.

Алюминиевые заклепки (сплавы AlMg3, AlMg5) применяются для монтажа в алюминиевый лист и легкие профили. Они пластичны, требуют меньшего тягового усилия при установке, но имеют более низкие предельные нагрузки на срыв резьбы.

Типичные ошибки при установке резьбовых заклепок

  • Неправильный диаметр отверстия: увеличенное отверстие приводит к перекосу гильзы и снижению несущей способности замка на 50%. Сверлите строго по нормативу с допуском не более +0,1 мм;
  • Превышение рабочего хода заклепочника: чрезмерное натяжение штока вырывает первые витки внутренней резьбы заклепки еще до закручивания рабочего болта;
  • Недотяжка заклепки: если ход штока недостаточен, замыкающий буртик не обожмет лист плотно. В результате заклепка начнет проворачиваться при первой попытке затянуть болт;
  • Игнорирование толщины пакета (Grip Range): если толщина листа больше паспортного диапазона заклепки, обратный буртик не сможет сформироваться корректно;
  • Перекос инструмента при вытяжке: заклепочник необходимо удерживать строго под углом 90° к плоскости листа, иначе резьба замнется под углом.

Чек-лист для снабженца перед закупкой

  1. Замерьте суммарную толщину соединяемых металлических листов микрометром или штангенциркулем;
  2. Уточните тип резьбы сопрягаемого крепежа (обычно стандартный шаг метрической резьбы М4–М12);
  3. Определите требуемую гладкость поверхности: если зазор между слоями недопустим, выбирайте микроборт или потайной буртик;
  4. Проверьте совместимость рабочего штока и насадок вашего заклепочника с выбранным типоразмером и материалом заклепок;
  5. Согласуйте объем поставки на складе АТЛАНТ Snab City в Алматы для оперативной доставки крепежа прямо на производственную площадку.

FAQ

Можно ли установить резьбовую заклепку обычным болтом и гайкой без специнструмента?

Для единичного ремонта можно использовать высокопрочный болт с накрученной гайкой и двумя шайбами. Удерживая болт ключом от прокручивания, гайку затягивают вторым ключом, заставляя гильзу сминаться. Однако для серийного производства этот метод не подходит из-за высокого риска срыва резьбы и нестабильного усилия обжатия.

Какой заклепочник выбрать: ручной, аккумуляторный или пневмогидравлический?

Ручные двуручные заклепочники подходят для диаметров от М3 до М8 при небольших объемах сборки. Для серийного производства шкафов, вентиляции или фасадных работ с крепежом М6–М12 необходим пневмогидравлический или аккумуляторный инструмент с точной регулировкой рабочего хода и силы тяги.

Как демонтировать неправильно установленную резьбовую заклепку?

Закладной буртик заклепки аккуратно высверливают сверлом, диаметр которого равен диаметру посадочного отверстия (или на 0,5 мм больше диаметра резьбы). После срезания головки остаток гильзы выбивают бородком внутрь полости профиля.

Почему заклепка проворачивается при затяжке болта?

Основными причинами являются несоответствие диаметра отверстия (слишком большое отверстие), недостаточный ход заклепочника при монтаже (недотяжка) либо использование гладкой цилиндрической заклепки вместо рифленой при высоких моментах затяжки.

Вывод

Резьбовая заклепка-гайка — это надежный и технологичный способ формирования резьбовых узлов в тонкостенных профилях и листовом прокате. Правильный подбор рифления гильзы, типа буртика и контроль хода инструмента гарантируют прочное соединение, устойчивое к статическим и вибрационным нагрузкам. В компании АТЛАНТ Snab City представлен полный сортамент метизов, листового проката и профильных труб с оперативной отгрузкой со склада в Алматы и доставкой по всему Казахстану.
