Что проверить до бетонирования: стальной водяной контур из ВГП для обогрева пандуса и ступеней
Стальная труба ВГП в плите пандуса работает, но только если до заливки закрыты шесть вопросов: масса контура, удлинение, наружная защита, антифриз, опрессовка и выпуски. Разбираем, что проверить и когда проще электрокабель.

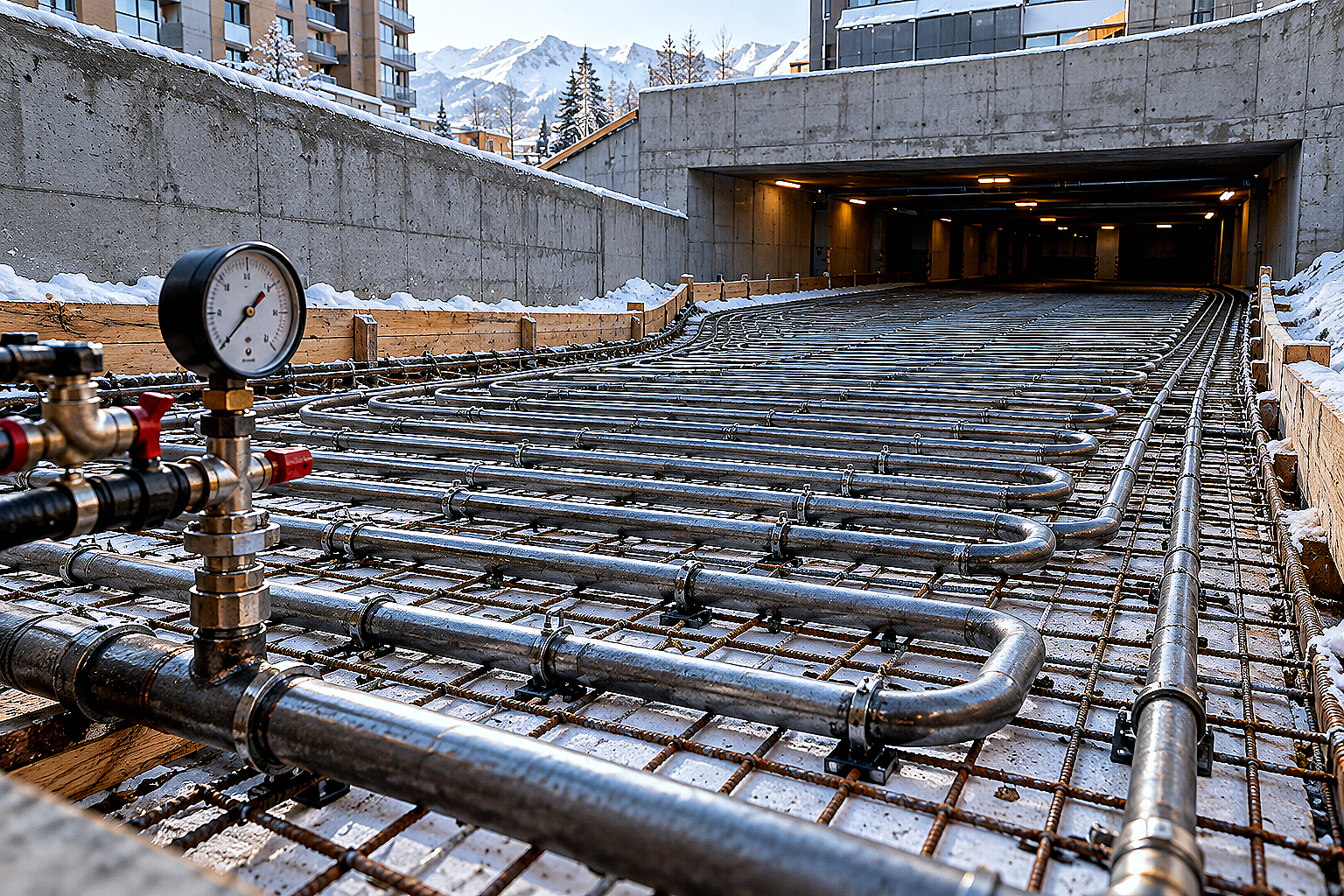

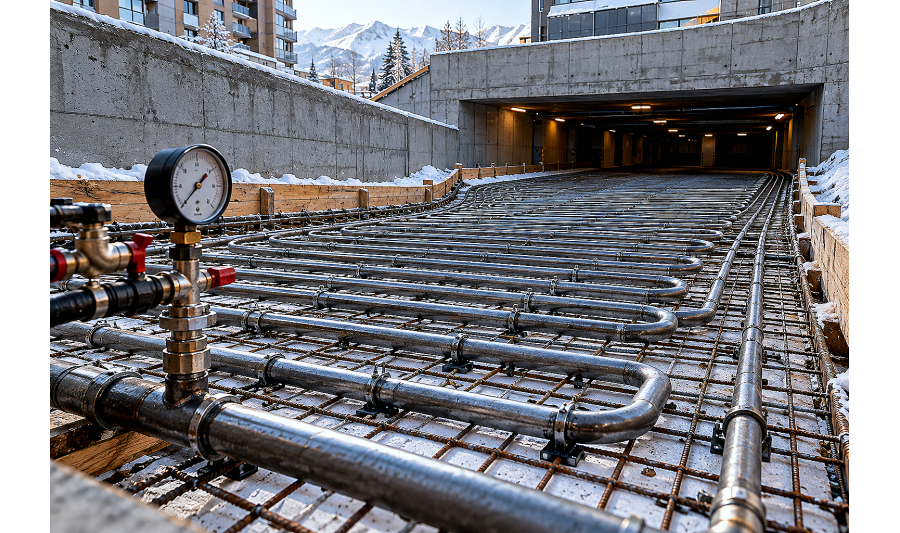

Да, стальная труба ВГП подходит для водяного обогрева пандуса и ступеней: она жёсткая, не сминается арматурой и вибратором, а контур можно сварить в неразъёмную систему. Но подходит она не всегда и не «сама по себе» — всё решают источник тепла, защита снаружи и то, что вы успеете проверить до заливки.
После бетонирования контур не откроешь. Поэтому главный вопрос не «какую трубу взять», а «что должно быть проверено и записано, пока плита ещё не залита». Ниже — сравнение с электрокабелем, расчёты по массе и удлинению и таблица рисков.
Водяной контур или электрокабель: честное сравнение
Универсального победителя нет. На маленьких ступенях и коротком участке кабель часто проще и дешевле в исполнении, а стальной водяной контур оправдан там, где площадь большая, есть источник тепла и нужна механическая стойкость.
| Критерий | Стальной водяной контур | Электрокабель или мат |
|---|---|---|
| Что нужно кроме самой трубы | Источник тепла, насос, коллектор, автоматика, незамерзающий теплоноситель | Питающая линия, термостат, датчики; водяной обвязки нет |
| Стойкость к ударам при укладке и заливке | Высокая: жёсткая стенка не сминается при ходьбе и вибрировании | Изоляцию можно повредить, нужен осторожный монтаж и проверка после заливки |
| Риск при остановке системы | Если залита вода и тепло пропало — замерзание и разрыв, поэтому нужен антифриз | Замерзать в кабеле нечему, но при отказе зона просто перестаёт греть |
| Масса на этапе укладки | Считается и учитывается: трубы тяжёлые, нужны подставки и фиксация | Мало влияет на каркас |
| Ремонт после заливки | Утечку в плите найти и устранить трудно: вскрытие бетона | Повреждение тоже вскрывает плиту, но течи теплоносителя нет |
| Когда логично выбирать | Большая площадь, рядом есть тепловой источник, нужна «железная» надёжность трассы | Небольшие участки, ступени, где тянуть водяную обвязку нецелесообразно |
Если у вас нет ни котельной, ни ИТП поблизости, а участок — три-четыре ступени, водяной контур ради него обычно не нужен. Если же пандус большой и тепло рядом, сталь — разумный вариант.
Что посчитать до заливки: масса, удлинение, объём
Масса контура
Стальной контур весит заметно, и это надо знать до того, как его положат на арматурную сетку. Берём массу 1 м обыкновенной серии: Ду 15 — 1,28 кг, Ду 20 — 1,66 кг, Ду 25 — 2,39 кг.
Пример: 100 м Ду 20 обыкновенной серии = 100 × 1,66 = 166 кг. Для Ду 15 те же 100 м дадут 128 кг, для Ду 25 — 239 кг. Эти цифры нужны и снабженцу для заказа, и прорабу, чтобы подпорки и хомуты на каркасе не продавились и контур не «сел» к опалубке.
Тепловое удлинение
Сталь удлиняется по формуле ΔL = α × L × Δt, где α ≈ 0,012 мм/(м·°C). Δt здесь — разница между температурой трубы при монтаже и в работе.
Для участка 20 м: при Δt 40 °C удлинение 0,012 × 20 × 40 = 9,6 мм, при Δt 60 °C — 14,4 мм. Бетон частично сдерживает трубу по длине, но у выходов из плиты, на пересечении деформационных швов и в местах жёсткой заделки движение никуда не девается. Поэтому эти узлы закладывают по проекту, а не «как получится». Подробнее о компенсации удлинений — в статье про компенсаторы и неподвижные опоры для теплосетей.
Объём теплоносителя
Внутренний диаметр Ду 20 обыкновенной серии — 21,2 мм, сечение π × 21,2² / 4 ≈ 353 мм². На 100 м это 353 × 100 000 ≈ 35,3 млн мм³, то есть около 35 л. Столько антифриза нужно только на сам контур, плюс коллектор и обвязка.
Тепловую мощность, шаг укладки, длину петель и температурный график считает проектировщик. Заранее подбирать их «по аналогии» не стоит: от этого зависят и Ду, и количество труб, и масса.
Риски до бетонирования и порядок работ
Таблица ниже — рабочий список того, что чаще всего выходит боком после заливки. По каждому риску есть способ закрыть его заранее.
| Риск | Чем грозит | Как закрыть |
|---|---|---|
| Наружная коррозия чёрной трубы | Потеря стенки, сквозное повреждение там, где бетон пропускает влагу | Очистить, загрунтовать и покрасить по проекту; в местах швов восстановить покрытие. Основы — в статье про защиту металла от коррозии |
| Вода вместо антифриза | При остановке насоса или потере тепла контур замерзает и рвётся изнутри | Незамерзающий теплоноситель с присадками, подобранный проектировщиком по составу и концентрации |
| Течь в сварном стыке | Утечка внутри плиты; вскрытие бетона и остановка системы | Опрессовка до заливки и контроль под давлением во время бетонирования; давление и выдержка — по проекту |
| Резьба в теле плиты | Самое слабое место контура, к которому не подобраться | Внутри бетона только сварные неразъёмные соединения; резьбу оставляют в доступных узлах. Разбор — в статье сварка или резьба |
| Неучтённая масса контура | Прогиб каркаса, контур «садится» на опалубку и теряет проектную глубину | Посчитать по таблице масс (100 м Ду 20 = 166 кг), поставить подкладки и хомуты с нужным шагом |
| Неучтённое удлинение у выходов | Трещины в бетоне и напряжение на коллекторном узле | Предусмотреть гибкие участки и свободный ход у выходов и швов по проекту |
| Неточные выпуски | Контур не доходит до коллектора, нужны лишние стыки; позже сверлят и повреждают трубу | Выставить выпуски по проекту, закрыть заглушками, пометить и сделать исполнительную схему с привязками |
Заводское испытание трубы по ГОСТ 3262-75 (2,4 МПа для лёгких и обыкновенных, 3,1 МПа для усиленных) говорит о качестве самой трубы. Это не рабочее давление контура и не давление опрессовки смонтированной системы: его назначает проект. Свои цифры тут придумывать нельзя.
Перед заливкой пройдите по чек-листу:
- Сверить проект: Ду, серия стенки, схема петель, расположение выпусков и деформационных швов.
- Принять трубу на объекте: проверить размеры и маркировку, сравнить фактическую массу с расчётной.
- Выполнить защиту наружной поверхности и восстановить покрытие в зоне швов.
- Смонтировать контур на подставках с фиксацией, не допуская провисания между опорами.
- Выполнить сварку, оформить журнал и исполнительную схему с привязкой выпусков.
- Опрессовать контур до заливки по проекту, при необходимости устранить течи и повторить.
- Держать контур под давлением с манометром во время бетонирования и вибрирования.
- После набора прочности повторить проверку и только затем заполнять незамерзающим теплоносителем.
Газ, пожарные и паровые системы рассчитываются и монтируются только по проекту силами организаций с допусками; для обогрева пандуса это отдельная задача со своим расчётом.
В каталоге АТЛАНТ Snab City есть трубы ВГП Ду 15–80 (14 позиций), цены по запросу. Если нужна резка в размер для петель и выпусков в Алматы, это тоже можно уточнить у менеджера.
FAQ
Можно ли залить контур просто водой, если пандус зимой не будет простаивать?
Рисковать не стоит. Любая остановка насоса, пропажа питания или отказ источника тепла — и вода в плите может замёрзнуть, а замёрзшую трубу в бетоне не заменить. Поэтому в наружных контурах используют незамерзающий теплоноситель, подбираемый проектировщиком.
Допустима ли резьба на трубах внутри бетона?
Не стоит. Резьба — самое слабое место, а после заливки к ней нет доступа. Внутри плиты соединения делают сварными, резьбу оставляют только в коллекторном узле, куда можно подобраться.
Нужно ли учитывать тепловое удлинение, если труба в бетоне?
Да, особенно у выходов из плиты и на пересечении швов. Для участка 20 м при Δt 40 °C удлинение составит 0,012 × 20 × 40 = 9,6 мм. Как это закрыть конструктивно, определяет проект.
Заводское испытание трубы 2,4 или 3,1 МПа — это давление опрессовки моего контура?
Нет. Эти значения по ГОСТ 3262-75 подтверждают качество трубы на заводе. Давление и порядок опрессовки смонтированного контура задаёт проект, а не табличное значение трубы.
Вывод
Стальной водяной контур из ВГП оправдан на крупных пандусах, где рядом есть тепловой источник, но требует дисциплины до заливки: масса, удлинение, защита снаружи, антифриз, опрессовка и точные выпуски. Если участок небольшой, сравните с электрокабелем без предубеждений. Для расчёта потребности в трубе и резки под ваш проект обратитесь к менеджеру АТЛАНТ Snab City в Алматы.
