При изготовлении распределительных щитов ВРУ, шкафов автоматики, серверных стоек, терминалов и корпусов вентиляционного оборудования в Алматы и других регионах Казахстана базовым материалом выступает тонколистовой холоднокатаный прокат. В отличие от горячекатаной стали, холоднокатаный лист обладает минимальными отклонениями по толщине, гладкой поверхностью без окалины и высокой пластичностью.

Однако снабженцы и операторы станков с ЧПУ регулярно сталкиваются с технологическим браком. При гибке на кромкогибе металл дает трещины по линии сгиба, при координатной пробивке заготовку скручивает «пропеллером», а после порошковой полимеризации на готовом шкафу вздуваются кратеры. Чтобы избежать убытков, нужно разбираться в марках стали, категориях вытяжки и группах отделки поверхности.

Марки стали для корпусного производства: 08пс, 08кп и 08ю

Для изготовления тонкостенных корпусных деталей применяют качественные низкоуглеродистые стали по ГОСТ 16523-89 и ГОСТ 9045-93. Содержание углерода в них не превышает 0,08–0,10%, что обеспечивает мягкость металла и устойчивость к динамическим деформациям при штамповке.

Выбор степени раскисления стали напрямую влияет на поведение листа в раскройном и гибочном цехе:

  • Сталь 08кп (кипящая): наиболее доступная по цене, но склонная к естественному старению. Со временем металл теряет пластичность и при гибке под прямым углом может давать микронадрывы на внешнем радиусе;
  • Сталь 08пс (полуспокойная): универсальный стандарт для цехов металлообработки. Имеет стабильную внутреннюю структуру, отлично режется волоконным лазером и держит гибку без раскрытия микропор;
  • Сталь 08ю (раскисленная алюминием): прокат глубокой и весьма глубокой вытяжки (категории Г, ВГ по ГОСТ 9045-93). Не подвержен деформационному старению, выдерживает сложную вытяжку, радиусную гибку без припуска и рельефную формовку вентиляционных жалюзи.

Если на корпусе шкафа предусмотрены вентиляционные решетки типа «жалюзи» или угловая формовка замковых элементов, рекомендуется закупать лист марки 08ю, чтобы исключить разрывы кромок в зоне растяжения.

Точность прокатки по ГОСТ 19904-90 и разнотолщинность

Современные координатно-пробивные прессы и волоконные лазерные комплексы чувствительны к разнотолщинности заготовки. Сортамент холоднокатаного листового проката регламентируется ГОСТ 19904-90.

По точности изготовления лист классифицируется на три категории:

  • ВТ: высокая точность по толщине (допуск ±0,03–0,05 мм на толщинах 1,0–1,5 мм);
  • ПТ: повышенная точность (допуск ±0,06–0,08 мм);
  • БТ: нормальная точность (допуск до ±0,10–0,12 мм).

Для точной посадки замков, уплотнителей и дверных петель в электрошкафах со степенью защиты IP54–IP65 перепад толщины листа даже в 0,1 мм критичен. Неравномерная толщина меняет угол гиба на станке с ЧПУ без адаптивной системы компенсации, что приводит к перекосу дверей и зазорам в контуре уплотнения.

Группы отделки поверхности: от матовой основы до полимерного глянца

Поверхность холоднокатаного проката определяет долговечность порошкового покрытия. В соответствии с ГОСТ 16523-89 тонколистовой прокат подразделяют на три группы отделки:

  • Группа I (особо высокой отделки): не допускает царапин, пор и раковин. Используется для лицевых панелей приборов, терминалов самообслуживания и дизайнерских корпусов;
  • Группа II (высокой отделки): допускает единичные мелкие риски и легкую шероховатость в пределах допусков. Основной промышленный выбор для производства серверных шкафов, щитов учета и трансформаторных подстанций;
  • Группа III (повышенной отделки): допускает локальные следы валков и небольшую матовость. Подходит для внутренних монтажных панелей и скрытых перегородок.

По характеру поверхности предпочтителен матовый (шероховатый) прокат. Микрошероховатость обеспечивает максимальную механическую адгезию эпоксидно-полиэфирной порошковой краски при термической полимеризации в камере при температуре 180–200 °C.

Сравнение параметров холоднокатаного листа для корпусных изделий

В таблице ниже приведены типовые параметры холоднокатаного проката, применяемого для сборки щитового и телекоммуникационного оборудования.

Элемент электрошкафаРекомендуемая толщина (мм)Марка сталиГруппа отделкиОсобенности обработки
Корпус и каркас шкафа IP54/651,5 – 2,008пс / 08юII (высокая)Гибка под 90° с малым радиусом, приварка заземляющих шпилек
Дверь навесная1,2 – 1,508псI или IIТребует идеальной плоскостности (ПВ или ПО) без хлопунов
Монтажная плата (шасси)2,0 – 2,508пс / Ст3спIII (повышенная)Нарезка резьбы, вырубка отверстий под din-рейки, оцинкование
Защитные экраны и пластроны0,8 – 1,008юII (высокая)Штамповка вентиляционных жалюзи, глубокая отбортовка
Кабельные люки и заглушки1,0 – 1,208кп / 08псII или IIIЛазерная резка контура, запрессовка резьбовых заклепок

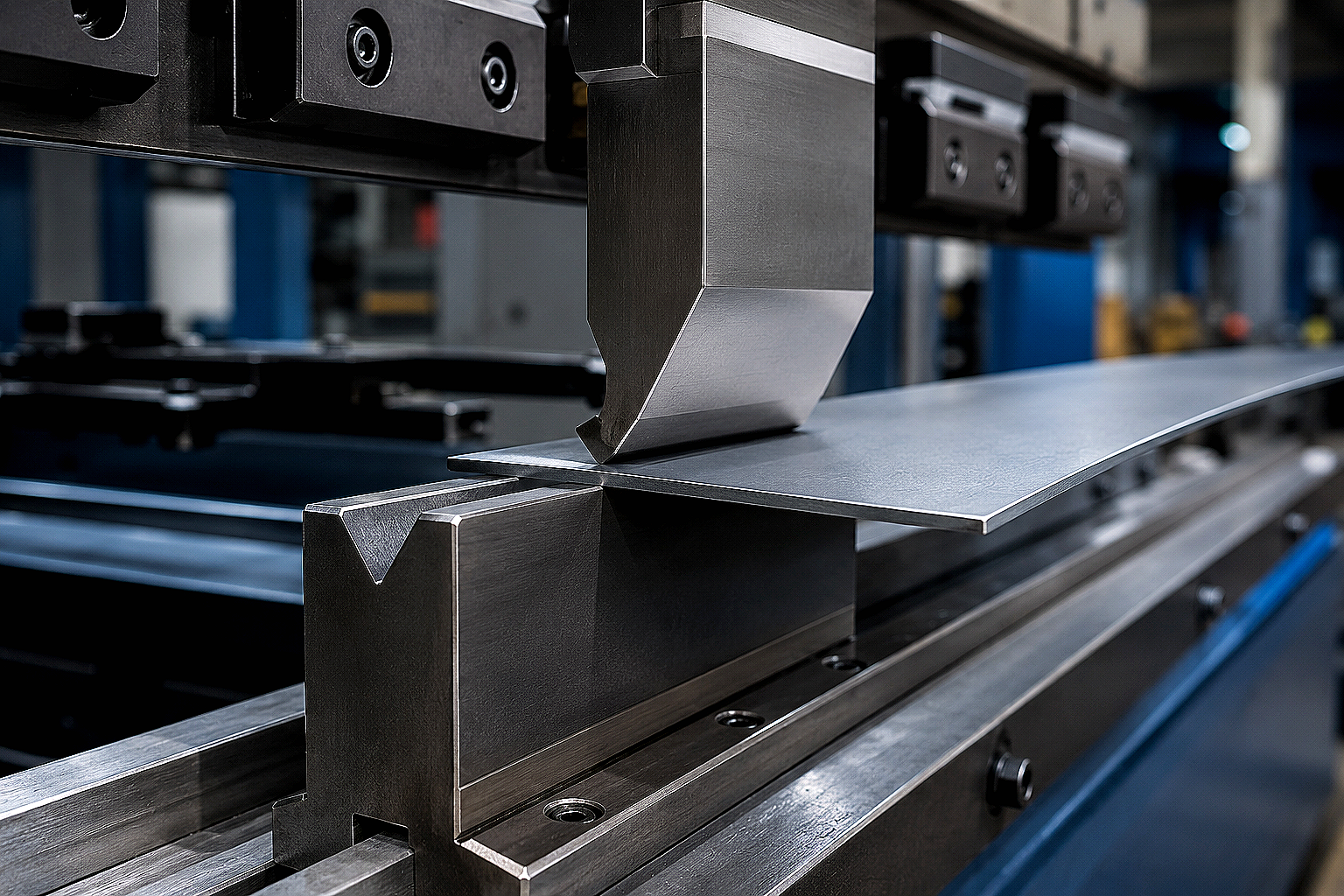

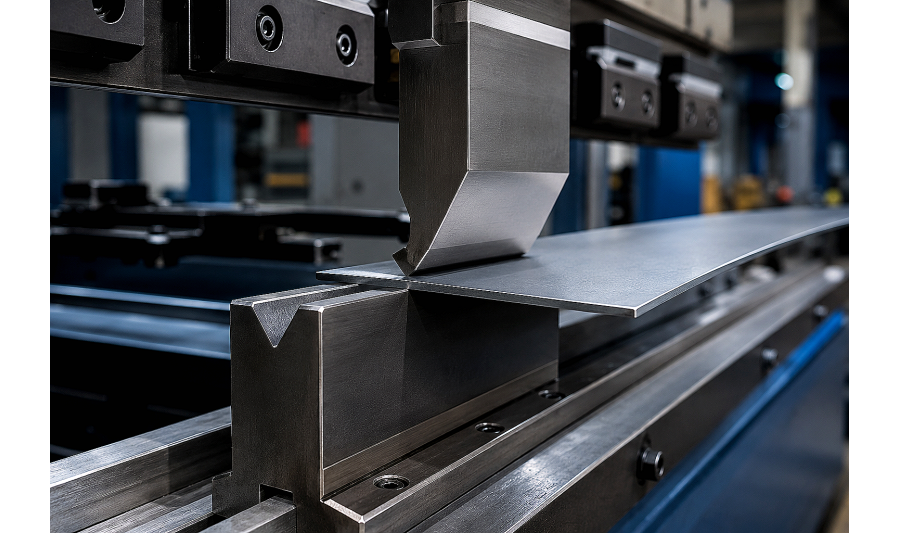

Гибка на листогибочных прессах с ЧПУ: предотвращение трещин и учет волокон

При гибке тонколистового металла на гидравлических прессах важно учитывать направление прокатки листа. Прочность и пластичность вдоль и поперек волокон различаются на 10–15%.

Правила безаварийной гибки холоднокатаного листа:

  • Направление гиба: линия гиба должна располагаться поперек направления волокон проката или под углом 45°. Гибка вдоль волокон часто вызывает микротрещины на наружном радиусе;
  • Минимальный радиус гиба: для сталей 08пс и 08ю минимальный внутренний радиус принимается равным 0,5–1,0 толщины листа ($R_{min} = 1 imes s$);
  • Учет пружинения: холоднокатаная сталь после гибки разгибается на 1–2°. На станках с ЧПУ в систему вводят поправку на угол упругого возврата в зависимости от предела текучести партии;
  • Раскрой с учетом гиба: перед резкой важно правильно рассчитать развертку с использованием K-фактора (нейтрального слоя), о чем подробно рассказано в нашем материале про гибку листового металла.

Если вам требуется предварительный раскрой заготовок без отходов, ознакомьтесь с рекомендациями по раскрою листового металла.

Подготовка к порошковой покраске: обезжиривание и фосфатирование

Порошковая окраска электротехнических шкафов требует чистой поверхности. На складе холоднокатаный лист хранится со слоем консервационного масла, предохраняющего сталь от атмосферной влаги.

Технологический цикл подготовки включает следующие этапы:

  1. Обезжиривание: удаление консервационных и технологических масел щелочными растворами при температуре 50–60 °C;
  2. Промывка деминерализованной водой: смыв остатков щелочи для предотвращения щелочной коррозии под слоем краски;
  3. Железофосфатирование или цинкофосфатирование: создание тонкого нанокристаллического фосфатного слоя, увеличивающего адгезию порошкового полимера в 3–4 раза;
  4. Сушка в печи: полное удаление влаги перед напылением порошка в электростатическом поле.

Если пропустить фосфатирование и ограничиться только протиркой растворителем, полимерное покрытие на уличных шкафах в условиях климата Казахстана начнет отслаиваться пластами уже через 1–2 сезона.

Хранение и защита от конденсата на складе

Холоднокатаный лист без защитного полимерного слоя крайне уязвим к влаге. При резких суточных перепадах температуры в Алматы на плотно сложенных пачках металла выпадает конденсат. Капиллярный подсос влаги между листами приводит к образованию белой или рыжей точечной коррозии уже через 48 часов.

Хранить пачки необходимо в закрытых сухих складах на деревянных брусках высотой не менее 100 мм от пола. Нельзя распаковывать холодную пачку металла сразу после заноса с улицы в теплый цех: металл должен отстояться в заводской упаковке не менее суток для выравнивания температуры.

В компании АТЛАНТ Snab City в Алматы холоднокатаный листовой прокат хранится в крытых складских комплексах с контролем влажности. Мы организуем быструю доставку проката требуемого раскроя и толщины на ваше производство.

Часто задаваемые вопросы (FAQ)

Чем принципиально отличается лист 08пс от горячекатаного листа Ст3сп?

Холоднокатаный лист 08пс изготавливается методом холодной прокатки травленой заготовки, имеет гладкую поверхность без окалины, строгие допуски по толщине (до сотых долей миллиметра) и высокую пластичность. Горячекатаный лист Ст3сп имеет слой окалины, большие допуски и предназначен преимущественно для сварных несущих конструкций, а не для прецизионных корпусов.

Какой толщины холоднокатаный лист выбрать для уличного распределительного щита?

Для уличных шкафов рекомендуется использовать лист толщиной не менее 1,5 мм для стенок и 2,0 мм для каркаса и навесных дверей. Это обеспечивает необходимую антивандальную жесткость, предотвращает коробление дверного полотна и гарантирует плотное прилегание уплотнителя по стандарту IP54–IP65.

Почему после гибки на кромкогибе лопается металл на углах?

Основных причин две: гибка была выполнена вдоль направления прокатки волокон металла либо использовался слишком малый радиус гибочного пуансона ($R < 0,5 imes s$). Также растрескивание наблюдается при использовании состаренной кипящей стали марки 08кп вместо раскисленной 08пс или 08ю.

Можно ли варить холоднокатаный лист полуавтоматом без коробления?

Да, холоднокатаные стали 08пс и 08ю свариваются без ограничений. Однако из-за малой толщины (1,0–1,5 мм) сварку выполняют короткими прихватками (длиной 10–15 мм с шагом 100–150 мм) либо точечной контактной сваркой, чтобы избежать термических поводок тонкого полотна.

Вывод

Качество готового электрощита, терминала или серверного шкафа напрямую зависит от правильного подбора холоднокатаного листа. Использование качественных сталей 08пс и 08ю по ГОСТ 19904-90 с высокой группой отделки поверхности позволяет исключить брак при лазерной резке и гибке на ЧПУ, а также гарантирует безупречный вид порошкового покрытия на долгие годы.

Специалисты компании АТЛАНТ Snab City подберут холоднокатаный лист нужной толщины и формата, организуют резку в размер и обеспечат оперативную поставку партий проката со склада в Алматы по всему Казахстану.
