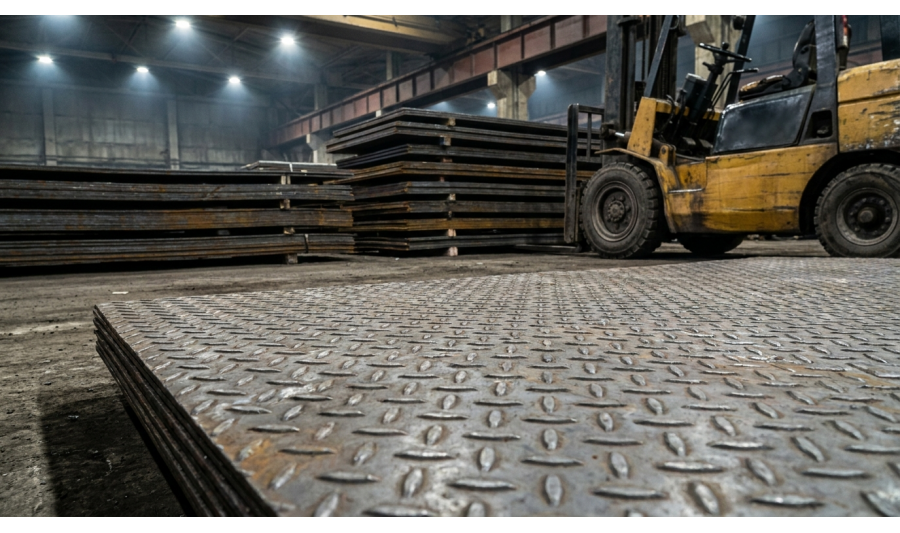

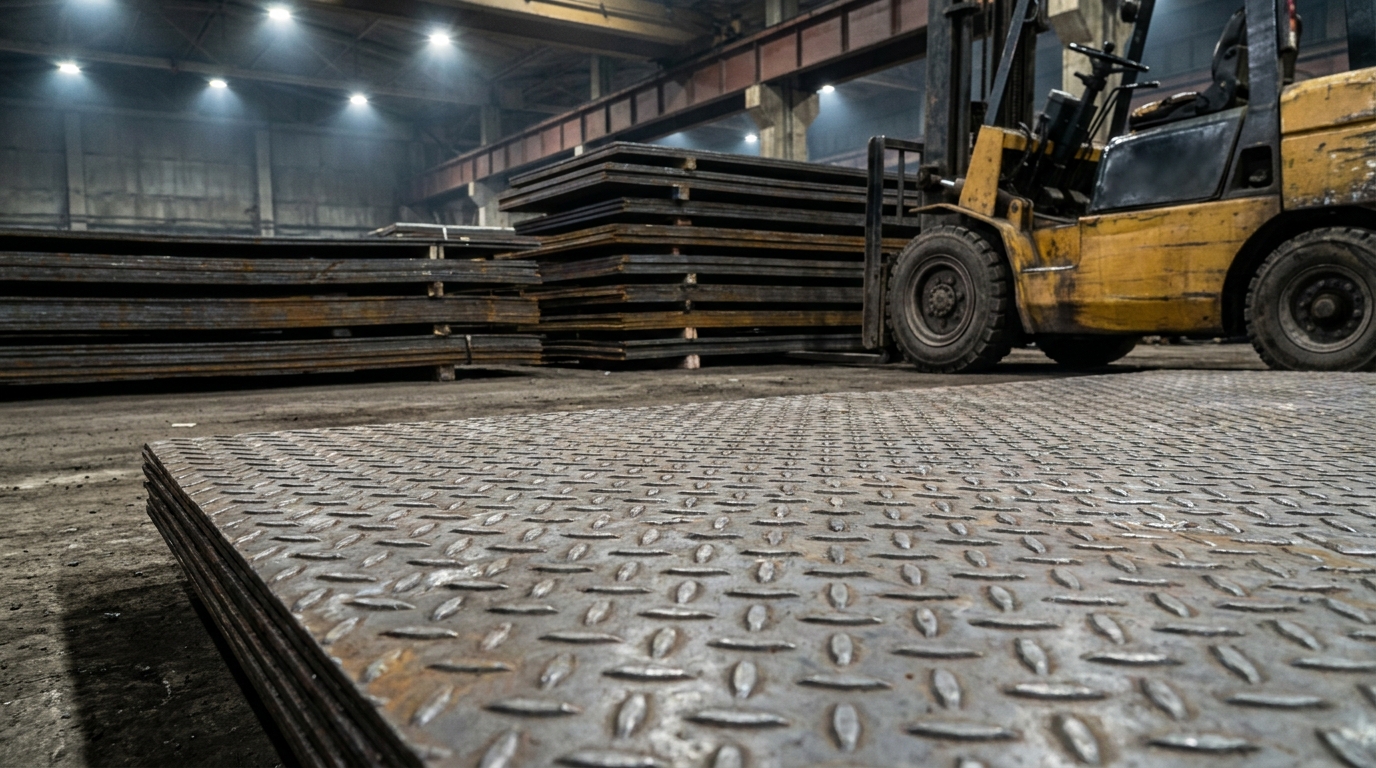

Стальной рифленый лист - это горячекатаный плоский прокат с односторонними выпуклыми рифлями. Его применяют для изготовления настилов, площадок обслуживания, лестничных ступеней, переходов, пандусов, кузовов, платформ и других поверхностей, где требуется повысить сцепление и износостойкость покрытия.

Рифление снижает риск скольжения по сравнению с гладким листом, но не делает поверхность полностью безопасной при наличии льда, масла, грязи или большого количества воды. В сложных условиях дополнительно предусматривают дренаж, регулярную очистку, подходящее защитное покрытие и выполнение требований охраны труда.

При выборе рифленого листа учитывают не только рисунок и толщину. Для настила важны марка стали, размеры листа, точность прокатки, плоскостность, расстояние между опорами, сосредоточенные нагрузки, допустимый прогиб, способ крепления и условия эксплуатации.

ГОСТ 8568-77: область применения стандарта

ГОСТ 8568-77 распространяется на горячекатаные стальные листы общего назначения с односторонним ромбическим или чечевичным рифлением. Прокат может поставляться в отдельных листах и рулонах.

Стандарт устанавливает:

  • виды рифления;
  • толщину основания листа;
  • ширину и длину;
  • высоту и расположение рифлей;
  • теоретическую массу;
  • точность изготовления;
  • требования к поверхности и кромкам;
  • правила маркировки, упаковки и приемки.

ГОСТ 8568-77 не устанавливает универсальную допустимую нагрузку на настил, расстояние между опорами или толщину листа для движения людей и техники. Эти параметры определяют расчетом конкретной конструкции.

Толщина, ширина и длина рифленого листа

Толщину рифленого листа измеряют по основанию, без учета выступающей части рисунка. Стандартный сортамент включает следующие толщины:

  • 2,5 мм;
  • 3 мм;
  • 4 мм;
  • 5 мм;
  • 6 мм;
  • 8 мм;
  • 10 мм;
  • 12 мм.

Стандартная ширина листов составляет от 600 до 2200 мм, длина - от 1400 до 8000 мм с градацией 50 мм. По согласованию с изготовителем могут выпускаться листы других размеров.

Фактическое складское наличие обычно ограничено наиболее востребованными форматами. Поэтому перед проектированием раскроя лучше уточнить доступные ширины, длины и толщины.

Высота рифлей

Высота рифлей должна составлять от 0,1 до 0,3 толщины основания листа, но быть не менее 0,5 мм. По требованию заказчика для листов толщиной от 5 мм высота рифлей должна быть не менее 1 мм.

Общая толщина изделия с учетом выступов будет больше номинальной толщины основания. Это нужно учитывать при устройстве стыков, установке листа в рамку, расчете уровней пола и подборе сопрягаемых элементов.

Точность изготовления, плоскостность и кромка

По толщине рифленый прокат изготавливают:

  • А - высокой точности;
  • В - нормальной точности.

В заявке также могут указываться требования к плоскостности и виду кромки. Эти параметры важны при изготовлении крышек, ступеней, настилов, площадок и деталей, которые должны укладываться без перепадов и качания.

Кромка может быть катаной или обрезной в зависимости от заказа и возможностей производителя. Если лист планируется устанавливать в металлическую рамку или стыковать с небольшим зазором, требования к размерам и кромке лучше согласовать заранее.

Марки стали

По ГОСТ 8568-77 рифленые листы изготавливают из углеродистой стали обыкновенного качества марок Ст0, Ст1, Ст2 и Ст3 с различной степенью раскисления. По согласованию с заказчиком возможно применение других марок стали.

В обозначении могут использоваться индексы:

  • кп - кипящая сталь;
  • пс - полуспокойная сталь;
  • сп - спокойная сталь.

Ст3сп часто встречается в поставках и применяется в сварных конструкциях, но ее нельзя автоматически считать оптимальной для любого климата и любой нагрузки. Марку стали выбирают по проекту с учетом расчетной температуры, условий эксплуатации, свариваемости и ответственности конструкции.

Ромбическое рифление

Ромбическое рифление образует пересекающийся рисунок с диагоналями ромба:

  • большая диагональ - от 60 до 70 мм;
  • малая диагональ - от 25 до 30 мм.

Конфигурацию рисунка и направление большой диагонали устанавливает изготовитель. Ромбический лист применяют для технологических площадок, ступеней, настилов, платформ, защитных элементов и других сплошных поверхностей.

Сам по себе рисунок не гарантирует определенный класс противоскольжения. Сцепление зависит от высоты и износа рифлей, загрязнения, влажности, обуви, защитного покрытия и условий эксплуатации.

Чечевичное рифление

Чечевичный рисунок состоит из отдельных вытянутых рифлей, расположенных в чередующихся направлениях. Расстояние между соседними рифлями может составлять 20, 25 или 30 мм.

Лист «чечевица» применяется для промышленных настилов, лестниц, переходов, платформ, кузовов и защитных панелей. Его также используют в декоративных изделиях, однако выбирать рисунок только по внешнему виду не следует.

Ромб или чечевица: что выбрать

Параметр Ромб Чечевица
Рисунок Пересекающиеся диагональные линии Отдельные вытянутые рифли
Теоретическая масса Немного выше при одинаковой толщине Немного ниже при одинаковой толщине
Применение Настилы, площадки, ступени, платформы Настилы, ступени, транспорт, декоративные изделия
Выбор Зависит от проекта, наличия, массы, требований заказчика и условий эксплуатации

ГОСТ не устанавливает, что один рисунок всегда безопаснее или лучше другого. Для ответственных площадок учитывают состояние поверхности, наличие воды и масел, уклон, дренаж и требования охраны труда.

Таблица теоретической массы по ГОСТ 8568-77

Теоретическая масса рассчитывается по номинальным размерам, плотности стали 7,85 г/см³ и принятой стандартом геометрии рифлей.

Толщина основания, мм Ромб, кг/м² Чечевица, кг/м²
2,5 21,0 20,1
3,0 25,1 24,2
4,0 33,5 32,2
5,0 41,8 40,5
6,0 50,1 48,5
8,0 66,6 64,9
10,0 83,0 80,9
12,0 99,3 96,8

Фактическая масса партии может отличаться от теоретической из-за допустимых отклонений по толщине, ширине, длине и геометрии рифлей.

Как рассчитать массу одного листа

Для предварительного расчета используют формулу:

Масса листа = ширина × длина × масса 1 м².

Ширину и длину при расчете переводят в метры.

Пример для чечевичного листа толщиной 4 мм и размером 1500×6000 мм:

1,5 × 6 × 32,2 = 289,8 кг.

Это теоретическая масса одного листа. Для заказа транспорта и проверки партии нужно учитывать фактический вес, количество листов, упаковку и допустимые отклонения.

Пример условного обозначения

В заявке может использоваться обозначение:

Лист чечевица В–К–ПУ–3,0×1000×2000 Ст3сп ГОСТ 8568-77.

Расшифровка:

  • чечевица - рисунок рифления;
  • В - нормальная точность по толщине;
  • К - катаная кромка;
  • ПУ - улучшенная плоскостность;
  • 3,0 - толщина основания в миллиметрах;
  • 1000×2000 - ширина и длина листа;
  • Ст3сп - марка стали;
  • ГОСТ 8568-77 - стандарт изготовления.

Набор обозначений зависит от конкретного заказа. Если точность, кромка или плоскостность не указаны, поставщик может предложить наиболее распространенный складской вариант.

Где применяют рифленый стальной лист

Рифленый лист используют как сплошной настил или заготовку для изготовления отдельных элементов.

  • технологические площадки и мостики обслуживания;
  • лестничные ступени и марши;
  • переходы и пандусы;
  • площадки возле оборудования;
  • эстакады и платформы;
  • полы кузовов, прицепов и специальных автомобилей;
  • крышки каналов и технических проемов;
  • площадки складских и производственных объектов;
  • защитные панели и облицовочные элементы;
  • декоративные изделия промышленного стиля.

Рифленый лист общего назначения нельзя автоматически использовать в качестве несъемной опалубки, армирования перекрытия или совместно работающего с бетоном настила. Для таких задач применяют специально рассчитанные профили и проектные решения.

В каталоге АТЛАНТ Snab City представлен листовой прокат разных видов и толщин с возможностью комплектации заказа под промышленный или строительный объект.

Рифленый лист, ПВЛ или решетчатый настил

Рифленый лист является сплошным материалом. Он не пропускает воду, грязь и мелкие предметы через поверхность, но имеет большую массу и может накапливать загрязнения.

Материал Особенности Когда рассматривают
Рифленый лист Сплошная поверхность, повышенное сцепление, большая масса Когда нельзя пропускать воду, грязь или мелкие предметы
ПВЛ Сквозные ячейки, меньшая масса, естественный дренаж Для переходов, ограждений и площадок, если допустимы отверстия
Решетчатый настил Хороший дренаж, вентиляция, отдельный расчет несущих полос Для промышленных площадок, лестниц и зон с загрязнениями

Выбор зависит от нагрузки, шага опор, необходимости дренажа, массы конструкции, требований к герметичности и условий обслуживания.

Как выбрать толщину рифленого листа для настила

Толщину нельзя назначать только по общему назначению: «для людей», «для автомобиля» или «для погрузчика». Один и тот же лист будет работать по-разному при опирании на две балки, по четырем сторонам или на часто расположенные ребра.

При расчете настила учитывают:

  • расстояние между опорами;
  • схему опирания листа;
  • ширину и длину панели;
  • равномерно распределенную нагрузку;
  • сосредоточенную нагрузку от ноги, колеса или опоры оборудования;
  • массу техники;
  • нагрузку на одно колесо;
  • площадь контакта колеса с настилом;
  • динамические воздействия;
  • допустимый прогиб;
  • марку стали;
  • способ крепления к опорам;
  • отверстия и вырезы;
  • коррозионный запас.

Без этих данных нельзя утверждать, что лист 3–4 мм обязательно подходит для пешеходной площадки, а лист 6 мм - для погрузчика. При большом расстоянии между опорами даже толстый лист может получить недопустимый прогиб. При частом расположении ребер расчет может допустить меньшую толщину.

Опирание и крепление настила

Рифленый лист должен иметь надежное опирание по проектной схеме. Свободные кромки, большие консольные участки и неподкрепленные стыки могут деформироваться под нагрузкой.

При устройстве настила проверяют:

  • ширину опирания;
  • шаг балок или ребер;
  • положение стыков;
  • перепады между соседними листами;
  • болтовое или сварное крепление;
  • возможность демонтажа;
  • доступ к обратной стороне;
  • отвод воды;
  • отсутствие острых кромок;
  • защиту от смещения и подъема листа.

Стыки лучше располагать над несущими элементами. Если это невозможно, конструкцию соединения нужно предусмотреть в рабочих чертежах.

Резка рифленого листа

Способ резки выбирают по толщине, требуемой точности, форме детали, объему партии и возможностям оборудования.

  • Гильотинная рубка подходит для прямолинейного раскроя, если оборудование рассчитано на требуемую толщину.
  • Плазменная резка применяется для толстого металла и деталей сложного контура.
  • Лазерная резка подходит для точных деталей при наличии оборудования, способного стабильно работать с рифленой поверхностью.
  • Механическая резка может применяться на объекте для отдельных подрезок с последующей обработкой кромки.

Наличие рифлей может влиять на прижим листа, точность позиционирования и качество реза. После термической резки кромку при необходимости очищают от грата и окалины.

В АТЛАНТ Snab City можно согласовать резку металла по размерам или чертежам заказчика.

Сварка рифленого листа

Технологию сварки выбирают по марке стали, толщине листа, конструкции узла и условиям эксплуатации. Сталь Ст3 обычно обладает хорошей свариваемостью, но режим и подготовку соединения все равно определяют по рабочей документации.

При сварке настила важно:

  • обеспечить опирание кромок;
  • избежать опасных перепадов между листами;
  • не оставлять острые выступы;
  • учитывать коробление от нагрева;
  • не прожигать тонкий лист;
  • восстанавливать защитное покрытие возле шва;
  • обеспечить возможность очистки и отвода воды.

Совпадение рисунка соседних листов желательно для ровной поверхности, но оно не заменяет правильную конструкцию стыка. Длинные сплошные швы могут вызвать коробление, поэтому их расположение и последовательность назначают по чертежу.

Защита от коррозии

Система защиты зависит от влажности, наличия солей и масел, механического износа, требуемого срока службы и возможности последующего обслуживания.

Перед нанесением покрытия поверхность:

  • очищают от рыхлой ржавчины и окалины;
  • обезжиривают;
  • удаляют сварочные брызги;
  • обрабатывают острые кромки;
  • подготавливают в соответствии с требованиями выбранной системы.

Для защиты применяют грунтовочно-эмалевые системы, цинкование и другие покрытия. Рабочая поверхность должна сохранять необходимое сцепление и выдерживать механический износ.

Чрезмерно гладкий или слишком толстый слой эмали может частично снизить выраженность мелких рифлей. Поэтому покрытие выбирают с учетом эксплуатации настила.

Хранение и транспортирование

Листы укладывают на ровные подкладки и защищают от длительного контакта с грунтом и скопления воды между поверхностями.

При хранении необходимо:

  • обеспечить устойчивое положение пачек;
  • не допускать провисания листов;
  • предусмотреть отвод воды;
  • защищать металл от длительного увлажнения;
  • не перемещать листы волоком;
  • использовать подходящие стропы и траверсы;
  • не складывать повреждающие грузы поверх пачки.

При хранении на открытой площадке требуется укрытие с вентиляцией. Герметично накрывать влажный металл без доступа воздуха не следует.

Что проверить при приемке рифленого листа

При приемке нужно проверить соответствие партии заявке и документам.

  • вид рифления: ромб или чечевица;
  • толщину основания;
  • ширину и длину листов;
  • марку стали;
  • ГОСТ или ТУ;
  • точность по толщине;
  • плоскостность;
  • вид кромки;
  • высоту и состояние рифлей;
  • номер партии;
  • теоретическую и фактическую массу;
  • количество листов;
  • сертификат качества.

На поверхности не допускаются трещины, расслоения, раскатанные пузыри и другие недопустимые дефекты. Отдельные следы окалины, ржавчины и небольшие поверхностные дефекты оценивают по требованиям стандарта и допускам по толщине.

На кромках не должно быть расслоений. Для настила дополнительно проверяют отсутствие сильного коробления, острых заусенцев и повреждений, мешающих безопасному монтажу.

Что указать в заявке на рифленый лист

Чтобы получить корректное предложение, в заявке лучше указать полный набор характеристик.

  • рисунок: ромб или чечевица;
  • толщину основания;
  • ширину и длину;
  • количество листов или массу;
  • марку стали;
  • ГОСТ или ТУ;
  • точность по толщине;
  • требования к плоскостности;
  • катаную или обрезную кромку;
  • назначение материала;
  • схему и шаг опор, если требуется подбор настила;
  • расчетную нагрузку;
  • необходимость резки;
  • требования к защитному покрытию;
  • необходимость сертификата;
  • адрес доставки и условия разгрузки.

Пример заявки: «Лист чечевица 5×1500×6000 мм, Ст3сп, ГОСТ 8568-77, 10 листов, нужен сертификат, резка по чертежу и доставка в Алматы».

Если лист приобретается для площадки, ступеней или проезда техники, дополнительно нужно приложить схему опор и указать нагрузку. Менеджер может помочь рассчитать массу партии и подобрать складской формат, но несущую способность настила должен подтверждать проектировщик.

Типовые ошибки при выборе

  • считают толщину вместе с высотой рифлей;
  • выбирают толщину только по назначению объекта;
  • не учитывают шаг и схему опор;
  • не проверяют нагрузку от одного колеса или опоры;
  • путают рифленый лист с ПВЛ или профилированным настилом;
  • не учитывают фактическую массу при доставке;
  • не указывают марку стали и ГОСТ;
  • оставляют свободные кромки без опоры;
  • не предусматривают дренаж;
  • наносят скользкое покрытие на рабочую поверхность;
  • не проверяют плоскостность и состояние рифлей;
  • используют лист как несъемную опалубку без проекта.

FAQ: Часто задаваемые вопросы

Как измеряется толщина рифленого листа?

Номинальную толщину измеряют по основанию листа, без учета выступающей части рифлей. Общая высота изделия будет больше за счет рисунка.

Что тяжелее: ромб или чечевица?

При одинаковой толщине лист с ромбическим рифлением имеет немного большую теоретическую массу. Например, при толщине 5 мм масса ромба составляет 41,8 кг/м², а чечевицы - 40,5 кг/м².

Как рассчитать массу одного листа?

Нужно умножить ширину в метрах на длину в метрах и на массу одного квадратного метра из таблицы ГОСТ. Полученное значение будет теоретической массой.

Как выбрать толщину для площадки?

Нужно знать расстояние между опорами, схему опирания, размеры панели, равномерную и сосредоточенную нагрузку, допустимый прогиб и способ крепления. Универсальной толщины для всех площадок нет.

Подходит ли рифленый лист под погрузчик?

Может применяться, если настил рассчитан на массу техники, нагрузку на одно колесо, площадь контакта, динамику движения, шаг опор и допустимый прогиб. Выбирать лист только по общей массе погрузчика нельзя.

В чем разница между рифленым листом и ПВЛ?

Рифленый лист является сплошным и не пропускает воду или мелкие предметы. ПВЛ имеет сквозные ячейки, меньшую массу и обеспечивает дренаж. Несущую способность каждого варианта рассчитывают отдельно.

Чем рифленый лист отличается от решетчатого настила?

Рифленый лист образует сплошную поверхность. Решетчатый настил состоит из несущих и поперечных полос, пропускает воду, снег и грязь и обычно имеет меньшую парусность. Выбор зависит от нагрузки и условий объекта.

Нужно ли красить рифленый лист?

Необходимость и тип защиты зависят от среды и требуемого срока службы. Можно применять окраску, цинкование и другие системы. Для рабочей поверхности важно выбрать покрытие, устойчивое к истиранию и не создающее излишне скользкий слой.

Можно ли использовать рифленый лист для облицовки стен?

Можно, если рассчитаны крепления и основание. Толщину выбирают по размеру панели, шагу крепежа, ветровой нагрузке и требованиям к внешнему виду. Для декоративной облицовки стальной лист по ГОСТ 8568-77 может оказаться избыточным по массе.

Можно ли заказать рифленый лист с резкой в размер?

Да. Для заказа нужно указать рисунок, толщину основания, размеры деталей, количество, допуски и требования к кромкам. При сложном раскрое лучше приложить чертеж.

Что проверить в сертификате?

Проверяют производителя, номер партии, марку стали, стандарт, размеры, массу и результаты контроля, если они предусмотрены документом поставки.

Вывод

Рифленый стальной лист выбирают по рисунку, толщине основания, марке стали, точности прокатки, плоскостности, размерам, теоретической массе, схеме опирания, сосредоточенной нагрузке, допустимому прогибу, креплению и условиям эксплуатации.

Ромбическое и чечевичное рифление повышает сцепление по сравнению с гладкой поверхностью, но не отменяет необходимость очистки, дренажа, подходящей антикоррозионной защиты и соблюдения требований безопасности.
