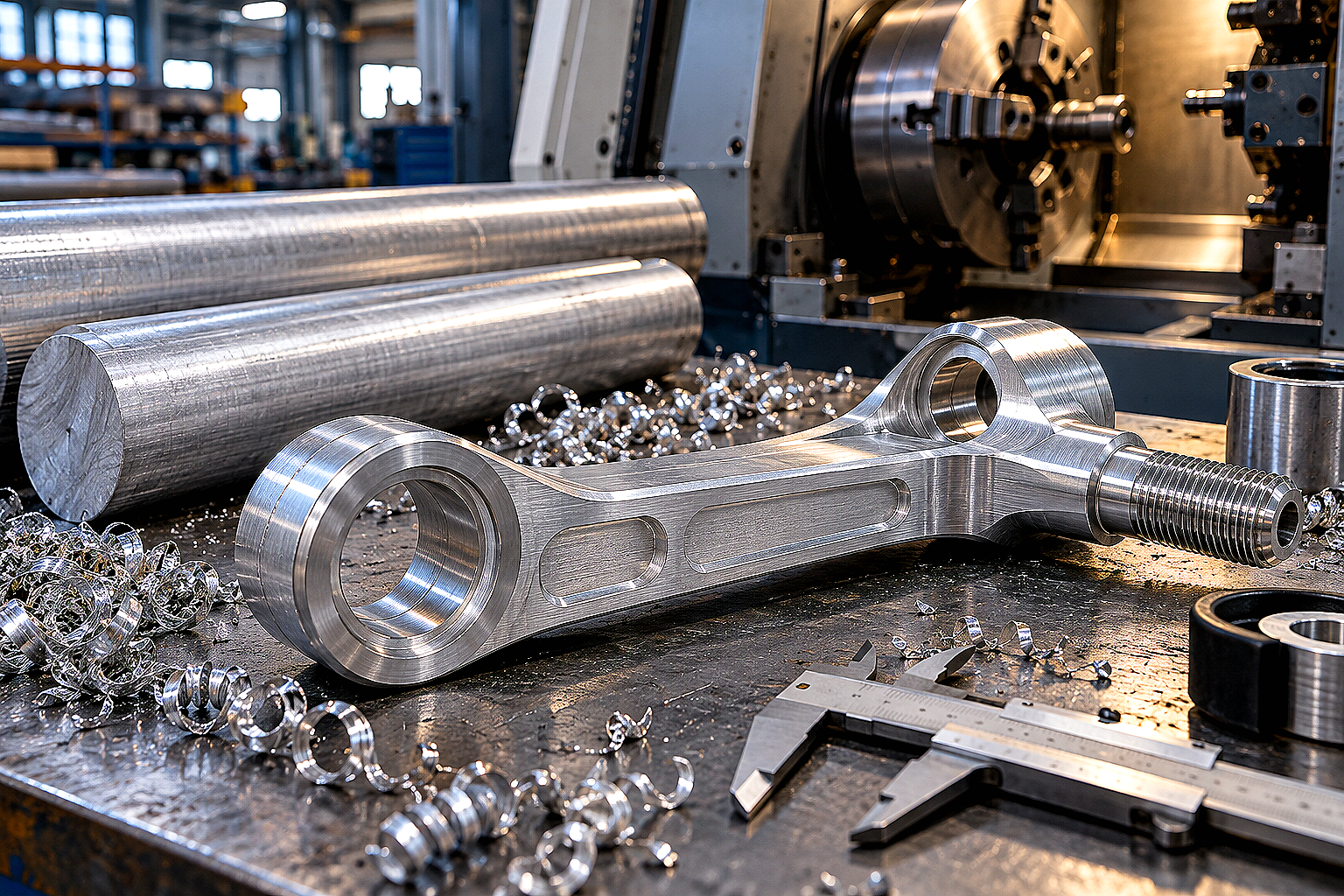

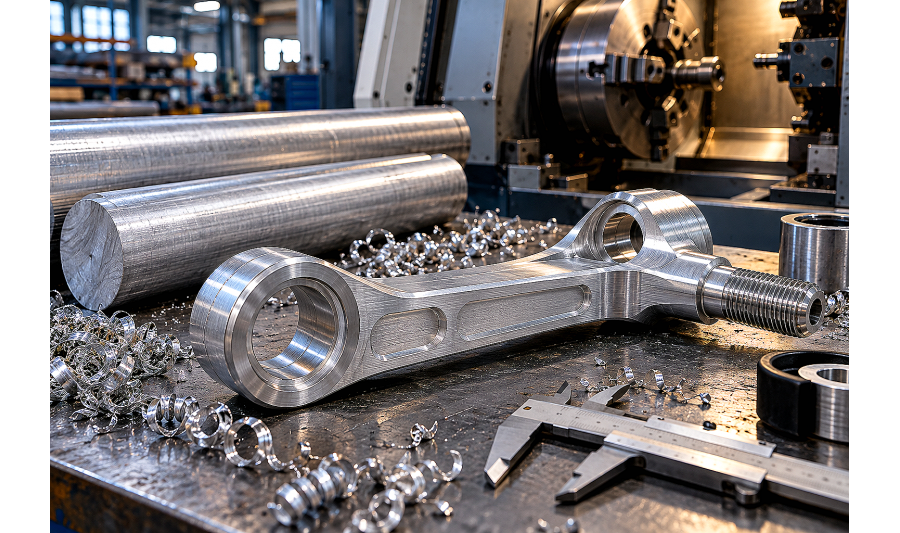

Пруток дюралюминиевый Д16Т для рычагов подвески, тяг и реактивных штанг: расчет нагрузок, расточка под сайлентблоки и нарезка резьбы
Разбираем подбор круглого прутка Д16Т по ГОСТ 21488-97 для изготовления силовых рычагов подвески, реактивных тяг и рулевых штанг спецтехники. Показываем расчет на продольный изгиб, допуски расточки проушин под запрессовку сайлентблоков, нарезку резьбы под шарн...
При изготовлении облегчённых деталей подвески, тяг и шарнирных соединений конструкторы иногда рассматривают дюралюминиевый пруток Д16Т вместо стальных заготовок. Этот сплав отличается относительно высокой прочностью при небольшой плотности и хорошо поддаётся механической обработке на станках с ЧПУ.
Однако уменьшение массы не означает, что алюминиевую деталь можно изготовить по размерам стальной без дополнительного расчёта. Для рычагов подвески, реактивных штанг и рулевых тяг важны не только прочность, но и жёсткость, устойчивость, сопротивление усталости и надёжность соединений. Особенно это актуально для спецтехники и внедорожных автомобилей, работающих на неровных дорогах Казахстана.
Свойства Д16Т: чем дюралюминий отличается от стали
Д16 относится к деформируемым термически упрочняемым алюминиевым сплавам системы Al-Cu-Mg. Буква «Т» означает состояние после закалки и естественного старения.
Прутки из Д16Т могут поставляться с различными характеристиками в зависимости от диаметра, вида прочности и требований стандарта. Поэтому предел текучести, временное сопротивление и относительное удлинение необходимо проверять по документу о качестве конкретной партии.
Главное преимущество Д16Т перед сталью — меньшая плотность. Но по модулю упругости он заметно уступает конструкционным сталям.
| Характеристика | Д16Т | Конструкционная сталь |
|---|---|---|
| Плотность, г/см³ | Около 2,78 | Около 7,85 |
| Модуль упругости, ГПа | Около 70–73 | Около 200–210 |
| Масса 1 м прутка Ø50 мм | 5,46 кг | 15,41 кг |
| Особенность | Меньшая масса при одинаковых размерах | Более высокая жёсткость при одинаковой геометрии |
Таким образом, метровый пруток Д16Т диаметром 50 мм легче аналогичного стального примерно на 64,6%. Но при одинаковом сечении алюминиевая деталь будет сильнее деформироваться под нагрузкой.
Если для обеспечения необходимой жёсткости приходится увеличивать диаметр прутка, фактическая экономия массы готового рычага окажется меньше.
Расчёт прутка Д16Т на изгиб и сжатие
Реактивные штанги и тяги могут испытывать растяжение, сжатие и изгиб. Характер нагрузок зависит от конструкции подвески, расположения шарниров и условий эксплуатации.
Для предварительной оценки напряжения при осевом растяжении или сжатии используют формулу:
σ = F / A, где F — продольная сила, а A — площадь поперечного сечения.
Для сплошного круглого прутка площадь определяется выражением:
A = π × d2 / 4, где d — диаметр прутка.
При расчёте изгиба круглого стержня используют момент сопротивления:
W = π × d3 / 32.
Предварительное напряжение от изгиба определяют как σ = M / W, где M — изгибающий момент в рассматриваемом сечении. При вычислениях необходимо использовать согласованные единицы измерения.
Эти формулы показывают влияние диаметра на работу стержня, но не позволяют самостоятельно определить безопасный размер рычага подвески.
При проектировании дополнительно проверяют:
- Устойчивость при сжатии. Длинная тяга может потерять устойчивость до достижения предела текучести материала.
- Прогиб. Избыточная деформация способна изменить работу подвески и положение соединений.
- Усталостную прочность. Повторяющиеся нагрузки особенно опасны в местах отверстий, резьбы и переходов сечения.
- Прочность соединений. Проушины, сайлентблоки и шарнирные наконечники должны выдерживать предусмотренные нагрузки.
Универсального диаметра прутка Д16Т для внедорожника массой 3 тонны не существует. Для расчёта необходимы нагрузки на конкретную тягу, её длина, схема закрепления и требования к долговечности.
Использование Д16Т вместо штатных стальных элементов подвески или рулевого управления допускается рассматривать только после конструкторской проверки и необходимых испытаний готовой детали.
Расточка проушин под сайлентблоки
При изготовлении рычагов из дюралюминиевого прутка особое внимание уделяют отверстиям под сайлентблоки. Если шарнир имеет наружную металлическую обойму, его установка может предусматривать посадку с натягом.
Размер отверстия нельзя назначать только по наружному диаметру сайлентблока. Нужно учитывать материал обоймы, толщину стенки проушины, температурное расширение и требования изготовителя шарнира.
При подготовке детали к расточке на ЧПУ проверяют:
- Чертёж соединения. Уточняют диаметр отверстия, поле допуска и требования к поверхности.
- Толщину стенки. После расточки должно сохраняться достаточное сечение для восприятия рабочих нагрузок.
- Геометрию проушины. Контролируют соосность отверстий и возможную деформацию при закреплении заготовки.
- Монтаж сайлентблока. Используют предусмотренную технологией оправку и способ установки, исключающий повреждение проушины.
Натяг 0,04–0,07 мм, отверстие H7 или определённую толщину стенки нельзя считать универсальными требованиями для всех шарниров. Эти параметры устанавливаются чертежом и расчётом соединения.
Также необходимо учитывать, что алюминиевый сплав и стальная обойма по-разному расширяются при изменении температуры. Это может влиять на контактное давление в посадке.
Нарезка резьбы под шарнирные наконечники
Для соединения тяги со сферическими шарнирами или регулировочными муфтами могут использоваться резьбовые отверстия в торцах прутка. В зависимости от конструкции предусматривают правую или левую резьбу.
Д16Т хорошо поддаётся сверлению и нарезанию резьбы, но при проектировании необходимо учитывать меньшую прочность алюминиевого резьбового соединения по сравнению с некоторыми стальными вариантами.
Особенно важны следующие моменты:
- Глубина зацепления. Определяется расчётом прочности витков и требованиями к соединению, а не универсальным правилом 1,5–1,8 диаметра.
- Ослабление сечения. Глухое отверстие уменьшает площадь металла в нагруженной части тяги.
- Усталостная нагрузка. Резьба создаёт концентраторы напряжений, которые необходимо учитывать при переменном нагружении.
- Фиксация соединения. Способ предотвращения самоотвинчивания выбирают по конструкции узла.
Для изготовления резьбы используют инструмент и смазочно-охлаждающие составы, совместимые с алюминиевыми сплавами. При обработке глухих отверстий обеспечивают удаление стружки и контроль готовой резьбы.
Общие особенности выбора инструмента и режимов рассмотрены в статье об обработке прутка Д16Т на ЧПУ.
Коррозия, нагрев и другие ограничения Д16Т
Дюралюминий Д16 содержит медь, поэтому при длительном воздействии влаги и солей требует внимания к коррозионной защите. Особенно важно защищать зоны контакта со стальными наконечниками, втулками и крепежом.
При проектировании и изготовлении деталей учитывают следующие ограничения:
- Гальваническая коррозия. При контакте алюминия и стали во влажной среде предусматривают подходящие защитные покрытия, изоляцию или совместимые антикоррозионные составы.
- Анодирование. Может улучшать защиту поверхности, но тип и толщина покрытия должны соответствовать условиям работы. Для усталостно нагруженных деталей влияние покрытия оценивают отдельно.
- Сварка. Д16Т имеет ограниченную пригодность для сварки плавлением. Нагрев может ухудшить свойства термически упрочнённого материала, поэтому сварные силовые детали требуют специально разработанной технологии.
- Гибка с нагревом. Неконтролируемое нагревание способно изменить состояние термообработки и снизить прочность заготовки.
- Резкие переходы сечения. Острые углы, глубокие проточки и отверстия повышают концентрацию напряжений. Радиусы переходов определяют по конструкции и расчёту.
Не стоит считать медную или графитовую смазку универсальной защитой стальных резьбовых соединений в алюминии. Состав выбирают с учетом электрохимической совместимости материалов и условий эксплуатации.
Что проверить при покупке прутка Д16Т
Для изготовления точных деталей важны не только диаметр и марка сплава, но и состояние материала, способ производства и документ о качестве.
- Марка и состояние. Убедитесь, что в документах указан именно Д16Т, то есть закалённый и естественно состаренный материал.
- Стандарт поставки. Сверьте требования применяемого ГОСТ и документации заказа. Для прессованных прутков известны ГОСТ 21488-97 и заменяющая его редакция ГОСТ 21488-2025; применимость конкретной редакции в Казахстане необходимо уточнять.
- Размеры. Проверьте диаметр, длину, овальность и предусмотренные допуски.
- Качество поверхности. Осмотрите пруток на наличие трещин, глубоких повреждений и других недопустимых дефектов.
- Припуски на обработку. Согласуйте их с технологом с учетом исходных размеров и чертежа готовой детали.
Для ответственных изделий могут потребоваться дополнительные испытания и контроль, предусмотренные конструкторской документацией. Одной проверки твердости недостаточно, чтобы подтвердить все механические свойства или правильность термообработки прутка.
Часто задаваемые вопросы
Ответы на популярные запросы
Такая замена требует конструкторского расчёта и необходимых испытаний. При одинаковых размерах Д16Т значительно легче стали, но уступает ей по жёсткости. Необходимо проверить прочность, устойчивость, усталостную долговечность и соединения. Самостоятельная замена штатных ответственных деталей подвески небезопасна.
Плотность Д16Т составляет около 2,78 г/см³ против 7,85 г/см³ у стали. Но его модуль упругости примерно втрое меньше. Поэтому при одинаковой геометрии алюминиевый стержень сильнее деформируется под нагрузкой, а для обеспечения нужной жёсткости может потребоваться большее сечение.
Проверяют напряжения, деформации, устойчивость при сжатии и сопротивление повторяющимся нагрузкам. Отдельно оценивают отверстия, резьбовые участки и шарнирные соединения. Диаметр выбирают по расчётным нагрузкам и конструкции, а не только по массе автомобиля.
Размер отверстия и посадку определяют по чертежу и требованиям изготовителя сайлентблока. Учитывают материал внешней обоймы, толщину проушины, необходимый натяг и температурное расширение. Универсального натяга для всех сайлентблоков нет.
Учитывают диаметр и шаг резьбы, длину зацепления, прочность витков, ослабление сечения и характер нагрузки. Для ответственных соединений дополнительно проверяют усталостную долговечность и фиксацию от самоотвинчивания. Глубину резьбы назначают по расчёту, а не по универсальному коэффициенту.
Проверьте марку Д16Т, состояние термообработки, стандарт поставки, размеры и документ о качестве. Для ответственных деталей могут потребоваться дополнительные испытания. Контроль твердости полезен, но сам по себе не подтверждает все механические свойства материала.
Вывод
Пруток Д16Т позволяет уменьшить массу заготовки по сравнению со сталью и подходит для изготовления различных деталей механической обработкой. Но при проектировании рычагов подвески и реактивных тяг необходимо учитывать меньшую жёсткость алюминиевого сплава, усталостные нагрузки и прочность соединений. Для ответственных узлов выбор материала и размеров должен подтверждаться конструкторской документацией и испытаниями, а не только сравнением пределов прочности.
В АТЛАНТ Snab City в Алматы можно уточнить ассортимент дюралюминиевого проката, в том числе наличие прутка Д16Т диаметром 200 мм, и возможность поставки других размеров. Для подготовки предложения передайте менеджеру марку сплава, диаметр, длину, количество и требования к документам. Условия резки и доставки по Казахстану согласовываются отдельно.
