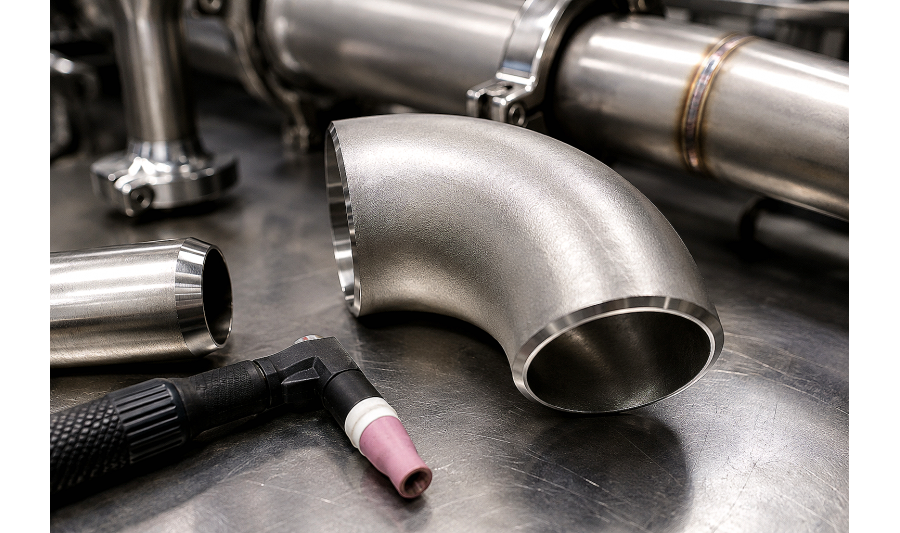

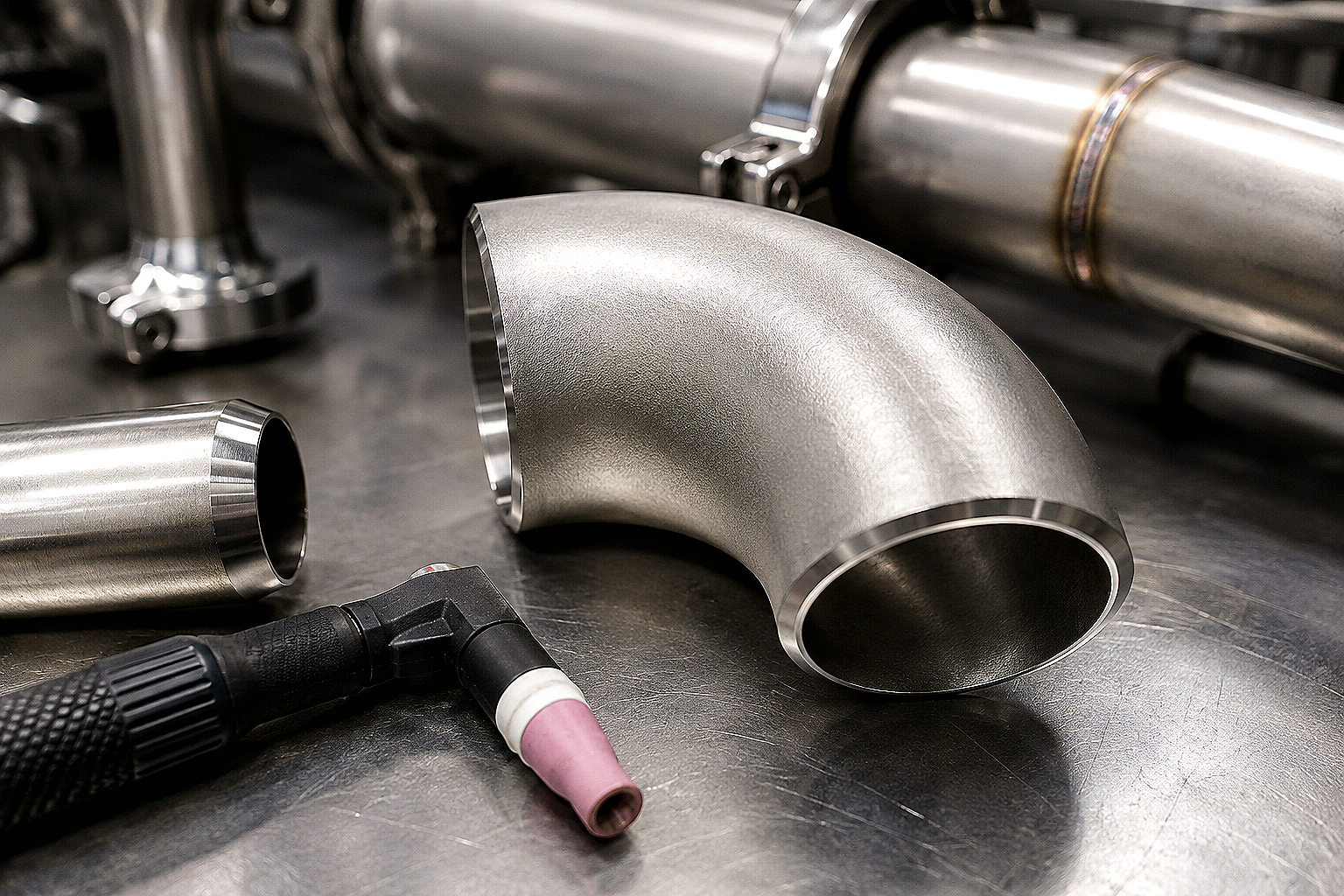

Поворот технологического трубопровода — зона максимальных гидродинамических ударов, абразивного износа и локальных турбулентностей. Если на прямом участке труба спокойно выдерживает номинальное давление, то на криволинейном сегменте центробежная сила потока непрерывно бьет во внешнюю стенку колена.

На пищевых заводах, фармацевтических линиях, химических комбинатах и объектах теплоэнергетики в Алматы и регионах Казахстана нержавеющие отводы работают в контакте с агрессивными средами, паром, щелочными моющими растворами CIP-моек и технологическими жидкостями. Ошибка в марке стали, несоответствие стандарта геометрии или пренебрежение защитой корня шва при сварке приводит к ускоренной точечной коррозии и аварийной остановке цеха.

Марки нержавеющей стали для отводов: AISI 304, AISI 316L и 12Х18Н10Т

Нержавеющий отвод должен по своему химическому составу точно соответствовать сопрягаемой трубе, иначе в сварном шве образуется гальваническая микропара, провоцирующая электрохимическую коррозию.

При комплектации объектов проектировщики и снабженцы закладывают три основные группы сплавов:

  • AISI 304 (08Х18Н10): базовый аустенитный сплав с содержанием 18% хрома и 8% никеля. Оптимален для пищевых производств (молоко, пиво, соки, растительные масла), систем водоподготовки, охлаждения и вентиляции. Устойчив к пресной воде, спиртам и слабоконцентрированным органическим кислотам при температуре до +350 °C;
  • AISI 316L (03Х17Н14М2): высоколегированная сталь с добавлением 2–2,5% молибдена и сверхнизким содержанием углерода (до 0,03%). Молибден кардинально повышает сопротивляемость питтинговой (щелевой) коррозии в средах с хлоридами, морской воде, горячих растворах кислот (уксусной, серной, фосфорной) и фармацевтических препаратах;
  • 12Х18Н10Т (AISI 321): титаносодержащая аустенитная сталь по ГОСТ 5632. Наличие титана исключает выпадение карбидов хрома по границам зерен при нагреве до +600…+800 °C, что делает марку незаменимой в теплообменниках, котельных и высокотемпературных газоходах.

Стандарты геометрии: ГОСТ 17375-2001 против европейского DIN 2605 / EN 10253

Главная практическая сложность при закупке соединительных деталей — несовпадение размерных рядов отечественных и европейских нормативов. Отвод одинакового условного прохода (например, Ду 50) по ГОСТ и DIN имеет разный наружный диаметр и радиус изгиба.

Бесшовные приварные крутоизогнутые отводы типа 2D по ГОСТ 17375-2001 ориентированы на российские и казахстанские трубные сортаменты (ГОСТ 9941-81, ГОСТ 8732-78). Наружный диаметр Ду 50 составляет 57 мм.

Европейские отводы по стандарту DIN 2605-1 (или актуальному EN 10253-4) выпускаются под калиброванные трубы метрической (ISO/EN) и молочной (DIN 11850) серий. Для условного прохода DN 50 по DIN 11850 наружный диаметр составляет строго 52 мм или 53 мм, а по ISO — 60,3 мм. Стыковка таких деталей встык без специального конического переходника категорически запрещена, так как ступенька внутри трубы вызовет кавитацию и застой перекачиваемого продукта.

Параметр / Характеристика ГОСТ 17375-2001 (тип 3D / R=1.5DN) DIN 2605-1 / EN 10253 (серия 2/3) DIN 11852 (пищевой стандарт)
Базовые марки стали 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т AISI 304, AISI 304L, AISI 316L, 1.4404 AISI 304, AISI 316L
Радиус гиба (R) R ≈ 1,5 DN (плавный поворот) R = 1,5 DN (тип 3) или R = 1,0 DN (тип 2) R = 1,5 DN (с короткими прямыми концами)
Состояние поверхности Матовая травленая (после термообработки) Матовая 2B, шлифованная, полированная Полированная с Ra < 0,8 мкм (внутри)
Способ производства Протяжка по рогообразному сердечнику Штамповка, протяжка или сварка из 2 полуколец Бесшовная формовка с калибровкой торцов
Область применения Промышленная химия, теплоэнергетика, ТЭЦ Технологические трубопроводы, нефтехимия Молокозаводы, пивоварни, фармацевтика

Радиусы изгиба: почему R=1.5D вытесняет короткорадиусные отводы R=1.0D

По радиусу кривизны осевой линии крутоизогнутые отводы делятся на длиннорадиусные (R=1.5D) и короткорадиусные (R=1.0D). В 90% ответственных инженерных систем проектные институты закладывают радиус R=1.5D.

При повороте потока под прямым углом на коротком радиусе R=1.0D гидравлическое сопротивление трубопровода резко возрастает. Это создает дополнительную нагрузку на насосные агрегаты и приводит к истиранию металла стенки абразивными микрочастицами.

Короткорадиусные отводы R=1.0D допускаются к установке исключительно в условиях жесткого пространственного дефицита: внутри компактных насосных станций, блочно-модульных котельных, распределительных гребенок и технологических емкостей. В магистральных линиях всегда монтируются колена R=1.5D.

Матовая, шлифованная или зеркальная поверхность: как выбрать

В каталоге нержавеющего проката АТЛАНТ Snab City отводы представлены с тремя основными типами внешней и внутренней отделки:

  • Матовые травленые: стандартное промышленное исполнение. После горячей протяжки и нормализационного отжига деталь проходит кислотное травление и пассивацию для удаления окалины. Применяются в закрытых технологических контурах, химических цехах, котельных и коммунальных сетях;
  • Шлифованные (матовый сатин, зернистость GRIT 240–320): колена с однородной направленной риской. Востребованы на открытых участках пищевых цехов и в чистых помещениях, где критично регулярное удаление пыли;
  • Зеркальные (электрополированные, зернистость GRIT 600): идеально гладкая поверхность с минимальной шероховатостью. Помимо декоративных ограждений и перил, такие отводы используются в биотехнологических и инъекционных фармацевтических линиях, где исключено задерживание бактерий на микропорах металла.

Технология монтажа: сварка TIG и критическая важность поддува аргона

Главная ошибка неопытных монтажников при сборке нержавеющих трубопроводов — сварка неплавящимся вольфрамовым электродом (TIG) без защиты внутренней полости трубы аргоном.

Когда сварочная ванна прогревает металл до температуры плавления (около +1450 °C), раскаленная обратная сторона шва внутри трубы вступает в реакцию с кислородом воздуха. Хром мгновенно выгорает, образуя рыхлые оксидные шлаки — так называемые «ежики».

Образование «ежиков» на внутренней стороне отвода приводит к фатальным последствиям:

  1. Сварной шов полностью теряет коррозионную стойкость и начинает ржаветь уже при первом пуске теплоносителя или воды;
  2. Шлаковые наросты сужают проходное сечение и задерживают органические остатки, превращаясь в постоянный источник бактериального заражения в пищевых линиях;
  3. При отрыве твердых частиц окислов повреждаются крыльчатки насосов и седла нержавеющих запорных кранов.

Для качественного монтажа во внутреннюю полость свариваемого узла устанавливают эластичные резиновые заглушки и подают чистый аргон чистотой не менее 99,99% (расход 5–8 л/мин). Поддув продолжается до полного остывания шва ниже +200 °C. После завершения сварки корневой и облицовочный швы обязательно обрабатывают пассивирующей пастой для восстановления защитной оксидной пленки оксида хрома.

Чек-лист входного контроля нержавеющих отводов при приемке

Чтобы исключить поставку брака и пересортицы на строительную площадку или производственную базу, инженеры технадзора и снабженцы проверяют партию по следующим критериям:

  • Сертификат качества завода: сверка номера плавки на теле отвода с металлургическим паспортом. Проверка массовой доли хрома, никеля, молибдена (для 316) и углерода;
  • Контроль овальности торцов: отклонение формы торца от окружности не должно превышать 1,5% от номинального диаметра, иначе качественная состыковка кромок без уступов будет невозможна;
  • Равномерность толщины стенки: в зоне наружной дуги колена металл при протяжке утоняется. Толщина стенки на наружном радиусе должна оставаться в пределах допустимого проектного минусового допуска ГОСТ или DIN;
  • Обработка фаски: при толщине стенки свыше 3,0 мм торец отвода должен иметь заводскую разделку фаски под углом 30–35° с притуплением 1–2 мм для гарантированного провара корня;
  • Чистота внутренней полости: отсутствие задиров, металлической стружки, следов масел и термической окалины.

FAQ: частые вопросы снабженцев и монтажников

Чем отличается бесшовный нержавеющий отвод от электросварного?

Бесшовный отвод изготавливается протяжкой горячей трубной заготовки через рогообразный сердечник. Он имеет абсолютно монолитную структуру без сварных швов и рассчитан на высокое давление (до 16–25 МПа и более). Электросварной отвод формуется из листовой полосы или двух штампованных полуколец со сварным продольным швом. Он дешевле, но применяется в системах с давлением до 1,0–1,6 МПа.

Можно ли варить нержавеющий отвод AISI 304 обычной черной присадкой?

Категорически нет. Использование углеродистой проволоки или электродов приводит к перемешиванию металлов в сварочной ванне, снижению концентрации хрома ниже критических 12% и мгновенной межкристаллитной коррозии шва. Для сварки AISI 304 применяют присадочные прутки ER 308L / СВ-04Х19Н9, а для AISI 316 — ER 316L / СВ-04Х19Н11М3.

Как состыковать отвод по ГОСТ (Ду 50, наружный 57 мм) с трубой по DIN (DN 50, наружный 52 мм)?

Прямая стыковка с разделкой кромок недопустима из-за ступени в 2,5 мм на сторону. Для сопряжения разнородных стандартов в линию вваривают концентрический нержавеющий переход 57х52 мм либо заказывают переходные фланцы с расточкой зеркала под нужный стандарт.

Какой угол поворота отводов наиболее востребован на складе в Алматы?

Самый массовый спрос приходится на колена 90°. Вторыми по популярности идут отводы 45°, используемые для плавного обхода строительных конструкций и снижения гидравлического сопротивления. Отводы 60° и 180° поставляются под индивидуальные проекты или нестандартные обвязки теплообменных аппаратов.

Вывод

Надежность нержавеющего трубопровода закладывается на этапе подбора соединительных фитингов. Точное согласование стандарта диаметра, марки стали и радиуса гиба исключает аварии, кавитационные разрушения и переделки на монтажной площадке.

Компания АТЛАНТ Snab City поддерживает в постоянном наличии на складе в Алматы широкий сортамент нержавеющих приварных отводов марок AISI 304, AISI 316L и 12Х18Н10Т по стандартам ГОСТ 17375-2001 и DIN 2605. Мы предоставляем заводские сертификаты качества на каждую партию, комплектуем заказы сопутствующими трубами, фланцами и переходами, а также организуем оперативную доставку по городу Алматы и всем регионам Казахстана.
