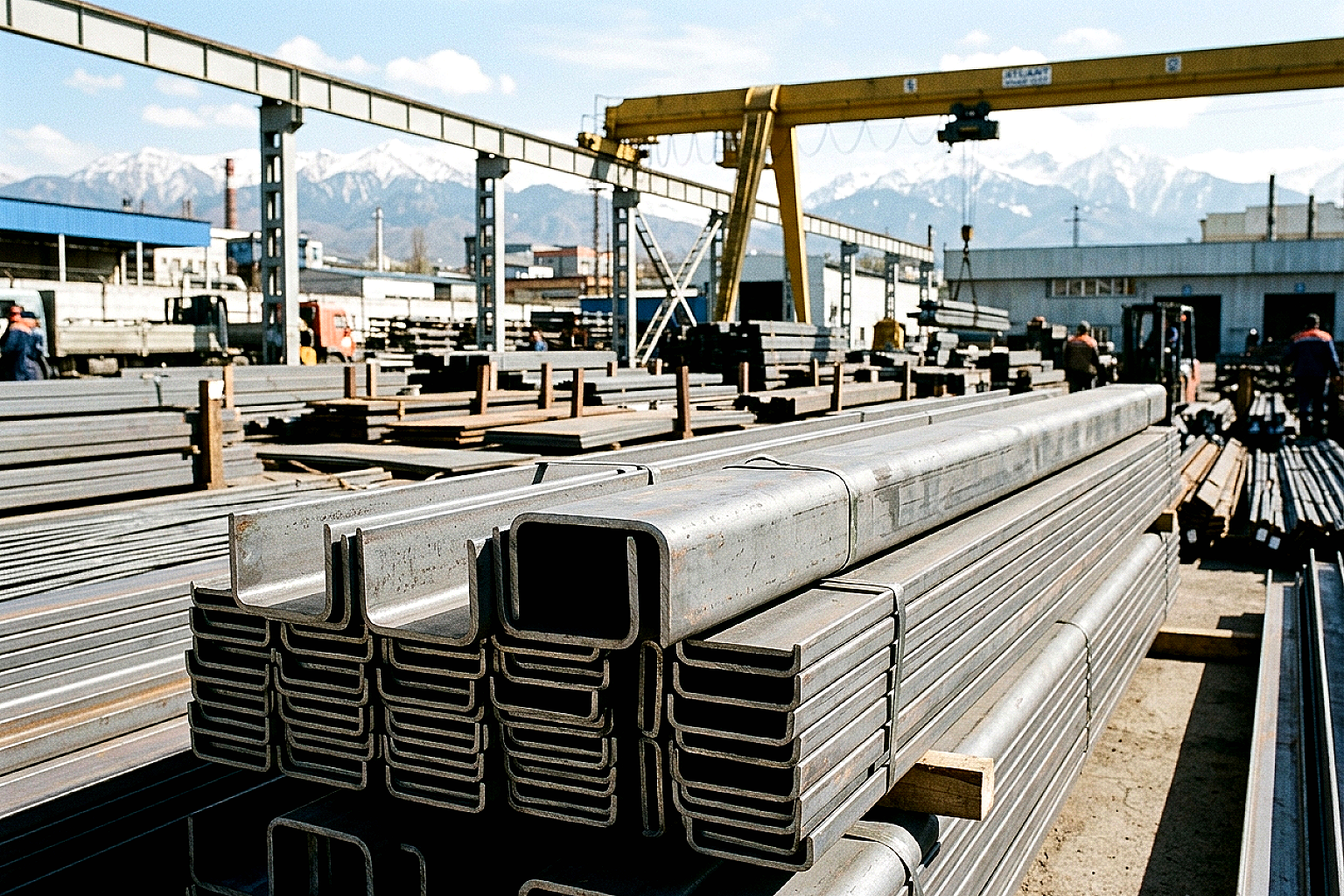

Швеллер гнутый, равнополочный или неравнополочный, - это вид фасонного проката, который изготавливают на профилегибочных станах из холоднокатаной или горячекатаной рулонной стали. В отличие от горячекатаного швеллера, гнутый профиль получают не прокаткой готового сечения, а гибкой листовой или рулонной заготовки. Поэтому у него обычно одинаковая толщина стенки и полок, а в местах гиба есть характерные радиусы.

В строительстве, ремонте и производстве металлоконструкций в Алматы и по Казахстану гнутый швеллер часто используют там, где нужна жесткая, но сравнительно легкая деталь: каркасы навесов, обрешетка, прогоны, ворота, стеллажи, фасадные подсистемы и вспомогательные узлы. Но заменять им горячекатаный швеллер можно только тогда, когда это допускает проект, расчет нагрузки и условия эксплуатации.

Какие стандарты учитывать при заказе

При закупке гнутого швеллера важно смотреть не только на размер, но и на тип профиля, стандарт, толщину стенки, марку стали, длину и документы на партию. Для равнополочного гнутого швеллера часто ориентируются на ГОСТ 8278-83, а для неравнополочного — на ГОСТ 8281-80, если эти стандарты указаны в проекте, спецификации или заявке.

В заявке лучше сразу указывать полный размер профиля, например 100х50х4 мм, тип швеллера, марку стали, длину, необходимость резки и требования к сертификатам. Это снижает риск получить похожий по названию, но неподходящий по сечению профиль.

Чем гнутый швеллер отличается от горячекатаного

У горячекатаного швеллера сечение формируется при прокатке и имеет свой сортамент, радиусы, уклоны полок и распределение металла по сечению. У гнутого швеллера профиль получают гибкой листовой или рулонной стали, поэтому толщина стенки и полок обычно одинаковая, а углы имеют радиусы гиба.

Горячекатаный швеллер чаще выбирают для более нагруженных несущих элементов: балок, опор, перекрытий, рам и промышленных металлоконструкций. Гнутый швеллер используют в легких и средненагруженных конструкциях, где важны меньший вес, удобство сборки, повторяемость геометрии и возможность подобрать профиль под конкретную задачу.

Сравнение характеристик гнутого и горячекатаного швеллера
Параметр Гнутый швеллер Горячекатаный швеллер
Способ изготовления Гибка листовой или рулонной стали на профилегибочном оборудовании Горячая прокатка фасонного профиля
Форма углов Радиусы в местах гиба Сечение по сортаменту горячекатаного проката
Толщина стенки и полок Обычно одинаковая по всему сечению Распределение металла зависит от сортамента профиля
Вес погонного метра Обычно ниже при сопоставимой высоте профиля, но зависит от толщины и сечения Обычно выше, но имеет другой сортамент и несущую способность
Основное применение Каркасы, прогоны, обрешетка, ворота, стеллажи, вспомогательные конструкции Балки, несущие элементы, перекрытия, опоры, тяжелые металлоконструкции

Где в Казахстане чаще всего используют гнутый профиль

В Алматы гнутый швеллер часто закупают для легких металлоконструкций, складских и торговых объектов, фасадных систем, навесов, ворот, заборов, кровельных прогонов и вспомогательных каркасов. Благодаря П-образной форме его удобно соединять с листовыми материалами, профнастилом, сэндвич-панелями, трубой, уголком и крепежными элементами.

  • Кровельные прогоны: гнутый швеллер может применяться в кровельных системах при правильном подборе сечения, шага опор и расчете снеговой нагрузки;
  • Каркасы для ворот и заборов: профиль помогает снизить вес створок и упростить монтаж, если сечение подобрано под размер и нагрузку;
  • Стеллажи и складские зоны: гнутый профиль используют для рам, полок, перемычек и вспомогательных элементов;
  • Фасадные и монтажные подсистемы: профиль удобен для крепления облицовки, листовых материалов и вспомогательных направляющих;
  • Усиление проемов: гнутый швеллер может использоваться как контурный элемент, если это соответствует проекту и нагрузке.

Как правильно выбрать размер и толщину

Маркировка гнутого швеллера обычно указывает высоту стенки, ширину полки и толщину металла. Например, размер 100х50х4 означает: высота 100 мм, ширина полки 50 мм и толщина стенки 4 мм. При заказе важно не путать высоту профиля, ширину полок и толщину, потому что от этого зависят жесткость, вес и удобство монтажа.

Выбор размера зависит от пролета, нагрузки, шага опор, способа крепления, условий эксплуатации и дальнейшей обработки. Для небольших вспомогательных конструкций может быть достаточно тонкостенного профиля. Для прогонов, рам, навесов и стеллажей обычно выбирают более жесткое сечение. Если профиль работает в ответственной конструкции, размер и марку стали нужно брать по проекту или расчету.

Ориентиры по выбору размера и толщины

Ниже приведены практические ориентиры, а не универсальная норма. Фактический размер гнутого швеллера нужно подбирать по пролету, нагрузке, шагу опор, способу крепления, снеговой зоне и требованиям проекта.

Толщина стенки Где часто применяют Что учитывать
2–3 мм Легкие каркасы, обрешетка, декоративные и вспомогательные элементы Требует аккуратной сварки и защиты от деформаций
4–5 мм Прогоны, рамы ворот, каркасы навесов, стеллажи Проверять пролет, нагрузку, снеговую зону и шаг опор
6 мм и выше Более нагруженные вспомогательные конструкции и нестандартные узлы Выбирать по проекту, расчету и марке стали

Когда гнутый швеллер можно использовать вместо горячекатаного

Гнутый швеллер можно рассматривать вместо горячекатаного там, где конструкция не требует тяжелого фасонного проката и расчет допускает применение более легкого профиля. Это могут быть вспомогательные рамы, каркасы навесов, прогоны, обрешетка, стеллажи, фасадные элементы, ворота и другие узлы, где важны геометрия, вес и удобство монтажа.

Нельзя заменять горячекатаный швеллер на гнутый только из-за цены или меньшего веса. Если элемент работает как несущая балка, опора, часть перекрытия, колонна, ригель или ответственный узел металлоконструкции, решение должно приниматься по проекту. В таких случаях учитывают момент сопротивления, прогиб, устойчивость, соединения, марку стали и условия эксплуатации.

Особенности монтажа и защиты

При работе с гнутым швеллером важно учитывать его геометрию. Радиусы в местах гиба могут мешать плотному прилеганию другого проката, поэтому иногда требуется подрезка, зазор, шайбы, прокладки или переходные пластины. Перед сваркой и сборкой лучше проверить, как профиль стыкуется с трубой, листом, уголком или закладной деталью.

Сварку тонкостенного профиля лучше выполнять аккуратно, короткими участками, чтобы снизить риск прожога и коробления. Чем тоньше стенка, тем выше требования к квалификации сварщика, подготовке кромок и режиму сварки. Для болтовых соединений важно заранее продумать диаметр отверстий, расстояние до края и доступ к обратной стороне полки.

Поскольку гнутый швеллер часто изготавливают из рядовых марок стали, ему нужна антикоррозийная защита. Если конструкция будет находиться на улице, во влажной зоне или в неотапливаемом помещении, после сборки и зачистки швов металл обычно грунтуют и окрашивают по условиям эксплуатации. Для объектов в предгорной зоне Алматы также стоит учитывать влажность, перепады температуры и снеговую нагрузку.

Что указать в заявке на гнутый швеллер

Чтобы получить корректное предложение, в заявке лучше указать тип профиля, размер, толщину стенки, марку стали, длину, количество, стандарт, необходимость резки и требования к сертификатам. Например: «швеллер гнутый равнополочный 100х50х4 мм, Ст3, резка по 2 м, для каркаса навеса».

Если профиль нужен для прогонов, ворот, стеллажей, фасадной подсистемы или ЛСТК, дополнительно стоит указать пролет, шаг опор, предполагаемую нагрузку, способ крепления и условия эксплуатации. Это поможет подобрать не просто похожий профиль, а швеллер, который подойдет под конкретную задачу.

FAQ: Часто задаваемые вопросы по гнутому швеллеру

Можно ли использовать гнутый швеллер вместо горячекатаного в перекрытиях?

Можно только в тех случаях, когда это предусмотрено проектом и расчетом. Для межэтажных перекрытий, несущих балок и ответственных узлов нельзя самостоятельно заменять горячекатаный швеллер на гнутый профиль только из-за меньшего веса или цены.

Какая марка стали лучше для гнутого профиля?

Для большинства строительных и монтажных задач часто применяют сталь Ст3, если это допускается проектом. Если профиль работает на улице, при низких температурах, под повышенной нагрузкой или в составе ответственного узла, проект может предусматривать 09Г2С или другую марку стали.

Как проверить качество гнутого швеллера при приемке?

Проверьте толщину стенки, ширину полок, высоту профиля, прямолинейность, состояние кромок и поверхность в местах гиба. Не должно быть глубоких трещин, сильной сабельности, заметных вмятин и повреждений, которые могут помешать монтажу или ослабить деталь.

В чем преимущество гнутого швеллера перед профильной трубой?

У швеллера открытое сечение, поэтому его проще красить, сверлить, крепить болтами и соединять с другими деталями. Профильная труба лучше работает в других задачах, где нужна закрытая форма и пространственная жесткость. Выбор зависит от узла, нагрузки и способа монтажа.

Вывод

Гнутый швеллер — удобный профиль для каркасов, прогонов, ворот, стеллажей, фасадных подсистем и легких металлоконструкций. Он помогает снизить вес конструкции и упростить монтаж, но не является универсальной заменой горячекатаному швеллеру. В ответственных несущих узлах выбор профиля должен подтверждаться проектом или расчетом.

Также вы можете перейти в каталог гнутого швеллера, чтобы посмотреть доступные размеры, толщины и отправить заявку. Если нужна более тяжелая несущая деталь, изучите материал про горячекатаный швеллер. В АТЛАНТ Snab City в Алматы можно подобрать профиль под задачу, согласовать резку в размер и подготовить поставку на объект.
