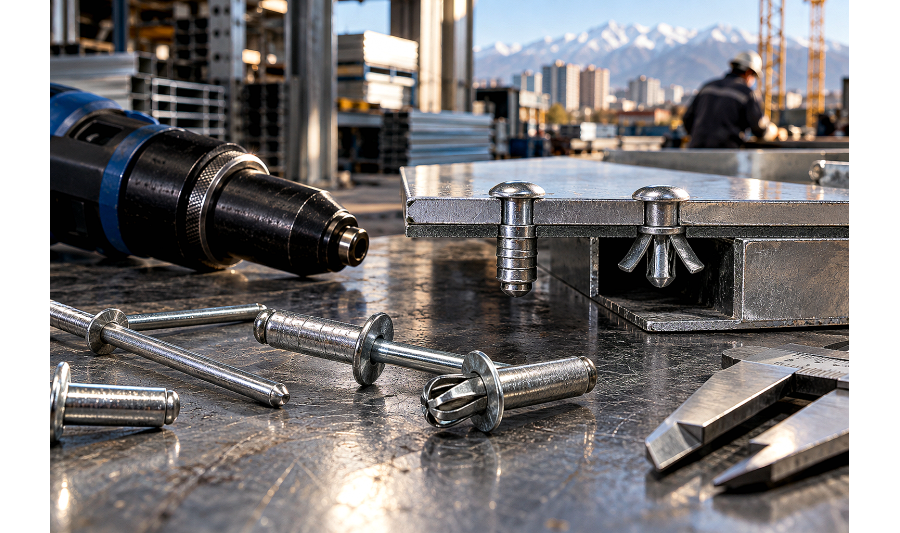

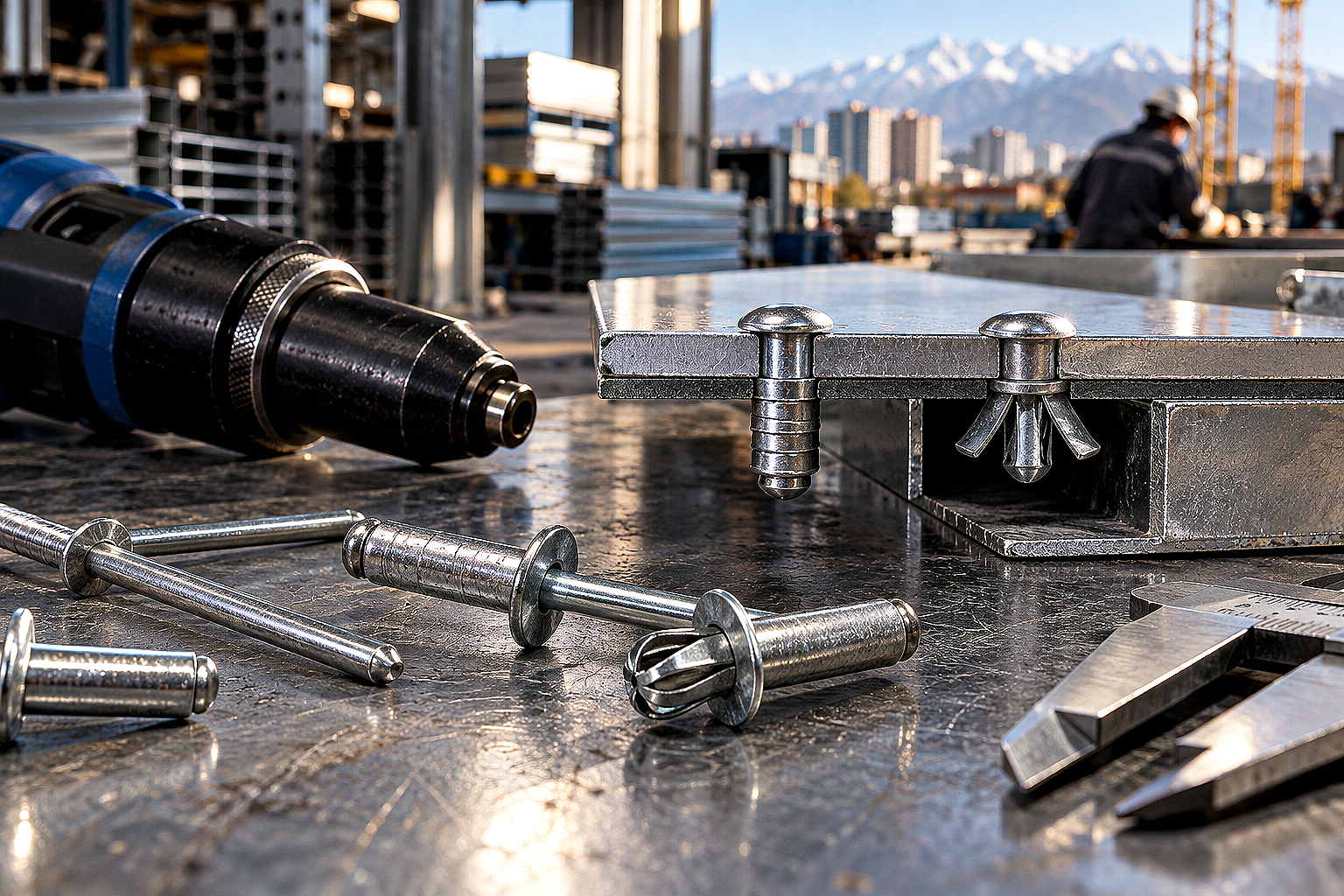

На строительных площадках, фасадных участках и сборочных производствах Алматы монтажники ежедневно сталкиваются с соединением пакетов переменной толщины. При облицовке фасадов композитными панелями, сборке приточных вентиляционных камер и обшивке фургонов толщина скрепляемых слоев часто «гуляет» от 2 до 10 мм из-за неровностей каркаса и нахлестов.

Стандартная вытяжная заклепка по DIN 7337 имеет узкий рабочий диапазон захвата (всего 1,5–2,0 мм). Если толщина пакета изменилась хотя бы на миллиметр, ножка заклепки отрывается раньше времени, оставляя соединение недотянутым, либо заклепка проваливается в отверстие без формирования замыкающей головки.

Специализированные многозажимные заклепки (Multigrip) и распорные лепестковые заклепки (Tre-Bulb / трехлепестковые) разработаны специально для компенсации перепадов толщин и надежной фиксации тонких, мягких или хрупких материалов.

Принцип работы заклепок Multigrip и Tre-Bulb

Главное отличие многозажимных заклепок Multigrip заключается в ступенчатой деформации гильзы. В отличие от стандартной заклепки, сминающейся в одном месте, гильза Multigrip имеет специальные радиальные канавки и переменное сечение стенки.

При протягивании сердечника гильза складывается гармошкой в нескольких точках, плотно стягивая соединяемые детали вне зависимости от того, составляет ли толщина пакета 2 мм или 9 мм. Это позволяет одной заклепкой заменить до трех-четырех стандартных типоразмеров крепежа.

Лепестковые заклепки Tre-Bulb (или Tri-Fold) работают по другому принципу. На их алюминиевой или стальной гильзе выполнены продольные технологические прорези. В момент втягивания головки сердечника гильза раскрывается с обратной стороны тремя широкими лепестками в форме клевера.

Площадь опирания сформированной головки увеличивается в 2,5–3 раза по сравнению со стандартным бортиком. Нагрузка распределяется по широкой плоскости, что исключает продавливание или сквозной вырыв крепежа из тонкого стального листа, алюминия, пластика или композитной панели.

Сравнение технических характеристик и нагрузок

При подборе заклепок снабженцы и проектировщики должны учитывать диаметр отверстия, диапазон сжимаемого пакета, а также предельные усилия на срез и разрыв. Неправильный выбор приводит к срезу заклепок под ветровыми порывами или выпадению сердечников при вибрации.

Тип заклепкиМатериал гильза / сердечникДиаметр / Длина (мм)Диапазон захвата пакета (мм)Диаметр сверления (мм)Нагрузка на срез (Н)Нагрузка на разрыв (Н)
Multigrip стандартАлюминий AlMg2.5 / Сталь цинк3.2 × 8.01.0 – 5.03.3 – 3.4650900
Multigrip стандартАлюминий AlMg2.5 / Сталь цинк4.0 × 10.01.5 – 6.54.1 – 4.211001500
Multigrip увеличеннаяАлюминий AlMg3.5 / Сталь цинк4.8 × 15.04.0 – 11.04.9 – 5.017002400
Multigrip прочнаяСталь оцинкованная / Сталь цинк4.8 × 15.03.0 – 10.04.9 – 5.029003900
Multigrip нержавеющаяНержавейка А2 / Нержавейка А24.8 × 14.03.0 – 9.04.9 – 5.038004700
Tre-Bulb лепестковаяАлюминий AlMg5 / Алюминий4.8 × 17.51.5 – 7.05.0 – 5.214501850
Tre-Bulb лепестковаяАлюминий AlMg5 / Алюминий4.8 × 24.54.0 – 14.05.0 – 5.216002100
Tre-Bulb усиленнаяСталь оцинкованная / Сталь цинк5.2 × 22.01.5 – 9.55.3 – 5.534004100

Когда применять Multigrip, а когда Tre-Bulb

Выбор между многозажимной и лепестковой заклепкой определяется материалом соединяемых деталей и требованиями к герметичности узла.

  • Многозажимные заклепки Multigrip: идеальны для сборки вентиляционных воздуховодов, металлических шкафов, приборов, кабельных лотков и каркасных металлоконструкций. Заклепка гарантирует плотное заполнение отверстия, устойчива к сдвиговым нагрузкам и надежно удерживает остаток сердечника внутри гильзы, предотвращая дребезг.
  • Лепестковые заклепки Tre-Bulb: незаменимы при монтаже навесных вентилируемых фасадов (НВФ) из алюминиевых композитных панелей (АКП), креплении поликарбоната, сэндвич-панелей, пластиковых кожухов и тонких листов толщиной менее 0,7 мм. Широкие лепестки не сминают пористые и хрупкие материалы даже при максимальной затяжке.
  • Работа с увеличенными или разбитыми отверстиями: если монтажники просверлили отверстие с перекосом или старая заклепка была высверлена с разбиением краев, лепестковая заклепка Tre-Bulb надежно перекроет дефект за счет широкого раскрытия лепестков.

Типичные ошибки при монтаже и как их избежать

Нарушение технологии заклепочного соединения снижает несущую способность узла на 40–70% и приводит к коррозии каркаса.

  • Неправильный диаметр сверла: для заклепки 4,8 мм диаметр отверстия должен составлять ровно 4,9–5,0 мм. При диаметре 5,5 мм гильза Multigrip не сможет создать плотный радиальный распор, а соединение быстро разболтается под ветровой нагрузкой.
  • Перекос инструмента: насадка заклепочника должна прижиматься строго перпендикулярно плоскости пакета (угол 90°). При перекосе бортик заклепки сминается набок, оставляя открытый зазор для затекания дождевой воды.
  • Образование гальванической пары: запрещено монтировать алюминиевые заклепки на каркас из нержавеющей стали во влажных зонах без изоляционных шайб. Для нержавеющих конструкций используйте заклепки А2/А2, а для оцинкованного проката — оцинкованную сталь или алюминий AlMg2.5/AlMg3.5.
  • Попадание металлической стружки между листами: перед стягиванием пакета обязательно удаляйте стружку после сверления. Оставшаяся металлическая пыль препятствует плотному прилеганию деталей и провоцирует очаговую коррозию.

Подбор заклепочника и оснастки

Для монтажа заклепок диаметром 3,2–4,0 мм достаточно стандартного ручного механического заклепочника. Однако при работе с заклепками Multigrip и Tre-Bulb диаметром 4,8–5,2 мм из оцинкованной стали или нержавейки ручного усилия монтажника часто не хватает для плавного отрыва стержня.

При серийных фасадных и сборочных работах на объектах Алматы рекомендуется использовать аккумуляторные или пневмогидравлические заклепочники с тяговым усилием от 9000 до 15000 Н. Важно следить за состоянием сменных зажимных губок (кулачков): изношенные губки проскальзывают по сердечнику, оставляя глубокие насечки и замедляя темп монтажа.

В компании АТЛАНТ Snab City в Алматы вы можете заказать широкий ассортимент крепежа: многозажимные заклепки Multigrip, лепестковые заклепки Tre-Bulb, стандартные вытяжные и резьбовые заклепки-гайки, а также специализированные герметичные и структурные заклепки с сертификатами качества и быстрой доставкой по Казахстану.

FAQ

Чем многозажимная заклепка Multigrip отличается от обычной вытяжной заклепки?

Обычная заклепка имеет рабочий диапазон сжатия всего 1,5–2,0 мм, требуя точного подбора длины под каждый миллиметр пакета. Заклепка Multigrip за счет волнообразной деформации гильзы перекрывает диапазон от 1,0 до 11,0 мм, надежно удерживает остаток сердечника и снижает складские остатки крепежа в несколько раз.

Почему для композитных панелей и тонкого металла лучше использовать заклепки Tre-Bulb?

При втягивании сердечника гильза заклепки Tre-Bulb раскрывается тремя широкими лепестками, формируя опорную площадку увеличенного диаметра. Это предотвращает продавливание, смятие и вырыв крепежа из мягких, хрупких или тонких материалов (алюминиевый композит, пластик, тонкий оцинкованный лист).

Можно ли использовать алюминиевые заклепки Multigrip на стальном оцинкованном каркасе?

Да, сплавы алюминия с добавлением магния (AlMg2.5, AlMg3.5, AlMg5) совместимы с оцинкованной сталью при нормальной влажности. Однако для ответственных тяжелонагруженных узлов и агрессивных сред рекомендуется использовать стальные оцинкованные или нержавеющие вытяжные заклепки.

Выпадает ли сердечник из заклепки Multigrip со временем?

Конструкция гильзы Multigrip механически завальцовывает отрывную головку сердечника внутри тела заклепки в момент расклепывания. Сердечник надежно заблокирован, не выпадает от вибрации и обеспечивает дополнительную жесткость на срез.

Вывод

Применение вытяжных заклепок Multigrip и Tre-Bulb позволяет ускорить монтажные работы, исключить брак из-за колебаний толщины пакета и защитить тонколистовые материалы от продавливания. Грамотный выбор диаметра, материала гильзы и рабочего диапазона гарантирует долговечность фасадных и каркасных конструкций в сейсмических и климатических условиях Казахстана.
