Автобетоносмесители (АБС) на шасси КамАЗ, HOWO, Shacman, MAN и Mercedes-Benz в Алматы и регионах Казахстана работают в режиме непрерывного гидроабразивного износа. Внутри вращающегося гравитационного барабана объемом от 6 до 12 м³ сотни тонн товарного бетона на гранитном щебне фракций 5–20 и 20–40 мм непрерывно перекатываются и перемешиваются при транспортировке на стройплощадки.

При скорости вращения смесительного смесителя 8–14 об/мин твердый кварцевый песок и щебень истирают металл обечайки и винтовых спиралей Архимеда. Если стенка барабана изнашивается до толщины менее 1,5–2,0 мм, гравий пробивает металл насквозь, вызывая аварийную утечку бетона прямо на проезжую часть во время движения.

Какие нагрузки действуют на металл смесительного барабана

Корпус смесительного барабана автомиксера состоит из нескольких секций сложной геометрии: переднего конуса, центральной цилиндрической обечайки, переходного и заднего выпускного конусов, а также внутреннего винтового шнека. Каждая зона испытывает специфический тип износа.

  • Центральная обечайка и передний конус: воспринимают гидростатическое давление массы бетона (до 15–28 тонн) и постоянное трение скольжения при вращении в режиме «смешивание/транспортировка».
  • Задний конус и разгрузочная горловина: подвергаются ударно-абразивному воздействию и ускорению потока при реверсивном вращении барабана в режиме «выгрузка».
  • Двухзаходные винтовые спирали Архимеда: работают как лопасти плуга, проталкивая тяжелый пластичный раствор вперед при перемешивании и назад к лотку при выгрузке. Кромка спирали истирается быстрее всего.
  • Динамические вибрации и перепады температур: циклы нагрева на летнем солнцепеке до +50 °C и промывка холодной водой вызывают знакопеременные термические напряжения в сварных швах.

Выбор марки стали: почему рядовая Ст3сп не подходит

Попытка восстановить протертый барабан или наварить новые перья спиралей из дешевого листа Ст3сп — частая ошибка гаражного ремонта. Мягкая углеродистая сталь имеет твердость всего 120–130 HBW и предел текучести около 235–245 МПа.

В контакте с гранитным щебнем лопасти из Ст3 истираются за 2–3 месяца интенсивного строительного сезона. Для заводского изготовления и капитального ремонта смесительных установок применяют низколегированные конструкционные стали повышенной прочности.

  • Сталь 09Г2С (класс прочности С345): базовый материал для цилиндрических обечаек, передних и задних конусов. Обеспечивает высокую пластичность при вальцовке, сохраняет ударную вязкость при зимних морозах до -40 °C и превосходит Ст3 по износостойкости на 40–55%. Для подробного сравнения свойств изучите материал про марки стали горячекатаного листа Ст3 и 09Г2С.
  • Сталь 10ХСНД и 15ХСНД: легирована хромом, кремнием, никелем и медью. Обладает повышенной стойкостью к гидроабразивному износу и коррозии от цементного молочка, продлевая ресурс лопастей в 1,5–1,8 раза по сравнению с 09Г2С.
  • Сталь 65Г: рессорно-пружинная сталь с содержанием углерода 0,65%. Применяется для накладных усиливающих кромок (бронеполос) по внешнему периметру спиралей, где линейная скорость движения щебня максимальна.

Сравнительная таблица материалов для узлов автобетоносмесителя

Грамотный выбор толщины и марки листовой стали позволяет снизить снаряженную массу автомиксера без потери ресурса емкости.

Узел конструкции барабанаРекомендуемая марка сталиОптимальная толщина листа, ммХарактер эксплуатационной нагрузкиСредний ресурс до ремонта (тыс. м³ бетона)
Передний конус (глухая часть)09Г2С (ГОСТ 19281-2014)4,0 – 5,0Гидростатическое давление, циклический изгиб45 – 60
Центральная цилиндрическая часть09Г2С / 10ХСНД4,0 – 5,0Трение скольжения щебеночной массы50 – 70
Задний разгрузочный конус09Г2С / 10ХСНД4,5 – 6,0Ударно-абразивный срез, ускорение потока40 – 55
Тело спирали Архимеда (лопасти)09Г2С / 10ХСНД4,0 – 5,0Лобовое сопротивление бетонной смеси30 – 45
Окантовочный износостойкий кант65Г / 10ХСНД5,0 – 8,0Экстремальное трение по кромке лопасти25 – 35 (сменная наварка)
Приемная и разгрузочная воронкиСт3сп / 09Г2С3,0 – 4,0Ударная гравитационная загрузка щебня35 – 50

Технология раскроя и вальцовки конусов

Барабан автобетоносмесителя собирается из сегментов конических обечаек. Точность раскроя листового металла определяет идеальную круглость барабана и отсутствие биений при вращении на опорных роликах.

Для понимания выбора толщины проката под конкретные узлы ознакомьтесь со статьей о том, как выбрать толщину горячекатаного листа.

  1. Координатный плазменный раскрой: развертки конусов имеют дугообразную форму с переменным радиусом. Использование плазменной резки с ЧПУ гарантирует чистый рез без наплывов и точное совпадение кромок под сварку. Технические нюансы описаны в руководстве про газовую, плазменную и лазерную резку горячекатаного листа.

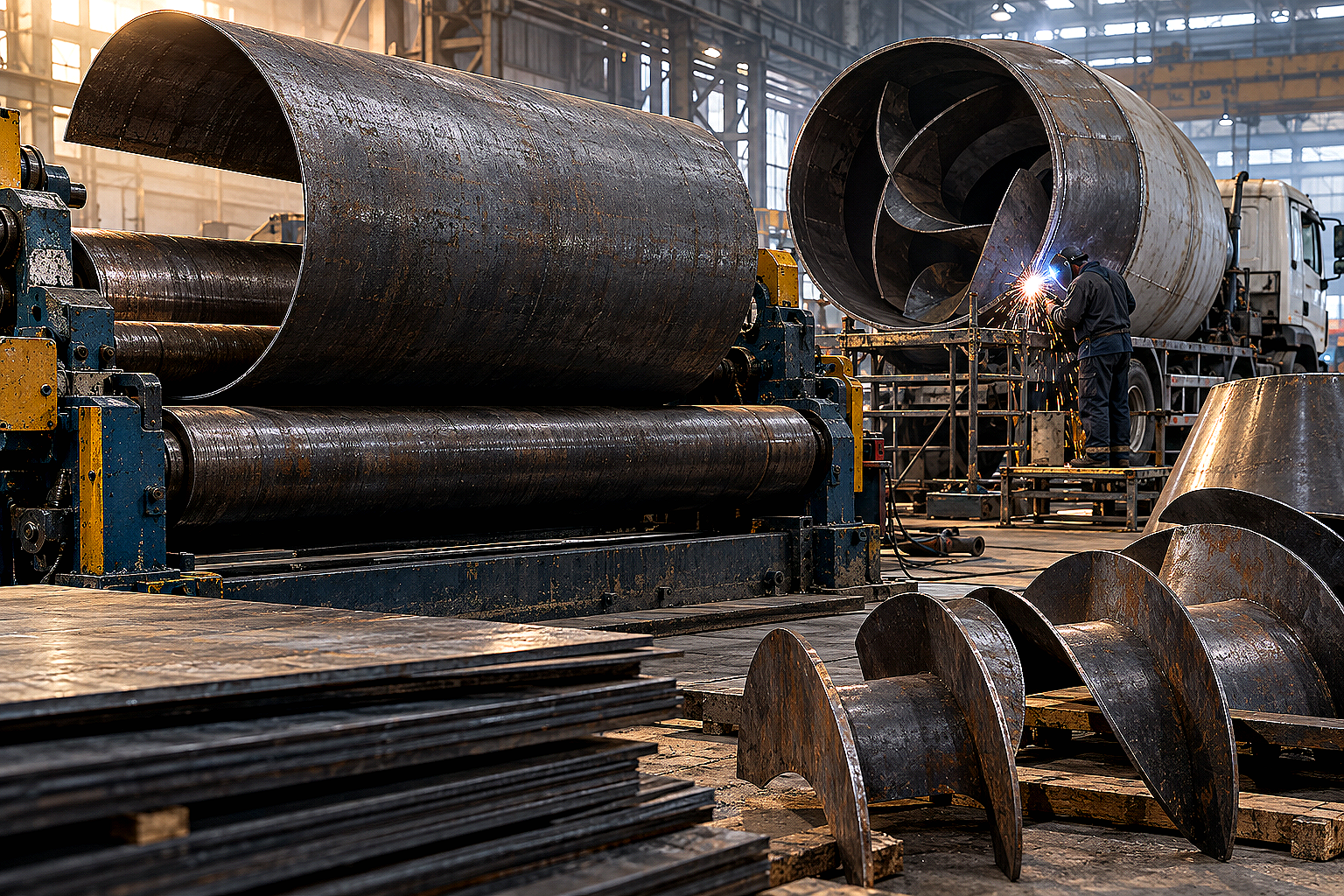

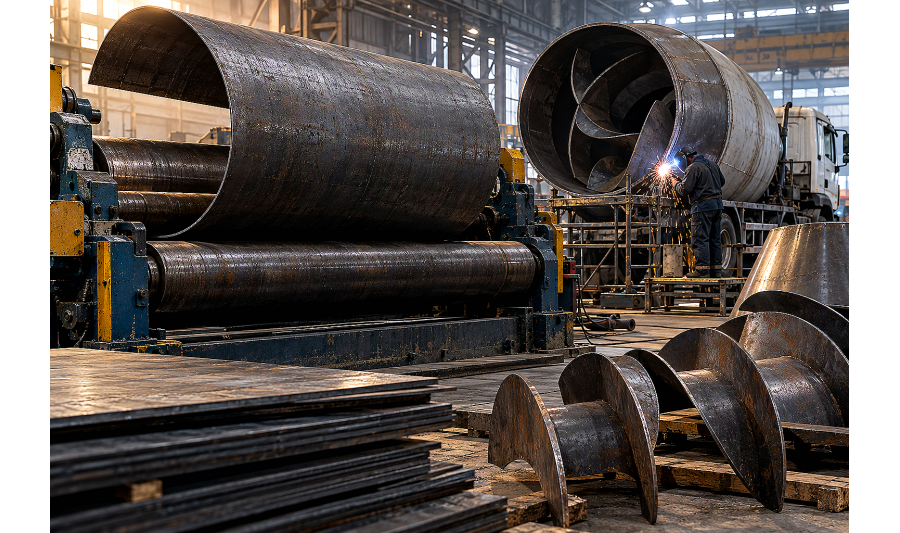

  2. Вальцовка на четырехвалковых листогибочных станках: для формирования конуса боковые валки выставляются под расчетным углом. Сталь 09Г2С легко поддается холодной гибке без образования микротрещин по кромкам.
  3. Раскрой и гибка винтовых секторов спирали: спираль Архимеда моделируется в САПР и кроится отдельными лепестками (секторами) с отбортовкой. После раскроя секторы формуются на винтовом прессе или растягиваются на стапеле до нужного шага винта.

Сборка, сварка и балансировка барабана

Сборку барабана ведут на роликовом сварочном вращателе (стапеле). Продольные стыки конусов сваривают встык с разделкой кромок, чередуя стороны для компенсации термических поводок.

Винтовые спирали приваривают к внутренней стенке барабана сплошным швом с тыльной стороны и прерывистым усиленным швом с рабочей стороны. На торцевую кромку спирали приваривают круглый стальной пруток или защитную полосу из стали 65Г, которая принимает на себя основной абразивный удар.

После завершения сварочных работ барабан устанавливают на балансировочный стенд. Радиальное биение бандажного кольца, которым смеситель опирается на ролики рамы шасси, не должно превышать 1,5–2,0 мм. В противном случае опорные подшипники и редуктор привода выйдут из строя за несколько недель.

Чек-лист входного контроля листа для ремонта АБС

  • Проверка разнотолщинности микрометром: замер толщины по краям и в центре листа; допуск по ГОСТ 19903-2015 для листа 4–5 мм должен укладываться в пределы ±0,3 мм.
  • Контроль плоскостности: прокат должен иметь высокую (ПВ) или особо высокую (ПО) плоскостность, чтобы исключить зазоры при сборке обечаек на стапеле.
  • Осмотр поверхности: отсутствие закатов, пленообразования, раковин и глубоких коррозионных язв, способных стать концентратором напряжений при вальцовке.
  • Сверка сертификата завода: подтверждение химического состава по углеродному эквиваленту (Ceq ≤ 0,43% для стали 09Г2С) для гарантии сварки без предварительного подогрева.

Часто задаваемые вопросы (FAQ)

Какой толщины лист выбрать для ремонта лопастей автомиксера 9 м³?

Для тела спирали оптимален горячекатаный лист стали 09Г2С или 10ХСНД толщиной 4,0–4,5 мм. По внешнему рабочему краю рекомендуется наварить бронеполосу толщиной 6–8 мм из стали 65Г или приварить круг диаметром 10–12 мм.

Можно ли использовать сталь Ст3сп для перефутеровки конусов?

Использовать Ст3сп допускается только как временную меру для аварийных заплаток. Из-за низкой абразивной стойкости мягкая сталь истирается гранитным щебнем в 2 раза быстрее, чем низколегированная сталь 09Г2С.

Какими электродами и проволокой сваривать обечайки из стали 09Г2С?

При полуавтоматической сварке (MIG/MAG) применяют сварочную проволоку СВ-08Г2С в среде защитного газа Ar + CO₂ (80/20). Для ручной дуговой сварки (MMA) используют электроды с основным покрытием типа Э50А (УОНИ-13/55).

Как защитить готовый барабан от коррозии снаружи и внутри?

Снаружи металл подвергают пескоструйной обработке до степени Sa 2.5, грунтуют эпоксидным грунтом и окрашивают полиуретановой эмалью толщиной от 120 мкм. Изнутри барабан не окрашивают: металл пассивируется цементной пленкой, а перед длительным простоем емкость промывают известковым раствором.

Вывод

Надежность и срок службы смесительного барабана автобетоносмесителя зависят от применения конструкционной стали с гарантированной хладостойкостью и сопротивлением абразивному износу. Использование горячекатаного листа марок 09Г2С и 10ХСНД толщиной 4–6 мм обеспечивает оптимальный баланс прочности, устойчивости к истиранию гранитным щебнем и легкой вальцовки сегментов.

Компания АТЛАНТ Snab City поставляет сертифицированный горячекатаный листовой прокат марок Ст3сп, 09Г2С, 10ХСНД и 65Г со склада в Алматы. Мы выполняем высокоточный плазменный раскрой разверток конусов и спиралей по вашим чертежам и организуем оперативную доставку партий металла по всем регионам Казахстана.
