Стыковка труб разного диаметра — один из самых ответственных узлов любого технологического трубопровода. Ошибка в выборе формы или марки стали переходного фитинга приводит к скоплению воздуха, кавитационному разрушению крыльчатки насосов, застойным зонам и гидроударам.

На предприятиях пищевой, химической и перерабатывающей промышленности в Алматы и регионах Казахстана требования к чистоте потока и коррозионной стойкости особенно строгие. Нержавеющие приварные переходы обеспечивают плавное изменение скорости среды без резких скачков давления, если их геометрия подобрана строго под гидродинамическую задачу.

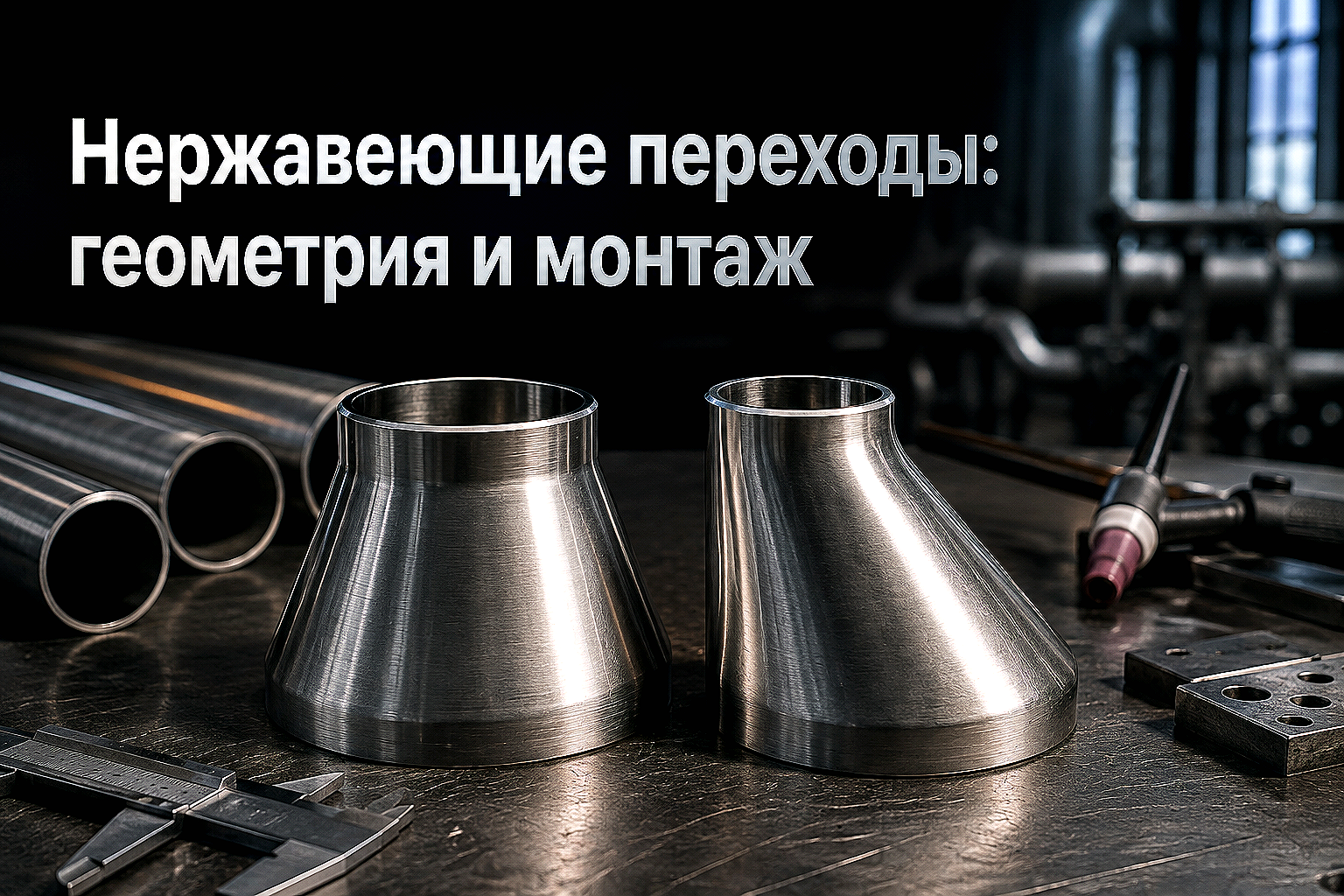

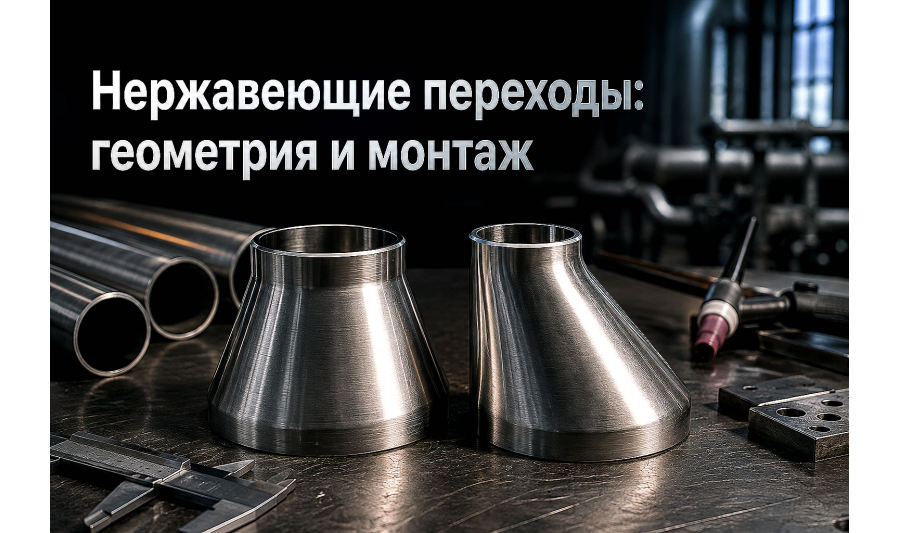

Концентрические и эксцентрические переходы: в чем принципиальная разница

По конструктивному исполнению все нержавеющие переходы делятся на два основных типа. Разница заключается во взаимном расположении продольных центральных осей входного и выходного отверстий.

  • Концентрические переходы (тип К). Центры входного и выходного сечений лежат на одной геометрической оси. Деталь имеет форму симметричного усеченного конуса. Поток сужается или расширяется равномерно по всему периметру.
  • Эксцентрические переходы (тип Э). Центральные оси отверстий смещены относительно друг друга, а одна из образующих стенок конуса остается строго плоской (прямолинейной). Такое сечение позволяет сохранить единый нижний или верхний уровень горизонтальной трубной трассы.

Неправильная установка концентрического перехода на горизонтальной линии всасывания насоса создает верхний карман, где скапливаются пузырьки воздуха. Это прямой путь к срыву потока и выходу дорогостоящей насосной станции из строя.

Сравнительная таблица применения нержавеющих переходов

Чтобы исключить ошибки при заказе и монтаже фитингов на объекте, ориентируйтесь на ключевые параметры рабочей линии:

Тип переходаСхема установкиОсновное назначениеГлавный технологический риск при ошибке
Концентрический (К)Вертикальные стояки, напорные вертикальные участкиПлавное изменение давления и скорости среды в симметричных линияхПри горизонтальной установке образует воздушную пробку вверху или осадочный карман внизу
Эксцентрический (прямой низ)Горизонтальные самотечные линии, шламопроводы, дренажПолный слив жидкости без остатка при промывке (CIP-мойке) и дренированииЗастой продукта, бактериальное заражение пищевой линии, накопление осадка
Эксцентрический (прямой верх)Горизонтальные всасывающие патрубки центробежных насосовПредотвращение скопления газов перед рабочим колесом насосаКавитация, вибрация вала, преждевременное разрушение торцевых уплотнений

Марки стали: AISI 304 против кислотостойкой AISI 316

Для надежной эксплуатации не менее важно правильно сопоставить состав транспортируемой среды со сплавом перехода. На складе компании АТЛАНТ Snab City в Алматы фитинги представлены в двух базовых марках.

Сталь AISI 304 (08Х18Н10). Базовая аустенитная нержавеющая сталь с содержанием 18% хрома и 8% никеля. Оптимальна для чистой воды, пара, молока, пивоваренных производств, спиртов и нейтральных пищевых продуктов при рабочих температурах от -196 °C до +450 °C.

Сталь AISI 316 / AISI 316L (08Х17Н13М2). Модифицированный сплав с добавлением 2,0–2,5% молибдена. Молибден формирует пассивный слой, устойчивый к питтинговой и щелевой коррозии в средах с высоким содержанием хлоридов, солей, органических и минеральных кислот. Незаменима для фармацевтики, химических цехов и участков с агрессивными щелочными моющими растворами.

Бесшовные и сварные переходы: расчет толщины стенки и давления

По способу производства переходы выпускаются бесшовными (штампованными из отрезка бесшовной трубы) и электросварными (вальцованными из листовой стали с последующей автоматической проваркой продольного шва).

Для напорных технологических линий с рабочим давлением свыше 1,6–2,5 МПа (16–25 бар) и при перекачке пара нормативные требования предписывают применение бесшовных фитингов по стандартам ГОСТ 17378-2001 или ASME B16.9. Их монолитная структура исключает локальные зоны остаточных напряжений.

В безнапорных трубопроводах, пищевых распределителях по стандарту DIN 11852 и системах вентиляции применяются тонкостенные электросварные переходы (толщина стенки 1,0–2,0 мм), что существенно снижает общий вес конструкции и итоговую смету.

Рекомендации по монтажу и сварке нержавеющих переходов

При стыковке переходов с магистральными трубами важно соблюдать регламент сварочных работ, чтобы не нарушить структуру легирующего слоя:

  1. Соосность и разделка кромок. При толщине стенки более 3 мм с торцов снимается фаска под углом 30–35°. Перекос кромок более чем на 10% от толщины стенки не допускается.
  2. Сварка в среде аргона (TIG/WIG). Сварка выполняется неплавящимся вольфрамовым электродом. Обязательна подача защитного газа (аргона) внутрь трубопровода («поддув корня шва»). Без поддува обратная сторона шва покрывается пористым шлаком и окисляется («ежует»), что становится очагом коррозии.
  3. Подбор присадочного прутка. Для стали AISI 304 используется присадочная проволока ER308L, для стали AISI 316 — ER316L с пониженным содержанием углерода для исключения межкристаллитной коррозии.
  4. Химическая пассивация. После завершения сварки сварной шов и околошовная зона зачищаются нержавеющими щетками и обрабатываются травильной пастой для восстановления защитной оксидной пленки оксида хрома.

Чек-лист для снабженца перед отправкой заявки

Чтобы избежать пересорта и задержек при комплектации объекта, укажите менеджеру следующие параметры:

  • Тип геометрии: концентрический (К) или эксцентрический (Э);
  • Размеры проходов: наружные диаметры обоих торцов (D1×D2) и толщины стенок (S1×S2) в миллиметрах либо условный диаметр DN/Ду;
  • Стандарт изготовления: ГОСТ 17378 (под метрические трубы), DIN 11852 (пищевой европейский стандарт), SMS или ASME/ANSI B16.9 (дюймовый типоразмер);
  • Марка стали: AISI 304, AISI 304L, AISI 316 или AISI 316L с сертификатом заводского анализа плавки;
  • Требования к обработке поверхности: матовая, шлифованная или зеркальная (для стерильных участков).

Часто задаваемые вопросы

Какой стороной ставить эксцентрический переход перед центробежным насосом?

Перед горизонтальным всасывающим патрубком насоса эксцентрический переход всегда устанавливают плоской стороной вверх («прямой верх»). Это исключает образование воздушного мешка в верхней части трубы и защищает насос от кавитации и сухого хода.

Можно ли использовать концентрический переход в горизонтальной линии пищевого цеха?

Крайне не рекомендуется. При горизонтальной установке концентрического перехода нижняя ступенька задерживает осадок продукта и моющий раствор, делая качественную безразборную CIP-мойку невозможной. Для таких участков монтируют эксцентрические переходы с «прямым низом».

Чем отличается переход стандарта DIN от перехода по ГОСТ 17378?

Разница заключается в размерных рядах наружного диаметра и толщины стенки. Переходы по DIN 11852 рассчитаны на тонкостенные калиброванные трубы для пищевой промышленности (например, 52×1,5 мм), тогда как фитинги по ГОСТ 17378 соответствуют промышленному трубному сортаменту (например, 57×3,5 мм). Состыковать их встык без специальной проточки невозможно.

Как проверить качество нержавеющего перехода при приемке на складе?

Проверьте сертификат качества завода-изготовителя с указанием номера плавки, выполните контрольный замер толщины стенок и диаметров штангенциркулем, визуально осмотрите внутреннюю поверхность на отсутствие задиров и раковин, а также проверьте марку стали экспресс-тестом или спектрометром.

Вывод

Нержавеющий переход — компактная, но критически важная деталь гидравлической системы. Правильный выбор геометрии фитинга гарантирует стабильное давление, защищает насосные агрегаты от поломок и предотвращает бактериальное загрязнение технологических линий. Заказывайте сертифицированные нержавеющие переходы, нержавеющие трубы AISI, шаровые краны и фланцы в компании АТЛАНТ Snab City с оперативной доставкой по Алматы и всему Казахстану.
