Изготовление сосудов под давлением, ресиверов сжатого воздуха, деаэраторов, автоклавов и резервуаров для нефтегазового сектора Казахстана начинается с формообразования торцевых элементов. Если обечайку цилиндрического корпуса можно легко свернуть на листогибочных вальцах, то днище подвергается глубокой трехмерной пластической деформации.

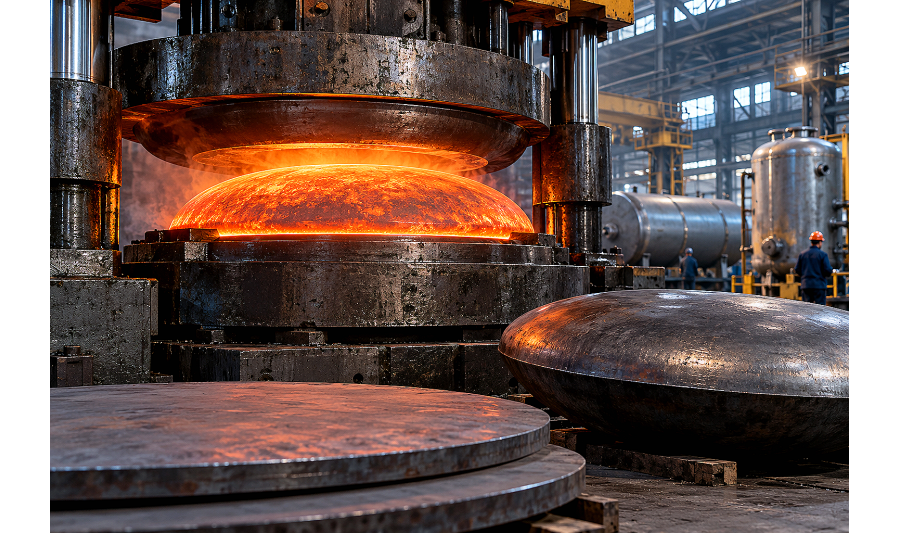

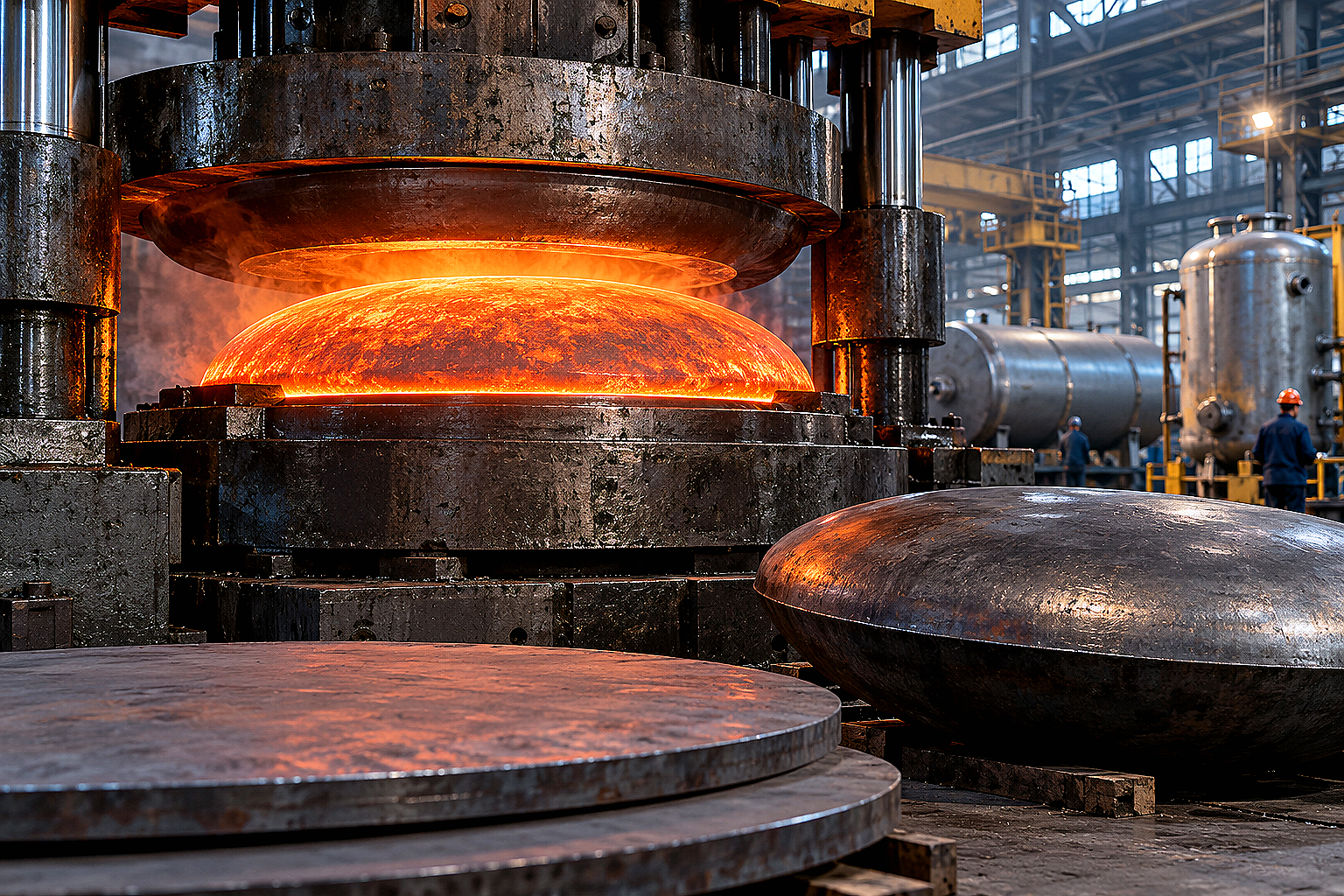

При горячей или холодной штамповке, а также при ротационной раскатке (фланжировании) на кромкогибочных станках металл испытывает неравномерное двухосное растяжение. Если снабженец закупит рядовой горячекатаный лист без учета запаса по пластичности и скрытых внутренних расслоений, круглая заготовка разорвется по радиусу отбортовки прямо в штампе пресса.

Типы днищ и особенности деформации листового металла

Форма днища определяет величину внутренних напряжений в материале при формовке и распределение давления рабочей среды внутри готового резервуара. Для каждого типа днища требуются специфические технологические припуски и требования к структуре горячекатаного листа.

  • Эллиптические днища (ГОСТ 6533-78): наиболее распространенный тип для сосудов под давлением от 0,6 до 16,0 МПа. Отношение высоты выпуклой части к внутреннему диаметру составляет h = 0,25 Dв. При штамповке в зоне перехода от сферы к цилиндрическому борту металл испытывает максимальное сжатие по периметру и растяжение по высоте.
  • Торосферические днища (DIN 28011, тип Klöpper): состоят из сферического купола, тороидального радиуса перехода и цилиндрической отбортовки. Часто изготавливаются методом холодной раскатки на фланжировочных станках из предварительно вырезанного диска.
  • Конические днища (ГОСТ 12619-78): применяются для бункеров, сепараторов и нижних секций силосов для обеспечения самотека сыпучих и вязких сред. Изготавливаются гибкой секторов на вальцах с последующей сборкой или штамповкой конуса с отбортовкой кромок.
  • Плоские отбортованные днища: используются в безнапорных емкостях и дренажных баках. Деформация сосредоточена исключительно на кромке радиуса гиба.

Марки стали: почему нельзя брать рядовую Ст3 для штамповки днищ

Главная ошибка при закупке металла для днищ емкостей — попытка использовать стандартный лист марки Ст3сп/пс. Углеродистая сталь обыкновенного качества имеет широкий разброс по содержанию серы и фосфора, что приводит к неоднородной пластичности и образованию микротрещин при глубокой вытяжке.

Для сосудов, работающих под давлением и при знакопеременных температурах в климатических условиях Казахстана, применяют специализированные конструкционные и качественные котловые стали.

Марка стали Стандарт Температурный диапазон Преимущества при формовке днищ Область применения в РК
09Г2С (класс 12, 14, 15) ГОСТ 19281-2014 От -70 °C до +425 °C Высокая ударная вязкость при глубоком минусе (KCV до 34 Дж/см² при -40 °C), мелкозернистая структура, исключающая холодные трещины. Газовые ресиверы, подземные резервуары СУГ, технологические емкости нефтепромыслов Атырау и Мангистау.
Сталь 20К, 16ГС ГОСТ 5520-2017 От -20 °C до +450 °C Котловая металлургическая чистота, стойкость к межкристаллитному старению при длительном паровом нагреве, отличная свариваемость. Барабаны паровых котлов, деаэраторы, подогреватели сетевой воды котельных и ТЭЦ Алматы.
Сталь 20 (качественная) ГОСТ 1577-93 От -20 °C до +350 °C Равномерная пластичность при горячей штамповке, отсутствие склонности к отпускной хрупкости. Емкости для сжатого воздуха, технической воды и гидропневматических станций.
12Х18Н10Т / AISI 321 ГОСТ 5632-2014 От -196 °C до +600 °C Предельная коррозионная стойкость, сохранение ударной вязкости в криогенных средах, пластичность аустенитной решетки. Пищевые реакторы, емкости брожения пивоварен, автоклавы химических и сернокислотных участков.

Расчет диаметра дисковой заготовки и учет утонения стенки

При глубокой вытяжке днища из плоского круглого диска металл перераспределяется по сечению. В зоне вершины купола толщина стенки практически не меняется, однако в тороидальной зоне перехода (на радиусе отбортовки) происходит интенсивное утонение.

Согласно нормам конструирования аппаратов (ГОСТ 34347-2017), фактическая толщина стенки готового днища после штамповки в любой точке не должна быть меньше расчетной толщины, заложенной конструктором по условиям прочности.

  1. Коэффициент утонения: при холодной раскатке на фланжировочных машинах утонение стенки составляет от 8% до 15%, при горячей штамповке в штампах — от 10% до 18%. Если проект требует минимальную остаточную стенку 10 мм, исходный горячекатаный лист заказывают толщиной не менее 12 мм.
  2. Расчет диаметра диска для эллиптического днища: ориентировочный диаметр заготовки $D_{заг}$ рассчитывается по формуле: $D_{заг} = 1{,}15 \cdot D_в + 2 \cdot h_б + 2 \cdot \Delta$, где $D_в$ — внутренний диаметр емкости, $h_б$ — высота цилиндрического борта (обычно 25–50 мм), а $\Delta$ — технологический припуск на обрезку торцевого заусенца и торцовку кромки под сварку (30–60 мм на диаметр).
  3. Учет направления проката: при раскрое диска на станках плазменной или гидроабразивной резки важно учитывать продольное и поперечное направление волокон проката для предотвращения эллипсности вытяжки.

Требования к качеству листа: УЗК-контроль и подготовка заготовок

Скрытые внутренние дефекты горячекатаного проката, незаметные при внешнем осмотре, проявляются при вытяжке катастрофическим расслоением. Металлургические пузыри, шлаковые включения и несплошности под действием радиального растяжения раскрываются, образуя сквозные трещины.

Для ответственных днищ емкостей лист должен поставляться с обязательным сплошным ультразвуковым контролем (УЗК) по ГОСТ 22727-88 не ниже класса 1 или 0. Это исключает поставку металла с внутренними раковинами.

Если диаметр днища превышает стандартную ширину выпускаемого листа (например, требуется заготовка диаметром 2600–3200 мм при максимальной ширине проката 2000 мм), круглую карту собирают из двух половин. В этом случае сварной стык заготовок должен быть выполнен со 100% радиографическим (РК) или ультразвуковым контролем, а сварной шов зачищен заподлицо с основным металлом с обеих сторон до начала штамповки.

Термообработка днищ после формовки

После завершения штамповки или фланжирования в металле накапливаются высокие внутренние остаточные напряжения от наклепа. Если днище эксплуатируется без термообработки, в околошовной зоне приварки к обечайке возникает риск коррозионного растрескивания под напряжением.

Днища из углеродистых и низколегированных сталей (09Г2С, сталь 20, 20К), изготовленные методом холодной деформации, подвергают обязательному высокому отпуску при температуре 600–650 °C с выдержкой и медленным охлаждением. Для горячештампованных днищ, температура окончания штамповки которых упала ниже 700 °C, назначают нормализацию при 900–930 °C для восстановления мелкозернистой феррито-перлитной структуры.

Чек-лист входного контроля горячекатаного листа для емкостных днищ

  • Сертификат качества завода: проверка плавки, химического состава (углеродный эквивалент Cэкв не более 0,42% для гарантированной свариваемости) и ударной вязкости при отрицательных температурах.
  • Замер разнотолщинности: контроль микрометром толщины листа по четырем углам и в центре карты. Минусовой допуск не должен превышать пределов по ГОСТ 19903-2015.
  • Состояние поверхности: отсутствие глубоких закатанных плен, раковин от окалины и трещин. Поверхностные дефекты глубиной более 5% от толщины листа перед вытяжкой должны быть зачищены плавным абразивным переходом.
  • Качество реза заготовки: при плазменном раскрое диска на торцах удаляется грат, а кромка осматривается на отсутствие визуальных расслоений.

На складских комплексах компании АТЛАНТ Snab City в Алматы постоянно поддерживается сортамент горячекатаного конструкционного и котлового листа марок Ст3сп, 09Г2С и стали 20 толщиной от 4 до 50 мм в форматах раскроя 1500х6000, 2000х6000 и 2000х8000 мм. Весь металл сопровождается заводскими сертификатами с результатами механических испытаний и УЗК-контроля. Мы организуем точный раскрой круглых заготовок под штамповку и оперативную доставку длинномерами и манипуляторами по строительным и промышленным площадкам Алматы и всего Казахстана.

Часто задаваемые вопросы

Какой припуск по толщине листа нужно закладывать на утонение при изготовлении эллиптического днища?

Рекомендуется закладывать технологический припуск на утонение в размере 12–15% от номинальной толщины стенки при холодной раскатке и 10–12% при горячей штамповке. Например, для получения готового днища с гарантированной остаточной толщиной стенки 8,0 мм исходную листовую заготовку выбирают толщиной не менее 10,0 мм.

Можно ли сваривать круглую заготовку днища из двух частей листа?

Да, стандарты ГОСТ 34347-2017 и ГОСТ 6533-78 разрешают изготовление днищ из сварных заготовок. Сварной шов должен располагаться на расстоянии не менее 1/5 диаметра от центра заготовки, быть сварен с полным проваром корня, пройти 100% контроль методом УЗК или РК и быть зачищен заподлицо с основным металлом перед формовкой.

Почему для днищ подземных емкостей в Казахстане выбирают сталь 09Г2С вместо Ст3?

В регионах Казахстана зимняя температура грунта и наружного воздуха опускается до -35...-45 °C. Сталь Ст3сп при температуре ниже -20 °C переходит в хрупкое состояние и теряет ударную вязкость. Низколегированная сталь 09Г2С гарантирует ударную вязкость KCV не менее 34 Дж/см² при температуре до -40 °C (а спецкатегории — до -70 °C), предотвращая хрупкое разрушение емкости под давлением.

Обязательна ли термообработка эллиптических днищ после холодной раскатки?

Термообработка обязательна, если относительное удлинение при холодной деформации превышает 5%, если емкость предназначена для работы с взрывоопасными, токсичными средами или поднадзорна органам промышленного контроля РК при давлении свыше 0,7 бар. Высокий отпуск при 600–650 °C снимает пиковые остаточные напряжения и защищает металл от коррозионного растрескивания.

Вывод

Надежность емкостей и аппаратов под давлением напрямую зависит от качества исходного горячекатаного листа. Точный расчет диаметра заготовки, правильный выбор марки стали с гарантированной хладостойкостью (09Г2С или 20К), учет припуска на утонение кромки и сплошной УЗК-контроль позволяют производить долговечные днища без риска производственного брака и аварийной разгерметизации резервуаров.
