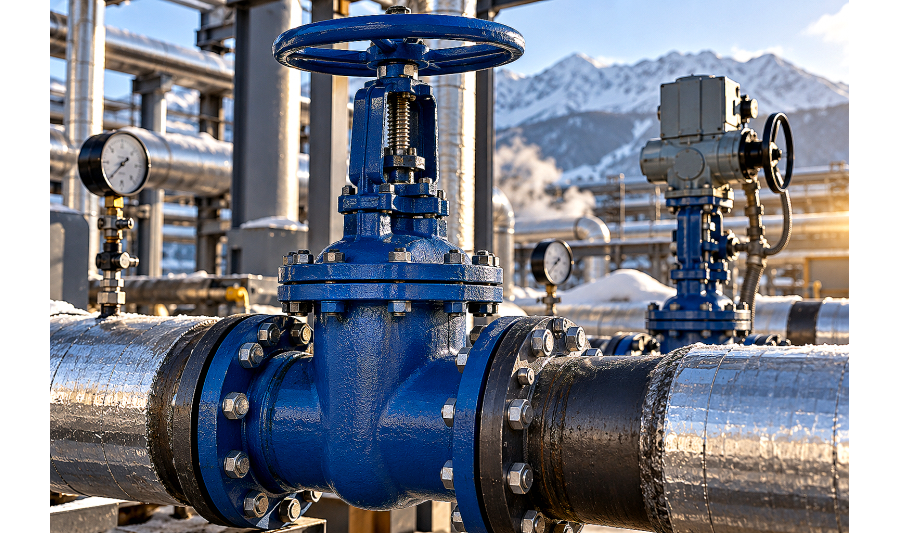

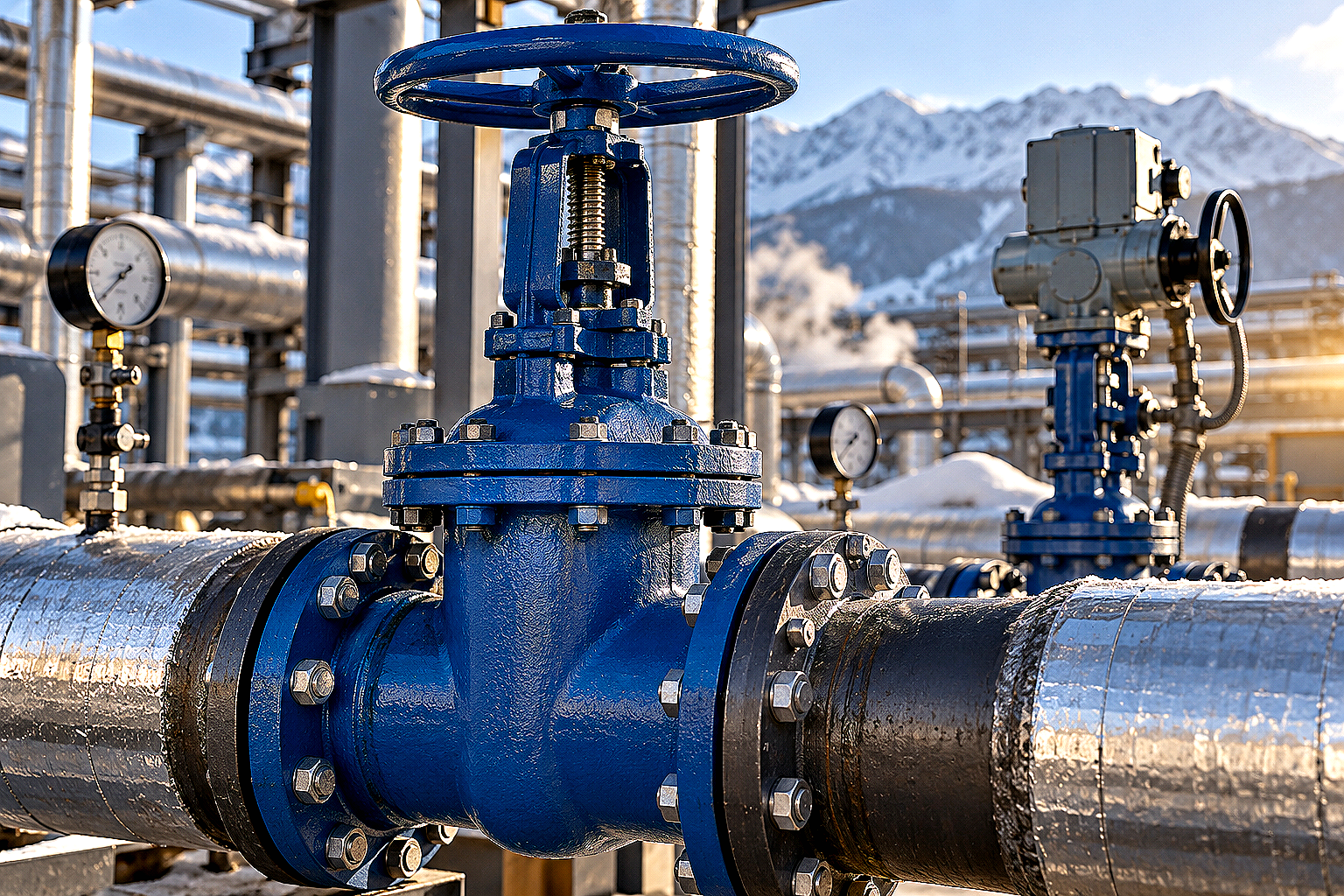

Клиновая литая задвижка серии 30с41нж с выдвижным шпинделем — классический элемент напорных трубопроводов с температурой среды до +425 °C и давлением до 1,6 МПа (16 бар). В магистральных тепловых сетях, обвязке насосных станций первого подъема и на технологических продуктопроводах Алматы именно стальная задвижка принимает на себя динамические гидроудары и температурные расширения труб.

Однако выбор арматуры по одному лишь диаметру условного прохода (Ду 50, Ду 100 или Ду 200) регулярно приводит к авариям в зимний период. Попытка установить стандартную задвижку 30с41нж на открытой эстакаде в северных регионах или на высокогорных объектах Алматинской области оборачивается хрупким растрескиванием чугунных маховиков и литых корпусов из стали 20Л при первых морозах ниже -40 °C.

Сталь 20Л против 20ГЛ: температурный порог 30с41нж и 30лс41нж

Главное различие между базовой задвижкой 30с41нж и хладостойкой модификацией 30лс41нж заключается в химическом составе литой стали корпусных деталей. Обозначение «с» указывает на углеродистую сталь 20Л (или поковку 20), а индекс «лс» — на низколегированную хладостойкую марганцевую сталь 20ГЛ (или 09Г2С).

В условиях климата Казахстана температура окружающего воздуха зимой опускается до экстремальных отметок. Углеродистая сталь 20Л при охлаждении ниже -40 °C претерпевает хладноломкость: ударная вязкость резко падает, и корпус задвижки может расколоться от термического напряжения при затягивании фланцев. Легированная марганцем сталь 20ГЛ сохраняет пластичность и сопротивление ударным нагрузкам при морозах до -60 °C.

Параметр30с41нж (углеродистая)30лс41нж (хладостойкая)30нж41нж (нержавеющая)
Марка стали корпусаСталь 20Л / 25Л / 20Сталь 20ГЛ / 09Г2ССталь 12Х18Н9ТЛ / AISI 304
Температура окружающей средыОт -40 °C до +40 °CОт -60 °C до +40 °CОт -60 °C до +50 °C
Температура рабочей средыОт -40 °C до +425 °CОт -60 °C до +425 °CОт -60 °C до +565 °C
Рабочая средаВода, пар, жидкие нефтепродуктыГаз, конденсат, вода, парАгрессивные среды, кислоты, пар
Герметичность по ГОСТ 9544-2015Класс А или ВКласс А или ВКласс А

Конструкция клина: жесткий, двухдисковый или упругий

Герметичность перекрытия потока зависит от типа запирающего органа. В стальных задвижках Ру 16 применяются три основные конструкции затвора, каждая из которых ведет себя по-разному при температурных деформациях магистрали.

  • Жесткий цельный клин: простая монолитная деталь. Обеспечивает прочность при высоких давлениях, но чувствителен к термическим расширениям трубы. При остывании горячего паропровода задвижку может «закусить» в седлах, из-за чего открыть ее вручную маховиком без рычага невозможно;
  • Двухдисковый клин: состоит из двух независимых дисков, соединенных распорным грибком. Диски самоустанавливаются по углу наклона седел, компенсируя неточности сборки корпуса. Меньше подвержен заклиниванию при температурных колебаниях, но имеет больше подвижных деталей;
  • Упругий клин: монолитный диск с кольцевой проточкой по внешнему контуру. Под действием усилия шпинделя клин упруго деформируется на доли миллиметра, плотно прилегая к наплавленным кромкам седел и исключая заклинивание при нагреве до +300 °C.

Уплотнительные поверхности клина и колец в корпусе задвижек 30с41нж наплавляются коррозионностойкой нержавеющей сталью 20Х13 или 13Х25Т (индекс «нж»), что защищает контактные зеркала от эрозионного размыва потоком теплоносителя.

Сальниковый узел: графит ТРГ вместо асбестовой набивки

Выдвижной шпиндель задвижки вращается и перемещается поступательно внутри сальниковой камеры крышки. Традиционная асбестовая набивка с графитовой пропиткой со временем пересыхает, твердеет и начинает пропускать воду по резьбе штока, требуя регулярной подтяжки гаек сальника.

Современным стандартом комплектации является набивка из терморасширенного графита (ТРГ). Кольца из плетеного ТРГ не теряют эластичности при температурах до +450 °C, не вымываются паром и не вызывают коррозионного прихвата нержавеющего штока при длительном простое арматуры в закрытом положении.

При монтаже задвижки важно соединять ее с магистралью через качественные ответные элементы. Для этого в смете сразу закладывают соответствующие стальные фланцы под рабочее давление и паронитовые либо графитовые прокладки с металлической окантовкой.

Подбор и расчет крутящего момента под электропривод

Для задвижек больших диаметров (Ду 150, Ду 200, Ду 250, Ду 300), установленных в труднодоступных камерах или на ответственных узлах ИТП, ручное открытие требует до 30–50 полных оборотов маховика. В таких узлах задвижки комплектуют многооборотными электроприводами (типа ГЗ, AUMA, Тулаэлектропривод).

Для правильного выбора типа привода (серии А, Б, В или Г по стандарту присоединения штока) необходимо учитывать суммарный крутящий момент, требуемый для срыва затвора с седел при максимальном перепаде давления.

Расчетный крутящий момент на шпинделе складывается из трех составляющих:

  • Трения клина о седла под действием одностороннего гидростатического давления среды;
  • Трения шпинделя в сальниковом уплотнении ТРГ;
  • Трения в ходовой резьбовой паре «шпиндель – ходовая гайка бугеля».

Для задвижки 30с41нж Ду 100 Ру 16 ориентировочный момент на штоке при перепаде 1,6 МПа составляет 110–140 Н·м, для Ду 150 — 220–280 Н·м, а для Ду 200 — 420–550 Н·м. Мощность электропривода выбирают с коэффициентом запаса не менее 1,25–1,30 на случай засорения направляющих пазов корпуса.

Правила монтажа и гидроиспытаний на объекте

Перед установкой задвижки на объекте обязательно проводят входную дефектовку. С правилами оформления документов и проверки маркировки можно ознакомиться в материале про входной контроль трубопроводной арматуры на строительной площадке.

При монтаже клиновых задвижек на стальные теплотрассы и водоводы соблюдают технологические правила:

  1. Монтажное положение: задвижку монтируют шпинделем вертикально вверх (маховиком кверху) или с отклонением от вертикали не более 90°. Установка задвижки маховиком вниз категорически запрещена: в полость крышки оседает шлам, заклинивая резьбу шпинделя.
  2. Снятие монтажных напряжений: фланцы трубопровода должны быть выставлены строго соосно. Запрещается устранять перекос подводящих труб силовой затяжкой шпилек фланца — чугунный бугель или фланец задвижки дадут трещину.
  3. Согласование с трубой: на магистральных сетях задвижки обвязывают бесшовными или прямошовными трубами, параметры которых детально рассмотрены в гайде про стальные трубы для теплосетей в сейсмических зонах Казахстана.
  4. Режим гидроопрессовки: гидравлические испытания магистрали на прочность давлением 1,25–1,5 Ру проводят при полностью открытом клине. Опрессовку на герметичность затвора выполняют закрытием арматуры штатным усилием без применения удлинителей маховика.

Чек-лист снабженца при закупке задвижек 30с41нж / 30лс41нж

Чтобы избежать поставки восстановленного б/у металла или контрафактных изделий с заниженной толщиной стенки, перед оплатой партии проверяют следующие параметры:

  • Наличие на корпусе четкой заводской отливки: товарный знак изготовителя, марка стали (20Л или 20ГЛ), условный проход (DN/Ду), номинальное давление (PN/Ру) и стрелка направления потока;
  • Паспорт качества с указанием номера плавки, результатов гидроиспытаний корпуса водой на 2,4 МПа и герметичности затвора воздухом на 0,6 МПа по ГОСТ 9544-2015;
  • Плавность хода шпинделя: маховик должен вращаться равномерно от руки по всей длине резьбы без рывков и заеданий;
  • Защитное покрытие: внешняя поверхность задвижки 30с41нж окрашивается серой или синей грунт-эмалью, а хладостойкая 30лс41нж традиционно маркируется синей или голубой окраской для идентификации в тепловой камере.

На складском комплексе компании АТЛАНТ Snab City в Алматы постоянно поддерживается сортамент стальных клиновых задвижек 30с41нж и 30лс41нж типоразмеров от Ду 50 до Ду 300, а также ответных фланцев, крепежа и прокладок с оперативной доставкой по городу и регионам Казахстана.

Часто задаваемые вопросы

Можно ли использовать задвижку 30с41нж для регулирования расхода воды?

Нет, клиновая задвижка является исключительно запорной арматурой. Эксплуатация задвижки в полуоткрытом («дросселирующем») положении приводит к быстрой кавитационной эрозии острых кромок клина и посадочных седел, после чего задвижка полностью теряет герметичность при закрытии.

В чем разница между задвижками с выдвижным и невыдвижным шпинделем?

У задвижки 30с41нж шпиндель выдвижной: при открытии резьбовой шток поднимается вверх на высоту клина. Это защищает ходовую резьбу от контакта с транспортируемой средой и шламом, но требует дополнительного запаса по высоте в монтажной камере. Задвижки с невыдвижным шпинделем компактнее, но их резьба находится внутри потока среды.

Какое предельное давление выдерживает задвижка 30с41нж?

Номинальное рабочее давление составляет 1,6 МПа (16 кгс/см² или 16 бар). Корпус задвижки на заводе испытывается пробным гидравлическим давлением 2,4 МПа (24 бар), а затвор проверяется на плотность давлением 1,76 МПа водой либо 0,6 МПа сжатым воздухом.

Почему заклинивает клин при прогреве паропровода?

При пуске пара металл корпуса и клина нагревается неравномерно. Жесткий цельный клин расширяется быстрее массивного охлажденного корпуса и намертво зажимается между наклонными седлами. Чтобы этого избежать, на паропроводах устанавливают задвижки с упругим или двухдисковым клином либо приоткрывают байпасную линию для плавного прогрева магистрали.

Вывод

Стальные клиновые задвижки 30с41нж и 30лс41нж остаются самым надежным типом запорной арматуры для напорных сетей Казахстана при соблюдении температурных условий эксплуатации. Выбирайте хладостойкую сталь 20ГЛ для открытых участков, контролируйте качество сальниковой набивки ТРГ и комплектуйте узлы оригинальными фланцами от надежных поставщиков металлопроката.
