Монтаж магистральных и распределительных теплосетей — один из самых ответственных этапов инженерного строительства. В климатических условиях Казахстана теплоноситель циркулирует под рабочим давлением до 1,6–2,5 МПа и при температуре до 130–150 °C, что создает колоссальные знакопеременные нагрузки на металл и сварные соединения.

В Алматы и предгорных районах монтаж осложняется сейсмичностью площадки до 9–10 баллов и сложным рельефом с перепадами высот. Любой скрытый дефект сварного шва или нарушение технологии разделки кромок неизбежно приводит к аварийному порыву посреди отопительного сезона и многомиллионным убыткам.

Нормативная база и требования к трубному прокату

При строительстве и реконструкции тепловых сетей в Республике Казахстан руководствуются требованиями СН РК 4.02-01-2011 и СП РК 4.02-101-2012 «Тепловые сети». К монтажу допускаются стальные трубы заводского изготовления, прошедшие входной контроль качества и подтвержденные паспортами заводов-изготовителей.

Для прямолинейных участков и ответственных узлов применяют бесшовные трубы по ГОСТ 8732-78 или прямошовные электросварные трубы по ГОСТ 10705-80 (группы поставки В) из углеродистой стали марки 20 или низколегированной стали 09Г2С. Подробнее о критериях выбора трубной заготовки читайте в нашей статье о стальных трубах для магистральных теплосетей.

  • Сталь марки 20 — стандартный выбор для теплосетей с рабочей температурой теплоносителя до +150 °C при расчетной температуре наружного воздуха не ниже -30 °C;
  • Сталь марки 09Г2С — низколегированная конструкционная сталь повышенной прочности, обязательная для северных регионов Казахстана, а также для узлов с высокими сейсмическими нагрузками;
  • Контроль овальности и разностенности — отклонение по толщине стенки стыкуемых труб не должно превышать 10%, иначе нарушается соосность кромок под сварку.

Подготовка и разделка кромок по ГОСТ 16037-80

Сварка труб тепловых сетей выполняется в соответствии с ГОСТ 16037-80 «Соединения сварные стальных трубопроводов». Долговечность шва закладывается на этапе механической подготовки торцов труб перед сборкой стыка.

Запрещается выполнять разделку кромок ручной кислородной резкой без последующей механической зачистки. При термической резке на кромке образуется зона термического влияния с повышенной твердостью и микротрещинами, которую необходимо сошлифовать фаскоснимателем или углошлифовальной машиной на глубину не менее 1–2 мм.

  • Угол скоса кромки — для труб с толщиной стенки более 3 мм угол разделки одной кромки должен составлять 30°±2° (общий угол раскрытия стыка 60°±4°);
  • Размер притупления (носка) — составляет 1,5–2,0 мм для предотвращения прожога при формировании корневого слоя;
  • Сборочный зазор — равномерный зазор между притуплениями по всему периметру стыка выдерживается в пределах 2,0–3,5 мм в зависимости от диаметра электрода или проволоки;
  • Зачистка околошовной зоны — наружная и внутренняя поверхности трубы зачищаются до металлического блеска на ширину не менее 20 мм от границы разделки.

Параметры сборки и сварки стыков труб теплотрассы

Сборка труб под сварку осуществляется на центраторах (звеньевых наружных или гидравлических внутренних), обеспечивающих соосность без образования изломов оси трубопровода. Допустимое смещение кромок для труб с толщиной стенки до 10 мм не должно превышать 10% от номинальной толщины (но не более 1 мм).

Толщина стенки трубы, мм Тип разделки кромок (ГОСТ 16037) Угол скоса / Зазор, мм Количество слоев сварки Метод неразрушающего контроля
До 3,0 С2 (без скоса кромок) 0° / 1,0–2,0 1–2 слоя ВИК + 100% УЗК / РК
3,5 – 8,0 С17 (V-образная односторонняя) 30°±2° / 2,0–3,0 2–3 слоя ВИК + 100% УЗК / РК
9,0 – 16,0 С17 (V-образная с притуплением) 30°±2° / 2,5–3,5 3–4 слоя ВИК + 100% УЗК / РК
Свыше 16,0 С18 / С25 (ступенчатая или комбинированная) 15°–20° / 2,5–4,0 4 и более слоев ВИК + 100% УЗК / РК

Технология многослойной сварки стыков

Сварка поворотных и неповоротных стыков стальных труб теплотрасс выполняется ручной дуговой сваркой покрытыми электродами (РД / SMAW) или комбинированным способом: аргонодуговая сварка корня шва (TIG) с последующим заполнением штучными электродами с основным видом покрытия (типа Э50А, УОНИ-13/55).

Каждый проход выполняется с обязательным смещением замков (начал и окончаний валиков) относительно предыдущего слоя не менее чем на 20–30 мм. Перед нанесением следующего слоя предыдущий валик тщательно очищается от шлака и брызг металлической щеткой или шлифовальным кругом.

При температуре окружающего воздуха ниже 0 °C для стали 20 и ниже -10 °C для стали 09Г2С обязателен предварительный подогрев стыка газовыми горелками до температуры +100...+150 °C в зоне шириной не менее 100 мм по обе стороны от шва. Это исключает закалочные структуры и образование холодных трещин.

Для компенсации температурных подвижек в трассу обязательно закладываются подвижные и сильфонные узлы, о которых детально рассказано в материале про компенсаторы и неподвижные опоры для теплосетей.

100% неразрушающий контроль: УЗК и радиография

В соответствии с СП РК 4.02-101-2012, сварные соединения тепловых сетей категорий I и II, а также все стыки в непроходных каналах под дорогами, железнодорожными путями и на переходах подлежат 100% контролю физическими методами.

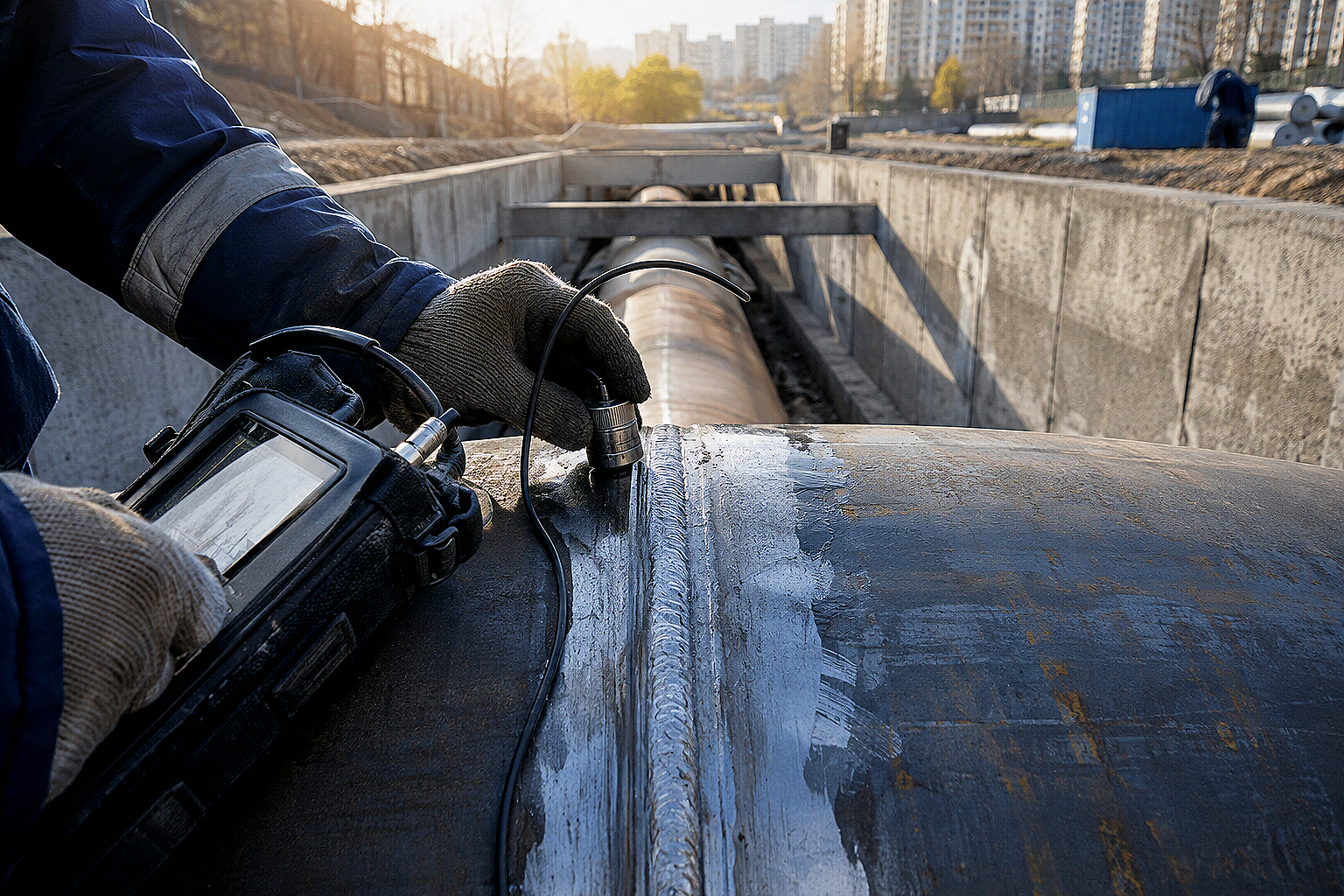

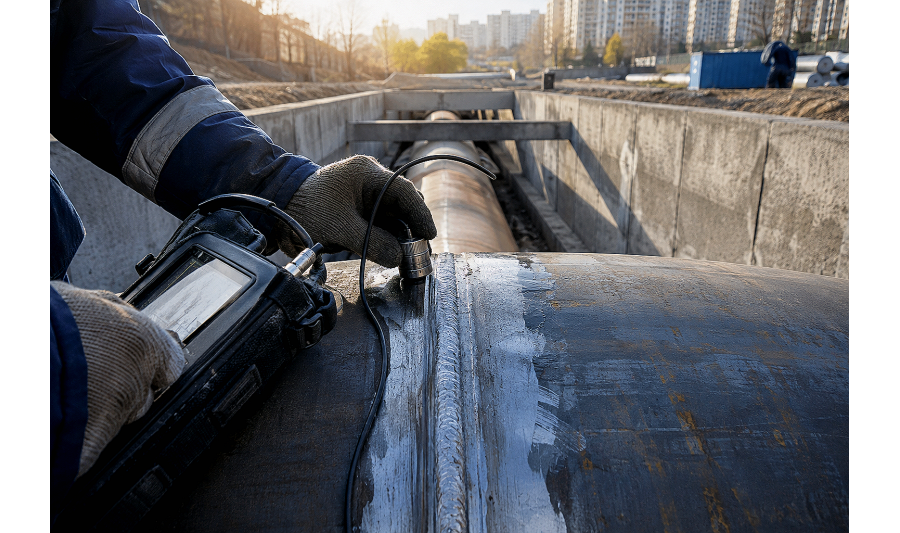

Ультразвуковой контроль (УЗК) по ГОСТ 14782-86 / ГОСТ Р 55724-2013 позволяет выявлять внутренние дефекты: непровары в корне шва, несплавления по кромкам, шлаковые карманы, поры и внутренние трещины любого направления.

  • Визуально-измерительный контроль (ВИК) — первичный этап: проверяется геометрия усиления шва, плавность перехода к основному металлу, отсутствие подрезов глубиной более 0,5 мм и наплывов;
  • Ультразвуковая дефектоскопия (УЗК) — сканирование наклонными совмещенными или раздельно-совмещенными пьезоэлектрическими преобразователями с обеих сторон шва;
  • Радиографический контроль (РК) — применяется как эталонный метод проверки или дублирования при спорных показаниях УЗК;
  • Документирование — на каждый стык оформляется заключение аттестованной лаборатории неразрушающего контроля с указанием клейма сварщика.

Регламент гидравлической опрессовки теплосетей в Казахстане

Гидравлические испытания (опрессовка) на прочность и плотность проводятся после завершения всех монтажно-сварочных работ, получения положительных заключений УЗК-контроля и установки постоянных опорных конструкций.

Опрессовка выполняется до нанесения теплоизоляционного слоя на сварные стыки и до обратной засыпки траншеи, чтобы обеспечить визуальный осмотр каждого соединения под нагрузкой.

  1. Заполнение системы водой — теплотрасса заполняется сетевой или технической водой с температурой не ниже +5 °C с обязательным стравливанием воздуха через верхние воздушники;
  2. Создание испытательного давления — плунжерным насосом поднимают давление до испытательного уровня, равного 1,25–1,5 от рабочего давления (но не менее 1,6 МПа для подающих магистралей);
  3. Выдержка под давлением — трубопровод выдерживается под испытательным давлением не менее 10 минут;
  4. Снижение до рабочего давления и осмотр — давление снижают до рабочего значения и проводят сплошной осмотр швов, фланцев и сальниковых узлов;
  5. Критерии сдачи — признаком успешного прохождения опрессовки является отсутствие видимых течей, свищей, запотеваний металла и падения давления по поверенному манометру (класса точности не ниже 1,5).

Чек-лист для снабженца и прораба перед сдачей теплотрассы

  • Проверены сертификаты качества завода-изготовителя на каждую партию стальных труб и фасонных элементов;
  • Клейма сварщиков нанесены несмываемой краской или кернением рядом с каждым выполненным стыком;
  • Собраны протоколы 100% УЗК-контроля от аккредитованной лаборатории;
  • Оформлены акты на скрытые работы (песчаная подушка, сварка, гидроизоляция стыков);
  • Подписан трёхсторонний акт гидравлических испытаний с участием представителей заказчика, генподрядчика и инспектора теплоснабжающей организации (в Алматы — ТОО «АлТС»).

Частые вопросы по монтажу и сварке теплотрасс

Можно ли варить трубы теплотрассы встык без разделки кромок?

Без разделки кромок допускается сваривать только тонкостенные трубы с толщиной стенки до 3 мм. Для труб со стенкой от 3,5 мм скос кромок под углом 30° обязателен по ГОСТ 16037-80. Сварка без разделки приводит к непровару корня шва и гарантированному браку при УЗК-контроле.

Какой зазор должен быть между трубами при прихватке стыка?

Оптимальный сборочный зазор составляет от 2,0 до 3,5 мм в зависимости от диаметра трубы и выбранного диаметра электрода для корневого шва. Слишком узкий зазор (менее 1,5 мм) приведет к несплавлению кромок, а чрезмерно широкий (более 4 мм) — к прожогам и наплывам металла внутри трубы.

Почему для теплосетей обязателен именно 100% УЗК-контроль?

В соответствии с СП РК 4.02-101-2012, теплотрассы относятся к объектам повышенной опасности. Выборочный контроль (например, 10–20%) не гарантирует безаварийную эксплуатацию под давлением 16 атмосфер при сейсмических подвижках грунта. 100% УЗК исключает пропуск скрытых дефектов в каждом стыке.

Каким давлением опрессовывают стальные теплотрассы в Алматы?

Прочность теплотрассы проверяется пробным давлением, равным 1,25–1,5 от рабочего проектного давления, но не менее 1,6 МПа (16 кгс/см²). Давление выдерживается не менее 10 минут без падения по манометру, после чего стыки осматриваются при рабочем давлении.

Вывод

Безотказная эксплуатация стальных тепловых сетей держится на трех составляющих: качественный трубный прокат с подтвержденной толщиной стенки, строгое соблюдение ГОСТ 16037-80 при подготовке и сварке стыков, а также жесткий инструментальный контроль на этапе УЗК и гидроопрессовки.
