При строительстве частных домов, складских мезонинов, торговых галерей и административных зданий в Алматы металлические лестницы монтируют еще на этапе черновых работ. Каркас должен выдерживать подъем тяжелых строительных материалов, оборудования и постоянный поток людей, сохраняя строгую геометрию без скрипов и вибраций.

В качестве наклонных несущих балок — косоуров (когда ступени укладываются сверху) и тетив (когда ступени крепятся во внутренний паз) — проектировщики и мастера все чаще выбирают стальной холодногнутый швеллер по ГОСТ 8278-83. В отличие от горячекатаного аналога, гнутый профиль легче на 20–30%, имеет постоянную толщину полок и не создает проблем с перекосом крепежных уголков.

Почему гнутый швеллер практичнее горячекатаного для косоуров

Горячекатаный швеллер серий У и П традиционно применяют в тяжелом строительстве, однако для лестничных маршей он обладает рядом конструктивных неудобств. Внутренний уклон полок в серии У требует использования косых клиновых шайб при болтовом монтаже, а избыточная толщина стенки утяжеляет марш, создавая повышенную нагрузку на закладные детали в бетоне перекрытий.

Холодногнутый швеллер изготавливают на профилегибочных станах из горячекатаного или холоднокатаного листового рулона марок Ст3сп/пс и 09Г2С. Плавный внешний радиус скругления и параллельные грани с одинаковой толщиной металла дают весомые преимущества при сборке:

  • Плотное прилегание кобылок: опорные уголки под ступени ложатся на внутреннюю или наружную полку без зазоров, что исключает перекос ступени при затяжке болтов или сварке;
  • Снижение массы конструкции: снижение веса наклонного марша на 25–35% позволяет обойтись без усиления фундамента в точке опирания первого марша;
  • Идеальная геометрия для чистовой отделки: ровная плоскость наружной стенки упрощает обшивку каркаса гипсокартоном, панелями МДФ или массивом дерева;
  • Снижение расходов на доставку и монтаж: облегченные балки длиной до 4–6 метров бригада из двух монтажников поднимает и позиционирует по месту без вызова крана-манипулятора.

Типоразмеры гнутого швеллера и выбор сечения под длину пролета

Главная ошибка при самостоятельном изготовлении лестницы — покупка швеллера недостаточной высоты или со слишком тонкой стенкой (2,0–2,5 мм). При статической прочности такой металл начинает вибрировать под шагами человека, создавая неприятный эффект «пружинящего батута».

Для комфортной эксплуатации лестничного марша предельный прогиб балки под нормативной нагрузкой не должен превышать 1/400 длины пролета (по нормам СП РК), а для парадных жилых лестниц расчет ведут с запасом по жесткости 1/500.

Длина марша по наклонной (L), мРекомендуемый типоразмер швеллера (ГОСТ 8278-83)Толщина стенки (t), ммМасса 1 пог. м, кгРекомендуемое назначение лестницы
до 2,5 м100×50×3,0 / 120×50×3,03,04,30 / 4,77Входные группы до 5–7 ступеней, крыльцо, подвальные марши
2,5 – 3,5 м140×60×4,0 / 160×60×4,04,07,57 / 8,20Межэтажные лестницы частных домов, дач, таунхаусов в Алматы
3,5 – 4,5 м160×80×4,0 / 180×70×5,04,0 – 5,09,45 / 11,81Офисные лестницы, промышленные марши с повышенным трафиком
4,5 – 6,0 м200×80×5,0 / 250×80×6,05,0 – 6,013,38 / 18,37Складские мезонины, эвакуационные и пожарные наружные лестницы

Если длина прямого марша превышает 4,0 метра без промежуточной площадки, даже мощный швеллер высотой 180–200 мм рекомендуется усиливать промежуточной опорной стойкой из металлического профиля для лестницы либо диагональными подкосами.

Конструктивные схемы: косоур или тетива

В зависимости от архитектурного решения и способа опирания ступеней гнутый швеллер монтируют в одном из двух положений:

1. Схема «на косоурах» (швеллер полками внутрь или наружу)

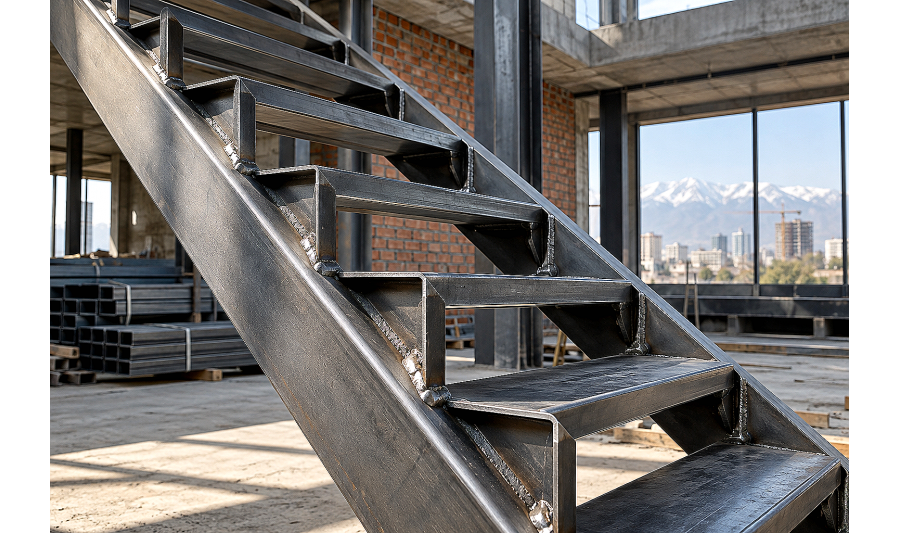

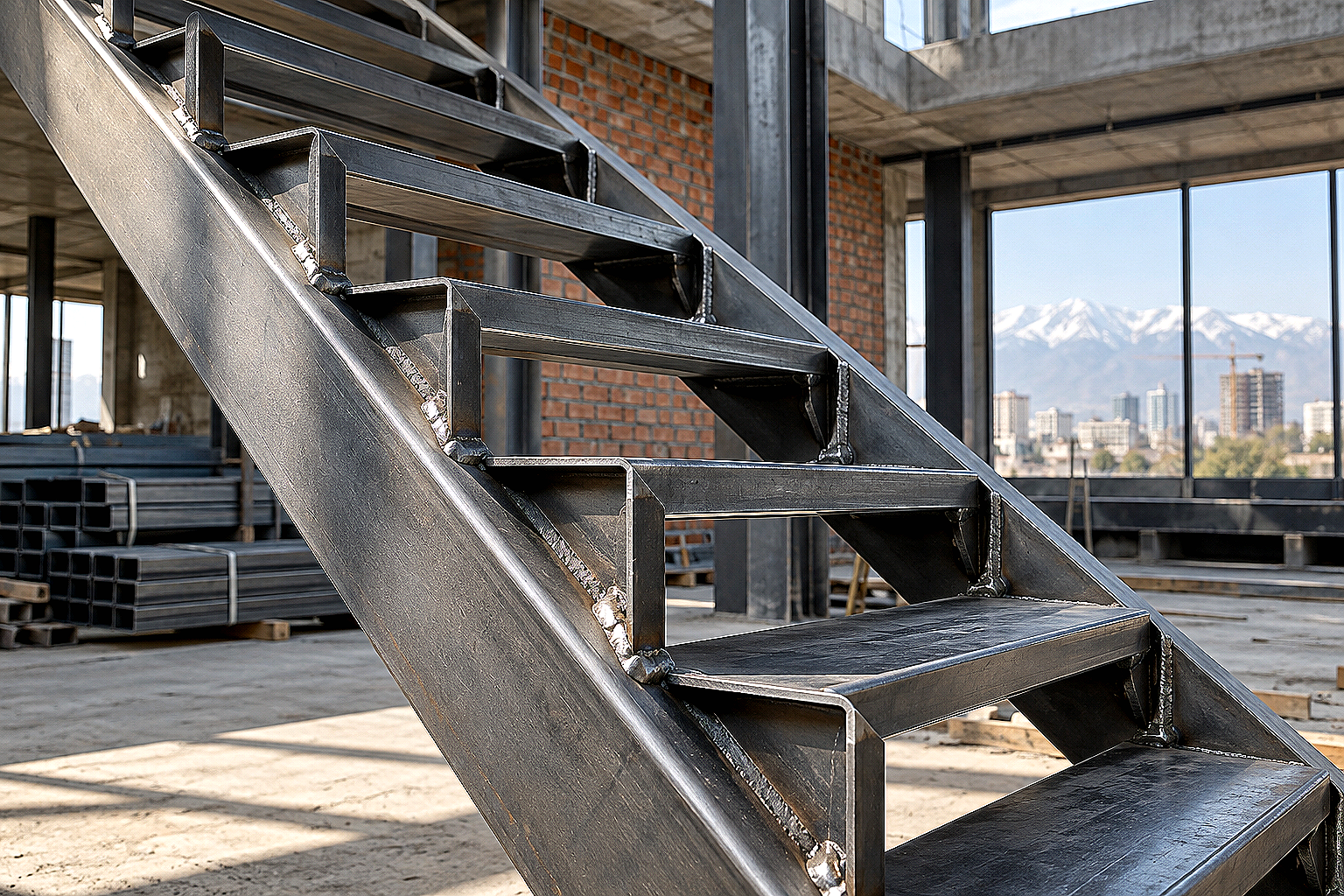

Швеллеры устанавливают параллельно под ступенями. Сверху на наклонную полку приваривают треугольные элементы — «кобылки» из стального равнополочного уголка 40×40×4 или 50×50×4 мм, либо вырезанные на плазме косынки из листового металла. Ступени (деревянные щиты, рифленый лист или прессованный решетчатый настил) монтируются горизонтально поверх кобылок.

2. Схема «в тетивах» (швеллер полками навстречу друг другу)

Наклонные балки располагаются по бокам марша, закрывая торцы ступеней. Внутри швеллера к вертикальной стенке приваривают или прикручивают отрезки уголка, формируя скрытые опорные площадки. Это решение экономит пространство в узких проемах и защищает стены от загрязнения при подъеме.

Узлы опирания и правила монтажа в сейсмических условиях Алматы

Алматы и прилегающие районы Заилийского Алатау относятся к зоне с высокой сейсмичностью (до 9–10 баллов по шкале MSK-64). При подземных толчках каркас здания испытывает горизонтальные сдвиги, поэтому узлы опирания лестничных балок должны исключать жесткое защемление без возможности температурных и динамических микроподвижек.

При сборке несущего металлокаркаса соблюдают следующий инженерный регламент:

  • Нижний опорный узел: к торцу швеллера приваривают стальную пяту толщиной 8–10 мм с овальными отверстиями. Фиксацию к бетонному фундаменту или плите пола выполняют клиновыми или химическими анкерами диаметром не менее М12;
  • Верхний узел сопряжения: опирание на балку перекрытия выполняют через стальную фасонку с болтовым креплением класса прочности 8.8. Сплошной жесткий шов без расчета не рекомендуется, так как знакопеременные нагрузки могут вызвать усталостную трещину в околошовной зоне;
  • Сварка кобылок: прихватки и основные швы накладывают в шахматном порядке короткими участками, чтобы не вызвать температурного коробления (саблевидности) длинной стенки швеллера;
  • Антикоррозийная подготовка: перед зашивкой внутренние полости швеллера и околошовные зоны обезжиривают, грунтуют составом ГФ-021 и покрывают эмалью в два слоя. Наружные уличные марши собирают из оцинкованного проката либо швеллера из низколегированной стали 09Г2С.

Сравнение гнутого швеллера с профильной трубой

Параметр сравненияШвеллер гнутый ГОСТ 8278-83Профильная труба прямоугольная
Удобство монтажа кобылок и ступенейВысокое: открытый доступ к обеим сторонам полки и стенки для сварки и болтовСреднее: доступ только снаружи, для сквозных болтов требуются дистанционные втулки
Риск скрытой внутренней коррозииОтсутствует: открытый профиль легко осматривать, грунтовать и перекрашиватьПрисутствует: конденсат внутри замкнутой трубы вызывает скрытое ржавление металла
Жесткость на вертикальный прогибВысокая при правильно подобранной высоте стенки (140–200 мм)Высокая, симметричное замкнутое сечение хорошо держит кручение
Удобство скрытой проводки подсветкиОтличное: кабель укладывается во внутреннюю нишу швеллера без сверления балкиТребует сверления входных и выходных отверстий в теле трубы

Чек-лист для снабженца: как заказать гнутый швеллер без переплат

  1. Рассчитайте точную наклонную длину косоура: по формуле гипотенузы L = √(H² + B²), где H — высота этажа от чистового пола до чистового пола, а B — длина горизонтальной проекции марша.
  2. Заложите технологический припуск: добавьте по 100–150 мм на каждый косоур для подрезки углов опирания в верхнем и нижнем узлах.
  3. Выберите правильную марку стали: для теплых сухих помещений подойдет рядовая сталь Ст3сп/пс. Для неотапливаемых складов, уличных пожарных лестниц и входных групп в Алматы заказывайте хладостойкую сталь 09Г2С.
  4. Закажите раскрой на металлобазе: профессиональная резка металлопроката в размер на ленточнопильном станке обеспечивает перпендикулярный торец без наплывов окалины, экономя время сварщиков на объекте.
  5. Проверьте толщину металла микрометром при приемке: фактическая толщина стенки качественного заводского швеллера не должна выходить за минусовые допуски стандарта ГОСТ 8278-83.

Часто задаваемые вопросы

Можно ли использовать гнутый швеллер с толщиной стенки 3 мм для лестницы длиной 4 метра?

Для пролета 4 метра толщины 3 мм недостаточно: под весом двух человек марш будет ощутимо вибрировать. Для такой длины без промежуточных стоек выбирают типоразмер не менее 160×60×4 мм или 180×70×5 мм либо устанавливают опорную стойку посередине марша.

Чем гнутый швеллер отличается от горячекатаного по маркировке?

В маркировке гнутого швеллера указываются три размера в миллиметрах: высота стенки, ширина полки и толщина металла (например, 140×60×4). У горячекатаного швеллера указывается номер профиля в сантиметрах и буква серии (например, 14П или 14У).

Как крепить деревянные ступени к стальному швеллеру?

Ступени фиксируют снизу через отверстия в опорных уголках (кобылках) с помощью сантехнических саморезов «глухарей» с шестигранной головкой или через мебельные резьбовые муфты. Между стальным уголком и деревом обязательно прокладывают демпферную прокладку из вспененного полиэтилена или технической пробки толщиной 2–3 мм для исключения скрипа.

Нужно ли варить швеллер сплошным швом при сборке промежуточной площадки?

Раму промежуточной площадки сваривают сплошными швами по контуру примыкания полок и стенок, а угловые соединения усиливают косынками из листовой стали толщиной 5–6 мм для восприятия диагональных сдвигов.

Вывод

Гнутый стальной швеллер по ГОСТ 8278-83 — надежное и технологичное решение для лестничных косоуров и тетив. Параллельные грани полок упрощают подгонку ступеней, снижают общий вес каркаса на треть и позволяют собрать жесткий, долговечный марш без лишних трудозатрат.

Компания АТЛАНТ Snab City поставляет со склада в Алматы полный сортамент гнутого и горячекатаного швеллера из сталей Ст3 и 09Г2С. Мы выполняем резку металла в точный размер по чертежам заказчика и организуем оперативную доставку длинномерами и манипуляторами по городу и Алматинской области.
