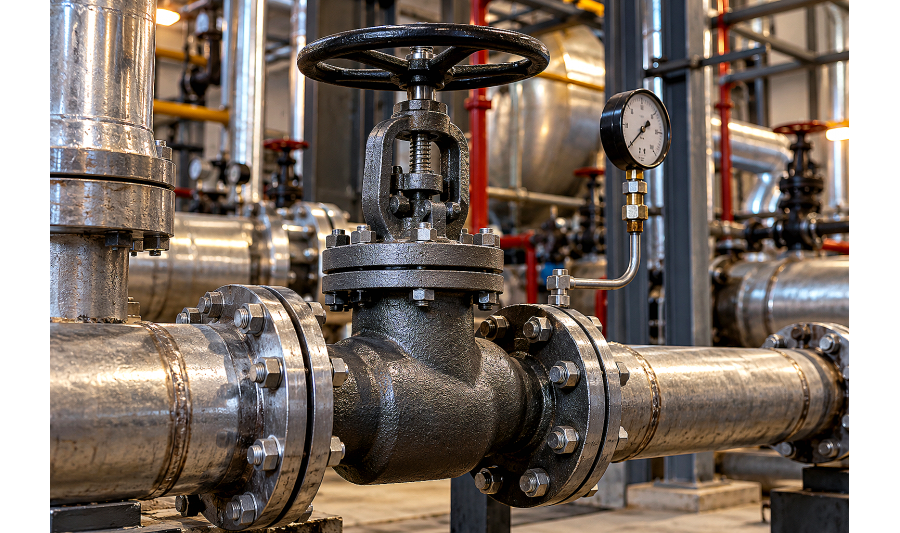

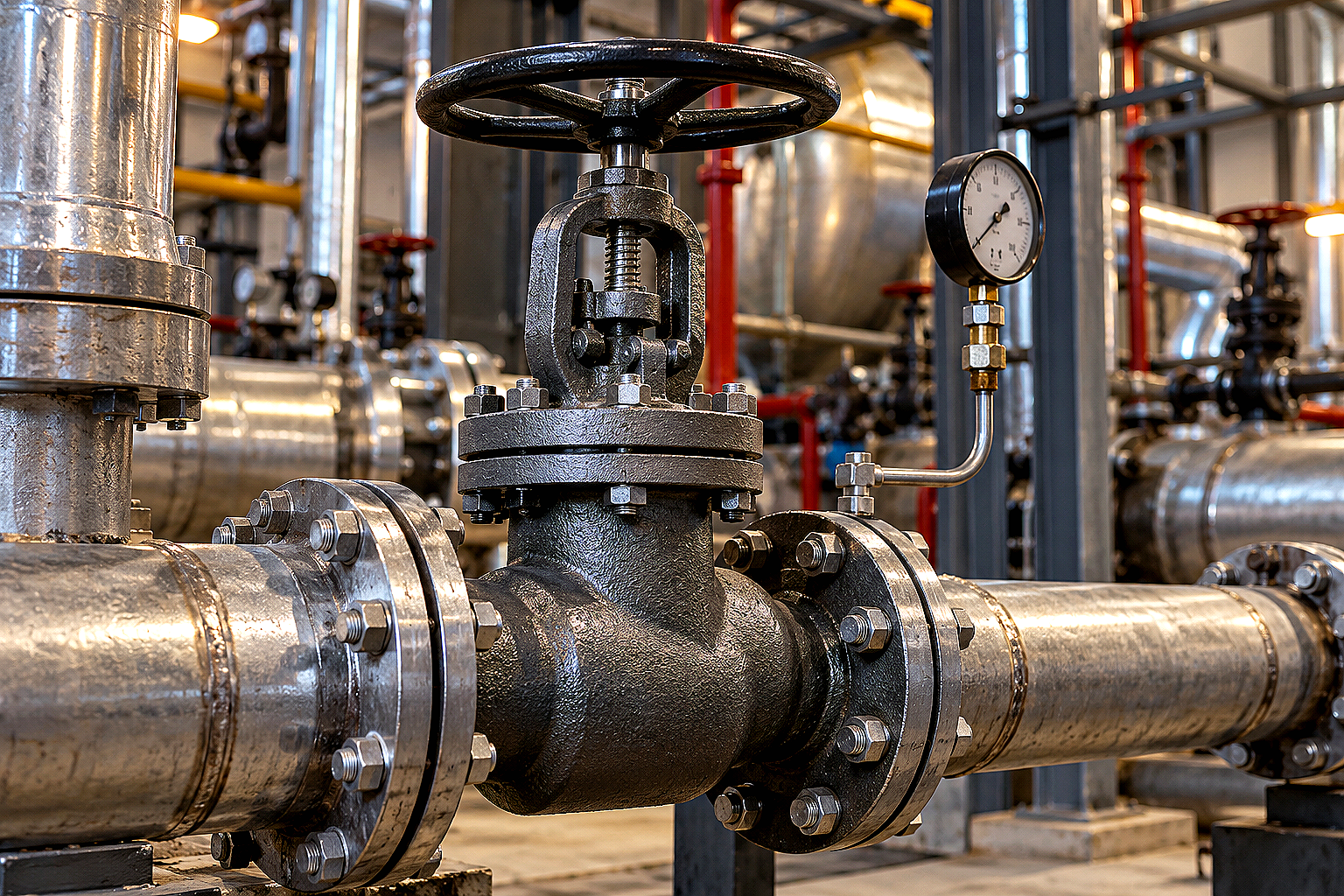

В паровых котельных, индивидуальных тепловых пунктах (ИТП), на автоклавных участках заводов ЖБИ и технологических трубопроводах Казахстана перекрытие пара и высокотемпературного теплоносителя сопряжено с жесткими эксплуатационными нагрузками. Температура рабочей среды регулярно достигает +250...+425 °C при рабочем давлении до 1,6–4,0 МПа (16–40 бар).

Попытка использовать на паропроводе стандартные стальные шаровые краны 11с67п с фторопластовыми уплотнениями приводит к быстрому спеканию полимера и потере герметичности. В свою очередь, клиновые задвижки страдают от эрозионного истирания уплотнительных колец при частых циклах открытия-закрытия.

Отраслевым стандартом надежного перекрытия паровых и высокотемпературных водяных магистралей остаются клапаны запорные стальные фланцевые (в проектной документации и обиходе монтажников — вентили) серий 15с65нж и 15с22нж. Разберем технические отличия этих моделей, критерии подбора и правила безаварийного монтажа.

Конструктивные особенности: 15с65нж против 15с22нж и 15нж65нж

Главное достоинство запорного клапана вентильного типа — перемещение золотника параллельно оси потока среды. В отличие от задвижки, где клин скользит по седлам с трением, в клапане золотник плотно прижимается к седлу перпендикулярно плоскости уплотнения, исключая задиры металла.

Буквенно-цифровая маркировка по ЦКБА расшифровывается следующим образом:

  • 15 — тип арматуры (клапан запорный / вентиль);
  • с — материал корпусных деталей (углеродистая конструкционная сталь 20 или 25Л);
  • 65 / 22 — номер конструктивной модели и номинальное давление (65 — Ру 16 бар, 22 — Ру 40 бар);
  • нж — материал уплотнительных поверхностей затвора (наплавка коррозионностойкой нержавеющей сталью 20Х13 или 12Х18Н10Т).

Если в системе транспортируются агрессивные химические реагенты, кислые конденсаты или технологические газы, применяют нержавеющую модификацию 15нж65нж с цельнолитым корпусом из хромоникелевой стали 12Х18Н9ТЛ (AISI 304/321).

Высокотемпературный клапан 15с22нж отличается утолщенной стенкой литого корпуса, усиленным бугельным узлом и рассчитан на номинальное давление PN 40 (4,0 МПа) и температуру среды до +425 °C. Модель 15с65нж предназначена для давления PN 16 (1,6 МПа) при температурах пара и воды до +300...+350 °C.

Таблица параметров и сравнительных характеристик клапанов 15с65нж и 15с22нж

При комплектации объекта в Алматы важно правильно сопоставить давление, строительную длину и диаметр условного прохода (Ду / DN):

Типоразмер (DN / Ду, мм)Номинальное давление (PN / Ру, бар)Строительная длина L, мм (15с65нж / 15с22нж)Пропускная способность Kvs, м³/чМасса клапана в сборе, кг (15с65нж / 15с22нж)Макс. рабочая температура среды, °C
Ду 1516 / 40130 / 1303,64,2 / 5,1+300 / +425
Ду 2516 / 40160 / 1609,56,8 / 8,4+300 / +425
Ду 3216 / 40180 / 18015,09,5 / 11,8+300 / +425
Ду 4016 / 40200 / 20024,012,5 / 15,2+300 / +425
Ду 5016 / 40230 / 23037,016,0 / 19,5+300 / +425
Ду 6516 / 40290 / 29062,024,0 / 29,0+300 / +425
Ду 8016 / 40310 / 31095,032,0 / 38,5+300 / +425
Ду 10016 / 40350 / 350145,045,0 / 56,0+300 / +425
Ду 15016 / 40480 / 480330,088,0 / 115,0+300 / +425
Ду 20016 / 40600 / 600580,0145,0 / 192,0+300 / +425

Сальниковый узел и терморасширенный графит (ТРГ)

Традиционная асбестовая набивка с графитовой пропиткой АП-31 при температуре выше +200 °C быстро высыхает, теряет упругость и твердеет. В результате шток вентиля начинает подтравливать пар, а затяжка накидной сальниковой крышки приводит к заклиниванию шпинделя.

Современные клапаны 15с65нж и 15с22нж комплектуются кольцами из терморасширенного графита (ТРГ) с армированием нержавеющей фольгой. ТРГ сохраняет упругопластические свойства до +600 °C, обладает коэффициентом трения по полированной стали 20Х13 всего 0,08–0,10 и не требует регулярной подтяжки в течение нескольких отопительных сезонов.

Шпиндель клапана имеет наружную ходовую резьбу, вынесенную за пределы рабочей зоны корпуса. Резьбовая пара «стальной шпиндель — латунная втулка бугеля» не контактирует с горячей средой, что исключает закисание и коррозию резьбы при длительной эксплуатации.

Гидравлический расчет и подбор клапана под пар и воду

При подборе диаметра запорного клапана нельзя ориентироваться исключительно на существующий диаметр трубопровода. Запорный клапан обладает выраженным Z-образным каналом проточной части, из-за чего его коэффициент местного гидравлического сопротивления (ζ) составляет от 4,5 до 6,5, что значительно выше, чем у полнопроходного шарового крана (ζ = 0,2–0,5).

Рекомендуемые скорости среды в седле клапана:

  • Насыщенный и перегретый пар: 25–40 м/с (превышение 45 м/с вызывает высокочастотный свист и эрозию седел);
  • Вода и жидкий теплоноситель: 1,5–2,5 м/с (для исключения кавитационных явлений и гидравлических ударов);
  • Вязкие нефтепродукты и мазут: 0,8–1,5 м/с.

Если перепад давления на частично приоткрытом клапане превышает 0,4 от абсолютного давления на входе, в зоне седла возникает режим критического истечения. Запорный клапан 15с65нж предназначен исключительно для работы в режимах «полностью открыто» или «полностью закрыто» — использовать его в качестве постоянного дросселирующего вентиля запрещено регламентом ГОСТ 5761-2005.

Правила монтажа и защита от типовых ошибок

Монтаж фланцевых вентилей на объектах Алматы и регионов Казахстана должен выполняться с соблюдением нормативных инженерных правил:

  1. Направление потока («под золотник»): На корпусе клапана стрелкой указано направление движения среды. Поток должен поступать под тарелку золотника. Это гарантирует, что в закрытом положении сальниковый узел находится без давления, а усилие давления среды помогает открывать клапан без деформации шпинделя.
  2. Установка защитного фильтра: Перед клапаном на паропроводах и теплосетях обязательна установка оборудования фильтр сетчатый фланцевый для улавливания окалины и сварочного грата, способного повредить полированное седло.
  3. Качественные фланцы и крепеж: Монтаж выполняется ответными фланцами по ГОСТ 33259-2015 с использованием специализированного крепежа шпильки для фланцевых соединений ГОСТ 9066-75 и термостойких безасбестовых или графитовых прокладок. Запрещено вытягивать несоосность трубопроводов затяжкой фланцевых болтов клапана — литой чугунный или стальной корпус получает изгибающие напряжения, приводящие к заеданию затвора.
  4. Ориентация в пространстве: Рекомендуемое положение — маховиком вертикально вверх. Допускается горизонтальное отклонение до 90°. Монтаж маховиком вниз категорически запрещен, так как бугельный узел и полость сальника превращаются в грязевой карман для шлама и конденсата.

Чек-лист входного контроля клапанов 15с65нж / 15с22нж

Перед передачей арматуры монтажной бригаде проверьте ключевые параметры партии:

  • Наличие заводского паспорта с указанием номера плавки, давления опрессовки и класса герметичности по ГОСТ 9544-2015 (класс А или В);
  • Четкое литое клеймо на корпусе: марка стали, условный диаметр DN, давление PN и стрелка направления потока;
  • Плавность хода шпинделя от упора до упора без рывков и заеданий при вращении маховика вручную;
  • Отсутствие раковин, забоин и следов коррозии на зеркале уплотнительных поверхностей фланцев;
  • Наличие защитных транспортировочных заглушек на проходных отверстиях.

FAQ: частые вопросы инженеров и снабженцев

Чем принципиально отличается вентиль 15с65нж от задвижки 30с41нж?

Вентиль (запорный клапан) перекрывает поток за счет движения золотника параллельно потоку, обеспечивая высокую герметичность и стойкость к пару. Задвижка перемещает клин перпендикулярно потоку, имеет меньшее сопротивление, но быстрее изнашивается на паре и не допускает регулирования.

Можно ли ставить клапан 15с65нж на поток в обратном направлении («на золотник»)?

Монтаж против стрелки крайне нежелателен. При подаче среды «на золотник» для закрытия клапана требуется преодолевать встречное давление среды, а сальниковый узел в закрытом состоянии постоянно остается под рабочим давлением и температурой, что снижает ресурс набивки.

Какая набивка сальника лучше для пара: асбестовая АП-31 или терморасширенный графит ТРГ?

Для пара с температурой выше +150 °C однозначно рекомендуется набивка из терморасширенного графита (ТРГ). Она не высыхает, не твердеет со временем и обеспечивает минимальный коэффициент трения по шпинделю.

В каких случаях требуется установка 15с22нж вместо 15с65нж?

Клапан 15с22нж обязателен, если рабочее давление в магистрали превышает 1,6 МПа (до 4,0 МПа) либо рабочая температура пара или теплоносителя поднимается выше +300 °C (до +425 °C).

Какой класс герметичности затвора обеспечивают клапаны 15с65нж?

При качественной заводской притирке наплавленных нержавеющих седел клапаны 15с65нж и 15с22нж обеспечивают герметичность класса А или В по ГОСТ 9544-2015, что исключает протечки теплоносителя при закрытом вентиле.

Вывод

Стальные запорные клапаны 15с65нж и 15с22нж — проверенная временем запорная арматура для паропроводов, котельных и тепловых сетей высокого давления. Точный расчет пропускной способности Kvs, соблюдение направления потока по стрелке корпуса и применение современных графитовых уплотнений ТРГ гарантируют безаварийную службу трубопроводного узла на протяжении десятилетий.

На складе компании АТЛАНТ Snab City в Алматы всегда в наличии сертифицированные стальные запорные клапаны 15с65нж, 15с22нж, 15нж65нж всех типоразмеров (Ду 15–200), а также ответные фланцы по ГОСТ 33259-2015, шпильки и уплотнительные материалы с оперативной доставкой по всему Казахстану.
