В каркасном строительстве жилых домов, коммерческих зданий, автосалонов и промышленных цехов в Алматы балочные двутавры нормальной серии Б выступают основным несущим элементом перекрытий и покрытий. Благодаря концентрации металла в полках двутавровый профиль работает на поперечный изгиб эффективнее сплошного бруса или трубы при минимальной собственной массе.

Однако выбор типоразмера балки исключительно «с запасом на глаз» приводит к двум крайностям. Завышенное сечение перегружает несущие колонны и фундамент, а недостаточная высота профиля вызывает зыбкость пола и прогиб перекрытия под полезной нагрузкой.

Геометрия и сортамент нормальных двутавров серии Б по ГОСТ 57837-2017

Горячекатаные двутавры с параллельными гранями полок выпускаются по ГОСТ 57837-2017 и СТО АСЧМ 20-93. Маркировка нормальной серии включает букву «Б» и индекс типоразмера (например, 20Б1, 25Б1, 30Б2, 40Б1, 60Б2).

В отличие от широкополочных профилей серии Ш и колонных балок серии К, нормальные двутавры Б имеют оптимизированное соотношение высоты стенки к ширине полки (примерно 1:2). Это обеспечивает максимальный момент сопротивления Wx относительно главной оси изгиба при компактных размерах полок.

Обозначение профиляВысота h, ммШирина полки b, ммТолщина стенки s, ммТолщина полки t, ммМасса 1 м, кгМомент сопротивления Wx, см³
20Б12001005,58,021,3184,3
25Б12481245,08,025,7281,9
30Б12961405,88,532,0431,2
35Б13461746,09,041,4664,5
40Б13961997,011,056,61073,0
45Б14461998,012,066,21385,0
50Б14961999,014,079,51827,0
60Б159619910,015,094,62570,0

Цифра после буквы Б (1 или 2) указывает на усиление профиля: балка 30Б2 имеет большую толщину стенки и полок по сравнению с 30Б1, что увеличивает несущую способность без изменения базовой высоты перекрытия.

Марки стали: когда достаточно Ст3сп, а где обязательна 09Г2С

Для строительных металлоконструкций в Казахстане двутавровые балки поставляются преимущественно из двух базовых марок стали: углеродистой Ст3сп5 (класс прочности С245/С255) и низколегированной 09Г2С (класс прочности С345/С355).

  • Сталь Ст3сп5 (С255): стандартное решение для отапливаемых зданий, балок междуэтажных перекрытий внутри контура и второстепенных прогонов с пролетами до 6 метров;
  • Сталь 09Г2С (С345): обязательна для открытых эстакад, неотапливаемых навесов, пролетов свыше 9 метров, а также для главных ригелей в зданиях с расчетной сейсмичностью 9–10 баллов в Алматинском регионе.

Применение стали 09Г2С повышает расчетное сопротивление проката с 240 до 340 МПа. Это позволяет снизить типоразмер балки на 1–2 номера при сохранении несущей способности перекрытия.

Расчет балки серии Б на прочность и предельный прогиб

Подбор сечения балки выполняется по двум предельным состояниям: по несущей способности (прочность при изгибе) и по эксплуатационной пригодности (жесткость и прогиб).

В междуэтажных перекрытиях определяющим фактором чаще всего становится именно относительный прогиб f/L. Согласно нормам СП РК 2.03-30-2017 и СП РК 5.03-107-2013, предельный прогиб балок перекрытий жилых и общественных зданий не должен превышать 1/250 пролета, а для конструкций с чистовой гипсовой отделкой потолка — 1/350…1/400 пролета.

  • Сбор нагрузок: суммируется собственный вес настила (профнастил, монолитная плита), стяжки, перегородок и нормативная полезная нагрузка (для жилья — от 150 до 200 кг/м², для складов и офисов — от 300 до 600 кг/м²);
  • Расчет шага балок: при монолитном перекрытии по профнастилу оптимальный шаг второстепенных балок Б составляет от 1,2 до 2,0 м, что исключает перерасход толщины железобетонной плиты;
  • Контроль момента инерции Ix: требуемая жесткость балки проверяется по формуле прогиба f = (5 × q × L⁴) / (384 × E × Ix), где q — нормативная погонная нагрузка, L — длина пролета, E — модуль упругости стали (2,06 × 10⁵ МПа).

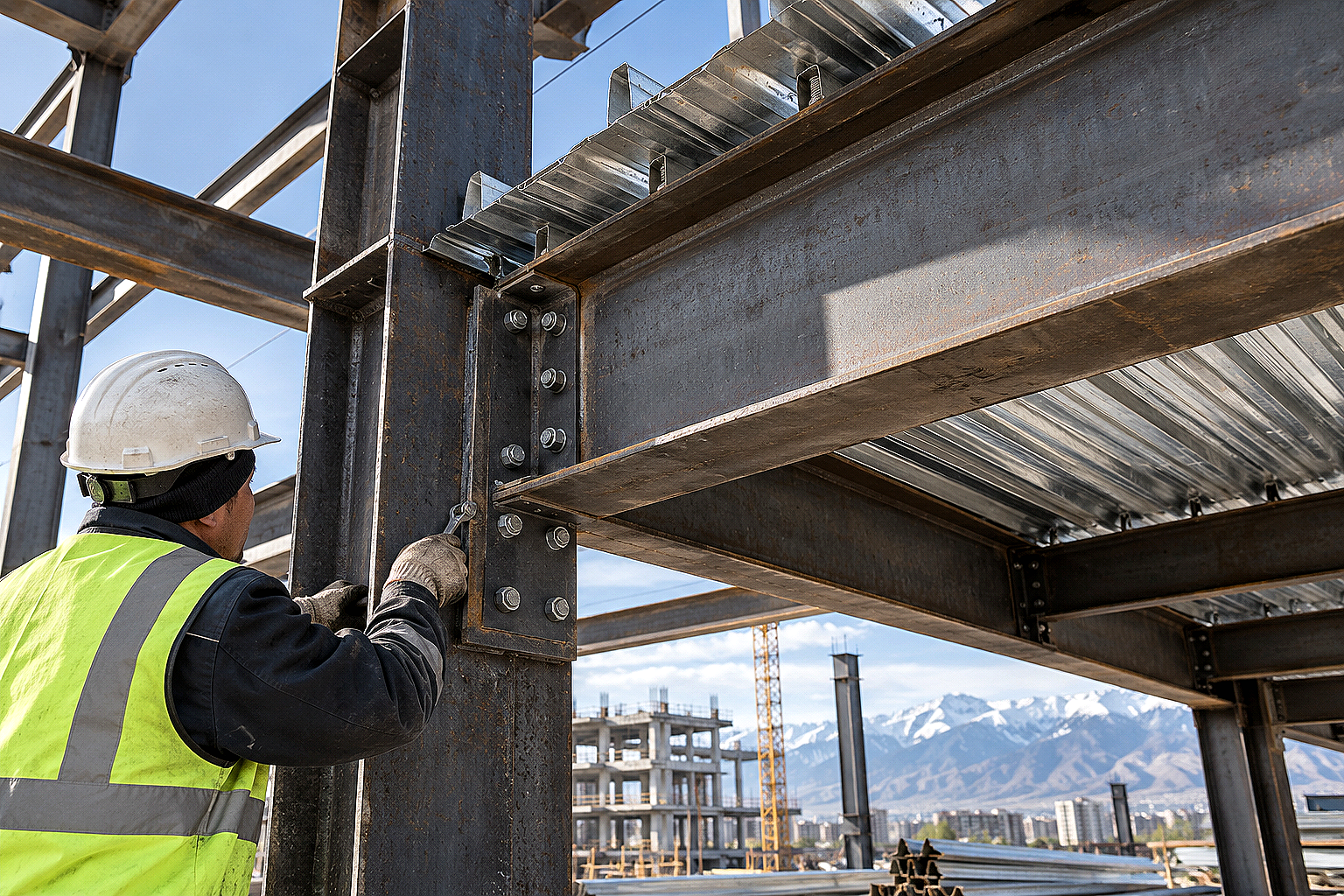

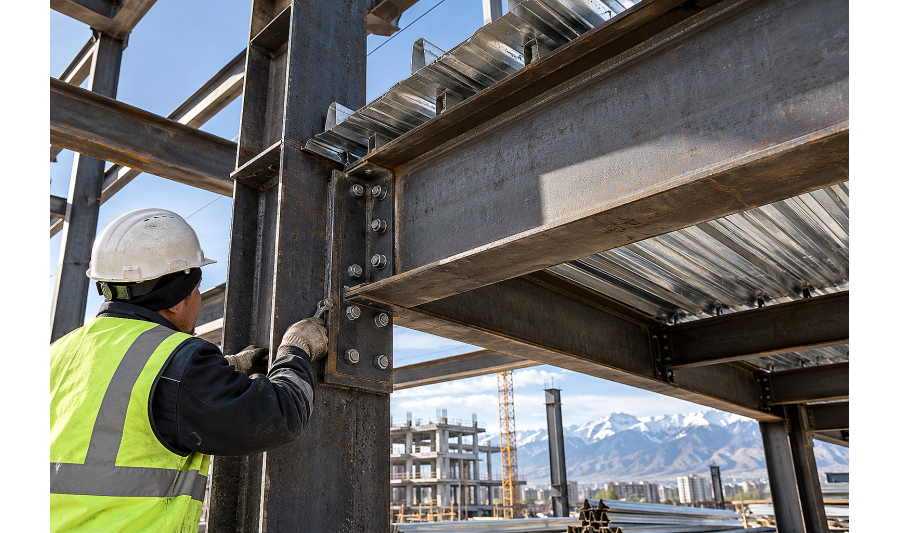

Узлы сопряжения: шарнирное опирание и рамные узлы

Тип узла сопряжения балки с главной балкой или колонной определяет расчетную схему всей рамы здания. Ошибки в конструировании узлов приводят к возникновению нерасчетных крутящих моментов.

В каркасах перекрытий применяют два основных типа соединений:

  • Шарнирное опирание через опорный столик или накладки на стенку: балка передает только вертикальную опорную реакцию. Для фиксации стенки используются парные уголки и болты нормальной прочности (класс 5.8 или 8.8) с овальными отверстиями под температурные подвижки;
  • Жесткий рамный узел: полки двутавра привариваются к колонне через полные провары встык или крепятся через фланцы на высокопрочных преднапряженных болтах. Такой узел воспринимает изгибающий момент, снижая прогиб в середине пролета на 30–40%.

Специфика применения двутавров серии Б в сейсмозоне Алматы

Алматы и прилегающие районы относятся к сейсмоопасной зоне с расчетной интенсивностью землетрясений 9–10 баллов по шкале MSK-64. При динамических колебаниях каркаса сжатый верхний пояс двутавра подвергается опасности потери плоской формы изгиба (бокового выпучивания).

Для обеспечения сейсмостойкости перекрытия из балок серии Б соблюдают ключевые правила:

  • Надежная раскрепленность верхнего пояса: профнастил перекрытия крепят к полкам двутавров саморезами в каждую волну либо приваривают анкерные упоры (шпильки Нельсона) с шагом не более 300 мм при бетонировании плиты;
  • Установка вертикальных связей: при пролетах балок свыше 6 метров в третях пролета монтируют распорки и крестовые связи из профильной трубы или уголков для предотвращения скручивания;
  • Качественный контроль сварных швов: монтажные стыки балок в сейсмозонах подлежат 100% ультразвуковому контролю (УЗК) для исключения непроваров и шлаковых включений.

FAQ: частые вопросы по балкам серии Б

Чем балочный двутавр серии Б отличается от широкополочного Ш?

Нормальный двутавр серии Б имеет более узкие полки (соотношение ширины к высоте около 1:2) и рассчитан преимущественно на работу в качестве балок изгиба в составе перекрытий, где сжатый пояс надежно раскреплен плитой. Широкополочный двутавр Ш имеет широкие полки (соотношение близко к 1:1,2…1:1,5), за счет чего обладает высокой устойчивостью к боковому скручиванию и применяется на длинных пролетах без промежуточных связей.

Можно ли использовать балку 20Б1 или 25Б1 в качестве колонны?

Использовать серию Б для тяжелонагруженных колонн не рекомендуется. Из-за узких полок у балочного двутавра радиус инерции относительно слабой оси Y-Y значительно меньше, чем относительно оси X-X. При центральном или внецентренном сжатии стойка быстро теряет устойчивость в поперечном направлении. Для колонн предназначена специальная равнополочная серия К (например, 20К1–30К2).

Как защитить стальной двутавр перекрытия от коррозии и огня?

Перед монтажом металл очищают от прокатной окалины и грунтуют антикоррозийными составами (эпоксидными или алкидными грунтами ГФ-021 в 2 слоя). Внутри помещений предел огнестойкости стальной балки повышают нанесением тонкослойных вспучивающихся огнезащитных красок или зашивкой огнестойким гипсокартоном до нормируемых R60–R120.

Какая стандартная длина хлыстов двутавра поставляется с завода?

Заводской горячекатаный двутавр по ГОСТ 57837-2017 поставляется стандартной мерой длиной 12,0 метров (реже 11,7 или 12,1 м), а также немерной длины от 4 до 12 метров. При заказе металлопроката на складе компании АТЛАНТ Snab City в Алматы доступна резка балок в проектный размер с минимальным остатком.

Вывод

Нормальный стальной двутавр серии Б (20Б1–60Б2) — проверенная и экономичная основа надежных перекрытий и покрытий. Точный расчет предельного прогиба, правильный подбор марки стали и грамотная раскрепленность полок гарантируют долговечность каркаса даже в сложных сейсмических условиях Казахстана.

Компания АТЛАНТ Snab City поставляет сертифицированный фасонный прокат по ГОСТ 57837-2017 со склада в Алматы. Мы обеспечиваем точный раскрой балок в размер и оперативную доставку длинномерным автотранспортом на строительные площадки региона.
