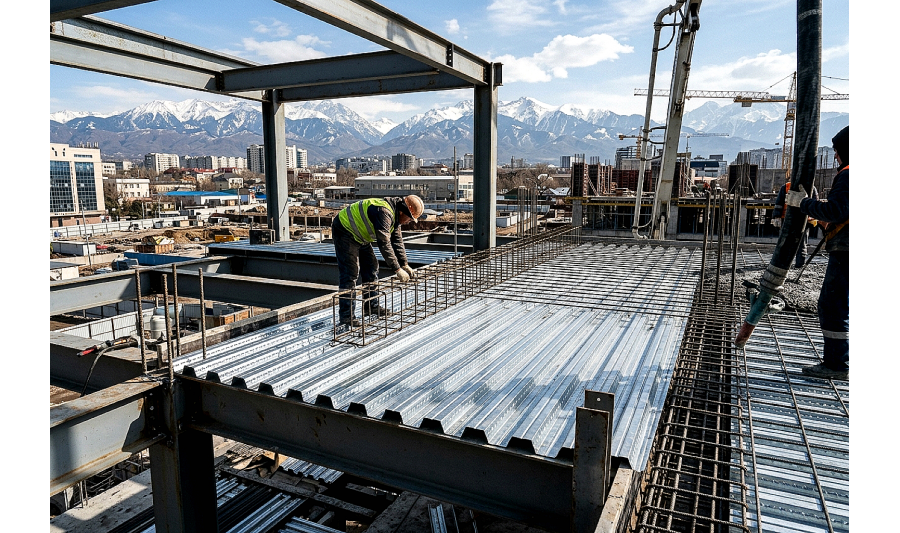

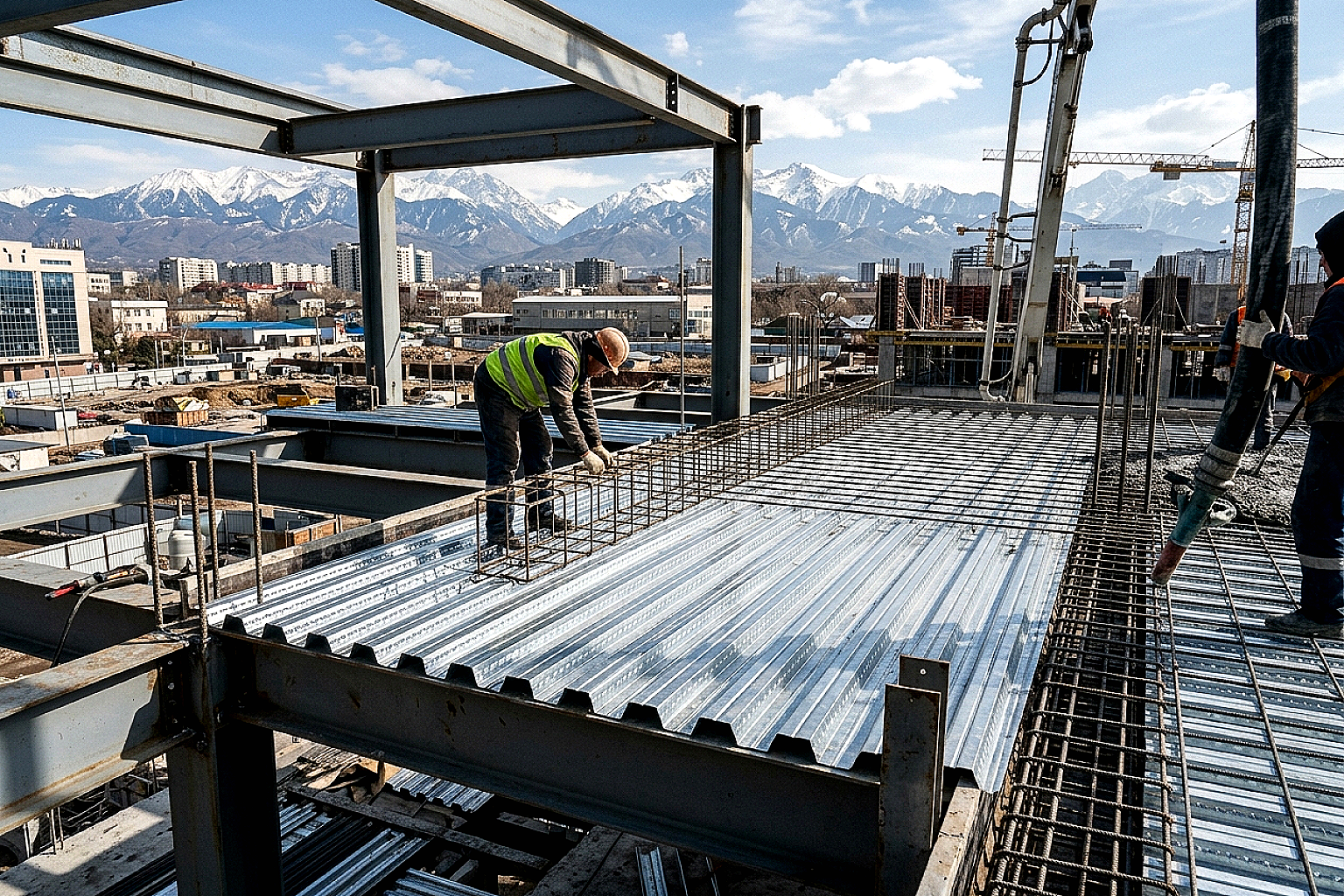

Профнастил используют при устройстве монолитных перекрытий как несъёмную опалубку: листы укладывают на балки, закрепляют, монтируют арматуру и заливают бетон. После набора прочности бетона настил остаётся в конструкции.

При этом возможны два разных решения. В первом профлист удерживает свежий бетон только на этапе строительства. Во втором он дополнительно работает как внешняя арматура готовой плиты. Совместную работу стали и бетона нельзя принимать автоматически: она должна быть подтверждена расчётом, геометрией профиля, анкеровкой и техническими данными выбранной системы.

Почему профиль нельзя выбирать только по маркировке

Для перекрытий обычно рассматривают несущие профили Н60, Н75, Н114 и другие варианты с высокой гофрой. Однако обозначение профиля само по себе не определяет допустимый пролёт.

На несущую способность влияют:

  • точная геометрия гофры;
  • номинальная толщина стали;
  • марка стали и предел текучести;
  • расстояние между балками;
  • ширина опирания листа;
  • однопролётная или многопролётная схема;
  • толщина бетонной плиты;
  • масса арматуры;
  • монтажные нагрузки;
  • наличие временных опор;
  • допустимый прогиб.

Профили одной марки и высоты могут иметь разную несущую способность у разных производителей. Для выбора нужны не только название Н75 или Н114, но и таблицы нагрузок для конкретной толщины листа и схемы опирания.

Н60, Н75 или Н114: в чём разница

Профиль Особенности Когда рассматривают
Н60 Сравнительно небольшая высота гофры и меньшая жёсткость При небольшом шаге балок или наличии временных опор
Н75 Более высокая гофра и повышенная жёсткость Для перекрытий со средними расчётными пролётами
Н114 Высокий несущий профиль с большей жёсткостью При увеличенном шаге опор или значительной массе бетона

Таблица показывает общее различие профилей, но не содержит готовых допустимых пролётов. Например, Н75 толщиной 0,7 и 1,0 мм - это разные по несущей способности изделия.

Для настила монолитного перекрытия номинальную толщину стали обычно принимают не менее 0,7 мм. Окончательный размер выбирают по расчёту с учётом марки стали, пролёта и нагрузок во время заливки.

Несъёмная опалубка или композитная плита

Если профнастил используется только как несъёмная опалубка, его основная задача - выдержать нагрузки до набора прочности бетона. В готовом перекрытии расчётную работу выполняет железобетонная плита и предусмотренная проектом арматура.

Если лист учитывается как нижняя рабочая арматура, необходимо обеспечить передачу продольного сдвига между профилем и бетоном. Для этого могут использоваться:

  • специальные рифления на поверхности профиля;
  • форма гофры, обеспечивающая механическое сцепление;
  • сдвиговые анкеры;
  • концевая анкеровка;
  • другие предусмотренные системой решения.

Обычный гладкий несущий профнастил не следует считать рабочей арматурой только потому, что он остаётся под бетоном.

Какие нагрузки учитывают при расчёте

Перекрытие проверяют на двух стадиях: во время строительства и после набора бетоном проектной прочности.

Стадия бетонирования

До твердения бетона основную нагрузку воспринимает профилированный настил. В расчёт включают:

  • собственную массу листа;
  • массу арматуры;
  • массу свежего бетона;
  • рабочих и монтажное оборудование;
  • местные нагрузки при подаче и распределении смеси;
  • временные материалы на наст на настиле.

Профлист проверяют не только на прочность, но и на прогиб. Чрезмерное провисание ухудшает геометрию перекрытия и увеличивает фактический расход бетона.

Во время заливки нельзя без технологического обоснования накапливать большую массу бетонной смеси в одной точке. Бетон распределяют по настилу в порядке, установленном проектом производства работ.

Стадия эксплуатации

После набора прочности готовую плиту проверяют на:

  • постоянные нагрузки от конструкции и отделки;
  • нагрузки от людей, оборудования и складируемых материалов;
  • изгиб и прогиб;
  • трещиностойкость;
  • продольный сдвиг между листом и бетоном;
  • местные сосредоточенные нагрузки;
  • продавливание;
  • огнестойкость;
  • сейсмические воздействия.

Поэтому выбрать профиль только по массе одного квадратного метра бетона недостаточно.

Нужны ли временные стойки

Временные стойки или промежуточные ригели устанавливают, если профнастил без них не проходит расчёт по прочности или прогибу на стадии бетонирования.

Их необходимость зависит от:

  • шага постоянных балок;
  • марки и толщины профиля;
  • толщины плиты;
  • схемы опирания листов;
  • монтажной нагрузки;
  • порядка заливки бетона.

Универсального шага временных стоек не существует. Его указывают в проекте или проекте производства работ. Снимать опоры можно только после достижения бетоном установленной проектом прочности.

Заполняются ли гофры бетоном

При заливке бетон заполняет предусмотренное пространство над профилированным листом и его гофры. Размер заполнителя и подвижность смеси должны позволять заполнить узкие участки без пустот.

Объём бетона может быть меньше, чем у прямоугольной полнотелой плиты такой же общей высоты, поскольку нижняя поверхность повторяет форму профиля. Но экономию нельзя заранее принимать равной фиксированным 15 или 20% - она рассчитывается по геометрии конкретного листа и толщине перекрытия.

Как выполняется армирование

Профнастил не отменяет необходимость армирования. Даже если лист учитывается в работе плиты, могут потребоваться:

  • распределительная сетка;
  • верхняя арматура над опорами;
  • стержни в гофрах;
  • усиление возле проёмов;
  • армирование в местах сосредоточенных нагрузок;
  • дополнительная арматура для огнестойкости;
  • элементы, обеспечивающие работу диска перекрытия.

Диаметр стержней, шаг сетки и расположение арматуры определяются расчётом. Нельзя назначать стержень 10–14 мм в каждую гофру или сетку 100×100 мм как универсальное решение.

Сейсмические требования для Алматы

В сейсмических районах перекрытие должно передавать горизонтальные усилия между стенами, колоннами, рамами и другими несущими элементами здания.

Для работы перекрытия как жёсткого диска рассчитывают и конструируют:

  • саму плиту;
  • арматуру;
  • крепления профнастила к балкам;
  • анкеровку;
  • краевые элементы;
  • соединения со стенами и колоннами;
  • участки возле проёмов;
  • пути передачи горизонтальных усилий.

Простое крепление листа к балкам не превращает перекрытие в расчётный жёсткий диск. Конструкция должна соответствовать проекту с учётом сейсмичности площадки.

Крепление листов и герметизация стыков

Профнастил крепят к стальным балкам самонарезающими винтами, дюбелями, сварными или другими предусмотренными проектом соединениями. Конкретный способ зависит от типа опоры и роли листа в готовой конструкции.

Соседние листы соединяют по боковым нахлёстам. Размер нахлёста и шаг креплений принимают по документации изготовителя и проекту.

Перед бетонированием проверяют:

  • опирание листов на балки;
  • крепления к постоянным опорам;
  • боковые соединения;
  • герметичность стыков;
  • торцевые заглушки гофр;
  • краевые бортовые элементы;
  • временные стойки;
  • защиту и ограждение проёмов.

Неплотные стыки могут привести к вытеканию цементного молочка и ухудшению внешнего вида нижней поверхности.

Можно ли использовать С21

С21 относится к стеновым профилям и обычно не выбирается как основной настил для монолитного перекрытия. Его высота и жёсткость значительно меньше, чем у несущих профилей.

Применение С21 возможно только при наличии расчёта, небольшом шаге опор и специально разработанном технологическом решении. По одному обозначению профиля нельзя определить безопасный пролёт или допустимую толщину бетона.

Можно ли ходить по уложенному профнастилу

После укладки и проектного закрепления лист может использоваться как технологический настил только в пределах допустимой монтажной нагрузки.

До выхода рабочих необходимо проверить:

  • закрепление листов;
  • достаточную ширину опирания;
  • наличие временных опор;
  • закрытие проёмов;
  • краевые ограждения;
  • отсутствие повреждённых участков.

Складировать арматуру, бетонные блоки или оборудование в одном месте можно только в пределах нагрузки, предусмотренной технологией монтажа.

Защита от коррозии и огня

Профнастил обычно изготавливается из оцинкованной стали. Однако долговечность открытой нижней поверхности зависит от влажности, агрессивности среды, повреждений покрытия и образования конденсата.

Места реза, сварки и глубокие повреждения цинка необходимо защищать способом, предусмотренным проектом и документацией производителя.

Оцинковка не обеспечивает требуемую огнестойкость перекрытия. В зависимости от назначения здания могут потребоваться дополнительное армирование, огнезащитное покрытие или подвесной потолок.

Что запросить у поставщика

  • точное обозначение профиля;
  • номинальную толщину стали без учёта покрытия;
  • марку стали и предел текучести;
  • массу или класс цинкового покрытия;
  • геометрические характеристики сечения;
  • таблицы допустимых нагрузок и пролётов;
  • рекомендованные схемы опирания;
  • возможность применения в композитной плите;
  • наличие рифлений или других элементов сцепления;
  • длину листов;
  • документ качества;
  • соответствие ГОСТ 24045-2016.

Если лист должен работать как внешняя арматура, одной таблицы нагрузок профнастила недостаточно. Поставщик или проектировщик должен подтвердить характеристики совместной работы профиля с бетоном.

Что указать при заказе

  • точную марку профиля;
  • номинальную толщину стали;
  • требуемое цинковое или полимерное покрытие;
  • длину каждого листа;
  • количество листов;
  • назначение - несъёмная опалубка или композитная плита;
  • расчётный шаг балок;
  • необходимость торцевых заглушек и бортовых элементов;
  • документ качества;
  • условия доставки и разгрузки.

Для точной заявки поставщику желательно передать спецификацию проекта. Самостоятельно заменять предусмотренный профиль на лист с похожей высотой гофры нельзя без проверки расчёта.

FAQ: Часто задаваемые вопросы

Какой профнастил выбрать: Н60, Н75 или Н114?

Выбор зависит от пролёта, толщины стали, марки металла, массы бетона, схемы опирания и временных нагрузок. Чем выше гофра, тем потенциально жёстче профиль, но окончательный вариант определяют расчётом.

Можно ли выбрать профиль по таблице производителя?

Таблица нагрузок необходима, но нужно убедиться, что она соответствует выбранной толщине стали, схеме опирания и стадии бетонирования. Для композитной плиты дополнительно проверяют совместную работу листа с бетоном.

Обязательно ли устанавливать временные стойки?

Нет. Они нужны, если настил без промежуточных опор не проходит расчёт по прочности или прогибу. Шаг стоек и срок их снятия определяются проектом.

Может ли профнастил заменить нижнюю арматуру?

Только в специально рассчитанной композитной плите с подтверждённым сцеплением листа с бетоном и необходимой анкеровкой. В остальных случаях он работает только как несъёмная опалубка.

Можно ли использовать С21?

С21 обычно не применяют как основной несущий настил перекрытия. Его использование возможно только при расчётном обосновании, малом шаге опор и подходящей технологии монтажа.

Какая минимальная толщина профнастила?

Для монолитных перекрытий обычно рассматривают лист номинальной толщиной не менее 0,7 мм. Окончательную толщину выбирают по расчёту.

Нужно ли заполнять гофры бетоном?

Да. Бетонная смесь должна заполнить предусмотренное пространство плиты и гофр без образования пустот. Для этого учитывают подвижность смеси и размер заполнителя.

Вывод

Профнастил для несъёмной опалубки выбирают не только по высоте гофры. Необходимо учитывать толщину и марку стали, шаг балок, массу свежего бетона, монтажные нагрузки, прогиб и необходимость временных опор.

Если лист должен дополнительно работать как внешняя арматура готовой плиты, требуется расчёт сцепления с бетоном и анкеровки. Обычный несущий профнастил нельзя автоматически считать частью композитного перекрытия.
