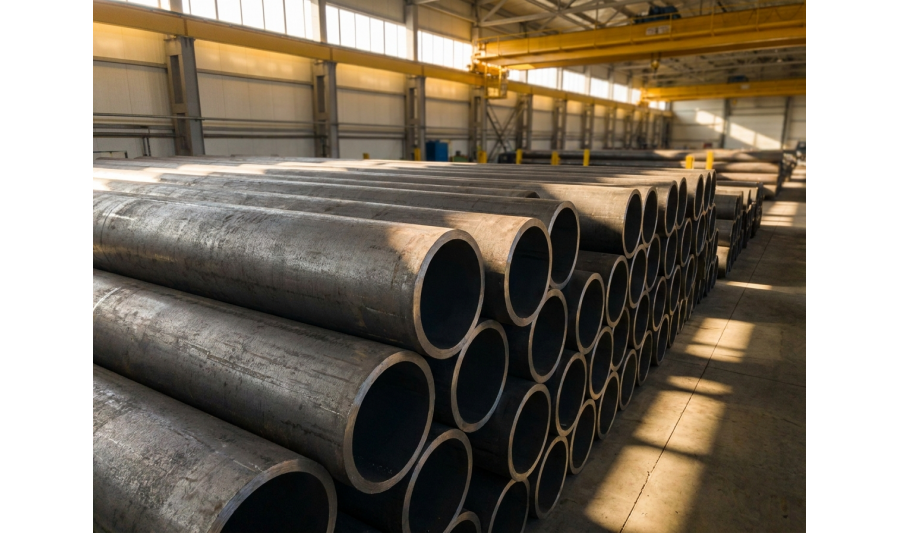

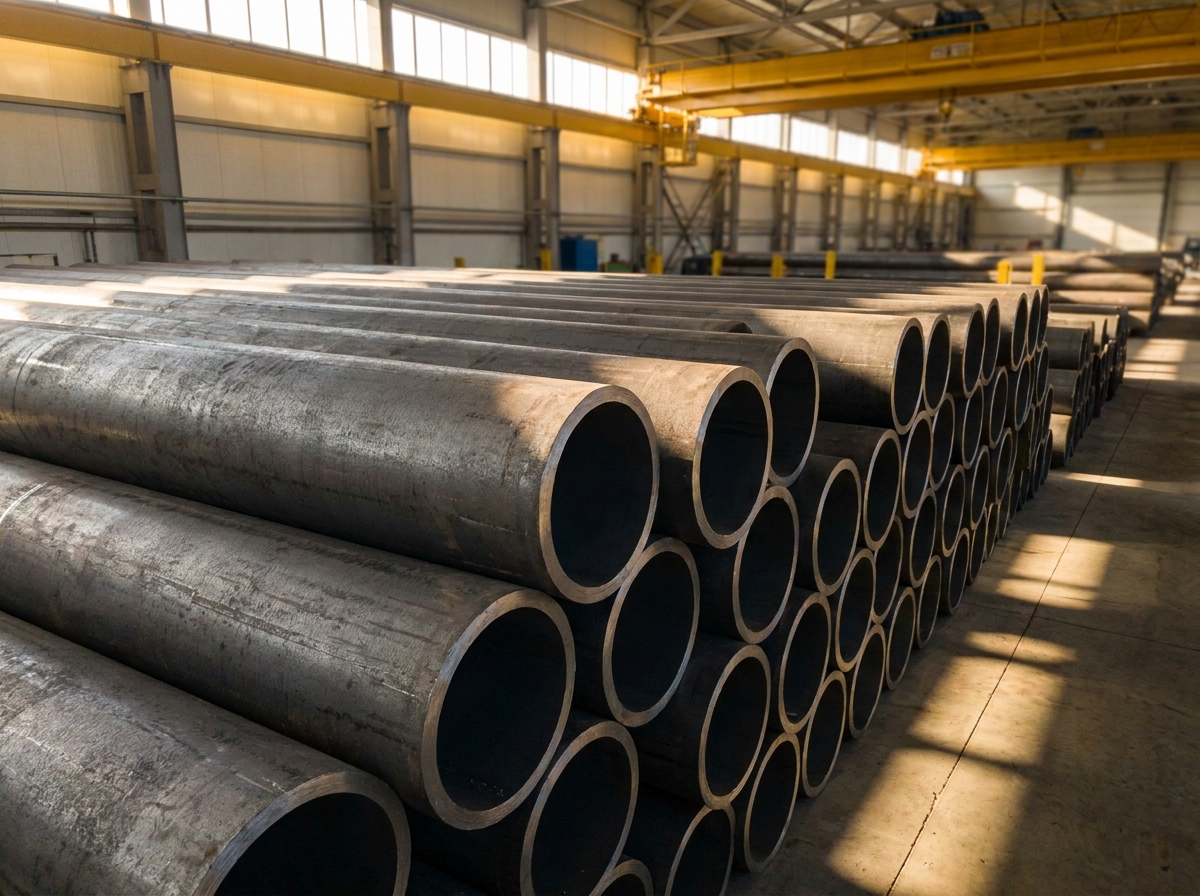

Горячекатаная бесшовная труба: характеристики и применение

Бесшовная горячекатаная труба применяется там, где важны прочность стенки, отсутствие продольного сварного шва, работа под нагрузкой, возможность последующей механической обработки или повышенные требования к надежности трубной заготовки. Ее используют в промышленности, строительстве, инженерных системах, машиностроении и ремонтных работах.

Главное отличие от электросварной трубы - отсутствие продольного сварного шва. Но это не означает, что любую бесшовную трубу можно ставить в любую систему. При выборе нужно учитывать ГОСТ, наружный диаметр, толщину стенки, марку стали, группу поставки, давление, температуру, рабочую среду, способ соединения, сертификат и требования проекта.

В Казахстане бесшовные горячекатаные трубы востребованы на объектах в Алматы, промышленных зонах, ремонтных базах, производственных цехах, коммунальных системах и строительных проектах. Разберем, что задает ГОСТ 8732-78, чем он отличается от ГОСТ 8731-74, как выбрать марку стали и что проверить при приемке.

Почему для ответственных задач выбирают бесшовную трубу

У электросварной трубы есть продольный сварной шов. Для многих строительных, монтажных и хозяйственных задач это нормально, если труба соответствует проекту и условиям эксплуатации. Но в участках, где важны давление, равномерность стенки, изгиб, кручение, механическая обработка или повышенный запас надежности, часто рассматривают бесшовную трубу.

Бесшовная горячекатаная труба изготавливается без продольного сварного соединения. Это снижает риск проблем, связанных именно со швом, но не отменяет требований к материалу, толщине стенки, контролю качества, расчету давления и правильному монтажу.

Такую трубу выбирают не просто потому, что она “без шва”, а потому что по задаче может потребоваться определенная стенка, марка стали, группа поставки, испытания и подтверждающие документы.

Как изготавливают горячедеформированную бесшовную трубу

Горячекатаную бесшовную трубу также называют горячедеформированной. Ее получают из цельной стальной заготовки, которую нагревают и обрабатывают на прокатном оборудовании. В результате формируется труба без продольного сварного шва.

1. Нагрев заготовки. Металл нагревают до температуры, при которой он становится пластичным для дальнейшей деформации.
2. Прошивка. В разогретой заготовке формируют внутреннюю полость, получая трубную гильзу.
3. Раскатка. Гильзу обрабатывают на стане, задавая наружный диаметр и толщину стенки.
4. Калибровка и правка. Трубу доводят до требуемых размеров, правят и подготавливают к контролю.
5. Контроль и приемка. Партия проверяется по требованиям стандарта, заказа и документов поставки.

Горячая деформация позволяет получить трубу без продольного шва. Но качество изделия зависит не только от технологии, а также от заготовки, режима прокатки, допуска по стенке, состояния поверхности, правки, испытаний и сертификата на партию.

ГОСТ 8732-78 и ГОСТ 8731-74: в чем разница

При закупке бесшовной горячекатаной трубы важно не путать два документа. ГОСТ 8732-78 задает сортамент горячедеформированных бесшовных стальных труб: наружный диаметр, толщину стенки, длину, предельные отклонения и справочную массу одного метра.

Но ГОСТ 8732-78 не описывает полностью все требования к качеству металла и поставке. Технические требования к горячедеформированным бесшовным трубам общего назначения обычно смотрят по ГОСТ 8731-74. В нем учитываются группы поставки, механические свойства, химический состав, испытания и другие требования к трубам.

Проще говоря:

• ГОСТ 8732-78 - это размеры, сортамент, длины, допуски и расчетная масса;
• ГОСТ 8731-74 - это технические требования к трубе, материалу, испытаниям и поставке.

Поэтому в заявке лучше указывать не только “труба ГОСТ 8732-78”, но и марку стали, группу поставки, назначение, требования к сертификату и условия эксплуатации.

Размеры бесшовных горячекатаных труб по ГОСТ 8732-78

По ГОСТ 8732-78 горячедеформированные бесшовные трубы выпускают в широком диапазоне наружных диаметров и толщин стенки. В справочном сортаменте встречаются трубы с наружным диаметром от 20 до 550 мм и толщиной стенки от 2,5 до 75 мм.

Длина может быть:

• немерной - в пределах диапазона, указанного стандартом и поставкой;
• мерной - заданной длины в пределах сортамента;
• кратной мерной - с учетом припуска на резку;
• по согласованию - если поставщик и покупатель отдельно согласовали условия.

Фактическое наличие на складе может быть уже стандартного сортамента. Поэтому при закупке лучше заранее уточнять доступные диаметры, стенки, длины, марку стали и возможность резки в размер.

Толщина стенки и расчет давления

Толщина стенки - один из ключевых параметров бесшовной трубы. Чем больше стенка при одном и том же диаметре, тем тяжелее труба и тем выше ее потенциальная несущая способность при правильном расчете. Но рабочее давление нельзя назначать только по диаметру и марке стали.

Для расчета давления учитывают:

• наружный диаметр;
• толщину стенки;
• марку стали;
• температуру эксплуатации;
• рабочую среду;
• коррозионный припуск;
• способ соединения;
• коэффициенты запаса;
• норматив расчета и требования проекта.

Если труба нужна для ответственного трубопровода, котельной, промышленной линии, гидравлической системы или участка под давлением, параметры должен проверять проектировщик или технический специалист. Нельзя выбирать трубу под давление только по таблице веса или по фразе “бесшовная значит выдержит”.

Марки стали для бесшовных труб

Бесшовные горячекатаные трубы поставляются из углеродистых и легированных сталей. Марка влияет на прочность, пластичность, свариваемость, обрабатываемость, работу при температуре и пригодность для конкретной среды.

• Ст10 и Ст20. Качественные углеродистые стали, которые часто применяют для труб общего назначения, деталей, заготовок и трубопроводов при подходящих условиях. Они обычно удобнее для сварки, чем более углеродистые стали.
• Ст35 и Ст45. Более углеродистые конструкционные стали. Их выбирают для деталей и заготовок, где важны прочность, твердость и механическая обработка. Сварка таких сталей сложнее и требует технологии.
• 09Г2С. Низколегированная конструкционная сталь, которую часто рассматривают для конструкций и труб, работающих при пониженных температурах. Конкретную температуру эксплуатации нужно подтверждать проектом, сертификатом, испытаниями и требованиями к поставке.

Если в проекте указана конкретная марка, заменять ее на “примерный аналог” без согласования нельзя. Даже при одинаковом диаметре и толщине стенки трубы из Ст20, Ст45 и 09Г2С могут вести себя по-разному при сварке, обработке и эксплуатации.

Бесшовная и электросварная труба: в чем реальная разница

Бесшовная труба не имеет продольного сварного шва, поэтому ее часто выбирают для участков, где важна равномерность стенки по окружности, работа под давлением, механическая обработка, изгиб, кручение или повышенные требования к надежности. Электросварная труба может быть рациональнее для строительных конструкций, ограждений, стоек, каркасов и трубопроводов с менее жесткими требованиями, если она подходит по проекту.

Переплачивать за бесшовную трубу имеет смысл не всегда. Если труба нужна для простого ограждения, стойки или каркаса без повышенных требований, электросварная труба может быть достаточной. Если в проекте указана бесшовная труба, самовольная замена на сварную недопустима.

Где применяют бесшовную горячекатаную трубу

Бесшовные горячекатаные трубы применяют там, где важны прочность, стенка, отсутствие продольного шва, возможность обработки и соответствие требованиям проекта. Область применения зависит от марки стали, размера, группы поставки и условий эксплуатации.

• Трубопроводы общего назначения. Используются при подходящем расчете давления, температуры, среды и способа соединения.
• Машиностроительные заготовки. Из труб изготавливают втулки, кольца, корпуса, оси, элементы гидравлических и технических систем.
• Промышленные системы. Применяются на участках, где требуется повышенная надежность стенки и подтверждение материала документами.
• Энергетика и котельные. Возможны только при соответствии требованиям проекта, стандартам, рабочей температуре, давлению и испытаниям.
• Строительство и металлоконструкции. Используются как элементы или заготовки там, где это предусмотрено расчетом и проектной документацией.
• Ремонтные и производственные задачи. Подходят для изготовления деталей, замены участков трубопроводов и нестандартных заготовок.

Для сейсмических районов Алматы важны не общие фразы о прочности, а расчет, марка стали, сертификат, схема узла, сварка, контроль и соответствие проектной документации.

Таблица веса популярных размеров

Масса бесшовной трубы рассчитывается по наружному диаметру и толщине стенки. Справочная формула для стальной трубы:

Масса 1 м = 0,02466 × S × (D - S), где D - наружный диаметр в мм, S - толщина стенки в мм.

Ниже приведены справочные значения для популярных размеров бесшовной горячекатаной трубы.

Масса является справочной. Фактический вес партии может отличаться из-за допусков по наружному диаметру, толщине стенки, длине, состоянию поверхности и фактическому количеству труб.

Резка бесшовной трубы в размер

Бесшовные трубы часто поставляются хлыстами, которые неудобно использовать без предварительной подготовки. Если труба нужна для заготовок, втулок, колец, стоек, патрубков, ремонтных вставок или деталей под станочную обработку, лучше заранее согласовать резку.

При заказе резки нужно указать:

• наружный диаметр и толщину стенки;
• марку стали;
• длину заготовок;
• количество штук;
• требования к торцу;
• допуск по длине, если он важен;
• нужен ли припуск под дальнейшую обработку.

Для серийных деталей и монтажных комплектов удобно заранее заказать резку металлопроката в размер. Это снижает количество ручной подгонки на объекте и помогает подготовить комплект заготовок под задачу.

Что проверить при приемке бесшовной трубы

При покупке бесшовной горячекатаной трубы в Алматы важно проверять не только цену и размер. Для ответственных задач особенно важны документы, марка стали и соответствие партии заявке.

• наружный диаметр;
• толщину стенки;
• длину труб;
• марку стали;
• ГОСТ 8732-78, ГОСТ 8731-74 или другой документ поставки;
• группу поставки;
• сертификат качества;
• состояние наружной и внутренней поверхности;
• овальность и кривизну;
• отсутствие трещин, закатов, расслоений и сильных повреждений;
• маркировку трубы или бирку пачки;
• вес партии;
• результаты испытаний, если они требуются проектом или заказом.

Если труба идет под давление, высокую температуру, ответственную конструкцию или механическую обработку, лучше заранее согласовать требования к сертификату и приемке.

Что указать в заявке на бесшовную горячекатаную трубу

Чтобы получить корректное предложение, в заявке нужно указать не только “бесшовная труба”, а параметры, которые влияют на цену, наличие, применимость и доставку.

• наружный диаметр;
• толщину стенки;
• марку стали;
• ГОСТ, ТУ или другой документ поставки;
• группу поставки, если она важна;
• длину трубы или заготовок;
• количество в метрах, тоннах или штуках;
• назначение: трубопровод, заготовки, втулки, кольца, ремонт, конструкция;
• рабочее давление и температуру, если труба идет в систему;
• рабочую среду;
• нужна ли резка в размер;
• требования к сертификату и испытаниям;
• адрес доставки и условия разгрузки.

Пример заявки: «труба бесшовная горячекатаная 108×6 мм, Ст20, ГОСТ 8732-78, нужна резка по 1,5 м, 20 заготовок, сертификат на партию, доставка Алматы». Если труба нужна под давление или проектный участок, дополнительно укажите рабочую среду, температуру, давление и требования к документам.

FAQ: Часто задаваемые вопросы

Вывод

Бесшовную горячекатаную трубу выбирают по ГОСТ 8732-78, ГОСТ 8731-74, наружному диаметру, толщине стенки, марке стали, группе поставки, сертификату, давлению, температуре, среде, назначению, весу и требованиям проекта. Отсутствие продольного шва - важное преимущество, но не единственный критерий надежности.

Для трубопроводов, заготовок, ремонтных вставок, деталей машин и ответственных участков важно заранее определить размер, марку стали, документы и необходимость резки. Если труба работает под давлением или при повышенной температуре, выбор должен подтверждаться расчетом и проектной документацией.

Также вы можете перейти в каталог бесшовных труб, чтобы посмотреть доступные размеры и отправить заявку. В АТЛАНТ Snab City в Алматы можно подобрать бесшовные горячекатаные трубы Ст20, 09Г2С и другие позиции под трубопровод, заготовки, ремонт, производство или строительный проект, а также согласовать резку в размер и доставку по Казахстану.
