При строительстве магистральных водоводов, обвязке пожарных гидрантов, насосных станций и вводов в жилые комплексы в Алматы надежность запорного узла определяет герметичность всей сети. Старые чугунные задвижки с жестким металлическим клином быстро теряют герметичность из-за попадания окалины в донный карман корпуса.

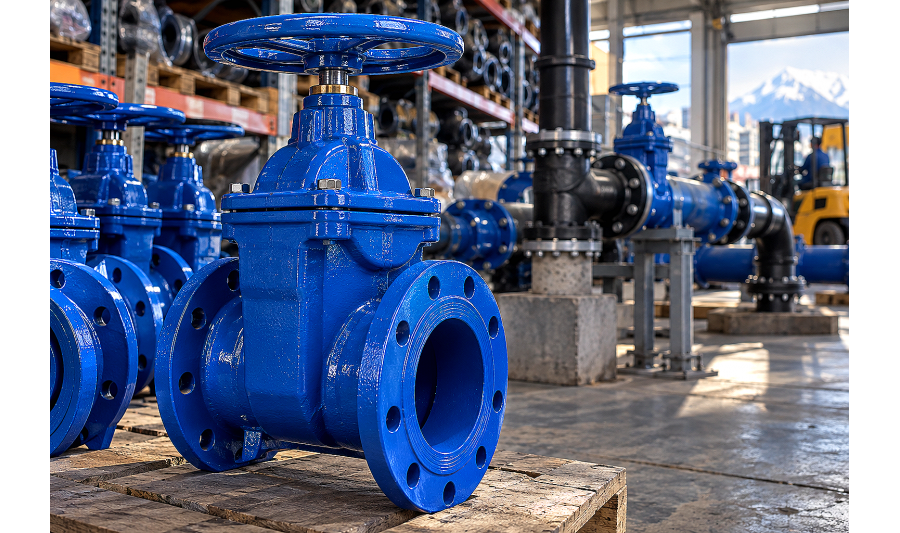

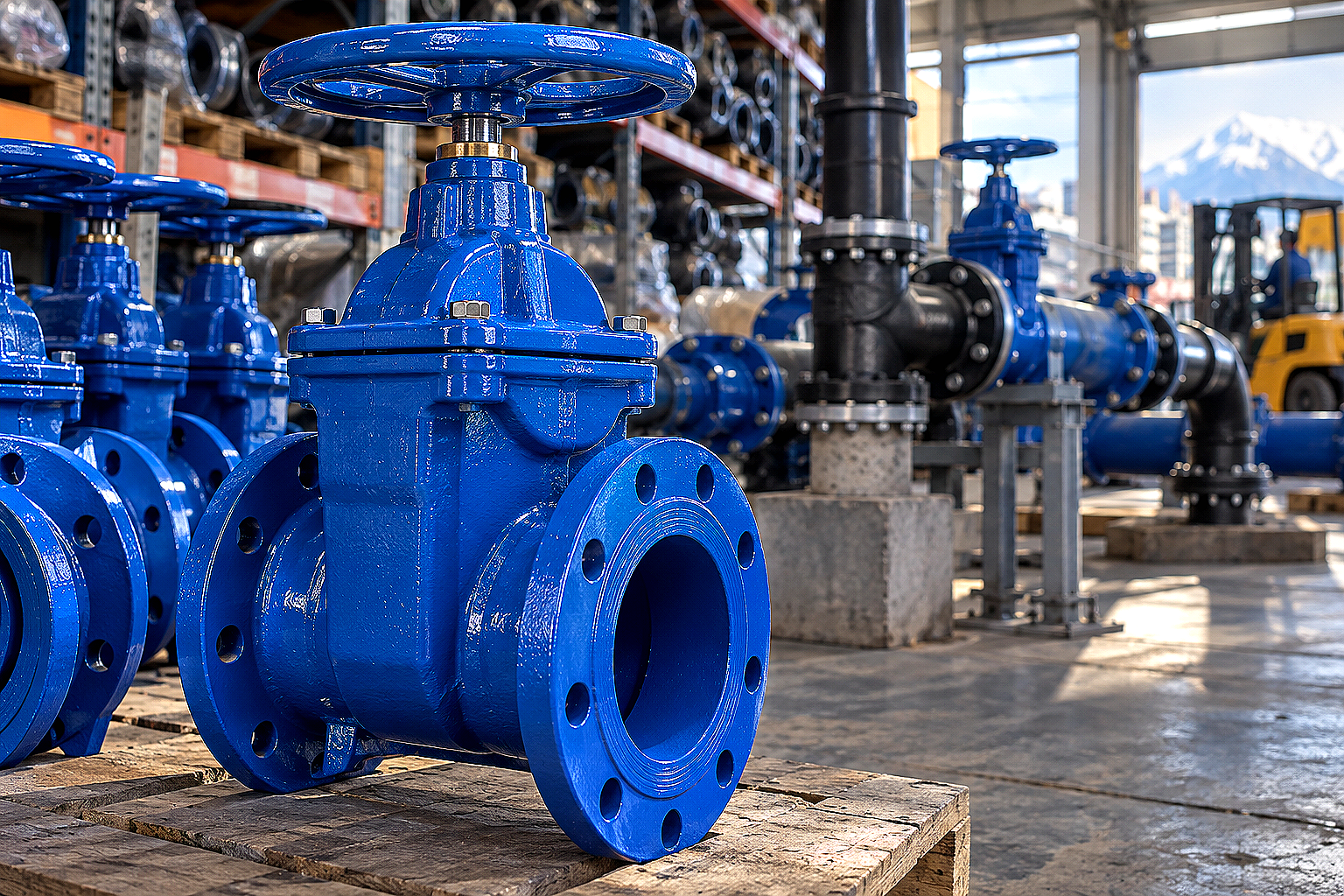

Задвижка с обрезиненным клином 30ч39р (в проектной документации также обозначается как тип МЗВ, 30ч39бр или по евростандарту DIN 3352 F4/F5) стала обязательным стандартом водоканалов Казахстана. Полная вулканизация клина синтетическим каучуком EPDM и гладкое проходное сечение без приямка гарантируют герметичность класса А по ГОСТ 9544-2015 на протяжении 30–50 лет эксплуатации.

Почему задвижки 30ч39р вытеснили старые задвижки 30ч6бр

Главный недостаток классической чугунной задвижки 30ч6бр — наличие технологического углубления (кармана) на дне корпуса, куда опускается латунный или чугунный клин. В процессе циркуляции воды в этот приямок оседает песок, ржавчина и сварочный грат, из-за чего клин не доходит до конца, а затвор начинает травить воду.

В задвижке 30ч39р нижняя часть корпуса абсолютно гладкая. Твердые частицы свободно вымываются потоком воды, а герметичное перекрытие достигается за счет упругой радиальной деформации резиновой оболочки клина в конусном седле.

  • Герметичность класса А: нулевая протечка при рабочем давлении 1,0 и 1,6 МПа (PN 10 / PN 16);
  • Отсутствие застойных зон: прямой проход без гидравлического сопротивления и риска заиливания;
  • Сниженный крутящий момент: для закрытия задвижки Ду 100 требуется усилие в 2–3 раза меньше, чем для стальной арматуры;
  • Питьевой допуск: пищевая резина EPDM не выделяет вредных веществ и сертифицирована для питьевых водопроводов РК.

Конструкция 30ч39р: корпус ВЧШГ, шпиндель и типы каучука

Корпус современной задвижки 30ч39р отливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ марки GGG50 / ВЧ50 по ГОСТ 7293-85). В отличие от серого чугуна СЧ20, ВЧШГ выдерживает гидравлические удары, морозные подвижки грунта и вибрации без риска растрескивания фланцев.

Шпиндель изготавливается из нержавеющей стали (AISI 420 / 20Х13) с накатной резьбой. Невыдвижная конструкция шпинделя означает, что при вращении маховика шток не поднимается вверх, а ходовая бронзовая гайка перемещается внутри клина. Это экономит высоту колодца на 30–40%.

Сравнение технических параметров задвижек 30ч39р (обрезиненный клин) и 30ч6бр (жесткий клин)
Параметр Задвижка 30ч39р (МЗВ / F4) Задвижка 30ч6бр (ГОСТ)
Класс герметичности Класс А (ГОСТ 9544-2015, протечка 0 см³/мин) Класс С или D (допускаются капельные протечки)
Материал корпуса Высокопрочный чугун ВЧШГ (GGG50) Серый чугун СЧ20 (хрупкий при гидроударах)
Конструкция дна корпуса Гладкий проход без карманов и уступов Глубокий приямок (забивается песком и окалиной)
Конструкция шпинделя Невыдвижной шпиндель (компактная высота) Выдвижной шпиндель (требует глубоких колодцев)
Антикоррозийное покрытие Эпоксидное порошковое напыление 250 мкм Транспортировочная грунтовка (быстро ржавеет)
Срок службы до капремонта Не менее 30–50 лет (без подтяжки сальника) 5–8 лет (требует регулярной набивки сальника)

Строительная длина F4 против F5: как не ошибиться при замене

При закупке задвижек 30ч39р снабженцы регулярно сталкиваются с обозначениями евростандарта DIN 3352: серия F4 (короткий корпус) и серия F5 (длинный корпус). Отличие заключается в монтажном расстоянии между зеркалами фланцев.

Короткая серия F4 (например, длина 190 мм для Ду 100) — самый популярный и компактный вариант для новых объектов и насосных станций. Длинная серия F5 (длина 230 мм для Ду 100) разработана специально для прямой замены старых задвижек 30ч6бр или стальных задвижек 30с41нж без переварки трубных катушек.

Для правильного подбора стальных фланцев и ответных крепежных шпилек важно заранее сверить присоединительные размеры по ГОСТ 33259-2015 на давление PN 10 или PN 16.

Монтаж и защита задвижек 30ч39р в колодцах и бесколодезная установка

При монтаже задвижки в водопроводном узле необходимо соблюдать строгие правила, исключающие деформацию клина и повреждение резиновой оболочки.

  • Положение затвора при установке: задвижку монтируют строго в полуоткрытом или полностью закрытом состоянии, чтобы предотвратить перекос клина;
  • Протяжка фланцев: затяжку болтов выполняют крест-накрест динамометрическим ключом, чтобы исключить изгибающий момент на чугунные ушки фланца;
  • Защита от шлама: перед задвижкой в водомерных узлах рекомендуется устанавливать фильтр сетчатый фланцевый для улавливания крупных камней;
  • Бесколодезный монтаж под ковер: благодаря монолитному эпоксидному покрытию и необслуживаемому сальнику 30ч39р можно закапывать прямо в грунт, выводя управление штоком на поверхность через телескопический удлинитель и уличный чугунный ковер.

При обвязке узлов учета и переходов на трубопроводы водоснабжения задвижки 30ч39р монтируют в паре со стальными оцинкованными трубами ВГП, что исключает вторичное ржавление сетевой воды.

FAQ: частые вопросы снабженцев по задвижкам 30ч39р

Можно ли использовать задвижку 30ч39р для горячей воды и отопления?

Стандартная задвижка 30ч39р с клином из каучука EPDM рассчитана на рабочую температуру до +70 °C (кратковременно до +90 °C). Для постоянного перегретого пара и сетевой воды теплотрасс с температурой +115...+150 °C она не подходит: резина клина теряет эластичность и спекается. Для теплосетей используют стальные задвижки 30с41нж или цельносварные шаровые краны.

Чем отличается обрезиненный клин EPDM от клина NBR?

Каучук EPDM (этиленпропиленовый каучук) оптимален для холодной питьевой воды, технических водоводов и слабокислых сред, устойчив к озону и хлору. Каучук NBR (нитрильный каучук) выбирают для сточных вод с примесью жиров, масел, дизельного топлива и нефтепродуктов, где EPDM может разбухать.

Сколько оборотов шпинделя нужно для полного закрытия Ду 100?

Для задвижки 30ч39р Ду 100 с невыдвижным шпинделем количество полных оборотов маховика до полного закрытия составляет 20–22 оборота. Запрещено использовать рычаги и трубы для дожима маховика: чрезмерное усилие сминает резину клина или срывает резьбу бронзовой гайки.

Как проверить качество задвижки 30ч39р при входном контроле?

При приемке партии проверяют паспорт завода с отметкой ОТК, толщину эпоксидного покрытия (не менее 200–250 мкм без сколов на фланцах), целостность резиновой оболочки клина при визуальном осмотре через проходное отверстие и плавность вращения шпинделя от руки.

Вывод

Задвижка чугунная с обрезиненным клином 30ч39р — это безальтернативный выбор для водопроводных сетей, автоматических линий пожаротушения и водомерных узлов, обеспечивающий абсолютную герметичность класса А без риска заклинивания от песка.

Компания АТЛАНТ Snab City поставляет чугунные задвижки 30ч39р (МЗВ / DIN 3352 F4 и F5) диаметрами от Ду 50 до Ду 300 со склада в Алматы. Мы комплектуем заказы ответными фланцами, крепежом и организуем быструю доставку металлопроката и запорной арматуры по всем регионам Казахстана.
