При обустройстве инженерных систем в торговых комплексах, складских терминалах, паркингах и жилых домах Алматы магистральные коммуникации прокладываются под перекрытиями. Массивные вентиляционные короба, пучки силовых кабелей в перфорированных лотках и системы дымоудаления создают постоянную статическую и вибрационную нагрузку на узлы крепления.

Использование тонкой перфорированной ленты для тяжелых трасс недопустимо: металл толщиной 0,55–0,8 мм вытягивается под весом оборудования и провисает. В свою очередь, применение массивных стальных уголков или швеллеров перегружает потолочные анкеры и многократно увеличивает стоимость монтажных работ.

Инженерным стандартом для изготовления жестких подвесов, траверс, обжимных хомутов и монтажных консолей выступает стальная горячеоцинкованная полоса толщиной от 2,0 до 5,0 мм. Она сочетает высокую несущую способность на растяжение и изгиб с полной коррозионной стойкостью во влажных технических помещениях.

Где в инженерных сетях незаменима оцинкованная стальная полоса

Оцинкованная полоса по ГОСТ 103-2006 представляет собой сплошной плоский профиль прямоугольного сечения с нанесенным защитным слоем цинка. В отличие от черного металлопроката, ее не требуется грунтовать и красить на высоте после монтажа, что сокращает сроки сдачи объекта в 2–3 раза.

В инженерном строительстве Алматы и Казахстана оцинкованный полосовой прокат заказывают под следующие ключевые задачи:

  • Подвесы и траверсы для воздуховодов: прямоугольные короба вентиляции и круглые спирально-навивные трубы фиксируются на П-образных и Z-образных подвесах из полосы 25х3 или 30х3 мм;
  • Опорные консоли кабельных трасс: многоярусные кабельные эстакады и тяжелые лестничные лотки монтируются на консоли из полосы 40х4 и 50х5 мм, закрепленные к колоннам и стенам;
  • Обжимные хомуты технологических трубопроводов: полоса легко формуется в кольцевые полухомуты для надежной фиксации труб отопления, холодоснабжения и систем пожаротушения;
  • Шины дополнительного уравнивания потенциалов (ДУП): открытая прокладка оцинкованной полосы по кабельным лоткам и венткоробам объединяет металлические корпуса оборудования в единый заземленный контур.

Горячее или гальваническое цинкование: как способ покрытия влияет на долговечность

На строительном рынке Казахстана полосовой прокат встречается с двумя принципиально разными типами защитного цинкового слоя: термодиффузионным/горячим цинкованием и гальваническим (электролитическим) покрытием. Понимание разницы защитит от закупки материала, который покроется рыжими потеками ржавчины через полгода эксплуатации.

Горячее цинкование по ГОСТ 9.307-89 выполняется погружением готовой стальной полосы в расплав жидкого цинка при температуре около 450 °C. На поверхности образуется прочный железоцинковый сплав толщиной от 40 до 85 мкм. Такое покрытие устойчиво к царапинам при монтаже и обеспечивает срок службы более 25–30 лет даже в неотапливаемых паркингах и подвалах с высокой влажностью.

Гальваническое цинкование наносится электрохимическим методом и формирует блестящий, но очень тонкий слой цинка толщиной всего 6–12 мкм. Для сухих офисных фальшпотолков этого достаточно, однако в вентиляционных камерах, на автомойках или в подземных паркингах Алматы тонкий гальванический слой быстро истощается от конденсата.

Сравнение характеристик оцинкованной полосы по типу защитного покрытия
Параметр Горячеоцинкованная полоса (ГОСТ 9.307-89) Гальванически оцинкованная полоса Окрашенная черная полоса (грунт ГФ-021)
Толщина защитного слоя 40–85 мкм (надежный барьер) 6–15 мкм (декоративный слой) 20–40 мкм (краска)
Стойкость к конденсату и влаге Высокая (до 30 лет без коррозии) Низкая (риск коррозии через 1–2 года) Средняя (требует подкраски стыков)
Самозалечивание мелких царапин Да (за счет катодной защиты цинка) Ограниченно (слой быстро истощается) Нет (царапина мгновенно ржавеет)
Рекомендуемые зоны монтажа Паркинги, венткамеры, подвалы, эстакады Сухие отапливаемые помещения Внутренние сухие каркасы

Типоразмеры оцинкованной полосы: подбор сечения под вес коммуникаций

Выбор ширины и толщины полосы определяется расчетным весом подвешиваемого участка трассы, шагом между потолочными точками крепления и допустимым прогибом. Если взять полосу недостаточного сечения, подвес согнется под динамическим напором воздуха в момент пуска вентиляционной установки.

При комплектации объектов в компании АТЛАНТ Snab City наиболее востребованными являются размеры полосы от 20х2 мм до 50х5 мм. Для удобства снабженцев и проектировщиков ниже приведена таблица подбора типоразмера под стандартные нагрузки.

Подбор типоразмера оцинкованной полосы для монтажа инженерных трасс
Типоразмер (Ширина х Толщина), мм Теоретический вес 1 м, кг Допустимая нагрузка на разрыв одного подвеса, кгс Основное назначение на объекте
20 × 2,0 0,32 До 350 Легкие круглые воздуховоды до D250, кабель-каналы, датчики
25 × 3,0 0,60 До 750 Воздуховоды сечением до 500х400 мм, кабельные лотки шириной до 200 мм
30 × 3,0 / 30 × 4,0 0,72 / 0,96 До 950 / 1300 Магистральная вентиляция до 1000х600 мм, перфолотки с тяжелым кабелем
40 × 4,0 1,28 До 1800 Траверсы систем дымоудаления, обжимные хомуты труб до Ду 150
50 × 5,0 2,00 До 2900 Настенные несущие консоли, эстакады тяжелых кабельных муфт, магистрали ДУП

Почему на инженерных подвесах запрещена сварка и как монтировать полосу на болтах

Самая распространенная ошибка монтажных бригад при сборке подвесов из оцинкованного металла — использование ручной дуговой сварки для соединения полос между собой. Температура сварочной дуги превышает 3000 °C, в то время как цинк испаряется уже при 906 °C.

В результате сварки защитное покрытие вокруг шва выгорает на расстоянии 30–50 мм с выделением токсичных паров оксида цинка. Голый околошовный металл под потолком мгновенно покрывается коррозией, а капли конденсата смывают ржавчину на дорогостоящее оборудование и чистовые полы.

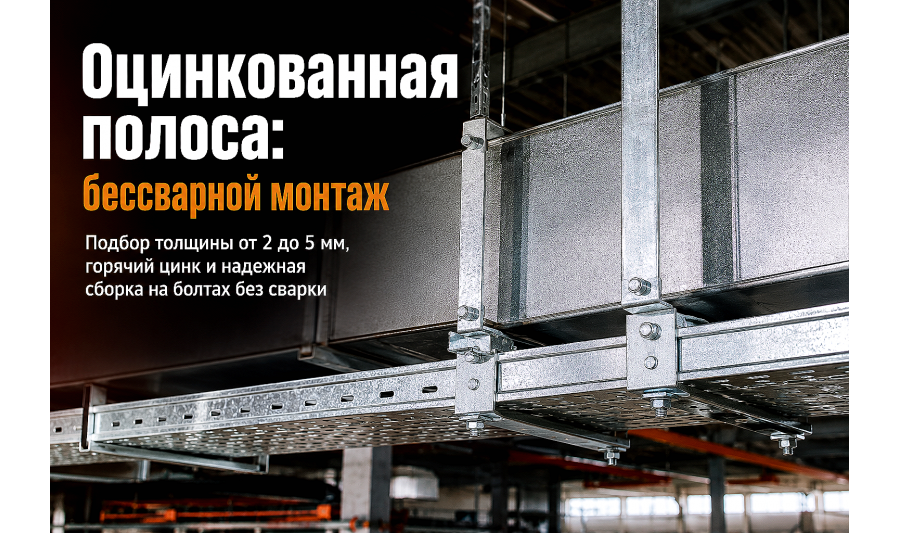

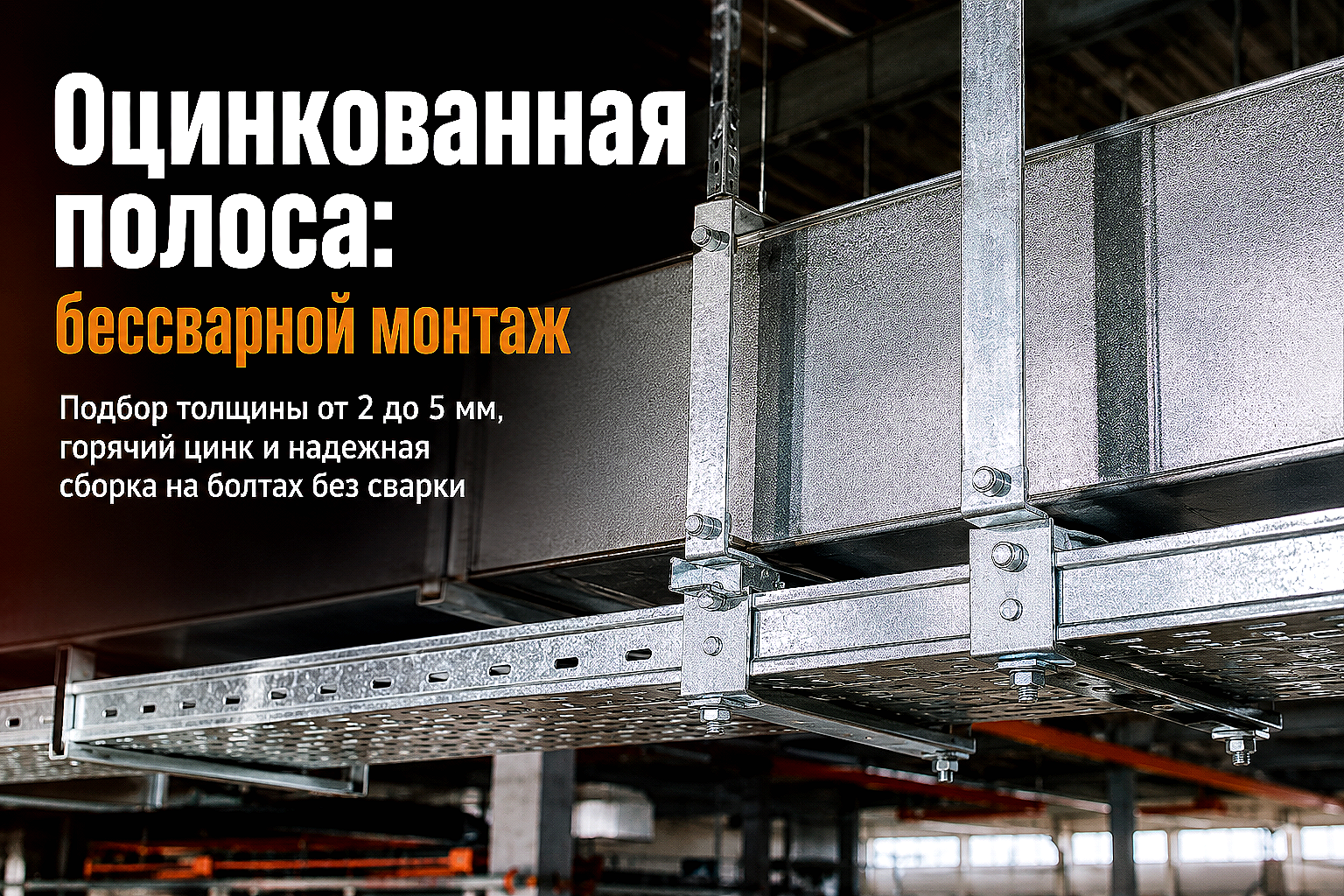

Профессиональный монтаж оцинкованной полосы выполняется исключительно бессварными методами:

  1. Болтовое соединение с оцинкованным крепежом: полосы соединяются болтами класса прочности 5.8 или 8.8 с увеличенными шайбами DIN 9021 и самоконтрящимися гайками DIN 985;
  2. Крепление на резьбовые шпильки DIN 975: полоса служит нижней опорной траверсой, через которую пропускаются две вертикальные оцинкованные шпильки М8–М12;
  3. Фиксация к базовому перекрытию: к монолитному бетону полоса крепится через латунные цанги или стальные клиновые анкеры. Подробнее о подборе анкерного крепежа читайте в нашем руководстве по выбору анкеров и дюбелей для бетона;
  4. Холодная гибка по контуру: оцинкованная полоса толщиной 2–4 мм легко гнется в тисках или ручным полосогибом без предварительного нагрева. Цинковый слой горячего нанесения обладает достаточной пластичностью и не отслаивается при радиусе гиба, равном толщине металла.

Обработка кромок и отверстий: защита металла после резки и сверления

При подгонке полосы в размер по месту монтажа неизбежно выполняется резка отрезными кругами и сверление крепежных отверстий. В точках механического воздействия обнажается черная стальная основа, требующая правильной защиты.

Благодаря явлению катодной (жертвенной) защиты цинк частично защищает открытую сталь на срезе толщиной до 1,5–2,0 мм за счет разности электрохимических потенциалов. Однако для полос толщиной 3,0–5,0 мм прямого контакта с воздухом и влагой недостаточно, чтобы предотвратить краевую коррозию.

Регламент обработки торцов и отверстий на строительной площадке:

  • Удаление заусенцев: после резки монтажной пилой или УШМ кромки зачищаются лепестковым диском для снятия острых гратов;
  • Обезжиривание: зона реза очищается от металлической пыли и следов смазки растворителем или изопропиловым спиртом;
  • Холодное цинкование: на срез и внутреннюю поверхность просверленного отверстия наносится цинконаполненный состав (спрей или паста с содержанием цинка не менее 92–95%). Состав полимеризуется за 15–20 минут, восстанавливая защитный антикоррозийный барьер.

Для создания сложных узлов крепления и сопоставления полосы с другими видами проката полезно изучить параметры стальной полосы и специфику оцинкованной полосы для заземления.

Чек-лист для снабженца: как проверить оцинкованную полосу при приемке

Чтобы партия оцинкованной полосы не вызвала нареканий со стороны технадзора и монтажников, снабженцу важно проверить ключевые параметры проката при отгрузке со склада металлобазы:

  • Толщина цинкового покрытия: замеряется магнитным толщиномером покрытий. Для горячеоцинкованного проката по ГОСТ 9.307-89 значение должно быть не менее 40–60 мкм;
  • Равномерность покрытия и отсутствие дефектов: поверхность должна быть сплошной, без участков черного металла (непрокрасов), пузырей, вздутий и отслаивающихся чешуек цинка;
  • Серповидность полосы: отклонение от прямолинейности не должно превышать 2–4 мм на 1 погонный метр длины, иначе длинномерные траверсы будут перекашиваться при подвесе;
  • Геометрические размеры: выборочный замер толщины и ширины штангенциркулем на нескольких хлыстах из пачки для исключения минусового допуска сверх норм ГОСТ 103-2006;
  • Документы качества: наличие заводского паспорта или сертификата с указанием марки стали (обычно Ст3сп/пс) и фактической толщины слоя цинкования.

Также при комплексной закупке крепежных систем для инженерных сетей рекомендуем ознакомиться со справочником по дюбельной технике для монтажа.

Часто задаваемые вопросы

Можно ли использовать оцинкованную полосу для вентиляции одновременно как контур заземления?

Да, Правила устройства электроустановок (ПУЭ РК) допускают использование металлоконструкций подвесов и магистральной оцинкованной полосы в качестве проводников дополнительной системы уравнивания потенциалов (ДУП), если обеспечена непрерывная металлическая связь всех элементов на болтовых соединениях с зачисткой контактных площадок.

Чем резать оцинкованную полосу на объекте, чтобы не сжечь цинк?

Оптимальный инструмент для резки оцинкованной полосы — ленточнопильный станок, дисковая монтажная пила по металлу с твердосплавным диском («сухой рез») или ручные рычажные гильотинные ножницы. При резке абразивным кругом УШМ зона нагрева шире, поэтому торцы после зачистки обязательно обрабатывают цинк-спреем.

В каком виде поставляется оцинкованная полоса со склада?

Оцинкованная полоса поставляется в двух форматах: в прямых хлыстах стандартной длиной по 6 метров (удобно для длинных направляющих и траверс) либо в бухтах массой 45–50 кг (чаще используется для рулонной раскатки контуров заземления и нарезки мелких хомутов).

Какой шаг подвесов из полосы делать для прямоугольных воздуховодов?

Согласно строительным нормам СН РК, для горизонтальных неизолированных воздуховодов с размером стороны до 400 мм шаг подвесов составляет не более 4 метров. Для воздуховодов сечением от 500 мм и более, а также для утепленных коробов шаг опор уменьшают до 2,5–3,0 метров во избежание провисания фланцевых стыков.

Вывод

Оцинкованная стальная полоса — практичный и долговечный материал для монтажа вентиляции, кабельных трасс и инженерных коммуникаций. Правильный подбор толщины сечения, выбор горячего цинкования и отказ от сварки в пользу болтового крепежа гарантируют прочность подвесных конструкций на десятилетия.

На складах компании АТЛАНТ Snab City в Алматы всегда в наличии сертифицированная полоса оцинкованная всех ходовых типоразмеров от 20х2 до 50х5 мм в хлыстах и бухтах. Мы обеспечиваем точную резку проката в размер заказчика и оперативную доставку автотранспортом на строительные объекты по Алматы и всему Казахстану.
