При изготовлении сильноточных контактных зажимов, шинных мостов, клемм для трансформаторов и распределительных шкафов ВРУ в Алматы ключевую роль играет геометрия заготовки. Если использовать обычный круглый прокат, токарю приходится фрезеровать грани с нуля, отправляя в стружку до 35–40% массы дорогостоящей меди.

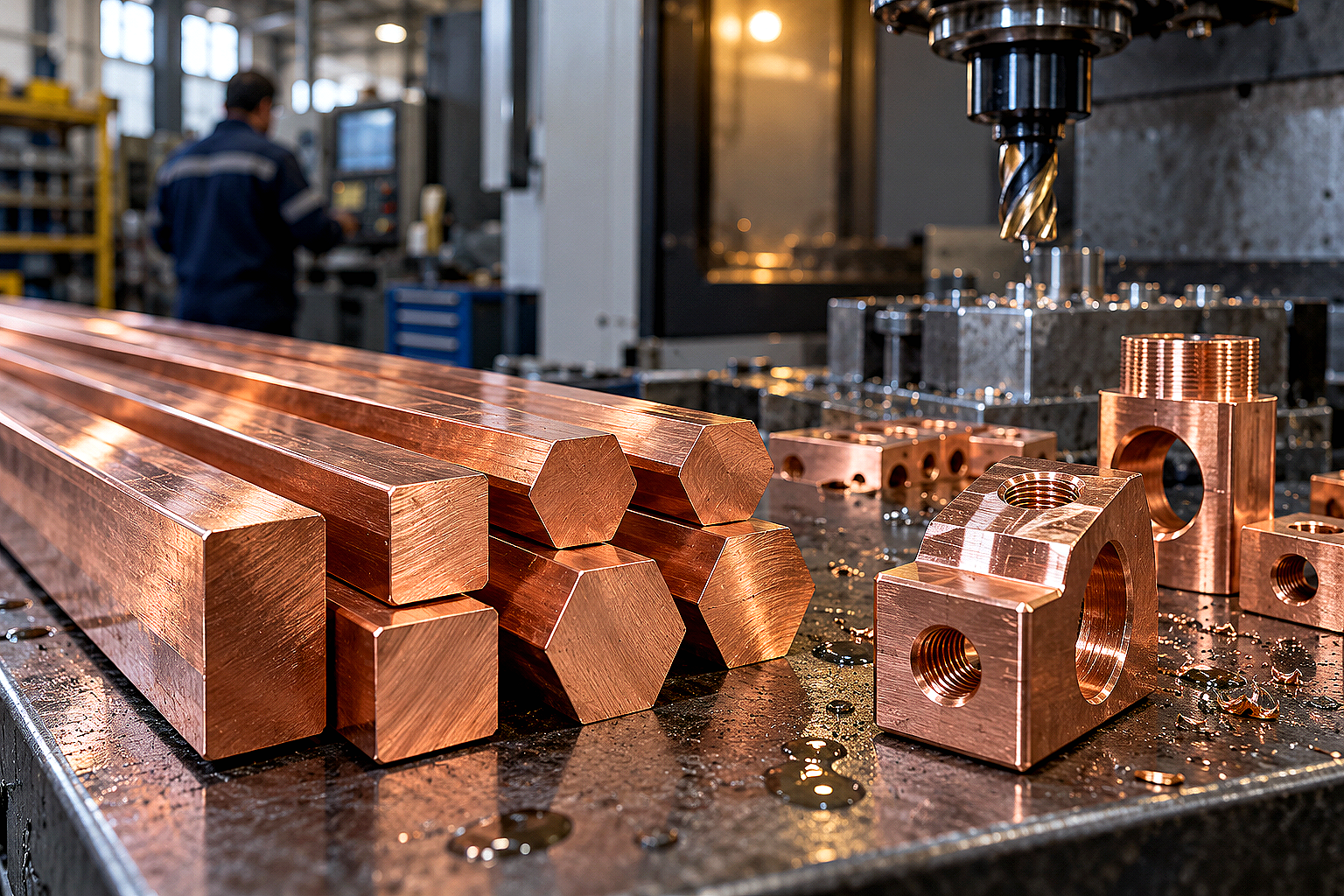

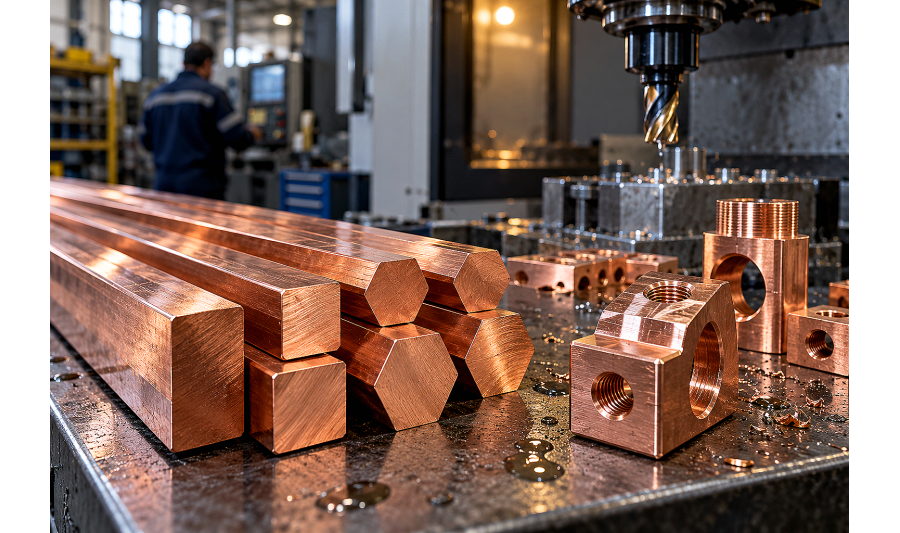

Профильный медный пруток квадратного и шестигранного сечения по ГОСТ 1535-2016 поставляется с готовыми плоскими гранями. Это ускоряет базирование заготовки в тисках или цанговом патроне ЧПУ-станка, снижает расход режущих пластин и обеспечивает плотное прилегание контактных площадок к ошиновке.

Марки меди М1, М2 и М3: чистота сплава и электропроводность

Главная ошибка при закупке медного проката — ориентация исключительно на наружный габарит без проверки химического состава по ГОСТ 859-2014. Доля примесей (кислорода, железа, висмута, свинца) напрямую влияет на удельное электрическое сопротивление и поведение металла при затяжке болтовых соединений.

Марка М1 содержит не менее 99,90% чистой меди. Ее выбирают для ответственных токоведущих элементов, высоковольтных разъединителей и распределительных узлов подстанций, где недопустим локальный нагрев при пиковых токовых нагрузках.

Марка М2 (чистота от 99,70%) и М3 (от 99,50%) допускаются для вспомогательных крепежных элементов, прижимных планок, теплоотводящих радиаторов и деталей общепромышленного назначения, не испытывающих экстремальной электрической плотности тока.

Состояние поставки: мягкий (М), полутвердый (ПТ) и твердый (Т) пруток

Механические свойства профильного прутка определяются способом производства и степенью финишной деформации. Тянутые (холоднодеформированные) прутки маркируются по состоянию металла, от которого зависят чистота реза и устойчивость резьбы к срыву:

  • Мягкие (М): обладают максимальной пластичностью и легко гнутся под углом без нагрева, но при механической обработке дают длинную вязкую стружку и склонны к замятию кромок;
  • Полутвердые (ПТ): универсальный компромисс для сверления, фрезеровки пазов и нарезки резьбы мелким шагом при сохранении достаточной гибкости для монтажа;
  • Твердые (Т): нагартованный металл с высоким пределом текучести. Идеален для скоростной фрезерной обработки на ЧПУ, создания резьбовых шпилек и силовых зажимов, работающих под постоянным усилием динамометрического ключа.

Сравнение квадратных и шестигранных медных прутков для электротехники

Выбор формы профиля диктуется типом сопряжения детали с кабельными наконечниками или шинными трассами. Ниже приведены базовые параметры для точного расчета заказа:

Параметр / Характеристика Пруток медный квадратный Пруток медный шестигранный
Стандарт сортамента ГОСТ 1535-2016 (тянутый / прессованный) ГОСТ 1535-2016 (тянутый)
Диапазон ходовых размеров, мм от 8×8 до 60×60 мм S (под ключ) от 8 до 41 мм
Основное назначение Шинные переходники, клеммные колодки, контактные площадки Точеные штуцеры, резьбовые болты, кабельные зажимы, муфты
Преимущество при обработке Быстрое прилегание к плоским шинам без фрезеровки лысок Удобный захват стандартным гаечным ключом при монтаже
Удельное сопротивление (М1Т) не более 0,01724 Ом·мм²/м при 20 °C не более 0,01724 Ом·мм²/м при 20 °C

Особенности токарно-фрезерной обработки и нарезки резьбы

Медь относится к высоковязким материалам с выраженной склонностью к налипанию на режущую кромку инструмента. При несоблюдении режимов резания фреза затягивает металл, образуя глубокие задиры и заусенцы на контактных плоскостях.

Для качественной обработки квадратных и шестигранных прутков мастера рекомендуют использовать полированные твердосплавные пластины с острой геометрией (передний угол γ = 15–20°), предназначенные для цветных сплавов без кремния. Обязательна обильная подача масляной СОЖ или эмульсии для быстрого отвода тепла.

При нарезке метрической или трубной резьбы в мягкой или полутвердой меди предпочтительно использовать бесстружечные метчики-раскатники. Они формируют резьбовой профиль методом пластической деформации, упрочняя витки и предотвращая выкрашивание гребней при многократном затягивании клемм.

Защита контактных поверхностей от окисления в климате Казахстана

На открытом воздухе и в помещениях с перепадами влажности в предгорьях Алматы медный контакт постепенно покрывается темной пленкой закиси меди (Cu₂O). Она обладает высоким электрическим сопротивлением, что приводит к локальному росту переходного сопротивления и перегреву узла под нагрузкой.

Чтобы обеспечить стабильную работу оборудования на протяжении 25–30 лет, контактные площадки после механической обработки защищают специализированными методами:

  • Гальваническое лужение оловом (толщина слоя 6–12 мкм) — стандарт для сборки шкафов КТП и щитов ВРУ;
  • Серебрение рабочих пятен разъединителей для снижения переходного сопротивления в высоковольтных цепях;
  • Применение токопроводящих антикоррозионных смазок (типа ЭПС или УВС) при болтовом соединении прутка с сопряженной медной шиной или алюминиевыми проводниками.

Чек-лист входного контроля и правила приемки прутка снабженцем

При разгрузке партии цветного проката на объекте или складе проведите обязательную проверку по ключевым пунктам:

  1. Сверьте маркировку на ярлыках пачек с сертификатом завода: марка меди (М1/М2), способ изготовления (тянутый Д / прессованный Г) и состояние металла (М, ПТ, Т).
  2. Замерьте штангенциркулем размер стороны квадрата или размер «под ключ» шестигранника в трех точках по длине хлыста на соответствие предельным отклонениям по ГОСТ 1535.
  3. Осмотрите поверхность: не допускаются расслоения, плены, глубокие раковины и крупные неметаллические включения, мешающие плотному электрическому контакту.
  4. Проверьте общую кривизну: для прутков нормальной точности стрела прогиба не должна превышать 2–4 мм на 1 погонный метр длины.

Для комплексных инженерных проектов медный пруток часто заказывают вместе со смежными позициями, такими как медный круг для точеных штырей или тонкая медная лента для компенсаторов температурных расширений, которые также применяются при ошиновке трансформаторов.

Часто задаваемые вопросы

Чем тянутый медный пруток отличается от прессованного?

Тянутый пруток изготавливается методом холодного волочения, что обеспечивает точные допуски по геометрии (квалитеты h11–h12) и чистую гладкую поверхность. Прессованный пруток получают горячим выдавливанием: он имеет больший разброс по размерам и шероховатости, но выпускается в крупных сечениях от 50–60 мм и выше.

Можно ли соединять медный пруток напрямую со стальными или алюминиевыми деталями?

Прямой контакт меди с алюминием или оцинкованной сталью во влажной среде приводит к возникновению электрохимической коррозии, разрушающей более активный металл. Для безопасного сопряжения используют алюмомедные переходные шайбы, лужение контактной зоны или специальные нейтральные защитные смазки.

Как рассчитать теоретический вес 1 метра медного квадрата?

Вес рассчитывается по формуле: Масса (кг/м) = a² × 0,00893, где «a» — сторона квадрата в миллиметрах, а 8,93 г/см³ — стандартная расчетная плотность меди по ГОСТ. Например, для квадрата 20×20 мм вес одного погонного метра составит: 20 × 20 × 0,00893 ≈ 3,57 кг.

Какое состояние меди лучше выбрать для нарезки резьбы М6–М12?

Для нарезки чистой резьбы без вырывов витков оптимально заказывать пруток в твердом (Т) или полутвердом (ПТ) состоянии. Мягкая медь (М) склонна к налипанию на зубья метчика, что часто приводит к заклиниванию инструмента и браку резьбового отверстия.

Вывод

Грамотный подбор квадратного или шестигранного медного прутка по марке сплава и твердости исключает перегрев контактных групп и существенно снижает себестоимость металлообработки. За счет готовых плоских граней сокращается время фрезерования деталей, а высокая чистота меди М1 гарантирует надежную работу распределительных систем подстанции.

Компания АТЛАНТ Snab City поставляет тянутые и прессованные медные прутки марок М1 и М2 со склада в Алматы. Мы выполняем резку проката в точный размер по спецификации заказчика, организуем бережную упаковку и оперативную доставку партий автотранспортом по всем регионам Казахстана.
