Обвязка калорифера приточной вентиляции трубами ВГП: состав узла и защита от замерзания зимой
Разбираем, из каких элементов собирается узел водяного калорифера на трубах ВГП, почему зимой он размораживается и какие ошибки в обвязке исправляются без замены оборудования.

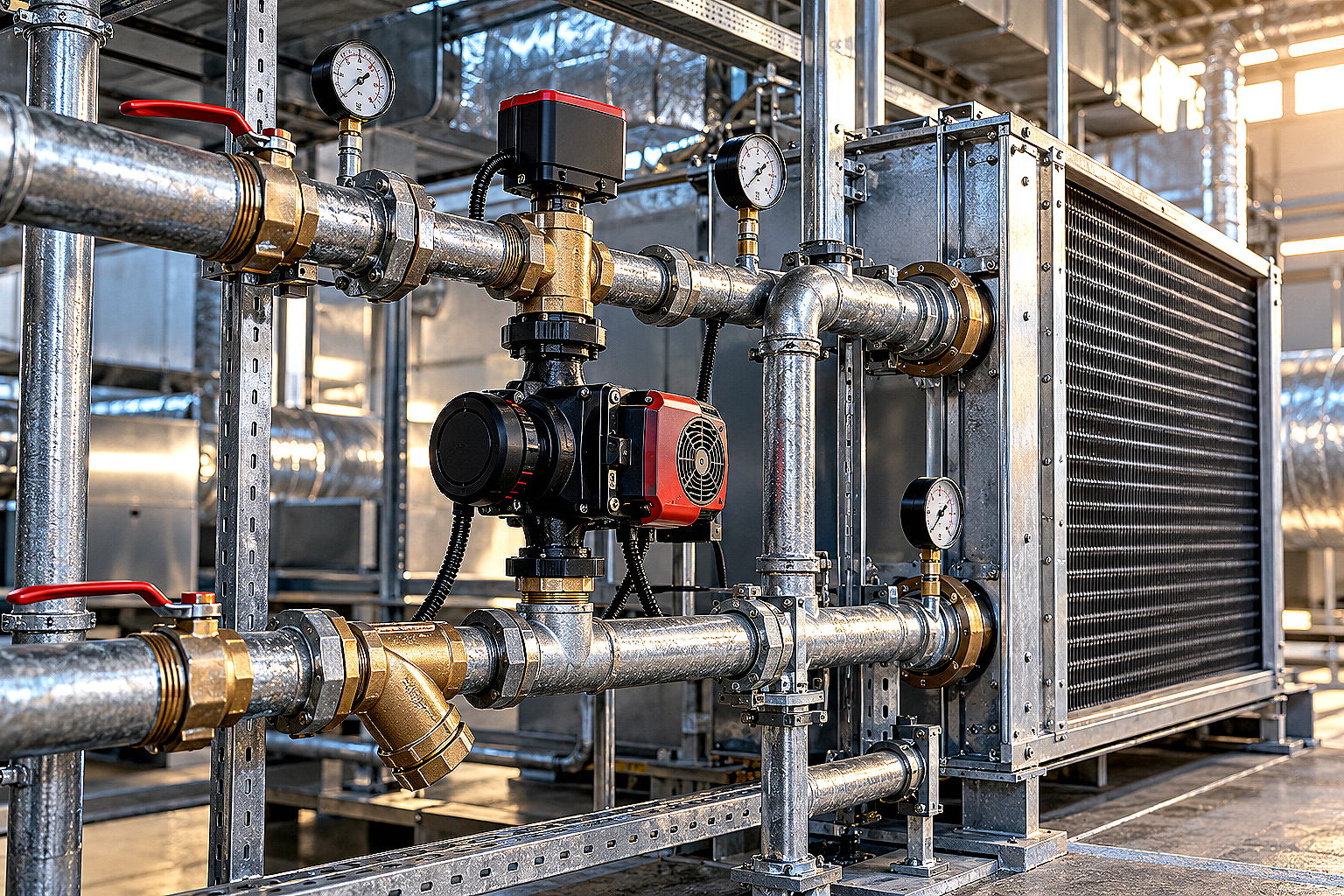

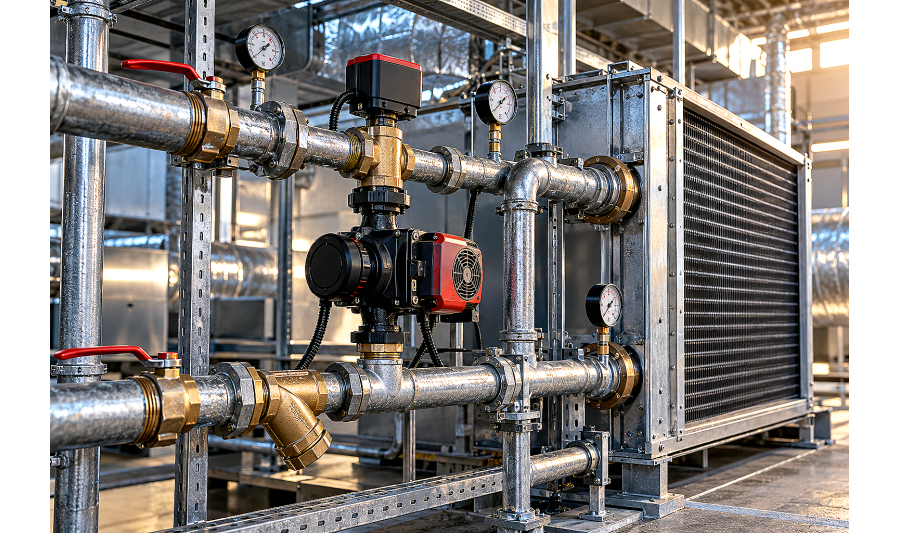

Обвязка водяного калорифера приточной установки состоит из подачи и обратки с запорной арматурой, фильтра, регулирующего клапана, насоса смешения, балансировки, воздухоотводчика в верхней точке, слива в нижней и термометров. Каждый элемент либо обеспечивает проток воды через трубки калорифера, либо позволяет его обслужить.
Калорифер замерзает, когда в его трубках останавливается или сильно замедляется вода, а через теплообменник при этом идёт холодный воздух. Причина почти всегда в обвязке и автоматике, а не в самом калорифере: нет постоянной циркуляции, застряла воздушная пробка, засорился фильтр или не сработала защита.
Из чего состоит узел и зачем нужен каждый элемент
Рассмотрим классическую схему со смешением: калорифер подключён к тепловой сети или котлу через регулирующий клапан, а собственный циркуляционный насос гонит воду по малому контуру. Горячая вода из магистрали подмешивается в этот контур по мере необходимости. Благодаря этому через калорифер вода течёт постоянно, даже когда клапан почти закрыт.
Трубы подачи и обратки обычно собирают из стальных ВГП по ГОСТ 3262-75: резьбовые соединения на малых диаметрах, сварка и фланцы на больших. Если вы выбираете между сваркой и резьбой, пригодится разбор в статье сварка или резьба при монтаже труб.
| Элемент узла | Зачем нужен | Частая ошибка |
|---|---|---|
| Запорная арматура на подаче и обратке | Отключить калорифер для ремонта или замены, не останавливая всю систему | Поставить только на одной ветке или использовать запорную арматуру как регулирующую, оставляя её в полуоткрытом положении |
| Сетчатый фильтр на подаче | Защитить клапан, насос и узкие трубки калорифера от окалины и мусора | Не поставить совсем или не чистить после пусконаладки: засорённый фильтр срезает расход |
| Регулирующий клапан (трёхходовой или двухходовой) | Менять количество тепла от сети в зависимости от потребности | Схема, при которой клапан полностью перекрывает поток через калорифер без циркуляции по малому контуру |
| Насос смешения (циркуляционный) | Держать постоянный проток через калорифер независимо от положения клапана | Подобрать насос вслепую, не сверив с гидравликой узла, или поставить его без запорной арматуры по обе стороны |
| Перемычка смешения | Соединить подачу и обратку малого контура, чтобы часть воды возвращалась на вход калорифера | Неверное место врезки относительно насоса и клапана, из-за чего смешение не работает |
| Балансировочный клапан | Настроить расчётный расход через калорифер при пуске | Вообще не ставить балансировку и «регулировать» расход задвижкой на подаче |
| Воздухоотводчик в верхней точке | Удалять воздух, который мешает циркуляции и создаёт непромываемые участки | Поставить не в самой высокой точке или без отсекающего крана, а потом не иметь возможности его снять |
| Слив в нижней точке | Опорожнить калорифер и обвязку при консервации, ремонте и аварии | Забыть про слив: тогда воду из калорифера приходится выдавливать воздухом или разбирать узел |
| Термометры на подаче и обратке | Видеть, что вода реально идёт и остывает в калорифере | Установить в «мёртвой зоне» трубы, где показания не отражают реальный поток |
Почему калорифер размораживается: типичные причины
Вода в трубках калорифера замерзает при 0 °C, а наружный воздух зимой в Алматы нередко заметно холоднее. Поэтому проток воды должен держаться всё время, пока холодный воздух может проходить через теплообменник, в том числе когда установка стоит.
- Остановилась циркуляция. Отключили электричество, вышел из строя насос смешения, закрыта арматура на обратке.
- Клапан закрылся без малого контура. Если схема не предусматривает постоянный проток через калорифер, при закрытом клапане в трубках стоит вода.
- Воздушная пробка. Воздух в верхней части теплообменника вытесняет воду, и часть трубок остаётся без потока. Воздухоотводчик в верхней точке для этого и нужен.
- Забитый фильтр или заросший шламом клапан. Расход падает, вода в калорифере идёт слишком медленно и успевает остыть.
- Неплотная наружная заслонка. Установка выключена, но холодный воздух продолжает идти через калорифер и замораживает трубки даже в простое.
- Неверное подключение. Если подачу и обратку перепутали относительно движения воздуха, самые холодные трубки получают уже остывшую воду.
- Не отработала автоматика защиты. Датчик установили не там, где воздух холоднее всего, или отключили «на время пусконаладки» и забыли вернуть.
- Установку не слили на консервацию. Объект остановили, а воду в калорифере оставили.
Что сделать в обвязке, чтобы защититься
Тепловой расчёт, подбор оборудования и автоматики защиты выполняет проектировщик, а допустимые параметры задаёт проект и действующие нормы РК. Задача обвязки — дать автоматике то, что ей нужно: стабильный проток, чистую воду и возможность быстро опорожнить узел.
- Проверьте, что насос смешения работает постоянно, пока включена установка, и стоит с запорной арматурой до и после.
- Убедитесь, что регулирующий клапан не может отсечь калорифер полностью: малый контур с перемычкой должен оставаться открытым.
- Поставьте воздухоотводчик в самую высокую точку обвязки и добавьте перед ним отсечной кран, чтобы обслуживать его без слива.
- Выведите слив из нижней точки обвязки и калорифера, чтобы вода уходила самотёком, а не оставалась в «карманах» труб.
- Поставьте сетчатый фильтр до насоса и клапана и внесите его чистку в регламент обслуживания.
- Подключите подачу и обратку так, как требует производитель калорифера относительно хода воздуха, и не меняйте их местами при монтаже.
- Оставьте балансировочный клапан доступным: настройка расхода без него превращается в подбор «на глаз».
- Проверьте плотность закрытия наружной заслонки и работу защиты по температуре воздуха или обратной воды.
- Для долгих простоев предусмотрите регламент слива или консервации узла.
Антифриз (водный раствор гликоля) иногда применяют как дополнительную страховку, но он меняет гидравлику и теплоотдачу. Нужен ли он и в какой концентрации, решает проектировщик по данным производителя калорифера, а не монтажник на объекте.
Какой диаметр труб взять под обвязку
Диаметр определяется расходом воды, а не размером патрубка калорифера. Расход считают по формуле G (м³/ч) = 0,86 × Q (кВт) / Δt (°C). Для учебного примера возьмём Q = 50 кВт и Δt = 20 °C: G = 0,86 × 50 / 20 = 2,15 м³/ч. Это иллюстрация метода, а не рекомендуемая мощность для вашего объекта.
| Ду | Внутренний диаметр (обыкновенная серия), мм | Резьба | Скорость при 2,15 м³/ч, м/с |
|---|---|---|---|
| 25 | 27,1 | G 1" | 1,04 |
| 32 | 35,9 | G 1 1/4" | 0,59 |
| 40 | 41,0 | G 1 1/2" | 0,45 |
Ориентир для систем отопления и водоснабжения: 0,5–1,5 м/с, точное значение задаёт проект с учётом шума, длины и местных сопротивлений. В примере Ду 25 и Ду 32 попадают в этот интервал, а Ду 40 уже чуть ниже. Совсем медленный поток в большой трубе хуже уносит воздух и мусор, а слишком быстрый шумит и съедает запас по гидравлике.
Ещё одна деталь: при нагреве обвязка удлиняется. Участок 10 м при нагреве на 60 °C даёт 0,012 × 10 × 60 = 7,2 мм. Если жёстко зажать трубу между опорами и патрубком калорифера, нагрузка уйдёт в патрубок. О компенсации подробнее в материале про компенсаторы и неподвижные опоры, а по выбору запорной арматуры есть разбор про задвижки для отопления.
Цифры 2,4 и 3,1 МПа в ГОСТ 3262-75 относятся к заводскому гидроиспытанию самой трубы. Это показатель качества изделия, а не рабочее давление вашего узла и не давление опрессовки смонтированной системы: их берут из проекта.
FAQ
Достаточно ли воздухоотводчика и слива, чтобы калорифер не замёрз?
Нет. Они убирают две частые причины: воздушную пробку и невозможность опорожнить узел. От остановки циркуляции защищают насос смешения, схема клапана и автоматика, так что работает это только в комплексе.
Нужен ли насос смешения, если стоит трёхходовой клапан?
Это определяет проект. Насос в малом контуре держит проток через калорифер независимо от положения клапана. Если схема без него, уточните у проектировщика, как обеспечивается проток при закрытом клапане.
Можно ли собирать обвязку калорифера на резьбе?
На малых диаметрах резьбовые соединения применяют часто: они разборные, и удобно снимать фильтр или насос. Резьба трубная цилиндрическая по ГОСТ 6357-81, например G 1" для Ду 25. На больших диаметрах обычно используют сварку и фланцы, решение зависит от проекта.
Что делать, если калорифер уже частично разморозился?
Сначала перекройте воду и опорожните узел через нижний слив, затем проверьте теплообменник на течь. Эксплуатировать калорифер с трещиной нельзя. Причину разберите по списку выше, иначе после ремонта всё повторится.
Как зимой законсервировать вентустановку, которая простаивает?
Либо оставить циркуляцию и защиту включёнными, либо слить воду через нижний слив и удалить остатки продувкой. Выбор зависит от режима использования объекта и фиксируется в эксплуатационной инструкции.
Вывод
Обвязка защищает калорифер, когда обеспечивает постоянный проток, выпускает воздух и позволяет быстро слить воду. Газовые, пожарные и паровые системы рассчитываются и монтируются только по проекту силами организаций с допусками.
Для трубной части узла в каталоге АТЛАНТ Snab City есть трубы ВГП Ду 15–80 (14 позиций), цены по запросу. Менеджер в Алматы поможет сверить диаметры и резьбу с вашей схемой и при необходимости нарезать трубу в размер.
