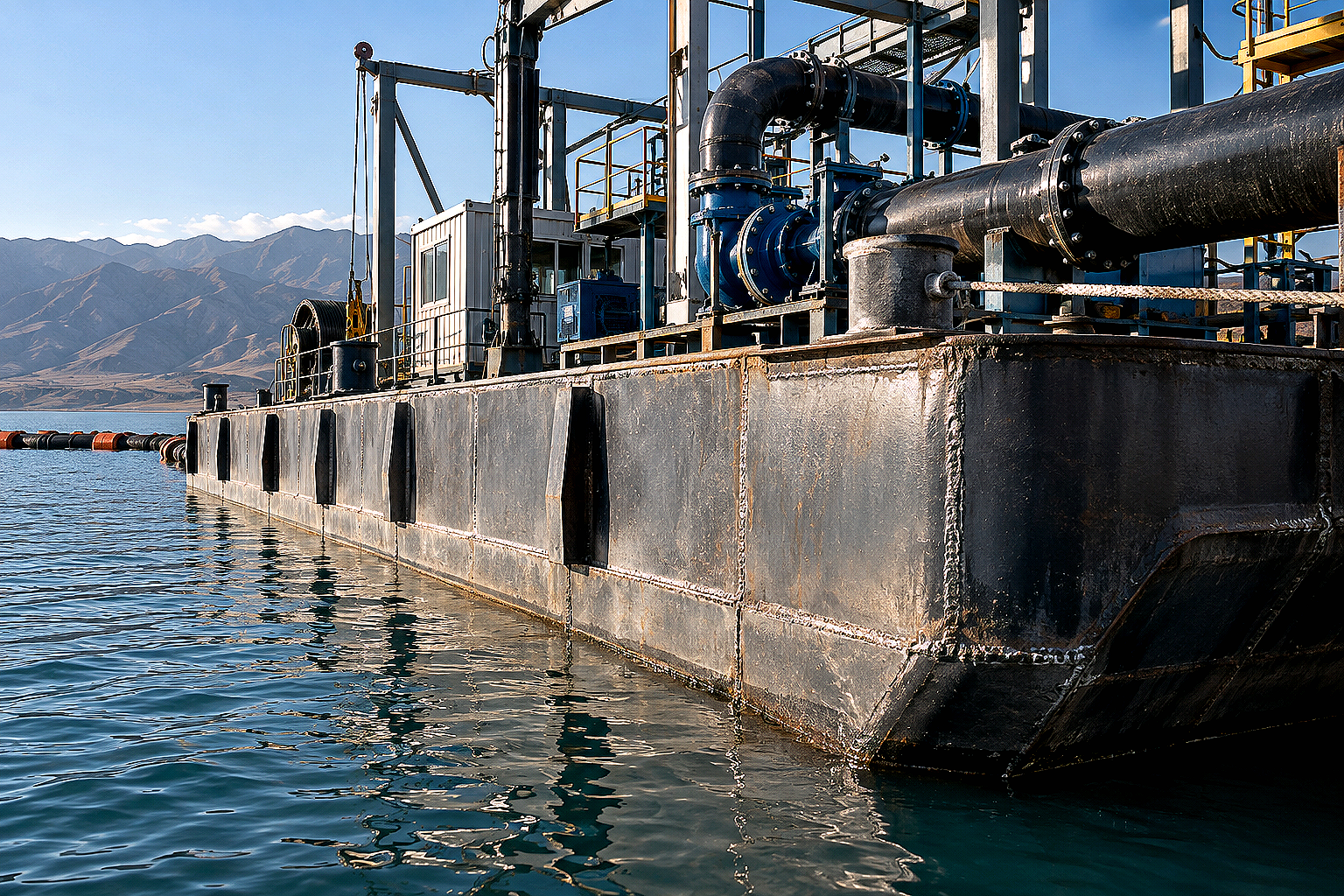

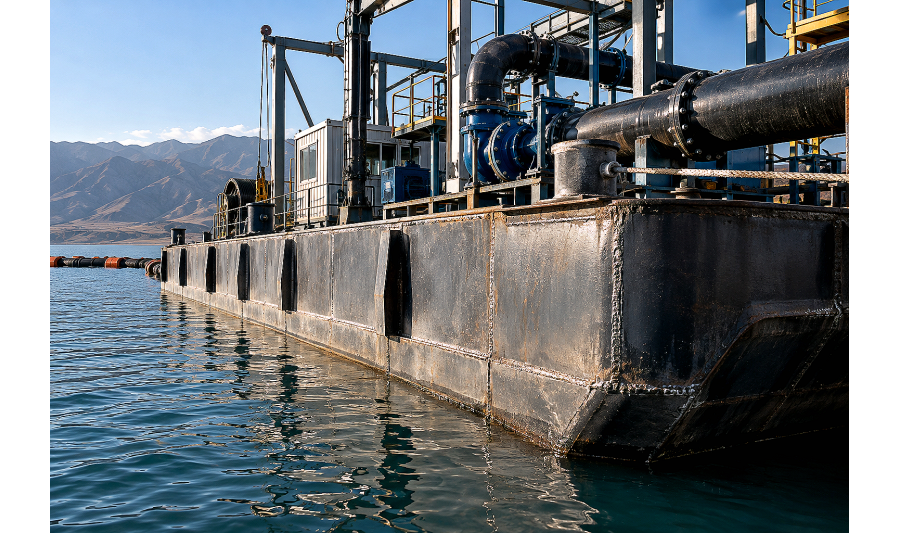

Организация водозабора на водохранилищах (Капшагай, Шардара, Балхаш), добыча гравийно-песчаной смеси в поймах рек Или и Сырдарьи, а также перекачка технологических вод на хвостохранилищах ГОК в Казахстане требуют применения плавучих металлоконструкций. Понтоны земснарядов, плавучие насосные станции (ПНС) и модульные причалы эксплуатируются в непрерывном гидростатическом и динамическом режиме.

Корпус плавучей платформы находится под постоянным гидростатическим давлением забортной воды, воспринимает вес тяжелых шламовых насосов, силовых дизель-генераторов и подвергается ударам волн при шквальном ветре. Попытка сварить обшивку из тонкого рядового металла или случайных обрезков проката оборачивается пластической деформацией днища, раскрытием сварных стыков и затоплением дорогостоящего оборудования.

Эксплуатационные нагрузки на корпус плавучих модулей

В отличие от наземных резервуаров, днище и борта понтона находятся под сложным знакопеременным нагружением. Расчетная схема включает несколько независимых факторов воздействия:

  • Гидростатическое давление воды: постоянный прижим наружной обшивки к силовому набору (шпангоутам и стрингерам), возрастающий с глубиной осадки;
  • Сосредоточенные массы оборудования: вес насосных агрегатов, двигателей, лебедок и грунтопроводов, создающий локальные изгибающие моменты;
  • Волновые и динамические удары: штормовое волнение на открытых водоемах, а также гидродинамическая пульсация при работе грунтовых и напорных насосов;
  • Зимнее сдавливание льдом: для несамоходных понтонов и земснарядов, зимующих в акватории, критична устойчивость бортов к сминающему давлению ледового поля.

Грамотный выбор листового металлопроката гарантирует, что плавучий модуль сохранит расчетный запас плавучести (коэффициент $k \ge 1{,}35\text{--}1{,}5$) даже при частичном затоплении одного из изолированных отсеков.

Выбор марки стали: почему 09Г2С превосходит Ст3сп на водоемах Казахстана

При комплектации металлопроката для судостроения и гидротехнических модулей часто возникает дилемма: купить углеродистую сталь Ст3сп5 или низколегированную конструкционную сталь 09Г2С по ГОСТ 19903-2015 и ГОСТ 19281-2014. Подробный разбор различий описан в нашем материале об отличиях марок стали Ст3 и 09Г2С.

Углеродистая сталь Ст3сп5 допускается для надводных технологических настилов, внутренних переборок и легких причальных понтонов с сезонной эксплуатацией в теплой пресной воде. Однако для днищевой обшивки, форштевней земснарядов и круглогодичных плавучих насосных станций стандартом выступает низколегированная сталь 09Г2С (категорий 12 или 15).

Преимущества стали 09Г2С для плавучих металлоконструкций:

  • Повышенный предел текучести ($\sigma_т \ge 345\text{ МПа}$ против $245\text{ МПа}$ у Ст3): позволяет уменьшить толщину обшивки на 15–20% без снижения прочности, снижая осадку корпуса;
  • Хладостойкость до $-40\,^\circ\text{C}$ (ударная вязкость $\text{KCU} \ge 34\text{ Дж/см}^2$): металл не становится хрупким при подвижках льда и зимней консервации на водоемах;
  • Стойкость к коррозионной усталости: мелкозернистая структура с добавками марганца и кремния лучше сопротивляется зарождению усталостных микротрещин в зонах сварных швов.

Расчет толщины обшивки: днище, борта и палубный настил

При проектировании корпуса понтона толщина листового металла дифференцируется в зависимости от положения элемента в силовой схеме. Использование листа одинаковой избыточной толщины по всему периметру перегружает судно, снижая высоту надводного борта.

Инженерный расчет толщины обшивки опирается на формулу эквивалентного давления с учетом шага поперечного набора (шпангоутов) и коррозионного запаса:

$$s = 15{,}8 \cdot a \cdot \sqrt{\frac{p}{\sigma_{доп}}} + c$$

где $a$ — расстояние между ребрами жесткости (м), $p$ — расчетное давление воды с гидродинамическим коэффициентом (кПа), $\sigma_{доп}$ — допустимое напряжение на изгиб (МПа), $c$ — запас на коррозионный износ (обычно $1{,}5\text{--}2{,}0\text{ мм}$ на 20 лет службы).

Практические рекомендации по выбору толщин:

  • Днищевой лист ($5\text{--}8\text{ мм}$): воспринимает максимальное давление столба воды и динамические удары о грунт при постановке на мель или заилении русла;
  • Бортовой лист ($4\text{--}6\text{ мм}$): работает на гидростатический подпор и боковое сжатие при швартовке технологических плавсредств;
  • Герметичные переборки ($4\text{--}5\text{ мм}$): делят корпус на изолированные водонепроницаемые отсеки непотопляемости;
  • Палубный настил ($4\text{--}6\text{ мм}$): подбирается гладким с ребрами жесткости либо из рифленого листа для исключения скольжения персонала в мокрой обуви.

Перед заказом раскроя рекомендуем ознакомиться с рекомендациями экспертов по выбору толщины горячекатаного листа под конкретные нагрузки.

Сравнительные параметры металлопроката под типы плавучих модулей

В таблице приведены усредненные проектные параметры горячекатаного листа для изготовления типовых плавучих модулей в Казахстане:

Тип плавучей конструкции Рекомендуемая марка стали Толщина днища / бортов, мм Толщина палубы / переборок, мм Ключевой фактор надежности
Плавучая насосная станция (ПНС) 09Г2С кат. 12 6,0 – 8,0 4,0 – 5,0 (рифленый/гладкий) Виброжесткость под насосы, стойкость к коррозии
Понтон земснаряда (добыча ПГС) 09Г2С кат. 15 6,0 – 10,0 5,0 – 6,0 Ударопрочность при задевании дна, жесткость рамы
Модульный швартовный понтон Ст3сп5 / 09Г2С 4,0 – 5,0 3,0 – 4,0 Минимальная осадка, герметичность отсеков
Понтон пульпопровода (хвостохранилище) 09Г2С / 10ХСНД 5,0 – 6,0 4,0 – 5,0 Стойкость к слабокислым и щелочным пульпам

Технология сборки и сварки герметичных отсеков

Понтон должен оставаться абсолютно герметичным на протяжении десятилетий. Качество сварных соединений определяет живучесть конструкции. Подробно нюансы дуговой сварки рассмотрены в статье о технологии сварки металлоконструкций.

Основные технологические правила при изготовлении понтонов:

  • Стыковка листов: наружная обшивка сваривается только стыковыми швами с полным проваром корня (односторонняя сварка с подваркой с обратной стороны либо на формирующей подкладке);
  • Приварка набора: шпангоуты из полосы или уголка привариваются к обшивке прерывистым шахматным швом, а к герметичным переборкам — сплошным швом;
  • Порядок наложения швов: во избежание коробления тонколистового полотна («хлопунов») сварку ведут обратноступенчатым методом от центра секции к краям;
  • Контроль герметичности: каждый замкнутый отсек перед покраской опрессовывается избыточным давлением воздуха $0{,}02\text{--}0{,}03\text{ МПа}$ с обязательным нанесением мыльного раствора на все наружные швы.

Защита от коррозии: подготовка поверхности и протекторные грунты

Водная среда в сочетании с растворенным кислородом вызывает электрохимическую коррозию стали со скоростью до 0,15–0,25 мм в год при отсутствии защитного покрытия. Чтобы корпус служил более 20–25 лет, одного слоя краски недостаточно.

Правильный регламент антикоррозионной защиты:

  • Абразивоструйная очистка листового металла до степени Sa 2.5 по ISO 8501-1 (полное удаление прокатной окалины и ржавчины с созданием шероховатости 50–75 мкм);
  • Нанесение цинкнаполненного эпоксидного грунта (толщина сухого слоя не менее 60–80 мкм);
  • Нанесение двух слоев толстослойной эпоксидной или эпоксидно-виниловой эмали (суммарная толщина системы покрытия 250–320 мкм);
  • Установка протекторных цинковых или алюминиевых анодов (жертвенная катодная защита) на подводной части днища и в зоне ватерлинии.

Ознакомиться со стандартами антикоррозионной обработки можно в нашем руководстве по защите металлоконструкций от коррозии.

Чек-лист снабженца при закупке горячекатаного листа для понтонов

Чтобы закупка металла в Алматы прошла без задержек и брака на стапеле, при оформлении заказа проверьте следующие пункты:

  • Марка стали и категория: для ответственных понтонов указывайте «сталь 09Г2С категория 12 или 15» с гарантией ударной вязкости при отрицательных температурах;
  • Формат раскроя: заказ крупноформатного листа (например, $1500 \times 6000\text{ мм}$ или $2000 \times 6000\text{ мм}$) сокращает количество поперечных сварных стыков на 30–40%;
  • Сертификат качества: заводской паспорт с указанием плавки, химического состава (углеродный эквивалент $C_{экв} \le 0{,}43\%$) и результатов механических испытаний;
  • Услуги резки и доставки: металлобаза АТЛАНТ Snab City в Алматы обеспечивает точный плазменный раскрой деталей обшивки и оперативную доставку партий проката на строительные и производственные объекты Казахстана.

FAQ

Какую марку стали выбрать для понтона плавучей насосной станции: Ст3сп или 09Г2С?

Для круглогодичной эксплуатации на открытых водоемах Казахстана рекомендуется сталь 09Г2С. Она обладает повышенным пределом текучести (345 МПа), хладостойкостью до -40 °C и устойчивостью к вибрационным нагрузкам от работающих насосов. Сталь Ст3сп допустима только для легких сезонных понтонов и внутренних сухих переборок.

Какая минимальная толщина листа допускается для днища земснаряда?

Для земснарядов малой и средней производительности минимальная толщина днищевого листа составляет 6 мм, для тяжелых карьерных снарядов — 8–10 мм. Это защищает корпус от пробоин при задевании речного дна, валунов и топляка во время перестановки по закольным сваям.

Как проверить герметичность сварных швов понтона перед спуском на воду?

Наиболее надежный метод — пневматическая опрессовка изолированных отсеков воздухом под давлением 0,02–0,03 МПа (0,2–0,3 атм) с нанесением пенного мыльного раствора на все наружные швы. Наличие пузырей указывает на сквозной дефект, требующий вырубки и повторной заварки.

Почему для палубного настила понтона лучше использовать рифленый лист?

Рифленый лист (чечевичное или ромбическое рифление) обеспечивает противоскользящий эффект при намокании палубы от брызг, дождя или наледи. Это исключает падение операторов и обслуживающего персонала в воду во время регламентных работ.

Вывод

Надежность и срок службы понтонов, земснарядов и плавучих насосных станций закладываются на этапе выбора металлопроката. Применение горячекатаного листа из низколегированной стали 09Г2С оптимальной толщины, правильная разбивка корпуса на герметичные отсеки и качественная антикоррозионная защита гарантируют безаварийную эксплуатацию плавсредств в любых гидрологических условиях Казахстана.
