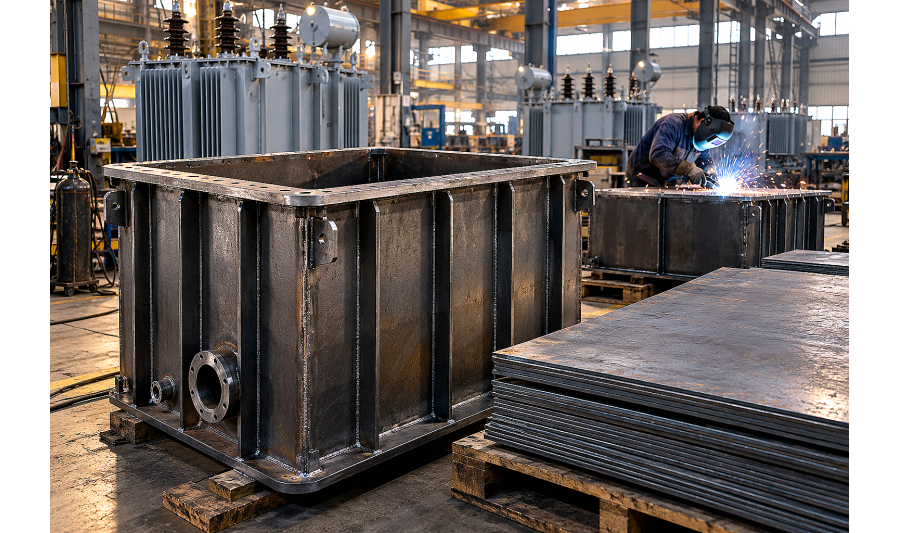

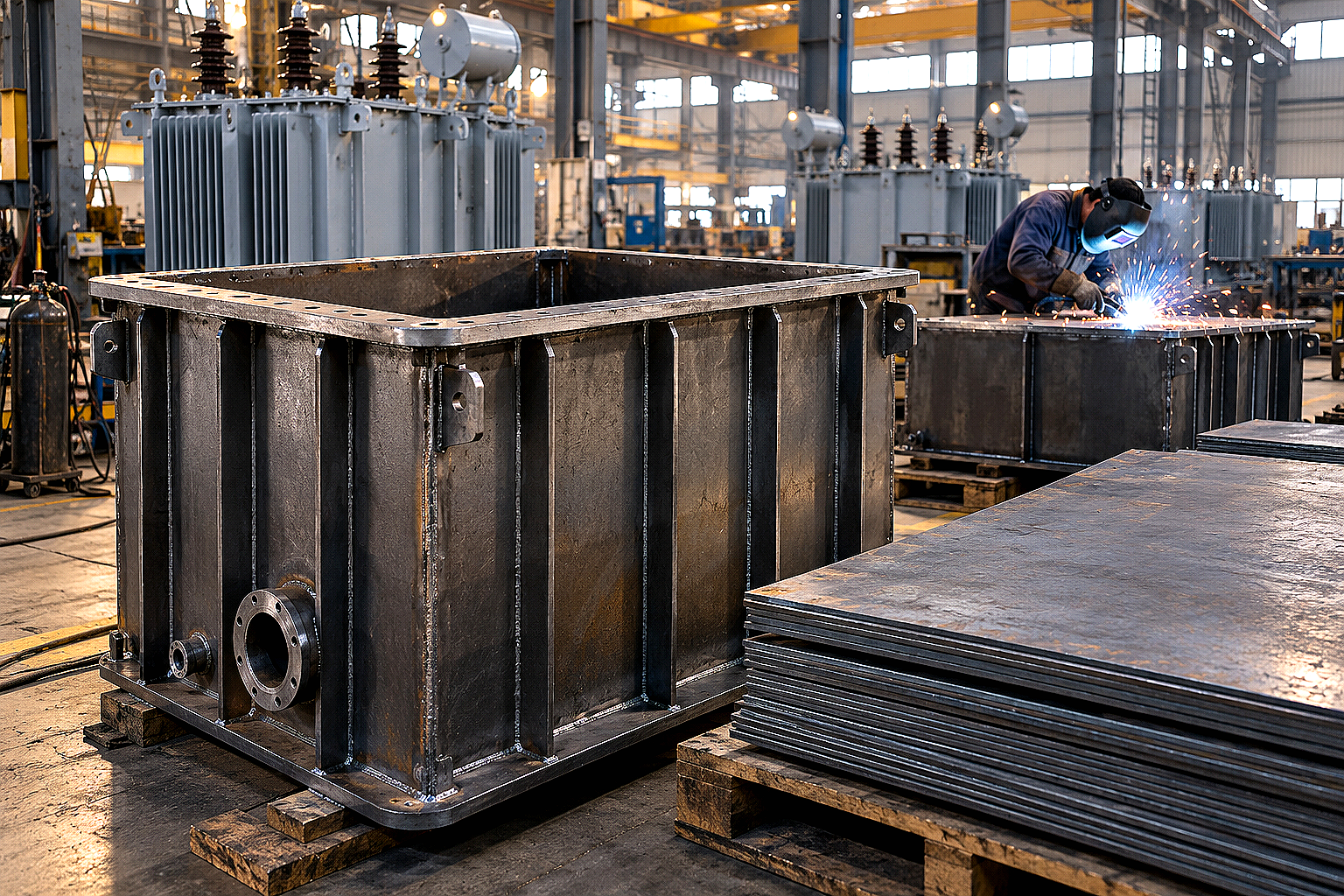

На электротехнических заводах, ремонтных базах энергетических сетей и промышленных предприятиях Алматы, Кентау, Шымкента и Караганды силовые масляные трансформаторы серий ТМГ и ТМЗ мощностью от 25 до 2500 кВА работают в непрерывном режиме. В герметичных трансформаторах типа ТМГ внутренний объем полностью заполнен дегазированным трансформаторным маслом под вакуумом, без контакта с атмосферным воздухом.

При сезонных колебаниях температуры от -40 °C зимой до +45 °C в летний зной объем масла циклически расширяется и сжимается. Корпус бака испытывает постоянные пульсации избыточного внутреннего давления до 0,35–0,5 бар и знакопеременное разрежение при глубоком охлаждении.

Если изготовить стенки, крышку или поддон бака из рядового листового металла с внутренними расслоениями или нарушить режимы раскроя, трансформатор даст течь дорогостоящего масла по микропорам уже во время заводских гидроиспытаний. Внеплановый ремонт подстанции с заменой активной части и регенерацией масла оборачивается многомиллионными убытками.

Условия работы баков ТМГ и требования к горячекатаному прокату

Корпус масляного трансформатора выполняет сразу три критические инженерные задачи: механически удерживает тяжелую активную часть (магнитопровод и медные обмотки массой до 3–7 тонн), обеспечивает герметичный масляный контур и отводит тепло от работающих катушек в окружающую среду.

При проектировании и сборке бака учитывают следующие эксплуатационные факторы:

  • Испытательное избыточное давление: по ГОСТ 11677-85 готовый сварной бак опрессовывают сухим воздухом или горячим маслом под давлением 0,5 бар (50 кПа) с выдержкой не менее 30 минут;
  • Устойчивость к глубокому вакууму: перед заливкой масла активную часть сушат в корпусе под остаточным вакуумом до 5–10 мм рт. ст., при котором плоские стенки бака не должны прогибаться внутрь;
  • Сейсмическая устойчивость: для подстанций Алматинского региона и юга Казахстана крепления бака к фундаменту и внутренние упоры сердечника рассчитывают на толчки интенсивностью до 9–10 баллов по шкале MSK-64;
  • Маслостойкость и чистота металла: внутренняя поверхность листа не должна иметь отслаивающейся прокатной окалины, которая при циркуляции масла может попасть в межвитковую изоляцию обмоток.

Марки стали для баков ТМГ и шкафов КТП: Ст3сп против 09Г2С

Выбор марки листовой стали регламентируется проектной документацией на силовую установку и климатическим исполнением подстанции по ГОСТ 15150 (У1, УХЛ1 или ХЛ1).

Для стандартных городских подстанций умеренного климата применяют углеродистую спокойную сталь Ст3сп5 по ГОСТ 14637-89. Она пластична, легко поддается холодной гибке ребер жесткости и не склонна к образованию закалочных структур в околошовной зоне при ручной и полуавтоматической сварке. Подробнее о металлургических отличиях базовых сталей читайте в нашем обзоре марок стали горячекатаного листа Ст3 и 09Г2С.

Для подстанций открытой установки в регионах с суровыми зимами (северный, восточный и центральный Казахстан), а также для тяжелых трансформаторов мощностью от 1000 кВА и выше безальтернативным выбором является низколегированная сталь 09Г2С категории 12 по ГОСТ 19281-2014. Повышенное содержание марганца (до 1,7%) и кремния обеспечивает предел текучести не менее 345 МПа и гарантирует ударную вязкость KCU не ниже 34 Дж/см² при температуре -40 °C.

Узел трансформатора / подстанции Рекомендуемая марка стали Толщина листа, мм Ключевое эксплуатационное требование
Дно (поддон) бака ТМГ 09Г2С / Ст3сп5 6,0 – 10,0 Восприятие массы активной части, жесткость при подъеме домкратами
Стенки гладкого бака Ст3сп5 / 09Г2С 4,0 – 6,0 Стойкость к выпучиванию при опрессовке 0,5 бар, приварка швеллеров
Верхняя крышка бака Ст3сп5 / 09Г2С 6,0 – 12,0 Плоскостность под резиновую прокладку ввода ВН/НН, жесткость фланца
Гофрированные радиаторные стенки 08пс / Ст3пс (г/к или х/к) 1,2 – 1,5 Высокая пластичность при глубокой гибке гофр, компенсация объема масла
Подъемные крюки (серьги) и строповочные проушины 09Г2С (категория 12) 12,0 – 25,0 Гарантированная ударная вязкость при -40 °C, отсутствие расслоений (класс Z)
Несущее основание (швеллерная рама КТП) 09Г2С / Ст3сп 4,0 – 8,0 Жесткость при транспортировке манипулятором и установке на блоки ФБС

Расчет толщины элементов бака и усиление ребрами жесткости

При проектировании гладкостенных баков прямоугольного сечения критическим параметром выступает расчетный прогиб стенки под действием гидростатического столба масла и избыточного давления опрессовки. Допустимый упругий прогиб плоской панели не должен превышать 1/200 длины пролета между ребрами жесткости.

Для бака трансформатора ТМГ-400/10 с габаритами стенок 1200×900 мм без дополнительного оребрения толщина листа должна составлять не менее 5,0 мм. Чтобы снизить металлоемкость конструкции до 4,0 мм, по внешнему периметру приваривают горизонтальные пояса жесткости из горячекатаного швеллера №6.5 или стальной полосы 50×5 мм.

Особое внимание уделяется узлу примыкания верхней рамы. Фланец крышки бака изготавливают из листовой полосы толщиной 8–10 мм или горячекатаного равнополочного уголка 50×50×5 мм. При затяжке болтов М10–М12 с шагом 80–100 мм фланец обеспечивает равномерное обжатие маслостойкой резины марки УМ (универсальная маслобензостойкая) без волнообразного провисания прокладки.

Технология раскроя, гибки и сварки герметичного корпуса

Изготовление бака трансформатора начинается с высокоточного раскроя листового металла. Применение ручной плазменной резки не рекомендуется из-за скоса кромки и локального термического наплыва, требующего долгой зачистки шлифмашиной. Для чистового раскроя деталей крышек, фланцев и проушин применяют волоконный лазер или прецизионную портальную плазму с ЧПУ. Сравнение оборудования и режимов обработки подробно описано в статье о газовой, плазменной и лазерной резке горячекатаного листа.

Сборка и сварка корпуса выполняются по строгому технологическому регламенту:

  1. Подготовка и сборка обечайки: листовые карты стенок раскраивают с припуском на гибку углов. Замена угловых сварных швов радиусной гибкой на кромкогибочном прессе с радиусом гиба R ≥ 1,5s снижает количество швов бака на 50%;
  2. Полуавтоматическая сварка в смеси газов (Ar + 18–20% CO₂): использование сварочной смеси вместо чистого углекислого газа минимизирует разбрызгивание металла и обеспечивает глубокий провар корня без внутренних шлаковых карманов;
  3. Сплошной двусторонний шов: угловые и тавровые стыки поддона с обечайкой проваривают сплошным катетом 4–6 мм с внешней стороны и герметизирующим швом изнутри;
  4. Контроль герметичности: швы проверяют капиллярной дефектоскопией (керосино-меловой пробой) или пневматическим тестом с обмыливанием стыков мыльной эмульсией под давлением 0,5 атм.

После сборки бака внутри монтируют узлы подключения к ошиновке. О правилах монтажа контактных групп и соединений читайте в руководстве по медной шине для ошиновки трансформаторов и шкафов ВРУ.

Приемка горячекатаного листа на складе: как не купить металл с расслоением

Надежность сварного бака трансформатора закладывается на этапе входного контроля металлопроката на объекте. Поверхностные раковины, плены, закатанная окалина и внутренние ликвационные трещины недопустимы для конструкций, работающих под давлением масла.

Перед запуском пачки металла в раскрой снабженец и контролер ОТК обязаны выполнить входной контроль:

  • Сверка сертификата завода-изготовителя: проверка номера плавки, химического состава (углеродный эквивалент Cэкв ≤ 0,42% для 09Г2С) и протокола механических испытаний;
  • Замер фактической толщины микрометром: по ГОСТ 19903-2015 прокат поставляется с предельными отклонениями; минусовой допуск не должен превышать нормативные 0,3–0,4 мм;
  • Осмотр кромок и плоскостности: на торцах листов не должно быть следов расслоения и рыхлости, а отклонение от плоскостности для ответственных фланцев должно соответствовать категории ПВ (высокая плоскостность) или ПО (особо высокая). Подробный алгоритм проверки описан в руководстве о контроле качества горячекатаного листа при приемке.

Чек-лист для снабженца при заказе горячекатаного листа под баки ТМГ и КТП

Чтобы закупка металла в Алматы прошла без пересорта и технологического брака на гибочных станках, укажите в спецификации поставщику следующие параметры:

  • Точная марка стали с указанием категории: например, сталь 09Г2С-12 по ГОСТ 19281-2014 (для низких температур) или сталь Ст3сп5 по ГОСТ 14637-89;
  • Толщина и раскрой карты: стандартные форматы 1500×6000 мм или 1250×2500 мм для оптимизации коэффициента раскроя стенок и поддонов;
  • Характер кромки: обрезная кромка (О) исключает микротрещины по краям листа при гибке обечаек;
  • Услуга заводской резки в размер: предварительный раскрой полос под фланцы и косынки на ленточнопильных станках или лазере металлобазы снижает транспортные расходы и исключает накопление стружки в цехе;
  • Оригинал паспорта качества завода с отметкой ОТК на каждую отгружаемую партию.

FAQ: частые вопросы по металлу для трансформаторных баков

Почему в баках ТМГ нельзя использовать сталь марки Ст3кп (кипящую)?

Кипящая сталь Ст3кп содержит повышенное количество растворенных газов и неоднородную структуру по сечению слитка. При сварке и эксплуатации в условиях знакопеременных термических расширений масла околошовная зона кипящей стали склонна к хрупкому разрушению и образованию микротрещин, что приводит к разгерметизации бака. Для трансформаторов допускаются только спокойные (сп) и полуспокойные (пс) стали.

Какая толщина листа оптимальна для обшивки наружного шкафа подстанции КТПН?

Для наружной обшивки киоска комплектной подстанции КТПН обычно применяют горячекатаный или холоднокатаный лист толщиной 1,5–2,0 мм с последующей порошковой покраской. Силовой каркас основания (салазки) варят из горячекатаного швеллера №10–14 и листа толщиной 4,0–6,0 мм для восприятия веса силового трансформатора.

Как защитить внутреннюю поверхность горячекатаного листа от коррозии перед заливкой масла?

Перед сборкой активной части внутреннюю поверхность сварного бака подвергают дробеструйной или пескоструйной очистке до степени Sa 2.5 по ISO 8501-1 для полного удаления окалины. Затем металл грунтуют специальной маслостойкой эмалью или покрывают тонким слоем трансформаторного масла с немедленной консервацией сухим воздухом.

Можно ли использовать лазерную резку для раскроя листа 09Г2С толщиной 10 мм под крышку бака?

Да, лазерная резка в среде кислорода или азота обеспечивает перпендикулярность кромки и высокую точность отверстий под изоляторы ВН/НН без необходимости последующего сверления и фрезерования фланца. Это гарантирует плотное прилегание уплотнительной резины без утечек масла.

Вывод

Надежность бака силового трансформатора ТМГ и подстанции КТП зависит от качества горячекатаного листового проката, точного расчета толщин стенок и соблюдения технологии сварочных работ. Выбор качественной стали Ст3сп5 и морозостойкой 09Г2С защищает энергоустановку от разгерметизации, аварийных остановов и дорогостоящего ремонта.

Компания АТЛАНТ Snab City поставляет сертифицированный горячекатаный листовой прокат толщиной от 1,5 до 50 мм со склада в Алматы. Мы обеспечиваем заводские сертификаты качества, высокоточную резку металла в размер по чертежам заказчика и оперативную доставку длинномерным автотранспортом на производственные площадки по всему Казахстану.
