На строительных площадках, складских комплексах и в частных хозяйствах Алматы оцинкованный стальной канат применяют повсеместно. Из него собирают ветровые растяжки для мачт и труб, подвесы кабельных трасс и светильников, диагональные связи каркасов теплиц, навесов и ограждений.

Однако прочность всей линии зависит не только от разрывного усилия самого троса, но и от концевой заделки. Если зажимы установлены обратной стороной или перетянуты гайковертом, несущая способность петли падает на 40–60%, создавая прямую аварийную угрозу при первом сильном порыве ветра.

Почему канат нельзя крепить простым узлом или сваркой

Стальной канат состоит из десятков тонких высокоуглеродистых проволок, свитых вокруг органического или металлического сердечника. Любой прямой термический нагрев сварочной дугой мгновенно отжигает закаленную сталь проволок, делая их хрупкими и ломкими.

Завязывание троса в узел также недопустимо: радиус критического перегиба проволок оказывается в десятки раз меньше допустимого. Под нагрузкой наружные пряди перекусывают внутренние, и соединение разрушается задолго до достижения расчетного тоннажа.

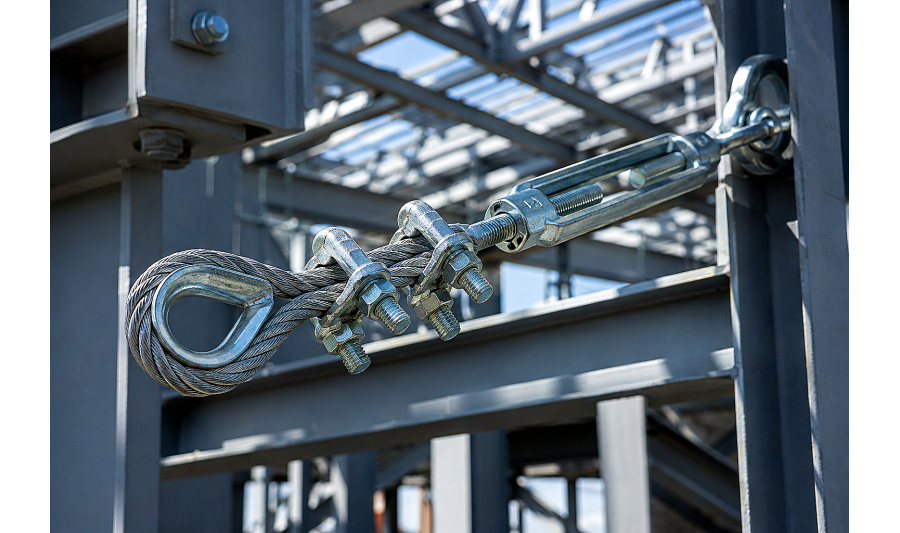

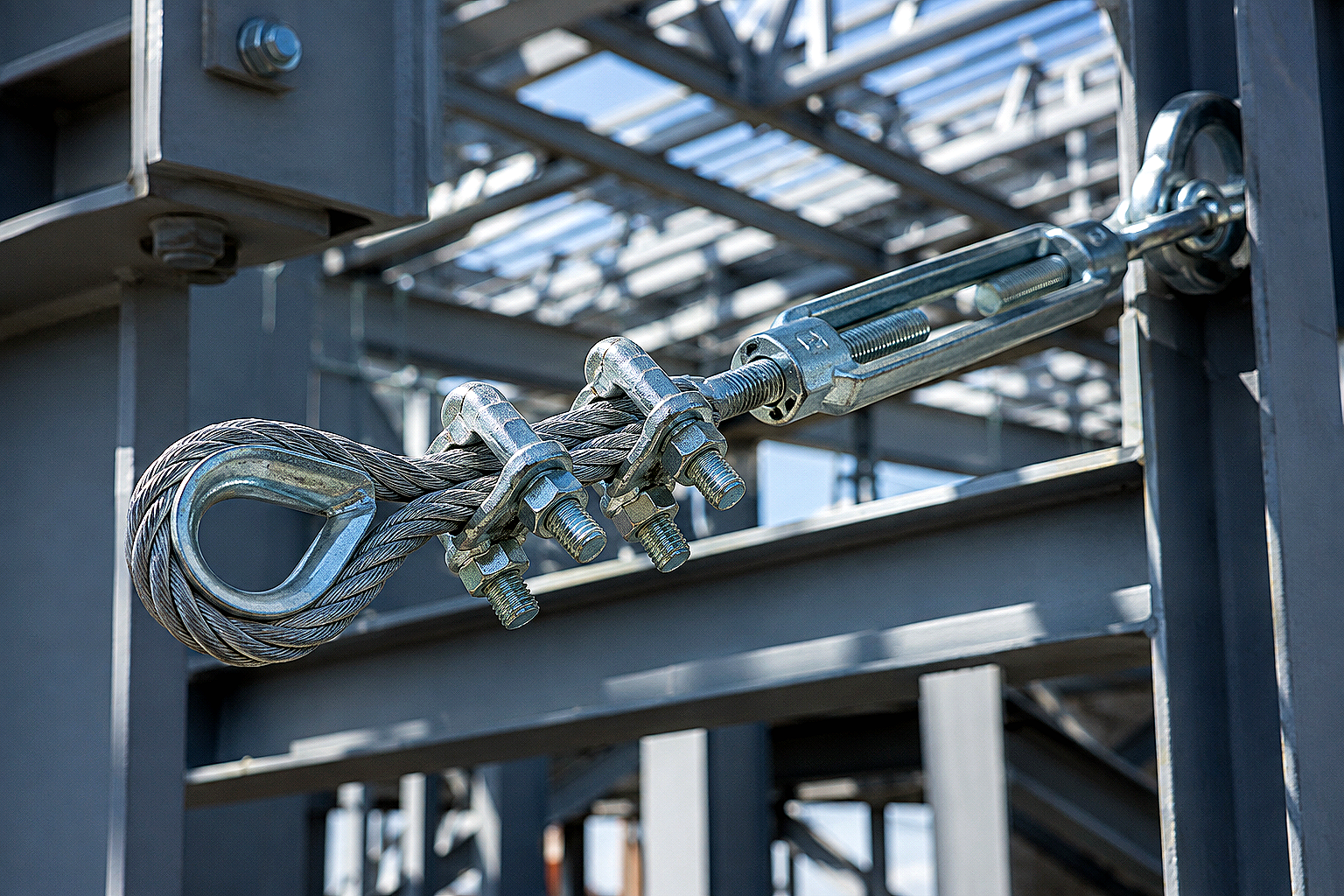

Единственный надежный способ сформировать концевую петлю на объекте без использования пресса для обжимных алюминиевых втулок — это комбинация судового коуша и винтовых зажимов.

Зачем нужен коуш DIN 6899 и как его подобрать

Коуш — это каплевидная металлическая оправка с желобом по наружному контуру, которая вкладывается внутрь петли каната. Он выполняет две важнейшие защитные функции:

  • Предотвращает излом: задает плавный радиус изгиба каната, исключая появление остаточных деформаций и перетирание прядей;
  • Защищает от истирания: принимает на себя контактное трение от анкерного болта, пальца скобы или крюка талрепа.

Размер коуша строго привязывается к наружному диаметру троса. Если желоб будет слишком узким, пряди расплющатся и деформируются при натяжении. В чрезмерно широком желобе канат перекосится, потеряет осевую симметрию и начнет выскальзывать из посадочного места.

Зажимы DIN 741: золотое правило монтажа и расчет количества

Самый распространенный тип зажима для хозяйственных и монтажных растяжек — винтовой зажим DIN 741 (зажим с U-образным болтом и литой колодкой). Для его правильной работы монтажники обязаны строго соблюдать фундаментальное правило такелажа.

Золотое правило: колодка зажима всегда устанавливается на нагруженную (длинную, несущую) ветвь каната, а U-образная скоба обжимает свободный пассивный хвостик. Нельзя ставить скобу на рабочую ветвь — дужка вдавит и перекусит несущие проволоки под рабочей нагрузкой.

Расстояние между соседними зажимами должно равняться 6–8 диаметрам каната. Длина свободного хвостика после крайнего зажима должна составлять не менее одного шага между зажимами, чтобы исключить самопроизвольное выскальзывание троса при вибрации.

Таблица параметров монтажа оцинкованного каната по DIN 741 и DIN 6899

В таблице ниже сведены проверенные монтажные параметры для ходовых диаметров оцинкованного троса, применяемых в строительстве и монтаже металлоконструкций в Казахстане:

Диаметр каната, мм Размер коуша (DIN 6899) Мин. кол-во зажимов DIN 741, шт. Расстояние между зажимами, мм Рекомендуемый момент затяжки, Н·м
3,0–4,0 Коуш 4 3 25–30 4,5
5,0–6,0 Коуш 6 3 40–48 9,0
8,0 Коуш 8 4 55–65 18,0
10,0 Коуш 10 4 70–80 33,0
12,0 Коуш 12 5 85–95 45,0
16,0 Коуш 16 5 110–125 80,0

Талрепы DIN 1480: выбор типа и регулировка натяжения

Талреп (винтовая стяжка) необходим для плавной выборки провисания и поддержания стабильного натяжения тросовой растяжки. Корпус талрепа имеет противоположно направленные резьбы, за счет чего вращение центральной муфты стягивает или распускает концевики.

По типу оконечников талрепы делятся на три основных варианта:

  • Крюк-кольцо (C+R): самый универсальный тип для быстрого зацепления за проушины и анкерные петли;
  • Кольцо-кольцо (R+R): закрытое исполнение повышенной надежности, где исключено случайное соскакивание петли при порывах ветра;
  • Вилка-вилка (J+J): промышленный тип с запирающим пальцем для соединения со сварными проушинами колонн и закладных деталей.

При монтаже растяжек талреп изначально выкручивают на 70–80% от максимального хода резьбы. Это оставляет запас длины для сезонной подтяжки троса, когда металл растянется под постоянной нагрузкой.

Пошаговый алгоритм сборки концевой петли

  1. Отмерьте необходимый запас каната под установку зажимов с учетом вылета петли и расстояния между зажимами;
  2. Оберните канат вокруг желоба коуша, плотно прижав его к основанию оправки;
  3. Установите первый зажим вплотную к коушу (на расстоянии 1–1,5 диаметров троса), соблюдая ориентацию колодки на несущую ветвь;
  4. Установите самый дальний зажим на конце хвостовой части, выдерживая проектное расстояние;
  5. Разместите промежуточные зажимы равномерно между крайними точками;
  6. Равномерно подтяните гайки динамометрическим ключом или ручным инструментом с поочередным переходом от зажима к зажиму;
  7. Дайте на растяжку проектную нагрузку, после чего выполните контрольную протяжку всех гаек (канат при натяжении слегка уменьшается в диаметре, что ослабляет первоначальный зажим).

Типичные ошибки при монтаже растяжек

На объектах в предгорьях Алматы и регионах с высокой ветровой активностью чаще всего встречаются следующие технологические нарушения:

  • Чередование зажимов «шахматкой»: попытка ставить колодки то на рабочую, то на холостую ветвь приводит к синусоидальному перелому троса и резкому падению прочности узла;
  • Монтаж без коуша: трос перетирается об анкерную скобу за 2–3 месяца ветровых колебаний;
  • Использование DIN 741 для подъема грузов: стандарт DIN 741 рассчитан исключительно на статические растяжки, подвесы и хозяйственные задачи; для грузоподъемных операций применяют тяжелые зажимы DIN 1142 (EN 13411-5) или опрессовку;
  • Отсутствие контрольной протяжки: после первой недели эксплуатации тросы дают осадку, и гайки зажимов начинают откручиваться от вибрации.

Если вы проектируете комплексное обустройство объекта, ознакомьтесь с нашими материалами о том, как выбрать оцинкованный канат по ГОСТ и типу свивки, как подобрать метизы и крепеж для стройки, а также как рассчитать надежный металлический каркас для теплицы с ветровыми связями.

Часто задаваемые вопросы (FAQ)

Можно ли использовать зажимы DIN 741 для автолебедки или буксировки?

Нет, зажимы DIN 741 предназначены только для статических нагрузок (растяжки мачт, подвесы, ограждения). При динамических рывках и переменных усилиях они могут соскользнуть. Для лебедок и буксировки трос заделывают обжимной алюминиевой втулкой на гидравлическом прессе либо используют усиленные зажимы DIN 1142.

На сколько процентов зажимы DIN 741 снижают прочность каната?

При правильном монтаже (соблюдении правила ориентации колодки, количества зажимов и момента затяжки) узел сохраняет около 75–80% от паспортного разрывного усилия каната. При неправильной установке прочность падает до 40–50%.

Чем смазывать резьбу талрепа при уличной эксплуатации в Алматы?

Для предотвращения закисания и коррозии резьбовых пар рекомендуется использовать водостойкие смазки на литиевой или кальциевой основе (солидол, литол, графитовая смазка). Смазку наносят на резьбу перед сборкой и обновляют перед каждой сезонной регулировкой натяжения.

Как ровно отрезать стальной канат, чтобы пряди не распустились?

Перед резкой место реза с двух сторон плотно обматывают 5–7 витками мягкой вязальной проволоки или армированного скотча. Рез выполняют отрезным кругом УШМ (болгаркой) на средних оборотах или специальными тросорезами. Использование зубила или обычных кусачек размочалит концы каната, сделав невозможной установку в зажим.

Вывод

Надежная тросовая растяжка требует точного соблюдения геометрии узлов: канат укладывается в соразмерный коуш, зажимы DIN 741 ориентируются колодкой на несущую ветвь и затягиваются с проектным шагом, а натяжение регулируется талрепом с запасом хода резьбы.
