Обустройство поверхностного водоотвода и ливневой канализации на территории логистических хабов, промышленных предприятий, автозаправочных станций, карьерных баз и паркингов в Алматы и регионах Казахстана — обязательный этап инженерной подготовки площадки. В период весеннего снеготаяния и обильных ливней в предгорьях Заилийского Алатау через водоотводные лотки проходят сотни кубометров воды с абразивным песком, гравийным отсевом, нефтепродуктами и дорожными реагентами.

Пластиковые и полимерпесчаные каналы в зонах движения тяжелого грузового транспорта, карьерных самосвалов и погрузчиков часто не выдерживают точечных динамических ударов. Под колесами многотонных автопоездов полимерные стенки трескаются, а посадочные полки под решетки сминаются, вызывая провал решеток и аварийную блокировку проезда. Для тяжелонагруженных зон классов D400, E600 и F900 стандартом выступают сварные и гнутые лотки из конструкционной листовой стали.

Однако если сварить водоотводный короб из случайных обрезков тонкого проката без учета коррозионного припуска и жесткости бортов, грунт и застывающий бетон деформируют стенки желоба внутрь еще на этапе заливки. Разберем, как правильно рассчитать толщину горячекатаного листа, выбрать марку стали и подготовить раскрой без брака.

Эксплуатационные нагрузки на стальные водоотводные лотки в климате Казахстана

Водоотводный лоток ливневой канализации — это заглубленная в бетонную обойму или массив асфальтобетона металлоконструкция U-образного или прямоугольного сечения. В отличие от закрытых напорных труб, открытый желоб находится в сложном напряженном состоянии под воздействием нескольких взаимно усиливающих факторов:

  • Вертикальное колесное давление: при наезде груженого самосвала или вилочного погрузчика масса через чугунную или стальную решетку передается на верхние отбортованные полки лотка;
  • Боковое давление грунта и бетона: пучение водонасыщенного суглинка при промерзании до 1,0–1,5 м в зимний период стремится сдавить стенки лотка и заклинить решетку в посадочном пазе;
  • Гидроабразивный износ: донные отложения, перемещаемые потоком воды со скоростью 1,5–3,5 м/с, непрерывно полируют и истирают нижний радиус желоба;
  • Химическая и солевая агрессия: смываемые с площадок хлориды натрия и кальция, антигололедные реагенты, остатки дизельного топлива и моторных масел создают электролитическую среду, ускоряющую коррозию черного металла в 4–6 раз.

Выбор марки стали: Ст3сп против 09Г2С для поверхностных каналов

При комплектации заказа снабженцы часто выбирают между углеродистой сталью Ст3сп и низколегированной 09Г2С. На первый взгляд разница в цене за тонну кажется аргументом в пользу рядовой стали, однако условия монтажа и эксплуатации диктуют жесткие технические ограничения.

Для внутренних лотков паркингов, закрытых цехов и приямков с умеренными нагрузками (классы A15–C250) листовой прокат марки Ст3сп5 по ГОСТ 14637-89 полностью справляется с задачами. Спокойная плавка гарантирует плотную структуру без газовых пузырей, металл отлично гнется на кромкогибах и сваривается без предварительного подогрева.

Если водоотвод монтируется на открытых территориях в регионах с суровыми зимами (Северный, Центральный и Восточный Казахстан), а также в сейсмоопасных зонах Алматинской области, проектным стандартом является низколегированная сталь 09Г2С по ГОСТ 19281-2014. Повышенный предел текучести (325–345 МПа против 235–245 МПа у Ст3) позволяет выдерживать удары замерзшей воды и наезд тяжелой техники при температурах до -40 °C без хрупкого растрескивания сварных стыков.

Расчет толщины стенки лотка и ребер жесткости под классы нагрузки

Толщина листового проката для корпуса лотка, пескоуловителя или секции ливневого приямка подбирается в зависимости от ширины гидравлического сечения (DN 100–DN 500) и нормативного класса нагрузки по европейскому стандарту EN 1433 (действующему в РК в рамках гармонизированных норм):

  • Класс C250 (нагрузка до 25 т, парковки легковых авто, тротуары): толщина листа 3,0–4,0 мм при ширине лотка DN 100–150 мм;
  • Класс D400 (нагрузка до 40 т, АЗС, городские дороги, проезды грузовиков): толщина листа 4,0–5,0 мм с шагом поперечных анкерных ребер 400–500 мм;
  • Классы E600–F900 (нагрузка 60–90 т, логистические хабы, доки, карьеры, промзоны): толщина листа 6,0–8,0 мм с обязательной верхней отбортовкой полки из горячекатаного листа или усилением уголком.

Для предотвращения выдавливания лотка из бетонного ложа к внешним боковым стенкам приваривают Z-образные или штыревые анкеры из строительной катанки либо полосы с шагом 300–400 мм. Это связывает стальной короб с монолитной обоймой в единый несущий массив.

Сравнительная таблица параметров горячекатаного листа для ливневых систем

Ниже представлены технические параметры листового проката, применяемого для различных элементов систем водоотвода:

Элемент системы водоотвода Рекомендуемая марка стали Толщина листа, мм Класс нагрузки по EN 1433 Особенности обработки и монтажа
Мелкосидящие лотки паркингов (DN100) Ст3сп / Ст3пс 3.0 – 4.0 B125 – C250 Гибка цельного профиля без продольных швов
Магистральные лотки промзон (DN200–300) 09Г2С (класс прочности 345) 4.0 – 6.0 D400 – E600 Лазерный раскрой пазов, гибка на ЧПУ, анкеровка
Сверхтяжелые каналы карьеров и доков 09Г2С-12 / 17Г1С 6.0 – 8.0 F900 Усиление полок горячекатаным уголком, фаски
Корпуса пескоуловителей и колодцев Ст3сп / 09Г2С 4.0 – 5.0 C250 – D400 Вальцовка обечаек или гибка коробчатых секций
Съемные щелевые решетки каналов 09Г2С / Ст3сп 6.0 – 10.0 C250 – E600 Плазменная резка отверстий, антискользящая насечка

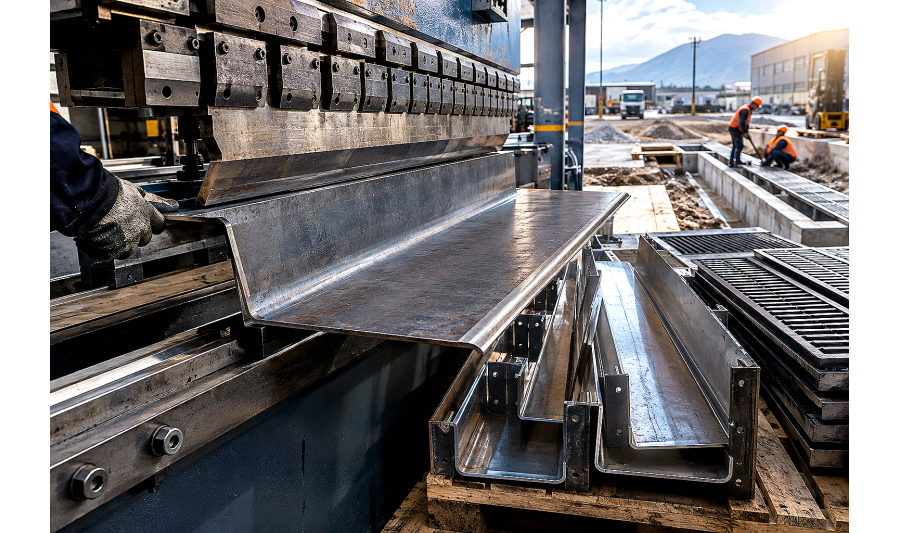

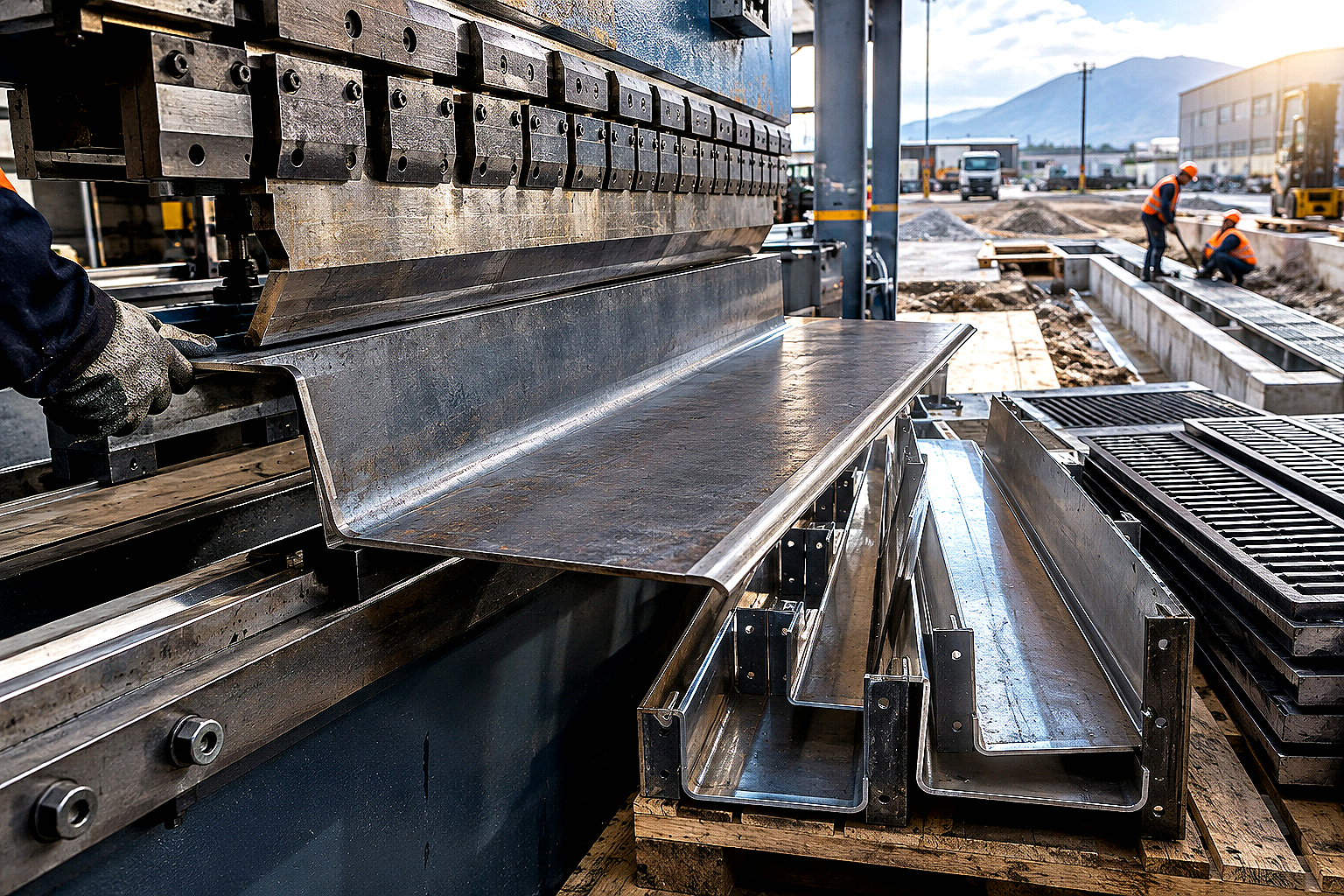

Технология раскроя и гибки лотков на листогибочных прессах с ЧПУ

Изготовление водоотводных секций длиной 1000–2000 мм из цельного листа выгоднее сварки из отдельных полос. Отсутствие продольного донного шва снижает гидравлическое сопротивление лотка, ускоряет сток и исключает риск коррозионного раскрытия стыка под нагрузкой.

Перед гибкой заготовки раскраивают на станках плазменной или волоконной лазерной резки. Профессиональная резка металлопроката в размер обеспечивает идеальную параллельность кромок и точное позиционирование замковых пазов под болтовые соединения секций.

При гибке на прессах с ЧПУ важно выдерживать внутренний радиус гиба не менее одной толщины металла (R ≥ 1,0s для Ст3 и R ≥ 1,5s для 09Г2С). При слишком остром угле матрицы на внешнем радиусе проката образуются микротрещины, которые при контакте со сточными водами становятся очагами сквозной язвенной коррозии.

Защита от коррозии: горячее цинкование и полимерные покрытия

Срок службы черного стального лотка во влажном грунте без антикоррозионного покрытия составляет всего 3–5 лет. Для обеспечения проектного ресурса в 25–40 лет металлоконструкции подвергают комплексной защитной обработке:

  • Горячее цинкование по ГОСТ 9.307-2021: секции лотков погружают в ванну с расплавленным цинком при температуре +450 °C, формируя диффузионный слой толщиной 80–120 мкм, самозалечивающий царапины при монтаже;
  • Двухслойные эпоксидно-полиуретановые системы: нанесение грунтовок с высоким сухим остатком и полиуретановых эмалей толщиной от 200 мкм после дробеструйной очистки металла до степени Sa 2.5 по ISO 8501-1;
  • Настил из рифленой стали: для пешеходных зон и смотровых приямков на решетки устанавливают стальной рифленый лист, предотвращающий скольжение обуви в гололед.

Особое внимание уделяют технологии монтажа и правильной защите металлоконструкций от коррозии: если на объекте выполнялась сварка секций встык, околошовную зону зачищают от шлака и обрабатывают цинконаполненным составом холодного цинкования с содержанием цинка не менее 92–95%.

Чек-лист для снабженца при заказе горячекатаного листа в Алматы

Чтобы закупка металла под водоотводные лотки прошла без рекламаций и задержек на производстве, следуйте проверенному алгоритму проверки:

  • Сверка марки стали по сертификату: убедитесь, что для наружных систем поставлен прокат 09Г2С с категорией качества не ниже 12 (с гарантией ударной вязкости KCU при -40 °C);
  • Контроль разнотолщинности: измерьте фактическую толщину листа микрометром по краям и в центре полотна — отклонения по ГОСТ 19903-2015 для класса точности «Б» не должны превышать ±0,3–0,4 мм;
  • Оценка плоскостности проката: волнистость и серповидность листа не должны превышать норм высокой плоскостности (ПВ), иначе при гибке двухметровых лотков геометрия верхних полок уйдет в винт;
  • Формат раскроя: заказывайте листы раскроем 1500×6000 мм или 2000×6000 мм — это позволяет кроить лотки длиной 1000, 1500 и 2000 мм с коэффициентом использования металла (КИМ) свыше 92–95%.

FAQ: Ответы на частые вопросы строителей и снабженцев

Почему для лотков ливневки лучше брать цельный гнутый профиль, а не варить из полосы?

Цельный гнутый профиль исключает продольные угловые сварные швы на дне лотка. Это гарантирует идеальную гидродинамику без зацепов для мусора, ускоряет сборку секций на объекте и полностью исключает риск протечки по шву при деформациях грунта.

Можно ли использовать сталь Ст3пс вместо 09Г2С для уличных лотков в Алматы?

Для внутренних паркингов и закрытых терминалов Ст3пс допустима. Однако для уличных лотков на открытом воздухе рекомендуется сталь 09Г2С: зимой при замерзании воды в лотке и одновременном наезде тяжелых грузовиков низколегированная сталь сохраняет пластичность и не дает усталостных трещин.

Какая минимальная толщина листа нужна под нагрузку грузового транспорта 40 тонн (класс D400)?

Минимальная расчетная толщина стенки стального лотка для класса D400 составляет 4,0 мм при ширине желоба до 200 мм. При гидравлическом сечении DN 300 мм и более толщину листа увеличивают до 5,0–6,0 мм либо усиливают верхние полки стальным уголком 40×40×4 мм.

Как защитить лоток от всплытия при бетонировании обоймы?

К боковым стенкам лотка перед установкой приваривают анкерные штыри или Z-образные лапы из стальной полосы, которые связываются с арматурным каркасом площадки. Внутрь лотка на период заливки бетона устанавливают временные деревянные или винтовые распорки, чтобы гидростатическое давление сырого бетона не сдавило стенки.

Вывод

Горячекатаный листовой прокат марок Ст3сп и 09Г2С по ГОСТ 19903-2015 — надежная и технологичная основа для производства тяжелонагруженных систем поверхностного водоотвода. Точный расчет толщины стенки, правильный подбор внутреннего радиуса гибки и заводское горячее цинкование гарантируют безаварийную работу ливневой канализации в условиях интенсивного трафика и климатических нагрузок Казахстана.
