Гидравлические линии строительной, дорожной и буровой спецтехники в Алматы и регионах Казахстана работают под постоянным рабочим давлением от 160 до 350 бар. Передвижные гидростанции, манипуляторы, мобильные буровые станки и экскаваторное навесное оборудование требуют регулярной стыковки рукавов высокого давления (РВД).

Использование тяжелых стальных быстроразъемных соединений (БРС) и переходных штуцеров заметно утяжеляет выносные распределительные гребенки и стреловые блоки. В свою очередь, попытка выточить фитинги из рядового мягкого алюминия АД31 или АМг6 оборачивается срывом резьбы при первой же циклической пульсации масла и задирами уплотнительных конусов.

Отраслевым стандартом для облегченных гидравлических компонентов, корпусов гидрозамков, клапанных секций и адаптеров выступает термоупрочненный дюралюминиевый пруток марок Д16Т и АК6 по ГОСТ 21488-97. Разберем критерии выбора сплава, тонкости нарезки прецизионной резьбы на станках с ЧПУ и защиту деталей от коррозии.

Почему гидравлике спецтехники необходим термоупрочненный дюралюминий

Гидравлическое масло в контуре спецтехники в предгорьях Алматы летом нагревается до +75...+85 °C, а зимой система запускается при температуре окружающего воздуха до -30 °C. Резкие перепады вязкости рабочей жидкости вызывают динамические гидроудары при срабатывании золотников распределителя.

Дюралюминиевый пруток Д16Т обеспечивает выигрыш по массе в 2,8 раза по сравнению с конструкционной сталью Ст45 или 40Х. При этом термообработанный прокат обладает высоким пределом текучести (275–310 МПа), что предотвращает пластическую деформацию посадочных гнезд под уплотнительные кольца NBR и FKM.

  • Высокая усталостная прочность: металл выдерживает миллионы циклов пульсирующего давления без образования микротрещин в зоне внутренних проточек;
  • Отличная обрабатываемость резанием: нагартованная структура Д16Т дает ломкую стружку при скоростном точении, исключая наматывание «бороды» на резец;
  • Качественная геометрия уплотнительных конусов: при чистовой обработке достигается шероховатость Ra 0,4–0,8 мкм, гарантирующая герметичность сопряжений под конус 24°, 37° (JIC) и 60° (BSP);
  • Коррозионная стойкость после оксидирования: твердое анодирование формирует корундовый поверхностный слой твердостью до 400–500 HV, защищающий детали от задиров шариковых фиксаторов БРС.

Сравнение сплавов для гидрокомпонентов: Д16Т, АК6 и В95

Для токарной и фрезерной обработки гидроарматуры снабженцы и технологи выбирают между несколькими марками деформируемых алюминиевых сплавов. Ошибка в пластичности сырья приводит либо к выкрашиванию витков тонкой резьбы, либо к растрескиванию шестигранных муфт при затяжке накидных гаек ключом.

Марка сплава и ГОСТ Предел текучести σ₀,₂, МПа Твердость по Бринеллю, HB Особенности обработки на ЧПУ Рекомендуемое применение в гидравлике
Д16Т (ГОСТ 21488-97) 275–310 100–105 Идеальный отвод мелкодробленой стружки, высокая чистота резьбы Ниппели и розетки БРС, переходные штуцеры, резьбовые адаптеры РВД
АК6 (ГОСТ 21488-97) 265–295 95–100 Повышенная вязкость, отличная штампуемость и пластичность Угловые кованые фитинги 90°, корпусы коллекторов, тройники
В95Т1 (ГОСТ 21488-97) 470–510 145–155 Максимальная твердость, чувствительность к концентраторам напряжений Высоконагруженные штоки, клапанные седла с давлением до 350–400 бар
АМг6 (ГОСТ 21488-97) 150–170 65–70 Сливная вязкая стружка, склонность к налипанию на режущую кромку Безнапорные сливные патрубки, масляные баки, крышки фильтров

Расчет резьбовых сопряжений штуцеров на срез и давление

В гидравлических штуцерах с метрической резьбой (М14×1,5 ... М42×2 по ISO 6149) или дюймовой трубной цилиндрической резьбой (G1/4" ... G1 1/2" по BSP) рабочее давление стремится вытолкнуть резьбовой ниппель из корпуса распределителя. Основной расчетный критерий для дюралюминиевой резьбы — проверка витков на сдвиг (срез).

Допускаемое напряжение на срез для термообработанного сплава Д16Т принимается равным [τ] = 0,6 × σ_в ≈ 0,6 × 420 = 252 МПа. С учетом динамических коэффициентов запаса k = 2,0 для пульсирующей гидравлики расчетное допускаемое напряжение составляет [τ_расч] = 126 МПа.

Высота свинчивания резьбы в дюралюминиевых корпусах гидроаппаратуры должна быть не менее H = (1,2...1,5) × d, где d — номинальный наружный диаметр резьбы. При нарезке наружной резьбы на штуцерах из Д16Т глубина захода в стальной корпус гидроцилиндра должна составлять не менее 1,0 × d. При соблюдении этого соотношения срез витков исключен даже при пиковом давлении 250 бар.

Ознакомьтесь также с характеристиками сверхпрочного сплава в статье круг дюралюминиевый В95 и В95Т1, если проектируемый узел работает в экстремальном диапазоне нагрузок свыше 300 бар.

Режимы скоростного точения прутка Д16Т на станках с ЧПУ

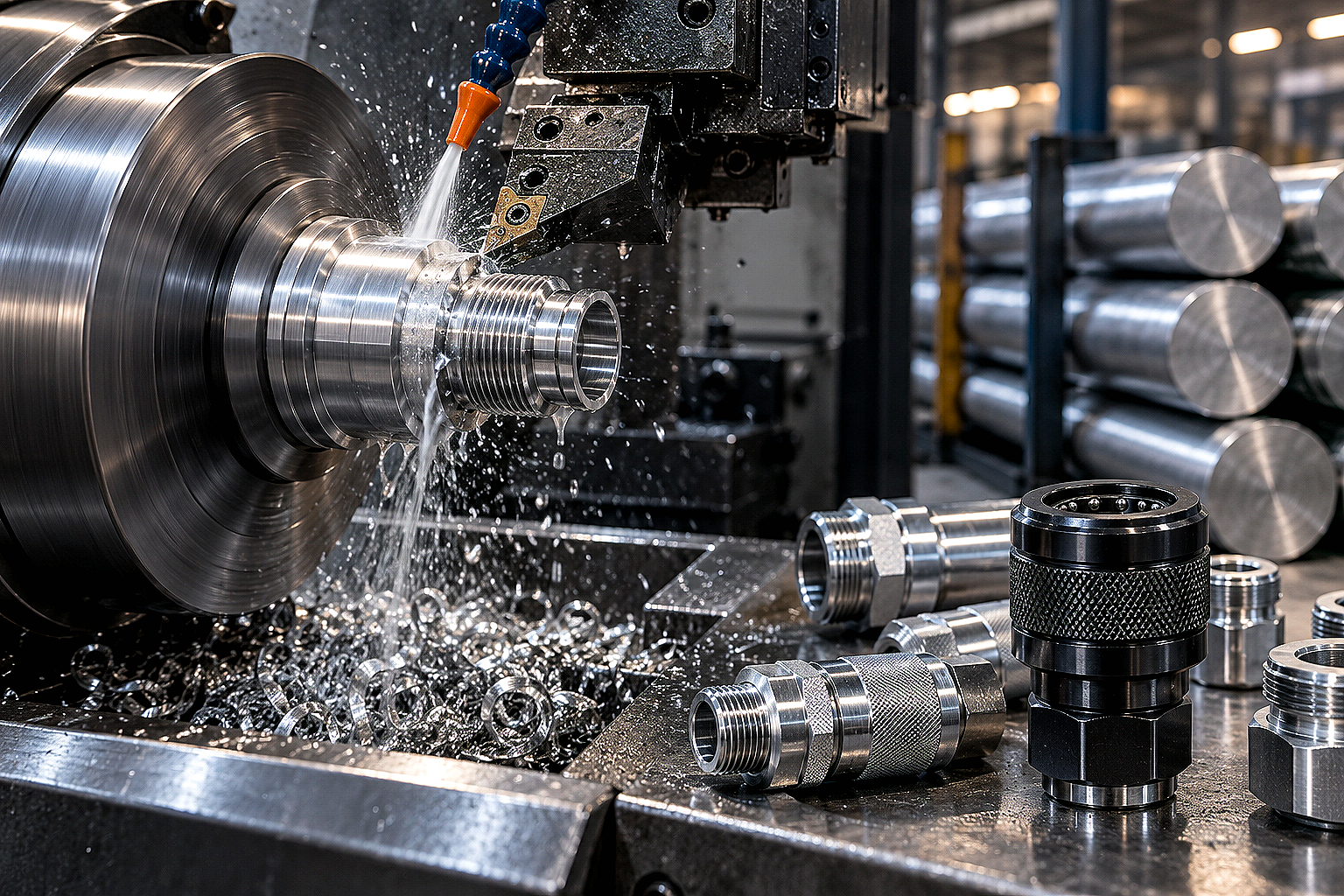

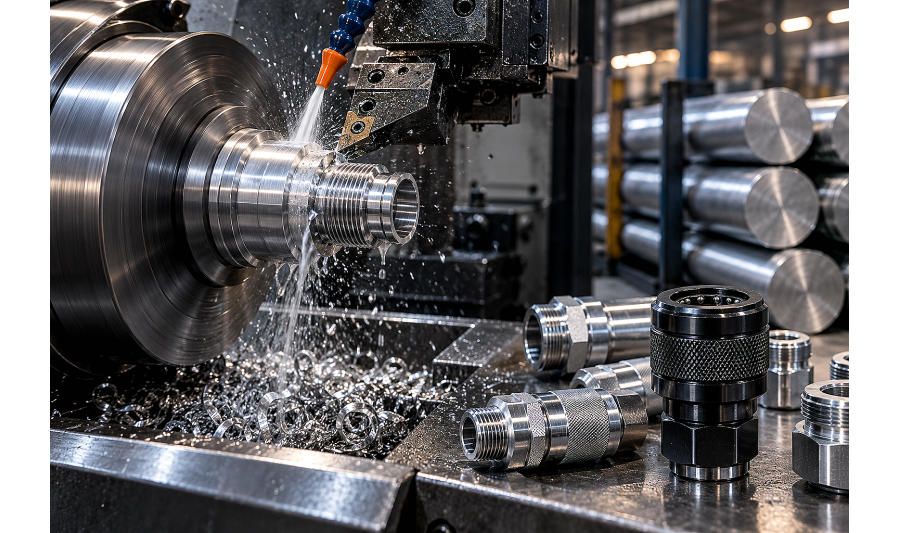

При серийном изготовлении корпусов быстроразъемных муфт на токарных автоматах продольного точения и токарно-револьверных центрах в Алматы важно правильно подобрать геометрию твердосплавного инструмента.

  • Выбор пластин: применяют шлифованные твердосплавные пластины без покрытия (полированные пластины с зеркальным передним уголком) с острыми стружколомами геометрии AL / CCGT / DCGT. Положительный передний угол γ = 15°–20° исключает налипание алюминия;
  • Скорость резания: для прутка Д16Т оптимальная скорость составляет Vc = 350–700 м/мин, что позволяет выполнять скоростную обработку на частотах вращения шпинделя до 3500–5000 об/мин;
  • Подача и глубина: черновой съем ведут с подачей f = 0,15–0,30 мм/об и глубиной резания ap = 1,5–3,5 мм. Чистовые проходы под уплотнения выполняют с подачей f = 0,05–0,08 мм/об;
  • Охлаждение: обязательна непрерывная подача 6–8% эмульсии СОЖ под давлением от 10–20 бар непосредственно в зону резания для мгновенного смыва стружки из глубоких канавок.

Подробные технологические карты обработки дюралевого металлопроката и режимы для различных групп станков описаны в материале дюралюминиевый пруток Д16Т для ЧПУ.

Защита резьбы и посадочных шеек: твердое анодирование (Ан.Окс.тв)

Незащищенный дюралюминий Д16Т содержит от 3,8% до 4,9% меди. Это обеспечивает высокую конструкционную прочность, но снижает собственную стойкость к электрохимической коррозии при контакте с водой и солями.

В быстроразъемных соединениях типа ISO-A, ISO-B и Flat Face запорные шарики из подшипниковой стали ШХ15 непрерывно накатывают дорожку на ответной канавке муфты. Без упрочнения дюралевая канавка сминается, вызывая заклинивание замка БРС.

Для предотвращения износа готовые детали подвергают глубокому твердому сернокислотному анодированию при пониженной температуре электролита (-5...+5 °C) с толщиной корундового слоя 30–50 мкм. Полученное оксидное покрытие обладает микротвердостью до 450–500 HV, сопоставимой с закаленной сталью, и полностью защищает сопряжения от задиров при многократных циклах стыковки под давлением.

Чек-лист входного контроля дюралевого прутка для снабженца

Перед передачей металлопроката в механический цех ответственный специалист службы снабжения должен выполнить проверку партии по ключевым параметрам:

  1. Сверка сертификата качества завода: проверка соответствия ГОСТ 21488-97, номера плавки и маркировки состояния поставки (буква «Т» означает закалку и естественное старение; без термообработки сплав Д16 непригоден для силовых деталей);
  2. Контроль овальности и диаметра: замер микрометром в 3 точках по длине прутка; отклонения не должны превышать класс точности проката (повышенная точность П или нормальная Н);
  3. Проверка прямолинейности: кривизна прутка не должна превышать 1–2 мм на 1 погонный метр, иначе при подаче через барфидер возникнет биение шпинделя станка;
  4. Осмотр поверхности: на прутке не допускаются плены, трещины, раковины и глубокие продольные царапины, выходящие за пределы минусового допуска на обработку;
  5. Контроль условий хранения: цветной прокат должен храниться на закрытом складе на деревянных прокладках, исключающих контакт с черной сталью и цементной пылью.

Регламент входной дефектовки и правила проверки сопроводительной документации подробно описаны в практическом гайде приемка металлопроката на объекте.

Часто задаваемые вопросы (FAQ)

Можно ли сваривать штуцеры из сплава Д16Т аргонодуговой сваркой TIG?

Сплав Д16Т относится к категории трудносвариваемых материалов. При сварке TIG в зоне термического влияния происходит распад упрочняющей структуры, выгорание легирующих элементов и образование горячих трещин. Прочность соединения падает более чем на 50–60%. Соединение компонентов из Д16Т в гидравлике должно выполняться исключительно на резьбовых сопряжениях с уплотнительными кольцами или запрессовкой.

Почему при нарезке резьбы на Д16Т плашкой витки получаются рваными?

Рваная резьба на дюралюминии образуется по двум причинам: использование ручных плашек общего назначения с неправильным углом резания вместо резьбонарезных гребенок/резцов, либо отсутствие смазки. При обработке на ЧПУ резьбу следует нарезать резьбофрезерованием или резьбовыми резцами с полированными пластинами с непрерывной подачей концентрированной СОЖ или специальной пасты для цветных металлов.

Чем отличается пруток Д16 от Д16Т при покупке со склада?

Пруток Д16 поставляется в горячепрессованном состоянии без последующей термообработки. Его предел текучести составляет всего 130–150 МПа, а стружка при точении налипает на резец. Обозначение Д16Т указывает на то, что металл прошел закалку и естественное старение на заводе, набрав нормативную прочность (σ₀,₂ ≥ 275 МПа) и твердость 100–105 HB. Для деталей гидравлики следует закупать исключительно модификацию Д16Т.

Как защитить резьбовую пару «дюраль–сталь» от взаимного заклинивания?

При прямом закручивании дюралевого штуцера в стальной гидрозамок под высоким усилием затяжки возникает фрикционное схватывание металлов. Чтобы предотвратить диффузионное сцепление и контактную коррозию, резьбовые сопряжения перед монтажом смазывают специальными противозадирными пастами на основе PTFE, меди или графита, либо применяют штуцеры с твердым анодным оксидированием.

Вывод

Применение калиброванного дюралюминиевого прутка Д16Т и АК6 позволяет создавать долговечные, прецизионные и облегченные гидрокомпоненты спецтехники с рабочим давлением до 250–350 бар. Грамотный расчет высоты резьбовых сопряжений, скоростное точение полированным твердым сплавом и финишное твердое анодирование гарантируют полную герметичность гидравлических линий.

Компания АТЛАНТ Snab City поставляет сертифицированный дюралюминиевый пруток марок Д16Т, АК6 и В95 диаметром от 8 до 200 мм с оперативной отгрузкой со склада в Алматы и доставкой по всем регионам Казахстана. Наши специалисты помогут рассчитать партию проката под серийный выпуск деталей и организуют точную резку прутков в размер.
