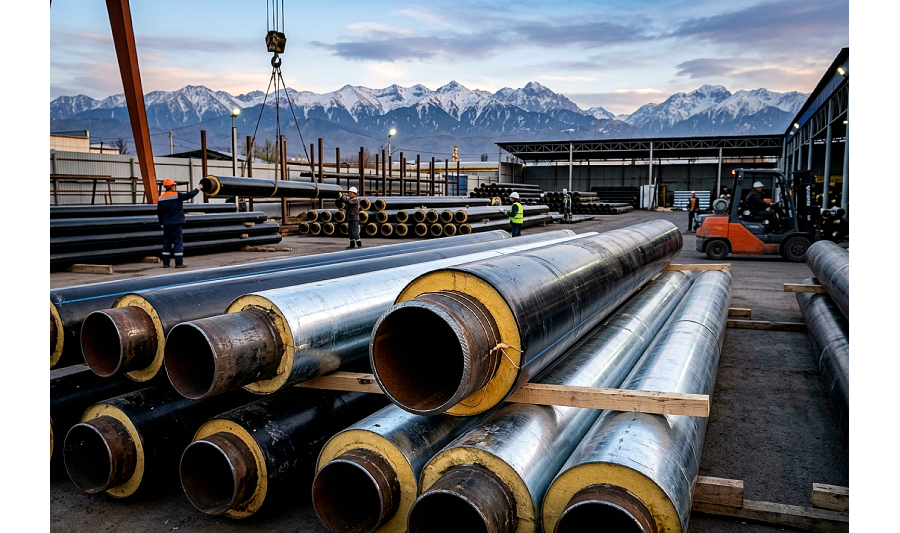

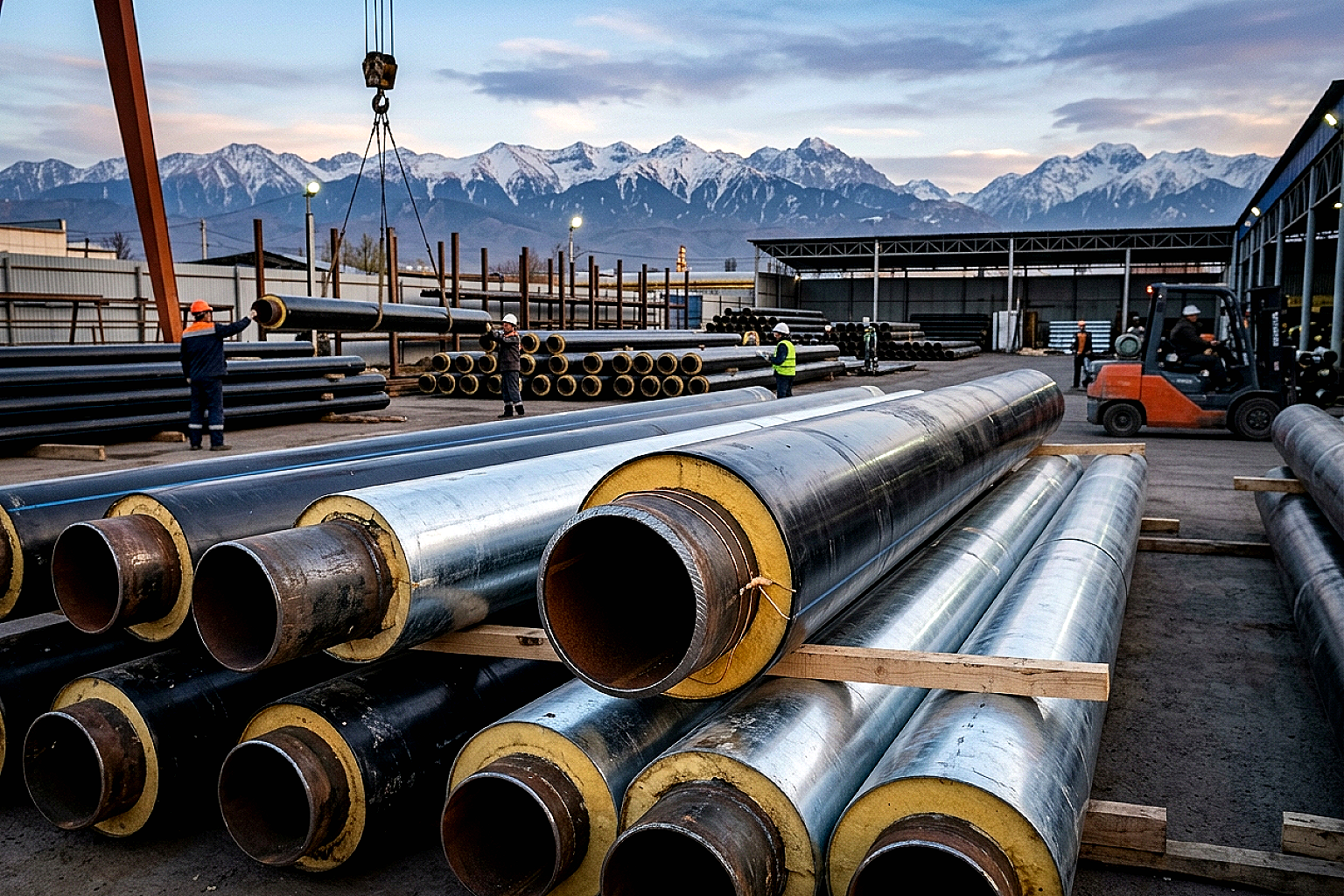

Трубы в ППУ-изоляции применяют в тепловых сетях, где важно сократить потери тепла и защитить стальную трубу от внешней среды. Это заводская конструкция из рабочей трубы, слоя пенополиуретана и наружной оболочки. Но её надёжность зависит не только от толщины утеплителя: важны способ прокладки, герметичность стыков, работа системы контроля и правильный монтаж.

В Алматы и других регионах Казахстана такие трубы используют при строительстве и ремонте городских теплосетей, подключении производственных объектов и отдельных зданий. При заказе необходимо определить тип оболочки, толщину изоляции, параметры стальной трубы и комплектацию фасонными изделиями.

ГОСТ 30732-2020: что регулирует стандарт

Актуальные требования к стальным трубам и фасонным изделиям в ППУ-изоляции устанавливает ГОСТ 30732-2020. Он распространяется на изделия в полиэтиленовой и оцинкованной оболочках, предназначенные для тепловых сетей с температурой теплоносителя до 150 °C в пределах предусмотренного температурного графика. Рабочее давление определяется проектом.

При заказе недостаточно указать только «труба ППУ». В спецификации должны быть диаметр и стенка рабочей трубы, марка стали, тип оболочки, толщина изоляции, длина, наличие проводников СОДК и перечень фасонных изделий.

Конструкция трубы в ППУ-изоляции

Преизолированная труба состоит из нескольких элементов, работающих как единая система:

  • Стальная труба транспортирует теплоноситель. Её диаметр, стенка, марка стали и стандарт изготовления выбираются по проекту.
  • Пенополиуретан снижает теплопотери и заполняет пространство между трубой и оболочкой. Изоляция должна оставаться сухой и сохранять сцепление с обеими поверхностями.
  • Защитная оболочка предохраняет ППУ от влаги, механических повреждений и других внешних воздействий.
  • Сигнальные проводники располагаются внутри изоляции и используются системой оперативного дистанционного контроля.

ПЭ или ОЦ: какую оболочку выбрать

Выбор оболочки зависит от способа прокладки трубопровода. Полиэтиленовую оболочку применяют при подземной бесканальной прокладке, а также в непроходных и полупроходных каналах. Она защищает ППУ от грунтовой влаги при условии, что оболочка и изоляция стыков остаются герметичными.

Оцинкованная оболочка используется при надземной прокладке, а также в проходных каналах и тоннелях. Металлический кожух защищает утеплитель от солнечного излучения, осадков и механических воздействий, но не предназначен для непосредственной укладки в грунт.

Сравнение оболочек труб в ППУ-изоляции
Параметр ПЭ-оболочка ОЦ-оболочка
Основной способ прокладки Подземный бесканальный, непроходные и полупроходные каналы Надземный, проходные каналы и тоннели
Материал Полиэтилен Оцинкованная сталь
Защита от влаги Высокая при целой оболочке и герметичных стыках Не рассчитана на непосредственный контакт с влажным грунтом
Защита от солнца При подземной прокладке не является основным требованием Подходит для открытых участков

Тип 1 или тип 2: как выбрать толщину изоляции

Трубы выпускают с изоляцией типа 1 и типа 2. Тип 2 имеет увеличенную толщину ППУ, но это не означает, что его нужно автоматически выбирать для всех холодных регионов.

Подходящий тип определяют тепловым расчётом. Учитываются диаметр трубы, температура теплоносителя, глубина и способ прокладки, температура грунта или воздуха и допустимые теплопотери. Для объекта в Алматы тип изоляции также должен быть указан в проекте.

Как работает СОДК

Система оперативного дистанционного контроля отслеживает состояние изоляции и целостность сигнальных проводников. При попадании влаги сопротивление изоляции изменяется, и прибор фиксирует отклонение.

СОДК помогает определить участок, на котором возникла проблема, но не всегда показывает точное место автоматически. Результат зависит от схемы линии, расположения точек контроля, состояния проводников и используемого оборудования.

При приёмке и после монтажа необходимо проверить целостность проводников, сопротивление изоляции и правильность соединений. Исходные показатели фиксируют, чтобы затем сравнивать их с результатами последующих измерений.

Что важно предусмотреть при монтаже

Вместе с прямыми трубами заказывают отводы, тройники, переходы, неподвижные опоры и другие фасонные изделия в ППУ-изоляции. Это позволяет сохранить непрерывность теплоизоляции на всём трубопроводе.

После сварки стыки изолируют предусмотренными проектом комплектами. Обычно применяют термоусаживаемые муфты, компоненты ППУ и материалы для герметизации. До закрытия стыка соединяют и проверяют проводники СОДК. Плохо загерметизированный стык становится местом проникновения воды, увеличения теплопотерь и коррозии рабочей трубы.

Также проект должен учитывать температурное расширение трубопровода. Расположение неподвижных опор, отводов, компенсаторов и других элементов нельзя определять непосредственно на объекте без расчёта.

Как проверить трубы при приёмке

  • сверьте маркировку с проектом и документами на партию;
  • проверьте диаметр, стенку рабочей трубы, тип оболочки и изоляции;
  • осмотрите оболочку - на ней не должно быть трещин, проколов и значительных вмятин;
  • убедитесь, что торцы изоляции защищены от воды;
  • проверьте целостность проводников СОДК;
  • сверьте количество труб, фасонных изделий и комплектов для изоляции стыков.

Хранение труб на объекте

Трубы укладывают на ровные подкладки и не допускают контакта оболочки с грунтом. Торцы закрывают от дождя и талой воды, а место хранения выбирают без риска подтопления. При перемещении используют стропы, которые не повреждают наружную оболочку.

Термоусаживаемые муфты и другие материалы для изоляции стыков хранят в заводской упаковке, в сухом месте без прямого солнечного света. При длительном складировании необходимо соблюдать требования изготовителя. Дополнительные рекомендации приведены в статье «Как правильно хранить трубы на улице зимой».

FAQ: Часто задаваемые вопросы

Можно ли использовать трубу в ОЦ-оболочке под землёй?

Непосредственно в грунт такую трубу не укладывают. При этом ГОСТ 30732-2020 допускает применение ППУ-ОЦ в проходных каналах и тоннелях, которые могут располагаться ниже уровня земли.

Какова максимальная температура теплоносителя?

ГОСТ 30732-2020 предусматривает температуру перегретой воды не более 150 °C в пределах установленного температурного графика. Фактические рабочие параметры определяются проектом и паспортом продукции.

Нужно ли красить ОЦ-оболочку?

В обычных атмосферных условиях дополнительная окраска обычно не требуется. При повреждении цинкового покрытия, на обработанных участках или в агрессивной промышленной среде проект может предусматривать дополнительную защиту.

Можно ли заменить заводской отвод обычной трубой с утеплением?

Способ изоляции фасонных участков должен соответствовать проекту. Самодельная изоляция без герметичной оболочки и контроля стыков может стать местом намокания ППУ и коррозии трубы.

Вывод

Надёжность тепловой сети зависит от всей системы: рабочей трубы, ППУ, защитной оболочки, СОДК, фасонных изделий и герметичных стыков. Для подземной прокладки обычно выбирают ПЭ-оболочку, а для надземных участков, проходных каналов и тоннелей - ОЦ. Тип изоляции, давление и температуру определяют по проекту. Доступные размеры и варианты исполнения представлены в категории Трубы в ППУ изоляции.
