При монтаже тепловых сетей, водоводов, насосных станций и технологических трубопроводов в Алматы и регионах Казахстана запорно-регулирующая арматура принимает на себя основные нагрузки гидравлического давления и температурных расширений. Если при закупке или доставке на объект пропустить контрафактное изделие, задвижку с трещиной в корпусе или кран с поврежденным уплотнением, авария произойдет уже при заполнении системы теплоносителем.

Входной контроль арматуры и соединительных деталей — это не формальное подписание накладных, а обязательная инженерная процедура, регламентированная строительными нормами Республики Казахстан (СН РК 1.03-05-2011 и СП РК 4.01-101-2012). Грамотная проверка на складе или стройплощадке до передачи металла монтажникам позволяет своевременно вернуть брак поставщику и защитить подрядчика от штрафов технадзора.

Этап 1: Проверка сопроводительной документации и паспортов заводов-изготовителей

Любая партия запорной, регулирующей или предохранительной арматуры должна сопровождаться индивидуальным или групповым паспортом качества предприятия-изготовителя. На ответственные изделия (давлением свыше 1,6 МПа / PN 16, а также для систем газоснабжения и пара) паспорт оформляется на каждую единицу продукции с указанием заводского серийного номера.

При приемке сопроводительных документов снабженец и инженер технадзора проверяют следующие обязательные реквизиты:

  • Наименование завода-изготовителя, его товарный знак и юридический адрес;
  • Точное обозначение изделия по таблице-фигуре (например, 30с41нж, 19с53нж, 11б27п1) или международному стандарту;
  • Номер партии, номер плавки корпусного литья и заводской серийный номер изделия;
  • Марка стали или сплава корпуса (сталь 20, 09Г2С, 12Х18Н10Т, серый чугун СЧ20 или ковкий КЧ30);
  • Параметры номинального давления (PN / Ру) и условного прохода (DN / Ду) в миллиметрах;
  • Результаты заводских гидравлических испытаний на прочность корпуса и герметичность затвора по классу ГОСТ 9544-2015;
  • Отметка и штамп службы технического контроля (ОТК) завода с датой консервации и упаковки.

Если сертификаты и паспорта вызывают сомнения, важно знать базовые признаки подлинности документов, о которых мы подробно рассказывали в статье как проверить сертификат на металлопрокат.

Этап 2: Сверка маркировки на корпусе с проектной спецификацией

После проверки документов инженер сверяет литую, штампованную или выбитую ударным способом маркировку непосредственно на теле каждого изделия. По ГОСТ 4666-2015 и стандарту СТ РК на лицевой стороне корпуса арматуры обязательно указываются ключевые эксплуатационные параметры.

Несоответствие хотя бы одного символа в маркировке — прямое основание для приостановки приемки партии. Например, обозначение «Ру 16» вместо проектного «Ру 25» на фланцевом корпусе означает, что деталь не рассчитана на рабочее давление магистрали и будет деформирована при опрессовке.

  • Стрелка направления потока: обязательна для обратных клапанов, вентилей и фильтров; монтаж против стрелки выводит узел из строя;
  • Маркировка DN и PN: указывает условный диаметр и предельное расчетное давление в барах;
  • Стрелка направления закрытия: на маховиках и рукоятках задвижек и кранов;
  • Клеймо плавки металла: позволяет сопоставить отливку с данными сертификата на химический состав стали.

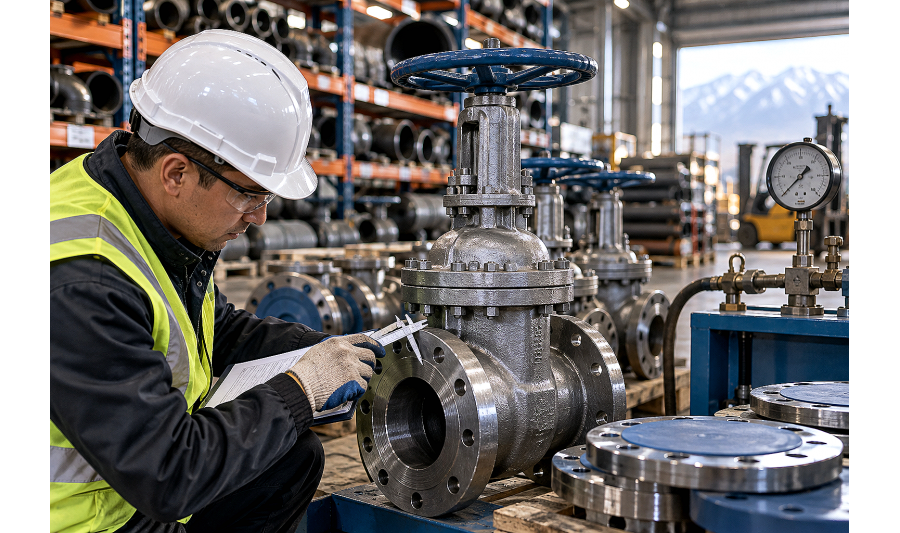

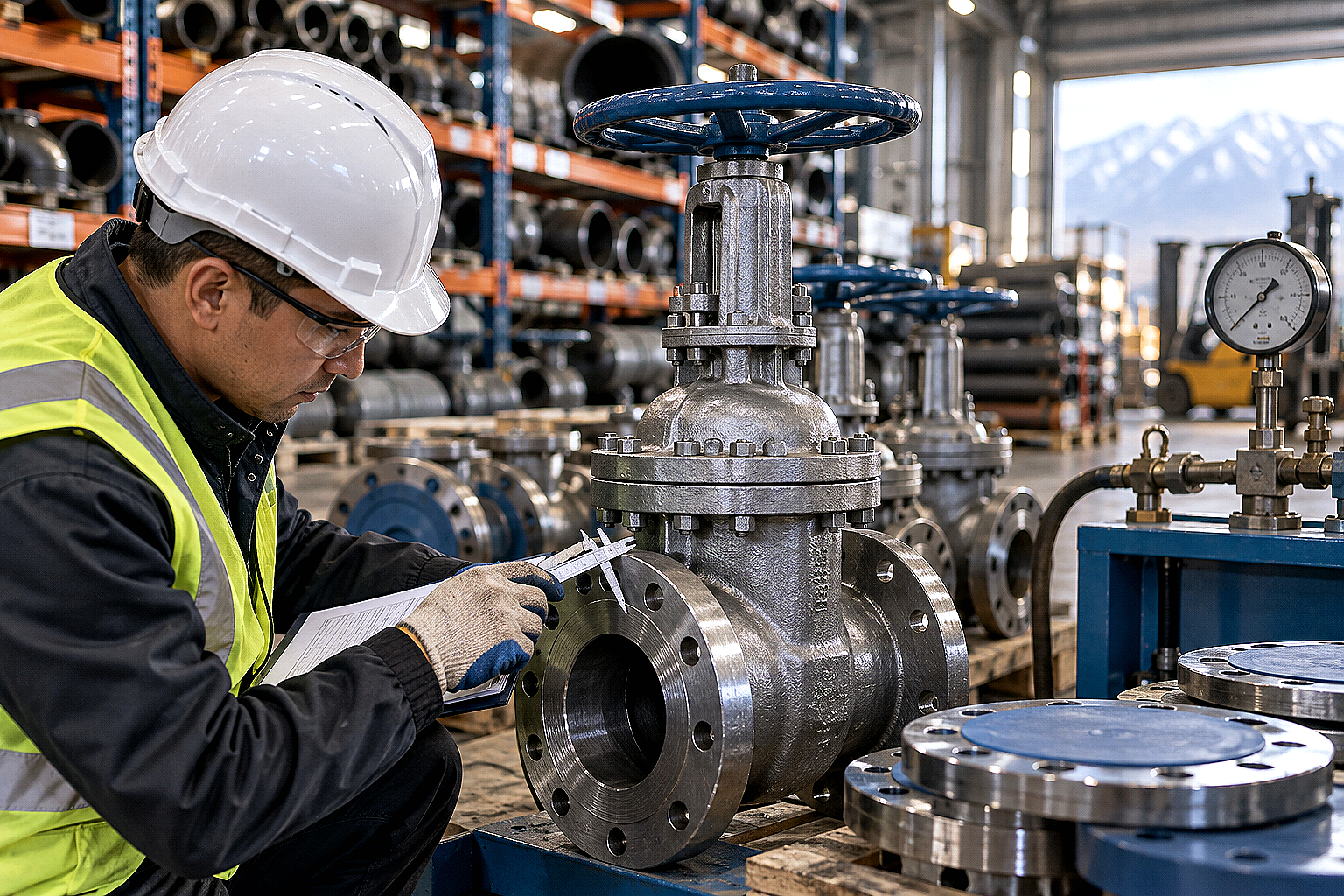

Этап 3: Визуально-измерительный контроль (ВИК) и типичные дефекты

Визуальный осмотр арматуры проводится при 100% выборке для ответственных трубопроводов и не менее 10–20% от партии для общестроительных сетей. Инженер проверяет целостность защитных покрытий, состояние резьб, фланцевых зеркал и чистоту внутренних полостей.

Все изделия должны поставляться с установленными торцевыми заглушками, предотвращающими попадание пыли, песка и влаги в зону седла и шарового затвора. Присутствие грязи внутри корпуса приводит к задирам фторопластовых уплотнений при первом же повороте рукоятки.

Узел / элемент арматурыКонтролируемый параметрДопустимые нормыБраковочные признаки (не допускается)
Корпус и крышка (литье / поковка)Целостность металла, отсутствие трещинГладкая поверхность, равномерный слой заводской грунтовкиРаковины, свищи, волосовины, холодные спаи, следы заварки дефектов без акта
Уплотнительные поверхности фланцевШероховатость зеркала, отсутствие рисокКонцентрические проточки по ГОСТ 33259-2015Радиальные забоины, вмятины, пересекающие уплотнительные канавки зеркала
Шток / шпиндельПрямолинейность, чистота резьбыПлавный ход без рывков и заеданий по всей высотеИскривление оси, сорванные нитки резьбы, следы глубокой коррозии и задиров
Запорный элемент (шар, клин, диск)Состояние полировки, плотность прилеганияЗеркальная полировка без матовых пятен и царапинСколы хромового покрытия, коррозионные каверны, деформация клина
Сальниковый узелПлотность набивки, затяжка втулкиРавномерный зазор между втулкой и шпинделемПерекос нажимной планки, сухая разрушенная графитовая набивка

При приемке сопутствующих деталей трубопроводов важно также проверять тип исполнения уплотнительных поверхностей, сверяя их с рекомендациями из нашего руководства про стальные фланцы под давление и рабочую среду.

Этап 4: Гидравлические и пневматические испытания на стенде

Входной контроль арматуры для напорных магистралей отопления, пара и газа включает обязательные стендовые испытания до передачи в монтаж. Испытания проводятся водой при температуре не ниже +5 °C на специализированных гидравлических стендах строительной лаборатории или сертифицированной базы комплектации.

Программа испытаний состоит из двух последовательных этапов:

  1. Проверка прочности и плотности материала корпуса: затвор арматуры открыт, концы заглушены. Давление поднимается до пробного значения Pпроб = 1,5 × PN и выдерживается не менее 2–5 минут (в зависимости от Ду). Потение стенок, падение давления по манометру и просачивание воды через металл не допускаются;
  2. Проверка герметичности затвора: затвор закрывается с расчетным усилием маховика. Давление подается поочередно с каждой стороны (для двухсторонней арматуры) при значении Pисп = 1,1 × PN. Допустимый объем протечки регламентируется присвоенным классом герметичности по ГОСТ 9544-2015 (класс А — протечка 0 см³/мин).

Этап 5: Оформление акта входного контроля и регистрация в журнале

Результаты проверки оформляются официальным Актом входного контроля материалов и оборудования установленной формы в соответствии с требованиями Государственного архитектурно-строительного контроля (ГАСК) Республики Казахстан. Акт подписывается комиссией в составе представителя генерального подрядчика, инженера технического надзора заказчика и ответственного лица службы снабжения.

Забракованная продукция немедленно маркируется яркой несмываемой краской с надписью «БРАК», перемещается в изолированную зону изолятора брака на складе и оформляется рекламационным актом для возврата поставщику.

Чтобы избежать задержек на объекте и не докупать недостающие позиции в пожарном режиме, ознакомьтесь с правилами в статье приемка металлопроката на объекте: как проверить вес и качество и материалом про составление спецификации на металлопрокат.

Практические рекомендации снабженцам при комплектации трубопроводной арматуры

Компания АТЛАНТ Snab City рекомендует придерживаться следующих правил при заказе и приемке запорной арматуры на складах в Алматы и с доставкой по Казахстану:

  • Заказывайте арматуру с заводской заглушкой: пластиковые или картонные колпачки на патрубках сохраняют зеркало затвора от песчинок и дорожной пыли во время перевозки длинномерами;
  • Требуйте паспорта с синей печатью ОТК: ксерокопии без заверения поставщика и номеров плавок вызывают претензии со стороны технадзора при сдаче исполнительной документации;
  • Учитывайте климатическое исполнение: для открытых наружных установок в северных областях РК требуется арматура в исполнении ХЛ (сталь 09Г2С) с гарантированной ударной вязкостью при температуре до -60 °C;
  • Комплектуйте арматуру ответными фланцами и крепежом из одной партии: это исключает несовпадение межцентровых расстояний крепежных отверстий и перекосы при затяжке болтов на объекте.

Часто задаваемые вопросы

Какой процент арматуры из партии подлежит обязательному входному контролю?

Для общестроительных систем водоснабжения и безнапорной канализации визуальному осмотру и проверке документов подвергается 100% изделий, а выборочным гидроиспытаниям — не менее 10% от партии (но не менее 2–3 штук каждого типоразмера). Для ответственных сетей (газопроводы, магистральные теплосети, сосуды под давлением свыше 1,6 МПа) гидравлическим испытаниям на герметичность подвергается 100% поступающей арматуры.

Что означает класс герметичности «А» по ГОСТ 9544-2015?

Класс «А» означает абсолютную герметичность затвора: во время контрольного времени испытания водой или воздухом под давлением 1,1 PN появление видимых капель, пузырьков или падение давления на манометре полностью отсутствует. Этот класс обязателен для газопроводов, питьевого водоснабжения и технологических линий агрессивных сред.

Можно ли использовать чугунную запорную арматуру в сейсмических районах Алматы?

Строительные нормы Республики Казахстан (СН РК 2.03-30-2017 «Строительство в сейсмических зонах») накладывают строгие ограничения на применение серого чугуна в сейсмоопасных районах (9–10 баллов). Для магистральных сетей и вводов в здания допускается использовать арматуру из ковкого или высокопрочного чугуна с шаровидным графитом (ВЧШГ), а для ответственных напорных участков предписывается применять стальную литую или штампованную арматуру (сталь 20, 09Г2С).

Как поступить, если в заводском паспорте не указан номер плавки корпусного литья?

Отсутствие номера плавки литья в паспорте является браковочным признаком для сосудов и трубопроводов, поднадзорных органам промышленной безопасности РК. Такое изделие бракуется входным контролем, так как без номера плавки невозможно подтвердить химический состав и ударную вязкость стали лабораторным путем.

Вывод

Входной контроль трубопроводной арматуры — главный рубеж защиты строительного объекта от аварий, скрытого брака и многомиллионных переделок после заливки бетона или засыпки траншей. Пошаговая проверка паспортов, сверка маркировки, визуальный контроль зеркал фланцев и обязательная опрессовка гарантируют безаварийную сдачу инженерных сетей инспекторам технадзора.

Компания АТЛАНТ Snab City поставляет проверенную трубопроводную арматуру, фланцы, отводы и фасонный металлопрокат с полным комплектом заводских паспортов и сертификатов качества СТ РК, обеспечивая оперативную комплектацию объектов в Алматы и по всему Казахстану.
