Строительство и реконструкция дорожно-строительных баз, асфальтобетонных заводов (АБЗ) и битумных терминалов в Алматинской области и других регионах Казахстана неразрывно связаны с организацией стационарных битумохранилищ. Резервуары горизонтального (РГСБ) и вертикального (РВСБ) типов объемом от 25 до 2000 м³ предназначены для круглогодичного приема, поддержания в жидком состоянии и высокотемпературного нагрева вязких дорожных битумов марок БНД 70/100 и 100/130.

В отличие от типовых баков для холодной воды или светлых нефтепродуктов, битумные резервуары работают в жестком термическом режиме. Внутри емкости температура непрерывно поддерживается на уровне +140...+180 °C с помощью встроенных масляных регистров, паровых змеевиков или электрических нагревателей, а наружная стенка зимой контактирует с морозным воздухом до -35...-40 °C.

При таких перепадах температур металл обечайки испытывает сильные температурные расширения, а высокое гидростатическое давление тяжелого вязкого битума (плотностью до 1,02–1,05 т/м³) создает постоянное распирающее усилие. Попытка сварить битумохранилище из рядового тонкого металла или стали с непроверенной ударной вязкостью приводит к короблению стенок, разрыву околошовных зон и аварийному разливу горячего битума.

Марки стали для битумохранилищ: почему 09Г2С превосходит Ст3сп

Главный фактор риска при эксплуатации емкостей нагрева битума — возникновение зон термической усталости металла в местах прохождения нагревательных регистров и околошовных участках днища. В этих зонах сталь подвергается регулярным циклам «нагрев – охлаждение – расширение».

Для изготовления несущих обечаек, торцевых днищ и перегородок применяют горячекатаный листовой металл по ГОСТ 19903-2015 из двух основных конструкционных сталей: углеродистой Ст3сп5 по ГОСТ 380-2005 и низколегированной 09Г2С (класс прочности 345) по ГОСТ 19281-2014.

  • Сталь 09Г2С (категории 12–15): кремниймарганцевая низколегированная сталь с гарантированной ударной вязкостью KCU при отрицательных температурах до -40 °C и -70 °C. Обладает повышенным пределом текучести (325–345 МПа), что позволяет снизить толщину стенки без потери несущей способности и исключает хрупкое растрескивание емкости при зимней разгрузке битумовозов;
  • Сталь Ст3сп5: спокойная углеродистая конструкционная сталь, допускаемая для вспомогательных элементов, внутренних волнорезов и резервуаров емкостью до 50 м³ в южных регионах с расчетной температурой воздуха не ниже -20 °C. Не рекомендуется для ответственных нижних поясов вертикальных емкостей из-за склонности к термическому охрупчиванию.

На складе сталь марки 09Г2С сопровождается сертификатами качества завода-изготовителя с обязательным протоколом испытаний на ударный изгиб и химический эквивалент углерода (Cэкв не более 0,43%), что гарантирует отличную свариваемость без предварительного подогрева.

Расчет толщины листового проката для поясов и днищ битумных емкостей

Расчет толщины стенок битумохранилища выполняется с учетом гидростатического напора битума, избыточного давления в газовом пространстве, ветровых нагрузок на теплоизоляционную обшивку и нормативного запаса на коррозионно-эрозионный износ (не менее 1,5–2,0 мм на 20 лет службы).

Для горизонтальных цилиндрических резервуаров РГСБ объемом от 25 до 100 м³ толщина стенки обечайки обычно принимается постоянной по всей длине (от 6 до 10 мм), а торцевые конические или эллиптические днища выполняются на 1–2 мм толще цилиндрической части для компенсации напряжений в зоне отбортовки.

В вертикальных битумохранилищах РВСБ объемом от 100 до 2000 м³ стенка монтируется поясами (царгами) шириной 1500 или 2000 мм с постепенным уменьшением толщины листа снизу вверх. Нижние пояса воспринимают максимальное давление столба битума и вес верхних ярусов, поэтому изготавливаются из более толстого листа.

Тип и объем резервуара Элемент конструкции Рекомендуемая марка стали Толщина листа, мм Назначение и эксплуатационные нагрузки
Горизонтальный РГСБ (25–50 м³) Цилиндрическая обечайка 09Г2С / Ст3сп5 6,0 – 8,0 Восприятие массы битума и нагрузок от внутренних масляных регистров
Горизонтальный РГСБ (50–100 м³) Торцевые конические днища 09Г2С (кат. 12) 8,0 – 10,0 Компенсация продольных термических расширений и давления днища
Вертикальный РВСБ (200–500 м³) Нижний пояс (1–2 царги) 09Г2С (кат. 14/15) 8,0 – 10,0 Максимальное гидростатическое давление горячего битума до +180 °C
Вертикальный РВСБ (200–500 м³) Верхние пояса (3–5 царги) 09Г2С / Ст3сп5 5,0 – 6,0 Ветровая устойчивость, монтаж теплоизоляции и кровельного настила
Вертикальный РВСБ (500–2000 м³) Днище с окрайками 09Г2С (кат. 12) 8,0 – 12,0 Усиленные краевые кольцевые пластины, восприятие веса стенки
Все типы битумохранилищ Кольца жесткости и ложементы 09Г2С 10,0 – 16,0 Опорные седла, защита цилиндра от сплющивания и вакуумного сжатия

Технология вальцовки и раскроя горячекатаного листа для обечаек

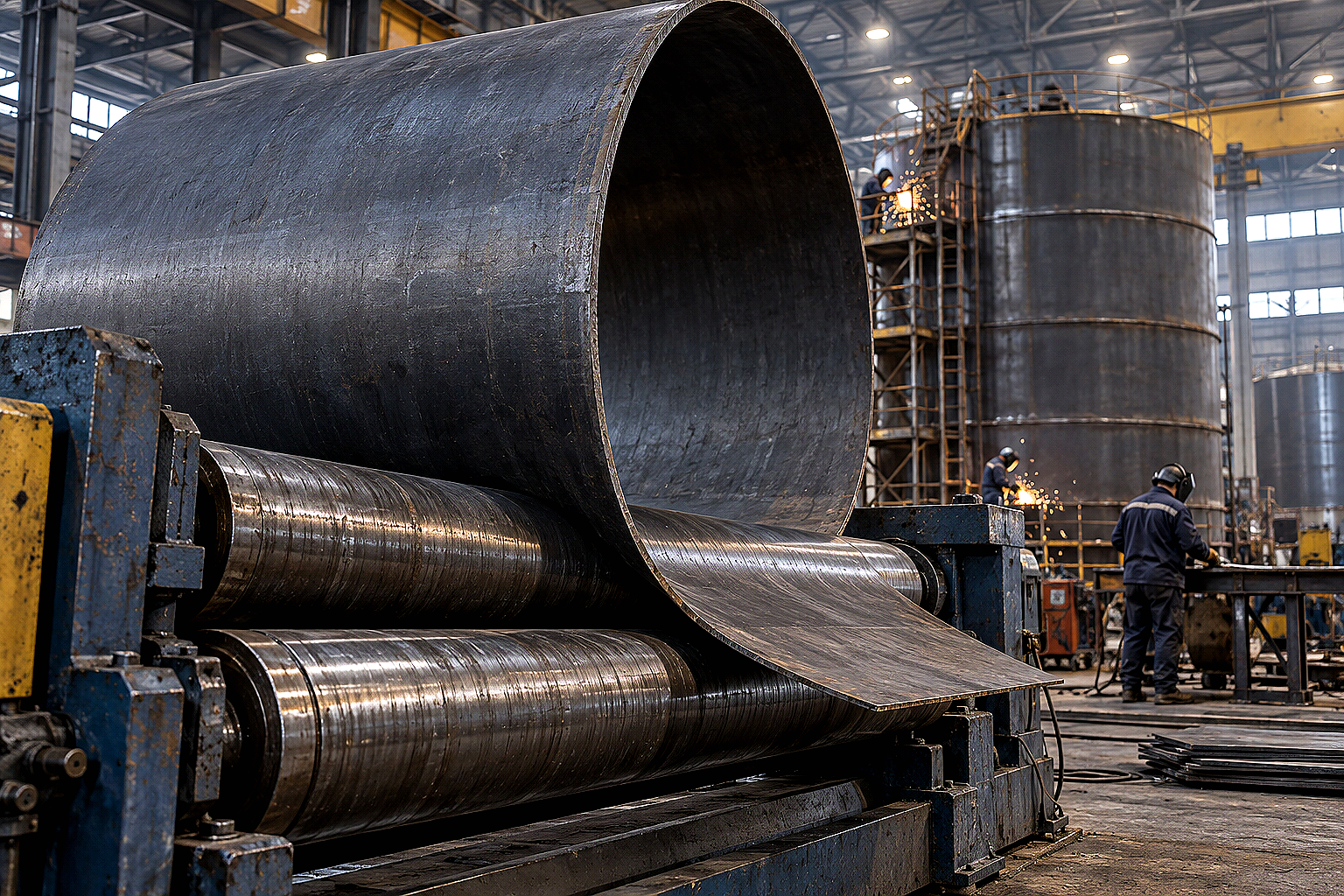

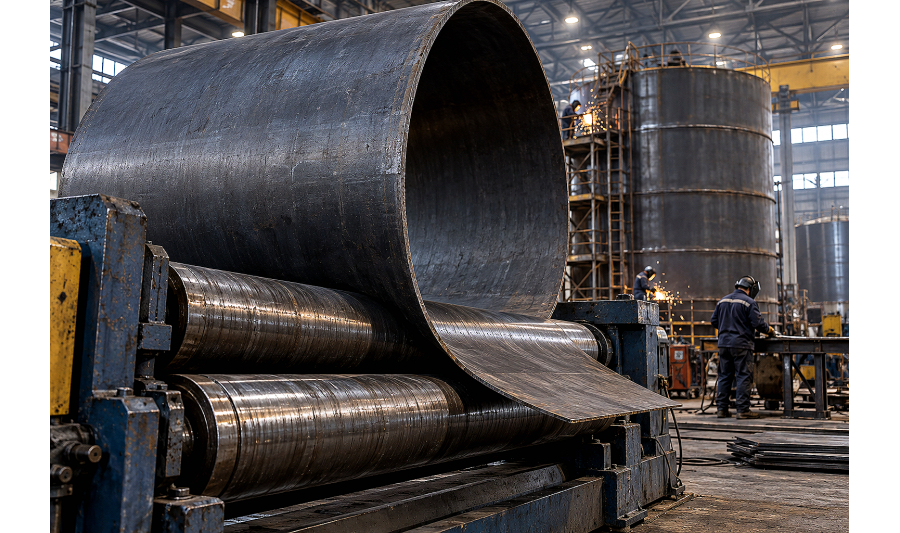

Процесс сборки цилиндрических корпусов битумохранилищ включает высокоточный раскрой листового проката и его гибку на трех- или четырехвалковых листогибочных машинах. Чтобы геометрия резервуара была идеальной, важно учитывать направление прокатки металла.

Для предотвращения трещин и микронадрывов при вальцовке радиус гибки должен располагаться поперек волокон прокатки листа. Перед гибкой на четырехвалковом станке выполняется обязательная подгибка прямых кромок (пре-бендинг), иначе на продольном стыке образуется плоский участок («домик»), препятствующий качественной автоматической сварке шва.

Точный раскрой карт обечаек под изготовление резервуаров и емкостей выполняется на установках плазменной резки листа с ЧПУ, что исключает перекос диагоналей и обеспечивает снятие фасок под сварку с углом раскрытия 50–60° без дополнительной механической строжки.

Конструктивные особенности: ребра жесткости, масляные регистры и теплоизоляция

Битумные резервуары требуют усиленной жесткости стенок из-за нескольких специфических факторов:

  • Кольца жесткости (шпангоуты): при быстром сливе горячего битума насосами внутри емкости возникает кратковременное разрежение. Чтобы тонкая стенка не схлопнулась под действием внешнего атмосферного давления, на обечайку приваривают наружные кольца жесткости из горячекатаного уголка или полосы толщиной 8–12 мм;
  • Усиление зон прохода регистров: точки ввода патрубков высокотемпературного теплоносителя (термального масла до +250 °C) усиливаются накладными воротниками и усиливающими кольцами из листа толщиной 10–14 мм для распределения точечных температурных напряжений;
  • Крепление теплоизоляционной подсистемы: к наружной поверхности горячекатаного листа привариваются стальные шпильки или Z-образные кронштейны для монтажа базальтовой минеральной ваты толщиной 100–150 мм с последующей обшивкой оцинкованным или алюминиевым профлистом.

Чек-лист входного контроля горячекатаного листа для битумных резервуаров

  1. Сверка сертификата качества: проверка соответствия плавки требованиям ГОСТ 19281-2014 по марке 09Г2С с подтверждением ударной вязкости KCU/KCV при минусовых температурах;
  2. Замер фактической толщины: ультразвуковым толщиномером или микрометром контролируется разнотолщинность листа. Допуски по толщине должны строго укладываться в повышенный или нормальный класс точности по ГОСТ 19903-2015;
  3. Ультразвуковой контроль на расслоение (УЗК): для листов толщиной от 8 мм, используемых на нижних поясах и окрайках днищ, контролируется сплошность металла по ГОСТ 22727-88 (класс сплошности 1 или 2);
  4. Осмотр кромок и плоскостности: проверка отсутствия закатов, глубоких волосовин, трещин и расслоений на торцах, которые могут спровоцировать поры при сварке под флюсом;
  5. Хранение до вальцовки: складирование листовых пачек на ровных деревянных подкладках толщиной не менее 100 мм с шагом 1,2–1,5 м для исключения остаточного провисания листов.

FAQ: частые вопросы снабженцев и производителей резервуаров

Можно ли использовать сталь Ст3сп вместо 09Г2С для битумохранилища в Алматы?

Для резервуаров объемом свыше 50 м³ и емкостей с прямым высокотемпературным нагревом (до +180 °C) проектные нормы Казахстана требуют применения низколегированной стали 09Г2С. Сталь Ст3сп склонна к термическому старению и охрупчиванию при циклических нагревах, а также имеет более низкий предел текучести, что потребует увеличения толщины листа на 15–20% и утяжелит металлоконструкцию.

Какой раскрой листа наиболее выгоден для вальцовки царг резервуара?

Наиболее технологичным и экономичным форматом для сборки обечаек являются горячекатаные листы шириной 1500 или 2000 мм и длиной 6000 мм. Лист шириной 2000 мм позволяет сократить количество кольцевых сварных стыков на треть, что снижает затраты на сварку, радиографический контроль и ускоряет сборку емкости на объекте.

Нужна ли термообработка сварных швов после сборки корпуса битумохранилища?

При толщине горячекатаного листа 09Г2С до 16 мм и соблюдении технологии многопроходной сварки сварочными материалами с повышенным содержанием марганца и кремния объемная термообработка корпуса не требуется. Местное снятие остаточных сварочных напряжений рекомендуется выполнять для врезных узлов штуцеров диаметром более 200 мм и жестких опорных ложементов.

Как защитить внутреннюю поверхность горячекатаного листа от коррозии до заливки битума?

Сам горячий дорожный битум является естественным антикоррозионным консервантом, изолирующим сталь от влаги. Главную опасность представляет влага и конденсат в период сборки и гидроиспытаний емкости. После проведения гидравлических испытаний воду немедленно сливают, емкость продувают горячим воздухом и наносят консервационный слой битумного праймера.

Вывод

Надежность и срок службы битумохранилищ на асфальтобетонных заводах и нефтебазах Казахстана напрямую зависят от металлургического качества горячекатаного листа, точности раскроя и соблюдения технологии вальцовки. Использование сертифицированной стали 09Г2С гарантирует устойчивость резервуара к высокотемпературным расширениям и исключает аварийные разрывы металла в зимний период.
