Надежность и герметичность скатной кровли из металлочерепицы зависят не только от качества профилированного листа. Основные протечки, промерзания подкровельного пространства и срывы покрытия при шквалистом ветре происходят в зонах стыков, переломов скатов, карнизных свесов и примыканий к дымоходным трубам.

Доборные элементы (кровельные планки и комплектующие) закрывают уязвимые технологические зазоры, направляют дождевые и талые потоки в водосточные желоба и обеспечивают непрерывную вентиляцию подкровельного пирога. Заказ металлочерепицы без точного расчета доборов приводит к остановке кровельных работ, повторным затратам на доставку и риску разнооттеночности полимерного покрытия при дозаказе из другой партии.

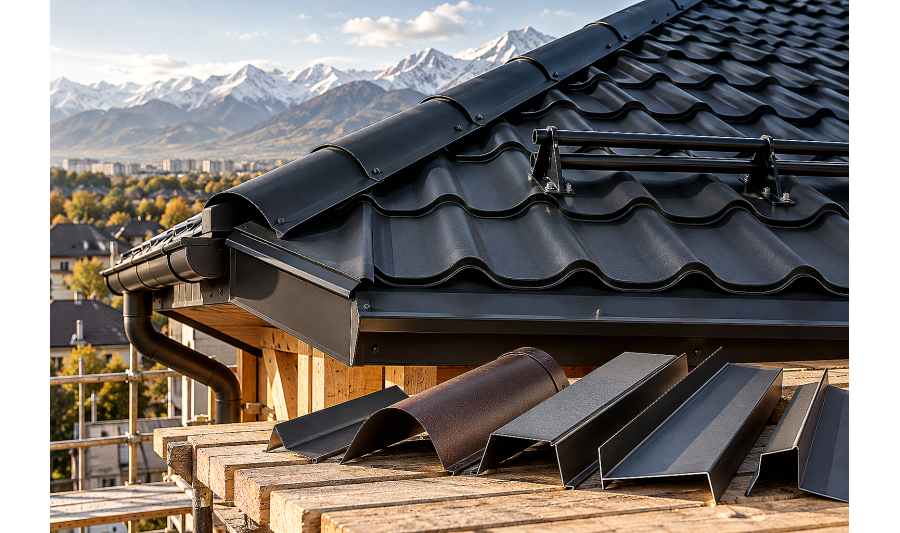

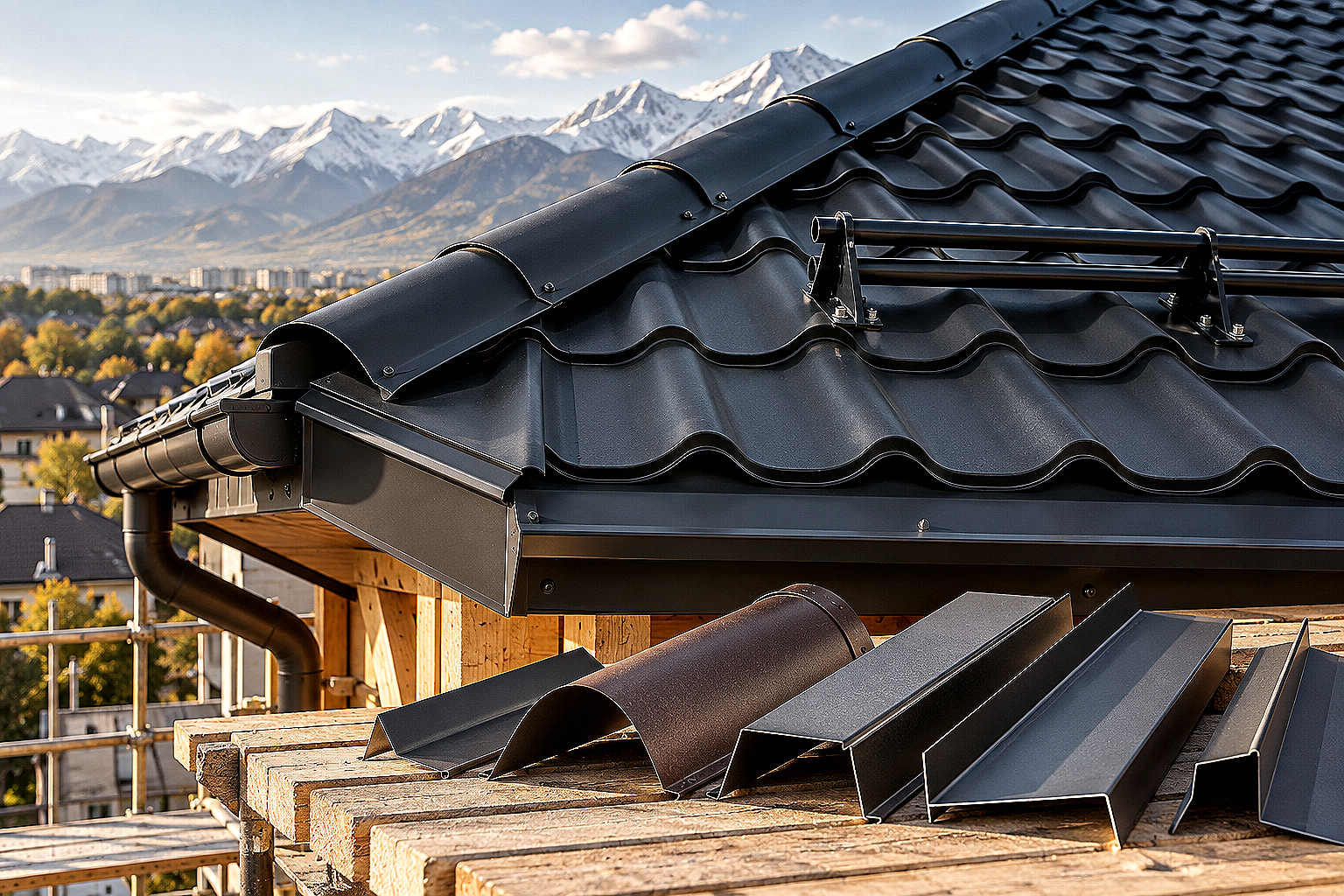

Базовый комплект доборных элементов: назначение и геометрия планок

Каждая кровельная планка выполняет строго определенную гидроизоляционную, ветрозащитную или вентиляционную функцию. Стандартная длина металлических планок составляет 2,0 метра, однако при расчетах обязательно учитывается монтажный нахлест в 100 мм (полезная длина одной планки равна 1,9 м).

  • Планка конька (полукруглый, плоский, фигурный): закрывает верхний горизонтальный стык двух скатов. Полукруглый конек R110 обладает максимальной жесткостью и комплектуется торцевыми заглушками (конусными или плоскими). Плоский конек (150×150 или 200×200 мм) экономичнее и монтируется на простых двускатных крышах;
  • Планка карнизная (капельник желоба): монтируется поверх первой доски шаговой обрешетки с заходом в водосточный желоб на 1/3 его ширины. Защищает лобовую доску от брызг и направляет воду со ската напрямую в водосток;
  • Планка капельника конденсата (карнизный капельник под мембрану): устанавливается на стропильные ноги до монтажа контробрешетки. На нее выводится и приклеивается гидроизоляционная диффузионная мембрана для безопасного отвода конденсата за пределы карнизного свеса;
  • Планка торцевая (ветровая): перекрывает фронтонный свес кровли, закрывая торцы обрешетки от косого дождя и предотвращая поддувание ураганного ветра под профиль металлочерепицы;
  • Планки ендовы (нижняя и верхняя): нижняя ендова представляет собой широкий оцинкованный лоток (300×300 мм), укладываемый по сплошному настилу во внутренних углах кровли до монтажа листов. Верхняя (декоративная) ендова закрывает косые срезы листов металлочерепицы;
  • Планки примыкания (нижняя и верхняя): нижняя планка формирует внутренний фартук вокруг кирпичных дымоходов и вентиляционных шахт с выводом галстука. Верхняя планка служит декоративным прижимным элементом, заводимым в штробу стены с полиуретановым герметиком;
  • Трубчатые снегозадержатели: предотвращают лавинообразный сход ледяных пластов, защищая водосточную систему, припаркованные автомобили и пешеходные зоны.

Технические параметры и соответствие толщины стали

Главная ошибка при комплектации объекта — закупка металлочерепицы толщиной 0,50 мм с полимерным покрытием премиум-класса и попытка сэкономить на доборах, приобретая тонкие планки толщиной 0,35–0,40 мм из рядовой оцинковки. Тонкая ветровая или коньковая планка легко деформируется при затяжке кровельных саморезов, идет некрасивой волной по фронтону и проржавеет за 3–5 лет.

В компании АТЛАНТ Snab City все доборные планки изготавливаются из того же рулонного металлопроката, что и кровельные листы: толщина стали 0,45–0,50 мм с защитным цинковым слоем не менее 140–275 г/м² и полимерным слоем Polyester, Pural или Matt RAL. Это гарантирует 100% совпадение по цвету, текстуре и одинаковый срок службы всей кровельной системы.

Наименование доборного элементаСтандартные размеры развертки / полок, ммТолщина стали, ммРасход / расчетное количествоТип крепежа и шаг фиксации
Конек полукруглый / плоский150×150, 200×200, R110 мм0.45 – 0.50Длина конька / 1.9 м (+ нахлест 100 мм)Коньковые саморезы 4.8×70 мм в верхнюю волну через волну
Планка торцевая (ветровая)90×115, 95×120 мм0.45 – 0.50Сумма длин фронтонов / 1.9 мСаморезы 4.8×35 мм сбоку в торцевую доску и сверху в гребень волны (шаг 400 мм)
Планка карнизная100×65, 80×50 мм0.45 – 0.50Длина карнизных свесов / 1.9 мОцинкованные саморезы 4.8×28 мм или ершеные гвозди (шаг 300 мм в шахматном порядке)
Капельник конденсата50×50, 65×40 мм0.45 – 0.50Длина свесов под водостоком / 1.9 мКрепление к стропилам до монтажа капельников желоба
Ендова нижняя (водоотводная)300×300 мм0.50Длина внутреннего стыка скатов / 1.8 м (нахлест 200 мм)Кляммеры или саморезы по краям сплошного настила
Ендова верхняя (декоративная)75×75, 115×115 мм0.45 – 0.50Длина стыка / 1.9 мСаморезы 4.8×35 мм в верхнюю точку волны без пробития нижней ендовы
Планка примыкания верхняя145×250, 115×145 мм0.45 – 0.50Периметр примыканий / 1.9 мДюбель-гвозди 6×40 в стену + герметик + саморезы в гребень
Снегозадержатель трубчатыйДлина 1.0 м и 3.0 м (2 трубы)Опоры 2.0 мм, трубы 1.0–1.2 ммПо периметру скатов с уклоном > 15°Глухари 8×50 мм с EPDM-прокладками в доску усиления обрешетки

Формулы расчета и правила составления спецификации

Для точного заказа комплектующих без дефицита и излишков на складе в Алматы снабженцы используют простые геометрические формулы с обязательным запасом на нахлесты и подрезку углов:

  • Расчет конька: L_конька_общая (м) ÷ 1.9 м = N штук (округление вверх). Для четырехскатной вальмовой кровли суммируется длина верхнего конька и всех наклонных хребтов (вальм);
  • Расчет ветровых планок: L_всех_торцов (м) ÷ 1.9 м = N штук. На двускатной крыше фронтонных линий всегда четыре;
  • Расчет карнизных планок: L_всех_карнизов (м) ÷ 1.9 м = N штук;
  • Расчет нижней ендовы: L_ендов (м) ÷ 1.8 м = N штук (нахлест во внутренних углах увеличивается до 200–300 мм для надежности при таянии снеговых мешков);
  • Универсальный уплотнитель: профильный уплотнитель под конек заказывается по двойной длине конька (по обе стороны от оси), а самоклеящийся клиновидный уплотнитель монтируется вдоль ендов и под ветровые планки для защиты от задувания снежной пыли.

Технология монтажа и критические ошибки кровельщиков

При монтаже доборных элементов металлочерепицы нарушение технологической последовательности сводит на нет защитные свойства металлической кровли. Важно соблюдать пять базовых инженерных правил:

Во-первых, капельник конденсата и карнизная планка — это две разные детали, устанавливаемые на разных уровнях. Капельник конденсата крепится под контробрешетку для стока влаги с мембраны, а карнизная планка ложится поверх обрешетки и направляет воду с металлочерепицы в желоб водостока. Если объединить их в один элемент, конденсат начнет гноить лобовую доску и карнизный брус.

Во-вторых, категорически запрещено резать доборные планки углошлифовальной машиной (болгаркой). Абразивный диск выжигает цинк и плавит полимерный слой на расстоянии до 30–50 мм от линии реза, а снопы искр прожигают полимер на соседних листах металлочерепицы. Раскрой планок выполняется исключительно ручными высечными ножницами по металлу или кровельными клещами (пеликанами).

В-третьих, коньковая планка не должна прижиматься наглухо к металлочерепице без вентиляционного зазора. Между срезом листов в коньке оставляют зазор 80–100 мм для свободного выхода воздуха из подкровельного пространства. Под полки конька укладывают вентиляционную коньковую ленту с микроперфорацией или универсальный профильный уплотнитель с вентиляционными отверстиями, который свободно выпускает пар, но блокирует проникновение птиц, ос и снежной метели.

В-четвертых, нижнюю ендову нельзя пробивать саморезами по центру лотка. Крепление водоотводного листа выполняется по крайним отбортовкам с помощью кровельных кляммеров. Листы металлочерепицы подрезаются так, чтобы расстояние между ними по оси ендовы составляло не менее 150–200 мм для беспрепятственного схода мусора и листвы.

В-пятых, кронштейны трубчатых снегозадержателей монтируются строго в места прогиба волны металлочерепицы, где под кровельный лист заранее заложена сплошная доска усиления толщиной, равной шаговой обрешетке. Попытка закрепить опору снегозадержателя в стандартную обрешетку толщиной 25 мм одним коротким саморезом приведет к вырыванию кронштейна вместе с куском кровельного листа при первой же весенней снеговой нагрузке.

Особенности кровельных узлов в предгорьях Алматы и Казахстана

В предгорных районах Алматы (Ремизовка, Баганашил, Медеу, Талгар, Каскелен) климатические условия предъявляют повышенные требования к крепежу и доборным элементам. Зимой в предгорьях формируются тяжелые мокрые снеговые шапки весом до 180–240 кг/м², а весной и осенью наблюдаются резкие суточные перепады температур от -10 °C ночью до +15 °C днем.

В таких условиях трубчатые снегозадержатели устанавливаются в 1–2 ряда над всеми пешеходными дорожками, входными группами и мансардными окнами. Кроме того, ветровые порывы предгорий требуют учащенного шага фиксации торцевых планок: саморезы закручиваются с шагом 300–350 мм, а коньковые планки дополнительно стягиваются в гребень волны специальными коньковыми саморезами 4.8×70 мм с увеличенной EPDM-шайбой из атмосферостойкой резины.

Для детального проектирования несущей стропильной системы и правильной укладки изоляционных слоев рекомендуем изучить материалы как выбрать металлочерепицу для кровли и пошаговый гид кровельный пирог под металлочерепицу. Если на вашем объекте сложная многощипцовая или шатровая геометрия, полезным будет разбор металлочерепица на вальмовой крыше, а правила подбора крепежа описаны в статье крепеж для профнастила и металлочерепицы.

Часто задаваемые вопросы (FAQ)

Чем отличается полукруглый конек от плоского?

Полукруглый конек R110 обладает повышенной пространственной жесткостью за счет формы арки, лучше повторяет плавную геометрию волн металлочерепицы типа Монтеррей или Каскад и выглядит объемнее на кровле. Однако он требует обязательной установки заводских торцевых заглушек (конусных или плоских) и Y-образных тройников в местах стыковки вальм. Плоский конек проще в монтаже, дешевле и подрезается вручную под любые углы сопряжения скатов.

Какой нахлест должен быть у ветровых и карнизных планок?

Стандартный продольный нахлест для карнизных, ветровых (торцевых) и прижимных планок составляет 100 мм. При монтаже нижней водоотводной ендовы на малоуклонных скатах (до 20–25°) нахлест увеличивают до 200–300 мм и дополнительно герметизируют полиуретановым кровельным герметиком или бутилкаучуковой лентой.

Зачем нужен уплотнитель под конек и не перекроет ли он вентиляцию?

Уплотнитель защищает подкровельное пространство от задувания мелкого сухого снега при метелях и гнездования птиц. Чтобы не нарушить тягу подкровельной вентиляции, используют специальный профильный уплотнитель с вырубленными вентиляционными отверстиями либо паропроницаемую вентиляционную коньковую ленту с микроперфорацией и самоклеящимися бутиловыми краями.

Можно ли крепить снегозадержатели прямо в металлочерепицу без усиления обрешетки?

Категорически нет. Нагрузка от сползающего ледяного пласта в климатических условиях Алматы достигает сотен килограммов на погонный метр. Опоры снегозадержателя крепятся мощными глухарями (винтами по дереву) диаметром 8 мм длиной 50–60 мм сквозь резиновую прокладку и металлочерепицу напрямую в усиленную деревянную доску обрешетки толщиной не менее 40–50 мм. Крепление в тонкий кровельный лист приведет к его моментальному разрыву.

Вывод

Доборные элементы — обязательная составляющая долговечной и герметичной кровли из металлочерепицы. Попытка сэкономить на толщине планок или исключить из сметы капельники конденсата и вентиляционные ленты оборачивается гниением стропил, намоканием минераловатного утеплителя и дорогостоящим капитальным ремонтом кровли уже через несколько сезонов.

На металлобазе АТЛАНТ Snab City в Алматы вы можете заказать полный комплект металлочерепицы вместе со стандартными и нестандартными доборными элементами любой сложности, трубчатыми снегозадержателями, кровельными саморезами и гидроизоляционными мембранами. Наши инженеры бесплатно выполнят точный расчет кровельной спецификации по вашему чертежу и организуют оперативную доставку материалов транспортом компании по Алматы и Алматинской области.
