Устройство свайных фундаментов под многоэтажные жилые комплексы, промышленные цеха, логистические хабы и транспортные эстакады в Алматы и предгорных районах осложняется галечниковыми грунтами и высокой сейсмичностью площадок (до 9–10 баллов). В таких условиях вертикальные вдавливающие, выдергивающие и горизонтальные сдвиговые нагрузки от надземного каркаса передаются в грунт через буронабивные сваи диаметром от 600 до 1200 мм.

Связующим силовым элементом между телом сваи и монолитным железобетонным ростверком выступает стальной оголовок — жесткая распределительная плита с приваренными анкерными выпусками и ребрами жесткости. Если ошибиться с подбором толщины листа или использовать рядовой металл без контроля внутренних дефектов, плита деформируется при первом же динамическом толчке, вызывая локальное продавливание бетона и раскрытие трещин в теле ростверка.

Почему для оголовков свай в сейсмозонах выбирают сталь 09Г2С

При динамических сейсмических колебаниях оголовок сваи испытывает знакопеременный изгиб и срез. Обычный углеродистый прокат марки Ст3сп при толщинах свыше 20 мм имеет ограниченную пластичность и более высокий порог хладноломкости, что создает риск хрупкого разрушения при отрицательных температурах.

Низколегированная конструкционная сталь 09Г2С по ГОСТ 19281-2014 является проектным стандартом для тяжелонагруженных свайных узлов в Казахстане. Ее ключевые преимущества:

  • Повышенный предел текучести: для листового проката толщиной 16–32 мм предел текучести составляет не менее 325–345 МПа (против 235–245 МПа у Ст3сп), что позволяет воспринимать колоссальные точечные усилия без остаточной деформации плиты;
  • Гарантированная ударная вязкость: категория проката 09Г2С-12 или 09Г2С-15 обеспечивает сохранение пластических свойств при температурах до -40 °C и -70 °C (KCU не менее 29–34 Дж/см²);
  • Отличная свариваемость: низкий углеродный эквивалент (Cэкв ≤ 0,43%) исключает образование закалочных микротрещин в околошовной зоне при приварке массивных арматурных выпусков и ребер жесткости без обязательного предварительного подогрева.

Подробнее о металлургических различиях рядовых и низколегированных сплавов читайте в материале марки стали горячекатаного листа: отличия Ст3 и 09Г2С.

Расчет толщины стального оголовка на продавливание и изгиб

Толщина листового металла для оголовка сваи рассчитывается исходя из двух предельных состояний: сопротивления изгибу консольных свесов плиты под давлением бетона ростверка и предотвращения продавливания плиты торцом рабочей арматуры сваи.

Слишком тонкий лист (10–12 мм) под нагрузкой в 150–400 тонн на сваю выгибается «тарелкой», что приводит к концентрации напряжений по периметру свайного ствола и скалыванию защитного слоя бетона. На практике толщину распределительной плиты принимают в диапазоне от 16 до 40 мм в зависимости от диаметра сваи и расчетного усилия.

Диаметр буронабивной сваи, мм Расчетная нагрузка на сваю, тс (кН) Рекомендуемая толщина листа 09Г2С, мм Габариты плиты оголовка, мм Арматурные выпуски в ростверк
600 120–180 (1200–1800) 16–20 700 × 700 / 750 × 750 4–6 шт. Ø20–25 А500С
800 200–300 (2000–3000) 22–25 900 × 900 / 950 × 950 6–8 шт. Ø25–28 А500С
1000 350–500 (3500–5000) 30–36 1150 × 1150 / 1200 × 1200 8–12 шт. Ø28–32 А500С
1200 550–800 (5500–8000) 36–45 1350 × 1350 / 1400 × 1400 12–16 шт. Ø32–36 А500С

Требования к качеству проката и защита от расслоения (Z-свойства)

При бетонировании буронабивной сваи оголовок жестко связывается с продольной рабочей арматурой. При действии сейсмического опрокидывающего момента на крайние сваи куста возникает усилие выдергивания, передающееся через анкерные стержни перпендикулярно плоскости прокатки листа.

Обычный горячекатаный лист может иметь внутренние микронесплошности и неметаллические включения, вытянутые вдоль направления прокатки. Под действием растягивающих напряжений по толщине листа возникает риск слоистого разрушения (ламеллярного расслоения металла).

Для ответственных свайных оголовков и распределительных плит снабженцу важно заказывать прокат со сплошным ультразвуковым контролем (УЗК) по ГОСТ 22727-88 (класс сплошности 0 или 1). Для узлов с высокими растягивающими усилиями по толщине листа проект может требовать сталь с нормированными свойствами в Z-направлении (Z15, Z25 по ГОСТ 28870-90).

Технология раскроя и подготовки отверстий

Изготовление плит оголовков свай включает контурный раскрой и пробивку или сверление технологических отверстий для пропуска арматурных выпусков сваи и бетонолитных труб.

  • Плазменный и кислородный раскрой: для толщин 16–40 мм оптимален раскрой на станках термической резки с ЧПУ. Скорость и параметры реза подбираются так, чтобы глубина зоны термического влияния не превышала 1,5–2,0 мм;
  • Обработка кромок: после газокислородного или плазменного реза кромки зачищаются углошлифовальной машиной от грата и окисной пленки, препятствующей качественному свариванию;
  • Отверстия под анкеры: отверстия выполняются на сверлильных или радиально-сверлильных станках на 2–4 мм больше диаметра анкерного стержня для компенсации погрешностей позиционирования свайного каркаса.

Сравнение технологий раскроя толстого листового металла подробно описано в статье газовая, плазменная или лазерная резка горячекатаного листа.

Узлы приварки арматурных выпусков и ребер жесткости

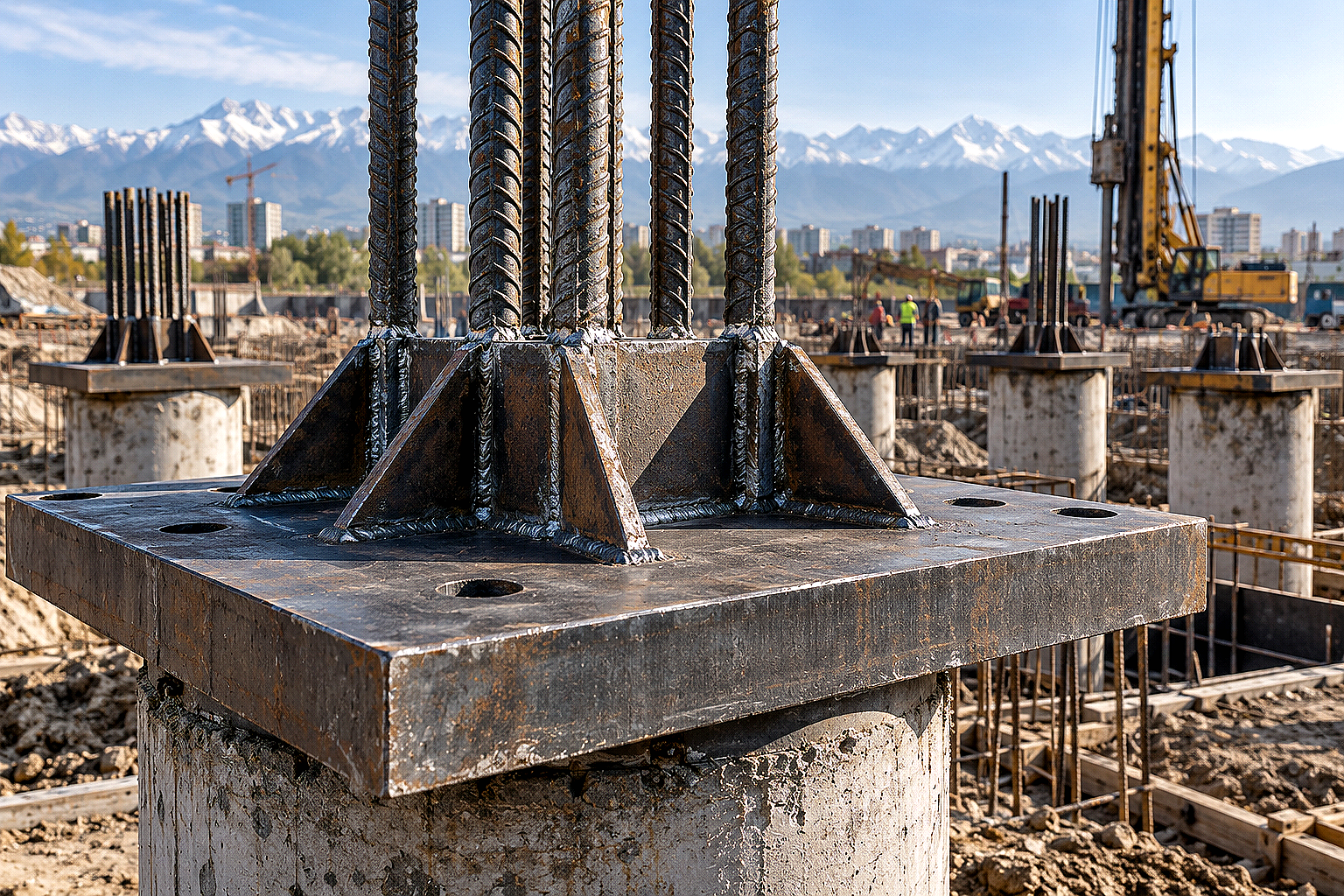

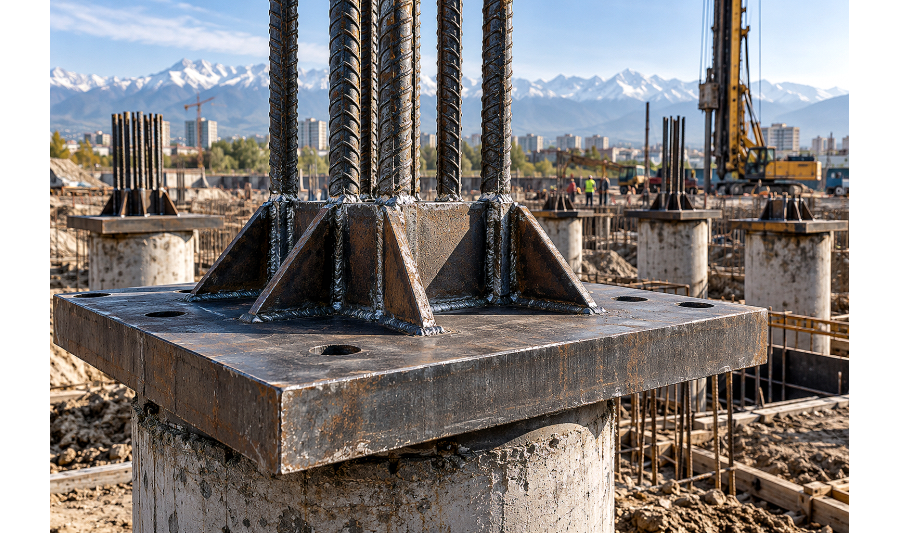

Оголовок буронабивной сваи монтируется на срубленный и зачищенный оголовок бетонного ствола. Продольные стержни арматурного каркаса сваи заводятся в отверстия стальной плиты и обвариваются усиленными кольцевыми или тавровыми швами.

Для создания жесткого рамного узла к плите оголовка привариваются вертикальные ребра жесткости (косынки) из листа 09Г2С толщиной 12–20 мм, а также анкерные выпуски периодического профиля для надежного сцепления с телом ростверка. О правилах подготовки металлоконструкций к бетонированию читайте в руководстве закладные детали в бетоне: как подготовить металл до заливки.

В сейсмоопасных районах Алматы особое внимание уделяется классу арматурных стержней. Рекомендуется использовать термомеханически упрочненную свариваемую арматуру класса А500С. Особенности работы арматурного проката при динамических нагрузках рассмотрены в статье рифленая арматура А3 в сейсмостойких каркасах.

Чек-лист входного контроля горячекатаного листа на объекте

Перед передачей металлопроката в заготовительный цех снабженцу и инженеру входного контроля необходимо выполнить 5 обязательных шагов проверки:

  1. Сверка заводского сертификата: проверка соответствия марки стали (09Г2С), категории проката, номера плавки и результатов механических испытаний на ударную вязкость KCU при отрицательных температурах;
  2. Замер фактической толщины: контрольный замер микрометром в 4–6 точках по периметру листа на расстоянии не менее 40 мм от кромок с учетом допусков по ГОСТ 19903-2015;
  3. Оценка геометрии и плоскостности: проверка стрелы прогиба поверочной линейкой (для особо высокой плоскостности ПО отклонение не должно превышать 4 мм на 1 погонный метр);
  4. Осмотр поверхности: отсутствие глубоких закатов, трещин, раковин и расслоений на торцевых кромках листа;
  5. Маркировка заготовок: нанесение несмываемой краской номера свайного куста и проектной толщины на каждой нарезанной плите оголовка.

Комплектация объектов металлопрокатом в Алматы от АТЛАНТ Snab City

Компания АТЛАНТ Snab City поставляет горячекатаный листовой прокат толщиной от 16 до 50 мм из конструкционных сталей марок Ст3сп5 и 09Г2С напрямую с металлургических комбинатов. Вся продукция сопровождается заводскими сертификатами качества с обязательным подтверждением химического состава и механических свойств.

На собственном производственно-складском комплексе в Алматы мы выполняем промышленный раскрой листового металла на станках плазменной и кислородной резки с ЧПУ по чертежам заказчика КМД. Доставка готовых плит оголовков свай, закладных деталей и сортового проката осуществляется собственным автотранспортом (манипуляторы, длинномеры) на строительные площадки Алматы, Алматинской области и регионов Казахстана точно в график бетонирования.

FAQ: частые вопросы снабженцев и прорабов

Можно ли заменить сталь 09Г2С на рядовую Ст3сп при изготовлении оголовков свай?

Замена стали 09Г2С на Ст3сп допускается только при согласовании с проектной организацией и исключительно для ненагруженных свайных фундаментов вне зон сейсмической активности. В сейсмоопасных районах Алматы (9–10 баллов) замена стали 09Г2С на Ст3сп категорически не рекомендуется: из-за меньшего предела текучести (245 МПа против 345 МПа) и низкой ударной вязкости при отрицательных температурах плита из Ст3сп может получить хрупкий излом при сейсмическом толчке.

Какой класс сплошности по УЗК требуется для распределительных плит ростверка?

Для плит оголовков свай и опорных баз ростверков, испытывающих растягивающие и срезающие нагрузки, рекомендуется заказывать горячекатаный лист с классом сплошности 1 или 0 по ГОСТ 22727-88. Это гарантирует отсутствие внутренних металлургических расслоений и несплошностей, способных привести к отрыву приваренных анкеров.

Какой запас по толщине листа закладывать на коррозию в грунтовых водах?

Если оголовок сваи находится ниже уровня грунтовых вод или в зоне сезонного капиллярного подсоса влаги, проектные нормы СП РК предусматривают либо антикоррозионную гидроизоляцию узла битумно-полимерными мастиками, либо заложение припуска на коррозию в размере 1,5–3,0 мм к расчетной толщине листа на 50 лет проектного срока службы сооружения.

Каким способом лучше вырезать технологические отверстия в толстом листе 09Г2С?

Отверстия диаметром до 40 мм в плитах толщиной 20–40 мм рекомендуется выполнять механическим сверлением на радиально-сверлильных станках. Плазменная пробивка толстого листа может приводить к конусности отверстия и локальному закаливанию кромок, что затрудняет последующую качественную сварку с арматурными стержнями.

Вывод

Надежность свайного основания и монолитного ростверка в сейсмических условиях Алматы напрямую зависит от жесткости и трещиностойкости стальных оголовков. Использование горячекатаного листа из низколегированной стали 09Г2С толщиной 16–40 мм, точный плазменный раскрой по чертежам и входной УЗК-контроль проката полностью исключают риск продавливания бетона и гарантируют безопасную эксплуатацию объекта на десятилетия.
