В гидравлических узлах дорожно-строительной техники, топливных магистралях дизельных двигателей, компрессорных установках и резьбовых пробках картеров резьба сама по себе не удерживает рабочую жидкость под давлением. Масло и дизельное топливо под рабочим напором от 50 до 350 бар легко просачиваются по микрозазорам резьбовой спирали.

Попытка использовать для герметизации жидких сред обычные крепежные шайбы или сантехническую фум-ленту в силовых узлах быстро приводит к потере герметичности. Под воздействием пульсаций давления и нагрева полимерный уплотнитель выдавливается, а стальная оцинкованная шайба не обладает достаточной пластичностью для микродеформации в посадочной канавке.

Промышленным стандартом надежного контактного уплотнения торцевых резьбовых стыков выступают пластичные металлические кольца — шайбы уплотнительные по стандарту DIN 7603 (и их отечественные аналоги по ГОСТ 19752-84). Разберем, как грамотно подобрать материал уплотнительного кольца, рассчитать момент затяжки и избежать скрытых утечек на объектах Алматы и регионов Казахстана.

Форм-факторы уплотнительных шайб по DIN 7603: типы A, B и C

Стандарт DIN 7603 регламентирует геометрические параметры и конструктивное исполнение деформируемых металлических прокладок для трубных штуцеров и резьбовых пробок. В зависимости от профиля сечения шайбы делятся на три базовые группы, каждая из которых решает свои гидродинамические задачи.

  • Форма A (плоские цельнометаллические кольца): самое распространенное исполнение с прямоугольным поперечным сечением. При затяжке плотно сжимается между торцом штуцера и привалочной плоскостью корпуса, сглаживая микронеровности металлообработки.
  • Форма B (пустотелые кольца с наполнителем): изготавливаются из тонкостенной металлической оболочки, заполненной термостойким неметаллическим сердечником. Обеспечивают высокую эластичность при малых моментах затяжки.
  • Форма C (волнообразные и свернутые кольца): пустотелые металлические кольца свернутого профиля. Обладают эффектом объемного пружинения, компенсируя термические расширения в узлах с циклическим нагревом.

Для большинства штуцеров гидросистем экскаваторов, погрузчиков и буровых станков стандартом является плоская форма А, гарантирующая монолитное сопротивление срезу при пиковых скачках давления.

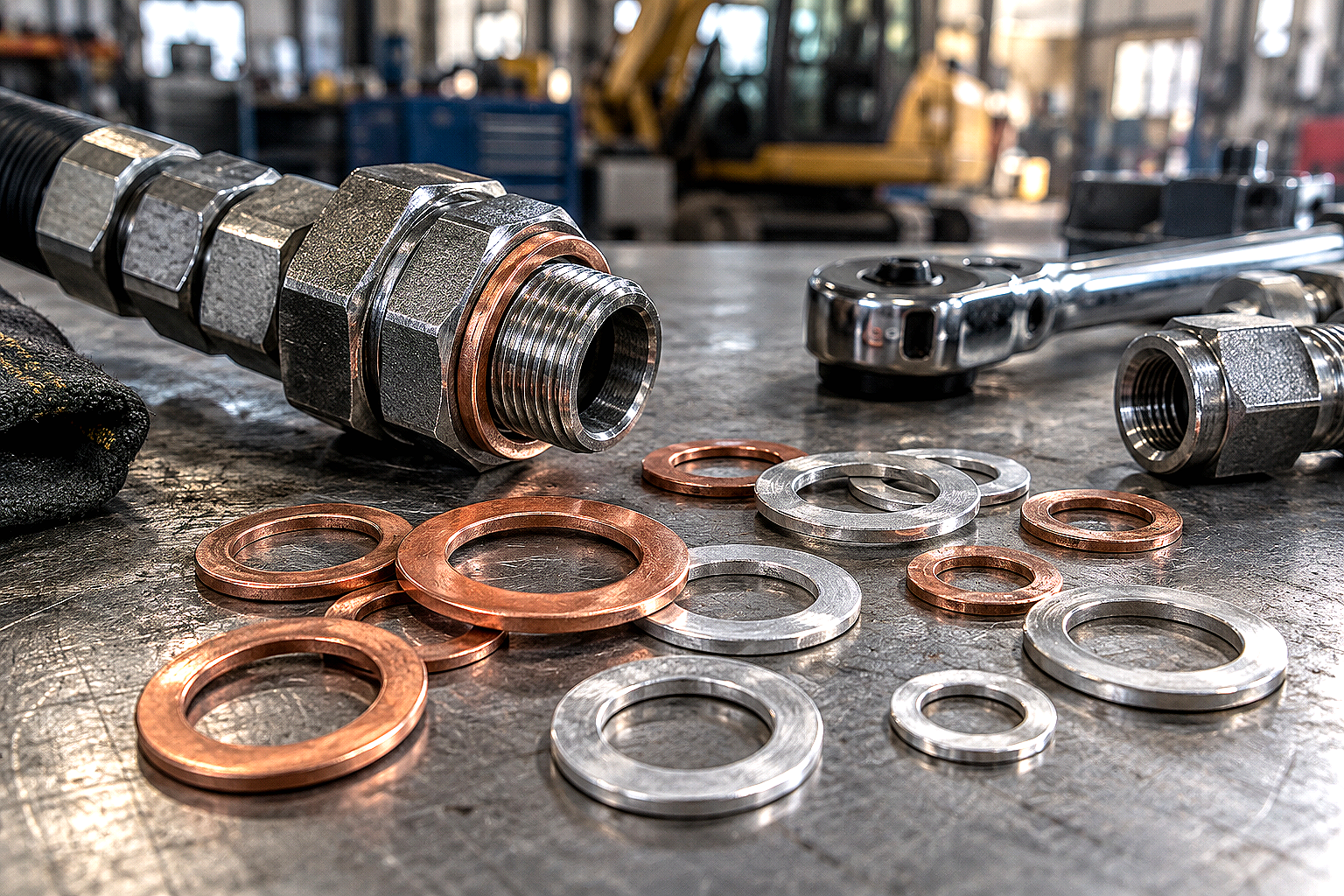

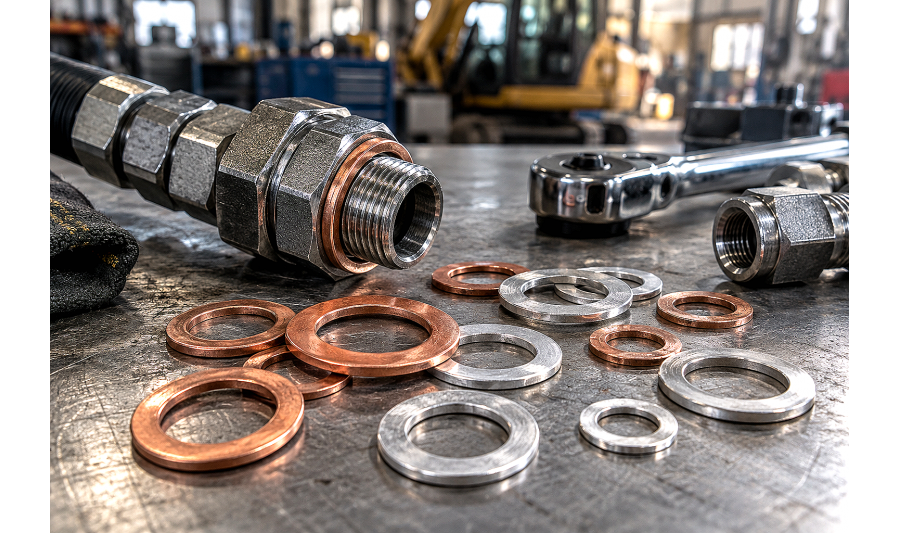

Медь или алюминий: критерии выбора металла

Главное физическое свойство уплотнительного металлического кольца — контролируемая пластическая деформация при сжатии без разрушения структуры металла. Медь и алюминий обладают разной пластичностью, электрохимическим потенциалом и температурной стойкостью.

Медные уплотнительные шайбы изготавливаются из раскисленной меди марок М1М или Cu-DHP в мягком (отожженном) состоянии. Медь выдерживает нагрев до +300...+350 °C и давление гидросистем свыше 400 бар, что делает ее стандартом для форсунок Common Rail, тормозных контуров и турбокомпрессоров.

Алюминиевые уплотнительные шайбы производятся из мягкого технического алюминия марки АД1М. Алюминий мягче меди, поэтому требует меньшего момента затяжки ключом для достижения герметичности, однако его предельная рабочая температура ограничена отметкой +150...+180 °C.

Таблица параметров и применяемости уплотнительных шайб DIN 7603

Материал шайбы Предельное давление, бар Рабочая температура, °C Материал сопрягаемого корпуса Типовые узлы спецтехники и оборудования
Медь отожженная (М1М) до 450 -200 ... +350 Чугун, легированная сталь Топливные форсунки, штуцеры ТНВД, турбины, тормозные шланги
Алюминий мягкий (АД1М) до 200 -70 ... +180 Алюминиевые сплавы, силумин, дюраль Масляные поддоны ДВС, корпуса КПП, пневмораспределители, редукторы
Медь с графитовым наполнением до 300 -50 ... +400 Жаропрочные стали, чугун Выпускные коллекторы, паровые клапаны, котельное оборудование

Защита от гальванической коррозии в легкосплавных корпусах

Одна из частых ошибок автомехаников и снабженцев при комплектации запчастей для импортной спецтехники — установка медных шайб под сливные пробки алюминиевых картеров и блоков гидрораспределителей.

Медь и алюминий образуют активную гальваническую пару с большой разностью электрохимических потенциалов (более 1,5 В). В условиях сырости и дорожной соли алюминиевый сплав вокруг медной шайбы быстро превращается в порошкообразный оксид, полностью разрушая резьбовое гнездо картера.

Для всех алюминиевых и дюралевых корпусов необходимо применять исключительно алюминиевые уплотнительные кольца DIN 7603. Медные прокладки допустимы только в чугунных и стальных сопряжениях.

Подробнее о поведении дюралюминиевых сплавов в гидрокомпонентах и особенностях монтажа стальных крепежных шайб читайте в наших профильных технических обзорах.

Технология правильного монтажа и регламент отжига меди

При затягивании резьбового штуцера контактное давление должно распределяться строго параллельно торцевой плоскости. Любой перекос детали вызывает одностороннее сжатие шайбы и образование сквозного клиновидного микроканала.

  • Очистка посадочной площадки: перед установкой нового кольца торец бобышки и плоскость фланца очищаются от старой стружки, нагара и забоин. Глубокие круговые риски требуют торцевания зенкером.
  • Контроль затяжки: штуцер затягивается динамометрическим ключом в соответствии с расчетным моментом для данного диаметра резьбы. Чрезмерная перетяжка вызывает радиальное расплющивание шайбы и срез резьбы в корпусе.
  • Недопустимость повторного монтажа без подготовки: при первом обжатии кристаллическая решетка меди испытывает механический наклеп (нагартовку) и теряет пластичность. Повторно затянутая б/у шайба не сможет повторно деформироваться и даст течь.

Если в полевых условиях нет возможности заменить медное кольцо на новое, выполняют восстановительный термический отжиг. Медную шайбу нагревают газовой горелкой до вишнево-красного свечения (+600...+650 °C) и мгновенно охлаждают в емкости с водой. Металл полностью восстанавливает исходную пластичность и мягкость.

Комплексные поставки уплотнительного крепежа от АТЛАНТ Snab City

Компания АТЛАНТ Snab City поставляет широкий сортамент уплотнительного крепежа, медного проката и соединительной арматуры для предприятий тяжелого машиностроения, сервисных центров спецтехники и промышленных предприятий Казахстана.

На наших складах в Алматы поддерживается постоянный запас уплотнительных медных и алюминиевых шайб метрических и дюймовых стандартов (внутренний диаметр от 4 до 60 мм), а также заготовок из тягового медного круга и высокопрочного резьбового крепежа.

Мы обеспечиваем прямые поставки сертифицированных метизов по ГОСТ и DIN, оперативную комплектацию сборных заявок и быструю доставку во все регионы Республики Казахстан автомобильным и железнодорожным транспортом.

FAQ: Ответы на частые вопросы инженеров и снабженцев

Можно ли использовать медную уплотнительную шайбу повторно без термообработки?

Категорически не рекомендуется. В процессе первого обжатия медь испытывает деформационное упрочнение (наклеп). Повторная затяжка нагартованного кольца требует полуторного момента усилия и не гарантирует герметичности из-за сформированных ранее отпечатков старых микронеровностей. Повторное использование допустимо только после отжига с нагревом до +600 °C и закалкой в воде.

Почему нельзя ставить медные кольца на алюминиевые поддоны двигателей?

Медь и алюминий при контакте образуют гальваническую пару с высокой разностью потенциалов. В присутствии влаги и солей алюминиевый металл картера выступает анодом и интенсивно разрушается электрохимической коррозией, что приводит к необратимой порче резьбового гнезда сливной пробки.

Чем шайбы DIN 7603 Form A отличаются от стандартных плоских шайб DIN 125?

Шайбы DIN 125 являются крепежными элементами из твердой конструкционной стали и служат исключительно для распределения механического давления под головкой болта. Шайбы DIN 7603 Form A изготавливаются из мягких цветных металлов (отожженная медь, мягкий алюминий) с калиброванными размерами под посадочные шейки штуцеров и предназначены для пластической гидроизоляции стыка.

Какая максимальная температура допустима для алюминиевых шайб?

Рабочий диапазон мягких алюминиевых шайб ограничен температурой +150...+180 °C. При нагреве свыше +200 °C алюминий подвергается температурной ползучести, ослабляя затяжку резьбового узла. Для высокотемпературных контуров (магистрали турбокомпрессоров, форсунки) применяют исключительно медь.

Вывод

Грамотный выбор уплотнительных шайб по стандарту DIN 7603 защищает гидравлические и топливные системы спецтехники от падения давления, завоздушивания и дорогостоящих простоев оборудования. Соблюдение правила электрохимической совместимости металлов и правильный расчет момента затяжки гарантируют полную герметичность узлов в тяжелых климатических условиях Казахстана.
