Стыковка разнородных труб при ремонте наружных водопроводов, подключении насосных станций и замене аварийных участков в Алматы часто превращается в сложную инженерную задачу. В траншее нередко сходятся старая стальная труба с коррозией, серый чугун и новая полиэтиленовая труба ПЭ 100. Сварить разнородные материалы невозможно, а нарезка резьбы на хрупком чугуне или истонченной стали приводит к растрескиванию стенки.

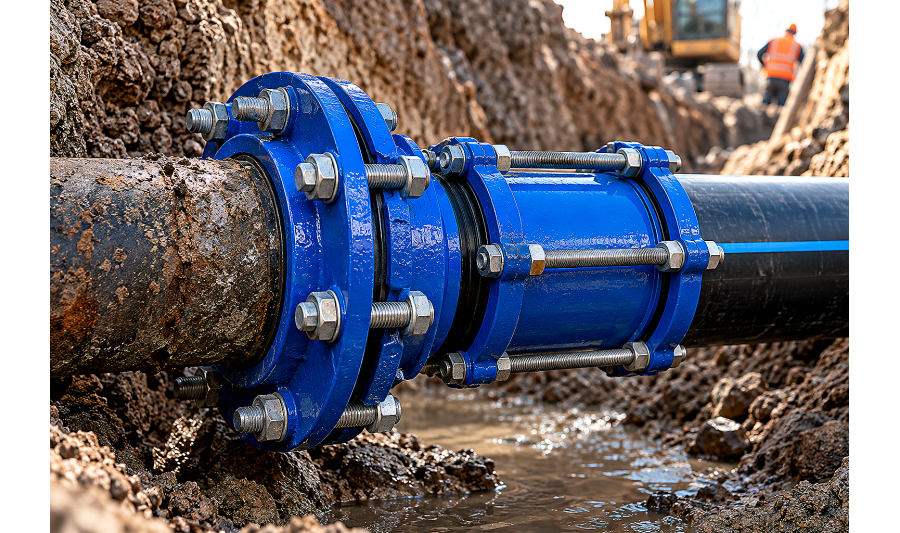

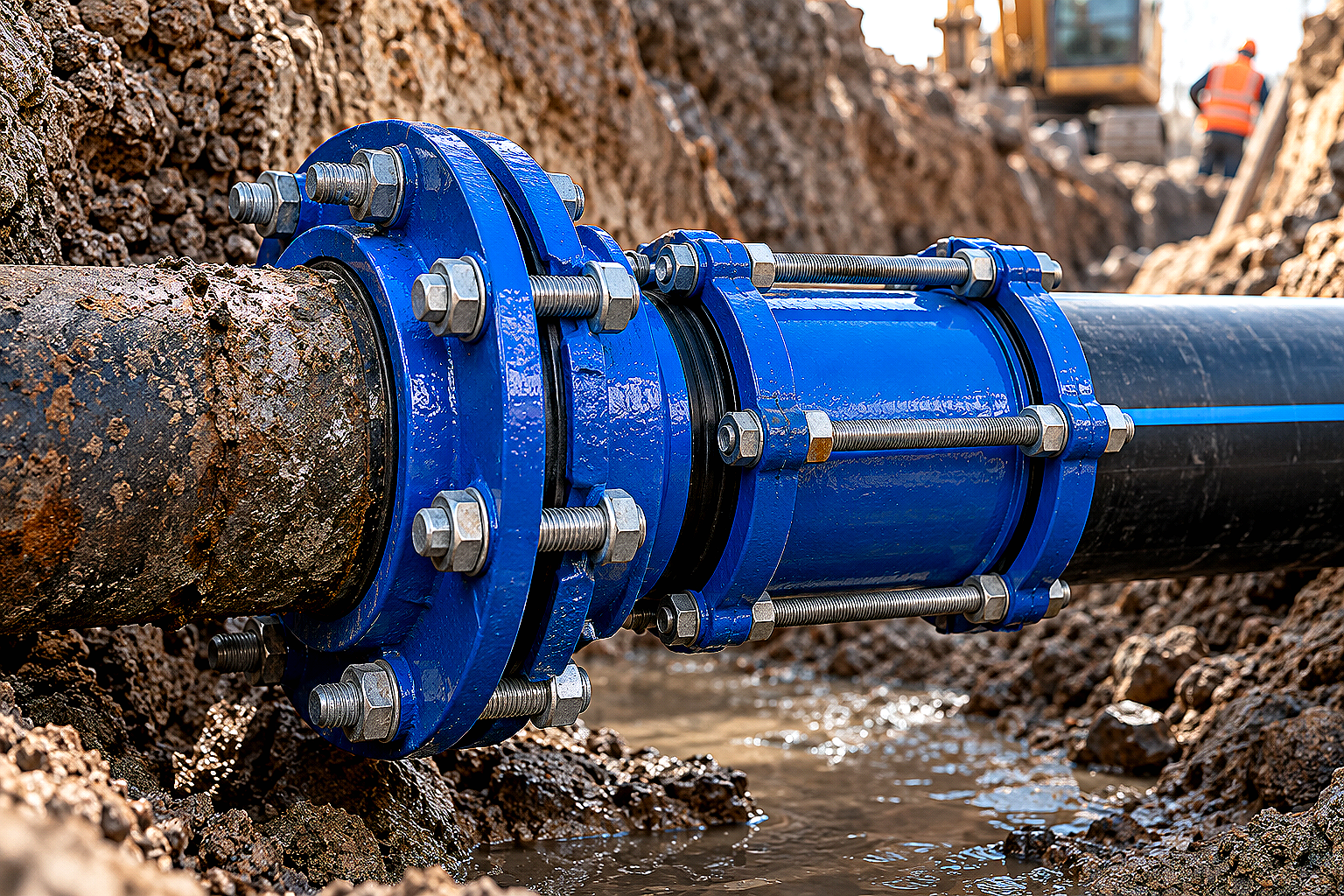

Традиционная приварка стальных патрубков требует осушения магистрали, раскопки широкого котлована для сварочного поста и согласования огневых работ. Если в траншее сочится грунтовая вода, сварной шов дает поры и шлаковые раковины. В таких условиях стандартом бессварного ремонта и монтажа водоканалов Казахстана выступают универсальные обжимные узлы: фланцевые адаптеры ПФРК и соединительные муфты ДРК.

Конструктивные отличия адаптеров ПФРК и муфт ДРК

Оба типа арматуры работают по принципу механического радиального обжатия гладкого конца трубы эластомерным уплотнением. Однако они решают разные монтажные задачи в трубопроводной системе:

  • Адаптер фланцевый ПФРК (патрубок фланцевый раструбный компенсационный): имеет с одной стороны стандартный ответный фланец по ГОСТ 33259-2015 или EN 1092-1, а с другой — обжимную раструбную муфту. Служит для присоединения гладкого конца стальной, чугунной или асбестоцементной трубы к фланцевой задвижке, затвору, обратному клапану или пожарному гидранту;
  • Муфта соединительная ДРК (двойной раструб компенсационный): представляет собой двухсторонний обжимной цилиндр с двумя нажимными фланцами и уплотнительными манжетами. Используется для прямого бессварного соединения двух гладких концов труб одинакового или близкого наружного диаметра (сталь–сталь, сталь–чугун, чугун–ПЭ).

Корпуса качественных адаптеров ПФРК и муфт ДРК отливают из высокопрочного чугуна с шаровидным графитом ВЧШГ (GGG40 / GGG50). В отличие от серого чугуна, ВЧШГ обладает высокой ударной вязкостью и пластичностью. Это предотвращает раскол корпуса при затяжке болтов и подвижках грунта в сейсмоопасных предгорьях Алматы.

Диапазон обжима и подбор типоразмера под наружный диаметр

Главная ошибка снабженцев при заказе адаптеров — ориентация исключительно на номинальный условный проход (Ду/DN). Трубы из разных материалов при одинаковом Ду 100 или Ду 200 имеют существенно различающийся фактический наружный диаметр (Dн).

Например, стальная прямошовная электросварная труба Ду 150 имеет наружный диаметр 159 мм, чугунная напорная труба ВЧШГ — 170 мм, а полиэтиленовая труба ПЭ 100 — 160 мм. Попытка натянуть узкодиапазонный адаптер для стали на чугунную трубу приведет к невозможности завести трубу в раструб.

Универсальные адаптеры ПФРК и муфты ДРК оснащаются широким диапазоном обжима (толерантностью) до 25–40 мм. Это позволяет одной позицией перекрывать все типы трубных материалов в пределах заданного калибра.

Таблица подбора адаптеров ПФРК и муфт ДРК по наружным диаметрам труб
Номинальный диаметр, DN (мм) Диапазон обжима Dн, (мм) Стальная труба Dн, (мм) Чугун ВЧШГ Dн, (мм) Труба ПЭ 100 Dн, (мм) Номинальное давление, PN (бар)
DN 50 59 – 73 60 / 57 66 / 68 63 16
DN 80 88 – 105 89 98 90 16
DN 100 107 – 128 108 / 114 118 110 / 125 16
DN 150 158 – 182 159 / 168 170 160 / 180 16
DN 200 218 – 244 219 222 225 16
DN 250 271 – 297 273 274 280 16
DN 300 315 – 349 325 326 315 16
DN 400 400 – 429 426 429 400 10 / 16
DN 500 500 – 532 530 532 500 10 / 16
DN 600 630 – 660 630 635 630 10 / 16

Уплотнительные манжеты: EPDM против NBR

Герметичность узла обеспечивает массивная конусная или ступенчатая эластомерная прокладка. При затягивании шпилек нажимной фланец вдавливает прокладку в зазор между корпусом муфты и стенкой трубы, создавая равномерное радиальное давление по всей окружности.

При заказе важно учитывать химический состав перекачиваемой среды:

  • Этиленпропиленовый каучук (EPDM): стандарт для питьевого и технического водоснабжения, систем пожаротушения и сточных вод с температурой от -20 °C до +110 °C. Устойчив к озону, ультрафиолету и хлорированной воде;
  • Нитрильный каучук (NBR): применяется на напорных сетях канализации с присутствием нефтепродуктов, жиров, индустриальных масел и стоков промышленных предприятий с температурой до +80 °C.

Антикоррозийное покрытие корпуса должно быть выполнено порошковым эпоксидным составом толщиной не менее 250 мкм, нанесенным электростатическим методом с последующим запеканием. Такое покрытие защищает чугун от блуждающих токов и агрессивных солончаковых грунтов без дополнительной гидроизоляции.

Специфика монтажа на полиэтиленовые трубы (ПЭ 100)

Полиэтилен обладает выраженной пластической деформацией и хладотекучестью под постоянной статической нагрузкой. Если зажать гладкий конец ПЭ-трубы стандартным адаптером ПФРК, стенка трубы под давлением манжеты со временем сомнется внутрь, и соединение потеряет герметичность.

Для надежного монтажа ПФРК и ДРК на полиэтиленовые трубы соблюдают обязательные правила:

  1. Установка распорной втулки (гильзы жесткости): внутрь конца ПЭ-трубы обязательно запрессовывается тонкостенная втулка из нержавеющей стали. Она создает жесткий внутренний каркас и не дает стенке полиэтилена просесть под усилием обжима;
  2. Применение адаптеров с фиксирующим кольцом (обжим с фиксацией от продольного сдвига): для напорных полиэтиленовых магистралей используют модификации ПФРК с латунными или нержавеющими зубчатыми сегментами. При затяжке зубья врезаются в наружный слой ПЭ-трубы, предотвращая ее выскальзывание из раструба под действием осевых усилий от гидравлического давления.

Пошаговый регламент монтажа адаптера ПФРК в траншее

Сборка узла не требует специализированного гидравлического инструмента и выполняется двумя слесарями с помощью накидных или трещоточных ключей:

  1. Подготовка торца трубы: труба отрезается под прямым углом (отклонение не более 3–5°). Наружная поверхность на длину раструба очищается от грязи, остатков старой изоляции, ржавчины и заусенцев до чистого металла или пластика;
  2. Нанесение монтажной метки: маркером отмечается проектная глубина захода трубы в корпус адаптера с учетом компенсационного температурного зазора (обычно 10–15 мм от внутреннего упора);
  3. Смазка и центровка: уплотнительная манжета и наружная стенка трубы смазываются силиконовой или мыльной смазкой. Адаптер надевается на трубу без перекосов. Допустимое угловое отклонение осей для большинства муфт составляет до 3–4° в каждую сторону, что компенсирует просадку грунта;
  4. Стыковка фланца: фланцевая часть ПФРК соединяется с фланцем арматуры через стандартную прокладку и стягивается болтами;
  5. Крестообразная затяжка шпилек: стяжные шпильки обжимного фланца затягиваются крест-накрест динамометрическим ключом в 2–3 прохода с расчетным моментом (обычно 60–80 Н·м для М12 и 90–120 Н·м для М16). Равномерность зазора между нажимным фланцем и корпусом контролируется штангенциркулем.

Частые ошибки при монтаже и как их избежать

  • Неравномерная односторонняя затяжка шпилек: приводит к перекосу нажимного фланца и неравномерному выдавливанию манжеты. Соединение дает течь при первых же гидравлических испытаниях;
  • Затяжка шпилек пневмогайковертом на максимуме: срывает резьбу оцинкованных шпилек или раскалывает чугунный прижимной фланец. Затяжка должна выполняться строго вручную динамометрическим ключом;
  • Отказ от опорных упоров на углах трассы: стандартные муфты ДРК без фиксирующих зубьев не удерживают осевое растягивающее усилие. На поворотах и тройниках напорных магистралей обязательно монтируют бетонные упоры;
  • Монтаж на овальную или сплющенную трубу: если отклонение от округлости превышает 2–3 мм, манжета не сможет компенсировать зазор. Перед монтажом овальность исправляют механическими калибраторами.

На центральном складе компании АТЛАНТ Snab City в Алматы поддерживается постоянный запас универсальных фланцевых адаптеров ПФРК, муфт ДРК и ремонтных свертных хомутов диаметрами от Ду 50 до Ду 600. Инженеры компании помогут точно подобрать диапазон обжима под фактический сортамент стальных, чугунных или полиэтиленовых труб вашего объекта, укомплектуют заказ чугунными задвижками 30ч39р, стальными фланцами и организуют оперативную доставку по городу и регионам Казахстана.

FAQ: частые вопросы снабженцев и монтажников

Можно ли использовать адаптер ПФРК для соединения чугунной трубы со стальной задвижкой?

Да, это прямое назначение адаптера ПФРК. Обжимная раструбная часть зажимает гладкий конец чугунной трубы (серого чугуна или ВЧШГ), а фланцевая часть стандартно стыкуется с фланцем стальной или чугунной задвижки по ГОСТ 33259-2015.

Чем отличается универсальная муфта ДРК от обжимной муфты типа Gebo?

Муфты типа Gebo используются преимущественно для внутренних сетей малых диаметров (Ду 15–50) на стальных трубах. Муфты ДРК из высокопрочного чугуна ВЧШГ предназначены для наружных магистральных сетей больших диаметров (Ду 50–600) и рассчитаны на эксплуатацию непосредственно в грунте под давлением до 16 бар.

Нужно ли снимать фаску на трубе перед установкой адаптера ПФРК?

Снятие небольшой фаски (под углом 15–30°) и зачистка наружных заусенцев обязательны. Острый край среза трубы без фаски может задрать или прорезать резиновую манжету при надевании корпуса адаптера в стесненных условиях траншеи.

Выдерживает ли муфта ДРК замерзание воды внутри трубопровода?

Эластомерная манжета EPDM обладает определенной упругостью и компенсирует небольшие радиальные расширения льда. Однако при полном промерзании напорной магистрали расширяющийся лед может выдавить трубу из раструба, поэтому подземные узлы закладывают ниже нормативной глубины промерзания грунта.

Вывод

Применение универсальных фланцевых адаптеров ПФРК и соединительных муфт ДРК сокращает время монтажа и аварийного ремонта наружных сетей водоснабжения в 3–4 раза. Отказ от сварочных постов, возможность компенсации угловых перекосов до 4° и надежное соединение разнородных труб (сталь, чугун, ПЭ 100) делают эти узлы незаменимыми при строительстве и модернизации инженерных коммуникаций в Алматы и по всему Казахстану.
