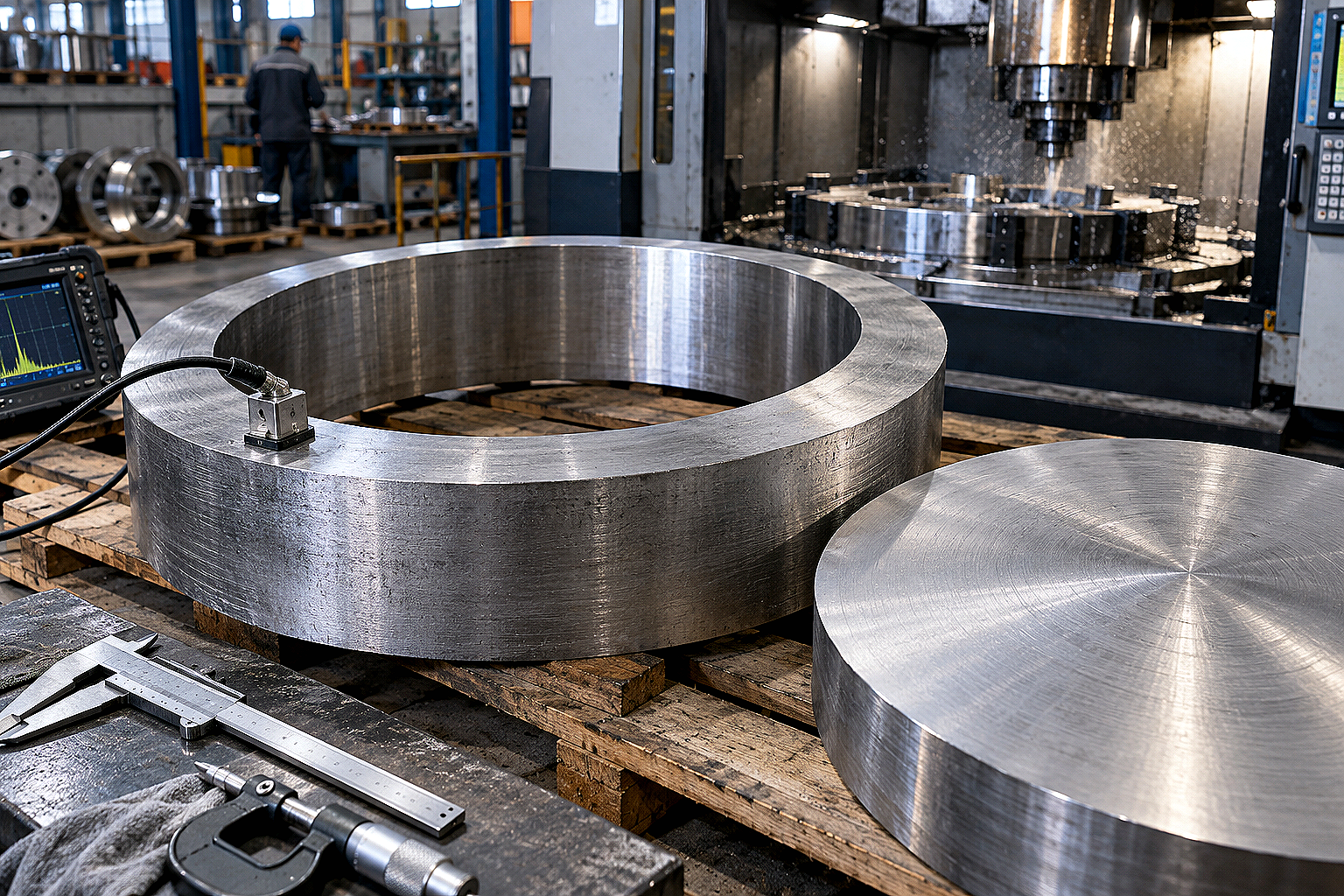

Изготовление корпусных фланцев высокого давления, роторов центрифуг, днищ гидрометаллургических автоклавов и деталей запорной арматуры на предприятиях Казахстана требует заготовок с повышенной конструктивной надежностью. В уранодобывающем секторе, на золотоизвлекательных фабриках и химических комбинатах Восточно-Казахстанской, Карагандинской и Павлодарской областей узлы оборудования работают в кипящих кислотах под давлением до 25–40 бар.

Попытка вырезать массивный фланец или крышку из толстого листа приводит к перерасходу дорогостоящего титана до 60% и создает риск скрытого расслоения металла. Свободная ковка и раскатка на кольцепрокатных станах формируют плотную мелкозернистую структуру с тангенциальным направлением волокон, исключая внутреннюю пористость литого слитка.

Марки титановых сплавов для поковок: ВТ1-0, ВТ6, ВТ20 и ОТ4

Свойства титановой поковки определяются химическим составом и фазовой структурой сплава по ГОСТ 19807-91. Подбор марки зависит от рабочей температуры, механических напряжений и агрессивности среды:

  • ВТ1-0 (технический титан, альфа-фаза): пластичный материал с чистотой титана не менее 99,2%. Отличается исключительной коррозионной стойкостью в окислительных средах, хлоридах и азотной кислоте при температурах до +300 °C. Предел прочности составляет 380–550 МПа;
  • ВТ6 (Ti-6Al-4V, альфа+бета сплав): высокопрочный деформируемый сплав с легированием алюминием (5,3–6,8%) и ванадием (3,5–5,3%). Предел прочности достигает 900–1100 МПа. Применяется для высоконагруженных роторов промышленных центрифуг, силовых валов и фланцев высокого давления;
  • ВТ20 (псевдо-альфа сплав): легирован алюминием, цирконием, ванадием и молибденом. Сохраняет высокую жаропрочность и сопротивление ползучести при длительном нагреве до +500 °C в проточных автоклавах;
  • ОТ4 и ОТ4-1: медно-марганцевые сплавы с повышенной технологической пластичностью при ковке и штамповке обечаек.

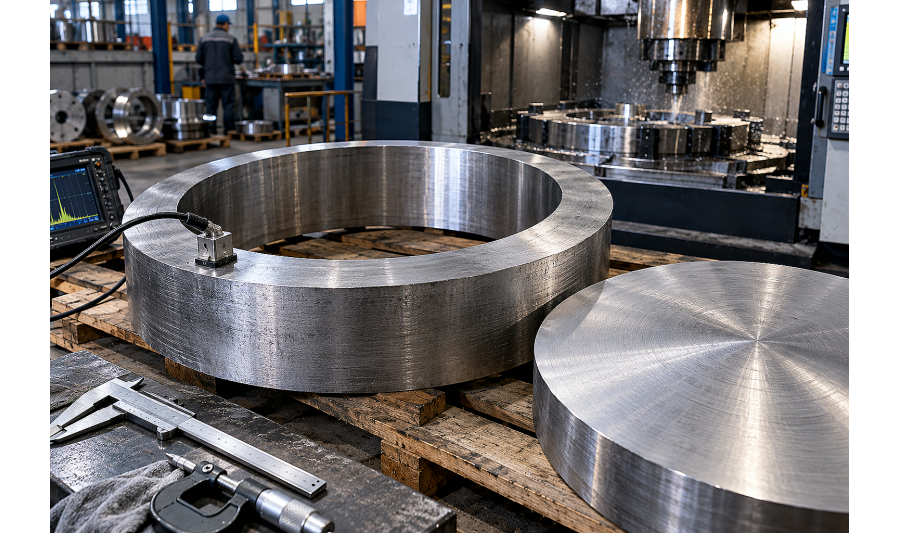

Типы поковок: раскатные кольца против кованых дисков

Геометрическая форма поковки определяет направление волокон деформации и коэффициент использования металла (КИМ) при механической обработке.

Для кольцевых деталей (фланцев, бандажей, обечаек) используют цельнокованые раскатные кольца. Процесс включает прошивку отверстия в заготовке с последующей раскаткой на кольцепрокатном стане. В результате волокна металла ориентируются строго по окружности кольца, что увеличивает сопротивление радиальному разрывному давлению на 25–30% по сравнению с вырезкой из плиты.

Для глухих крышек реакторов, рабочих колес насосов и мембран заказывают поковки дисков (сплошных или со ступицей). Осадка слитка на гидравлическом прессе с коэффициентом укова K ≥ 2,5 обеспечивает равномерную плотность металла по всей толщине детали.

Расчет припусков и допусков по ОСТ 1 90013-81

Титановые поковки поставляются с технологическими припусками на механическую обработку и предельными отклонениями размеров. Нормы регламентируются стандартом ОСТ 1 90013-81 («Поковки из титановых сплавов»).

Величина припуска зависит от габаритов заготовки, группы точности ковки и наличия альфированного (газонасыщенного) поверхностного слоя. При нагреве под ковку до 950–1050 °C титан активно поглощает кислород и азот из печной атмосферы, образуя хрупкую поверхностную корку толщиной 0,5–1,5 мм, которую необходимо полностью удалить при черновой обдирке.

Ориентировочные припуски на механическую обработку титановых поковок (ОСТ 1 90013-81)
Тип поковки Габаритный размер, мм Припуск на сторону, мм Допуск на размер, мм Рекомендуемый объем УЗК
Диск кованый (сплошной) Ø 150 – 300, H до 100 4,0 – 6,0 ± 3,0 100% по объему, класс 1
Диск кованый крупный Ø 300 – 600, H до 200 6,0 – 9,0 ± 4,5 100% по объему, класс 1
Кольцо раскатное тонкостенное Dнар 200 – 500, S стенки 25–50 4,5 – 6,5 ± 3,5 100% радиальный контроль
Кольцо раскатное массивное Dнар 500 – 1200, S стенки > 50 7,0 – 11,0 ± 5,0 100% радиальный + торцевой
Прямоугольная плита (блок) L до 600, B до 400, H до 150 5,0 – 8,0 ± 4,0 100% по трем плоскостям

Ультразвуковой контроль (УЗК) и термообработка

Титановые поковки для ответственных производств подлежат обязательному сплошному неразрушающему контролю. Проверка эхо-импульсным ультразвуковым методом выявляет внутренние раковины, несплошности, включения вольфрама от электродов и скопления газовых пор диаметром от 0,5–0,8 мм.

После ковки поковки подвергаются термической обработке:

  • Вакуумный рекристаллизационный отжиг: нагрев до 680–780 °C с выдержкой и медленным охлаждением. Снимает внутренние напряжения после деформации и предотвращает коробление детали при последующем фрезеровании;
  • Закалка со старением (для ВТ6): закалка в воде с 900–930 °C с последующим старением при 500–550 °C (выдержка 4–6 часов). Повышает предел текучести и твердость готового изделия до 34–38 HRC.

Особенности токарной и фрезерной обработки титана на ЧПУ

Низкая теплопроводность титана (в 4–5 раз ниже стали) приводит к концентрации тепла на режущей кромке резца. Это требует соблюдения специализированных режимов резания:

  • Скорость резания для сплава ВТ6 составляет 35–55 м/мин при черновом точении и 60–85 м/мин при чистовом;
  • Подача инструмента выдерживается в пределах 0,15–0,30 мм/об. Занижение подачи приводит к трению и мгновенному наклепу заготовки;
  • Применяют твердосплавные пластины групп VK8, ВК6ОМ или мелкозернистые сплавы с покрытием TiAlN/AlCrN с острыми полированными передними гранями;
  • Обязательна непрерывная подача водорастворимой СОЖ под давлением от 10–20 бар непосредственно в зону резания. Запрещено использовать охлаждающие жидкости с содержанием хлора, вызывающие коррозионное растрескивание титана под напряжением.

Для комплексных инженерных узлов поковки комбинируют с другими видами проката: прочные валы вытачивают из титанового круга ВТ6 и ВТ1-0, а корпусные обечайки и защитные экраны изготавливают из титанового листа ВТ1-0. При проектировании кованых узлов общего назначения также учитывают методику расчета, аналогичную стальным круглым поковкам по ГОСТ 8479-70.

Чек-лист входного контроля титановых поковок для снабженца

  1. Сверка сертификата завода-изготовителя: проверка номера плавки, химического состава по ГОСТ 19807-91 и механических свойств (временное сопротивление, относительное удлинение, ударная вязкость KCU);
  2. Акт УЗК-дефектоскопии: подтверждение 100% сплошности металла по соответствующему классу ОСТ или ТУ;
  3. Замер фактических припусков: контроль наружного и внутреннего диаметра, высоты и стрелы прогиба поверочной линейкой и штангенциркулем;
  4. Осмотр поверхности: отсутствие зажимов, закатов, глубоких ковочных трещин и следов грубого окисления окалиной.

FAQ

Чем раскатное титановое кольцо надежнее кольца, вырезанного гидроабразивом из плиты?

При раскатке на кольцепрокатном стане структура металла деформируется по круговой траектории. Волокна ориентируются вдоль окружности кольца, что исключает анизотропию свойств и повышает стойкость к внутреннему гидравлическому давлению на 25–30%. При вырезке из плиты часть волокон неизбежно перерезается поперек, создавая концентраторы напряжений.

Как определить глубину альфированного слоя на поковке перед мехобработкой?

Глубина газонасыщенного альфированного слоя зависит от температуры и времени нагрева в ковочной печи. Обычно она составляет от 0,5 до 1,5 мм. Первый черновой проход резца должен выполняться на глубину не менее 2,0–2,5 мм «под корку», чтобы твердый хрупкий слой не скалывал режущую кромку твердосплавной пластины.

Можно ли варить поковку из сплава ВТ6 с деталями из технического титана ВТ1-0?

Сварка разнородных титановых сплавов ВТ1-0 и ВТ6 допускается аргонодуговым способом (TIG) с использованием присадочной проволоки ВТ1-00св или СПТ-2. При этом зона термического влияния со стороны ВТ6 имеет повышенную склонность к закалке, поэтому готовый сварной узел требует обязательного отжига для снятия остаточных напряжений.

Какие требования предъявляются к транспортировке и хранению титановых поковок?

Поковки хранят в закрытых сухих складах на деревянных поддонах или стеллажах с резиновыми прокладками. Не допускается контакт титана со стальными стропами без защитных текстильных чехлов, а также складирование рядом со смазочно-охлаждающими жидкостями, содержащими соединения хлора и фтора.

Вывод

Заказ титановых раскатных колец и дисковых поковок с расчетными припусками по ОСТ 1 90013-81 позволяет сэкономить до 50% бюджета на дорогостоящем металле и гарантирует отсутствие внутренних дефектов в тяжелонагруженных узлах автоклавов и центрифуг.

Компания АТЛАНТ Snab City поставляет титановые поковки марок ВТ1-0, ВТ6, ВТ20 и ОТ4 со склада в Алматы и под заказ с заводским УЗК-контролем, полным комплектом паспортов качества и оперативной доставкой по всему Казахстану.
