Сооружение свайных фундаментов под многоэтажные жилые комплексы, транспортные развязки и мостовые опоры в Алматы и предгорных районах Казахстана сопряжено с проходкой высокоплотных галечниковых грунтов с включением гранитных валунов диаметром до 300–600 мм. Буровые станки тяжелого класса с крутящим моментом ротора от 150 до 450 кН·м передают разрушительные скручивающие и ударные усилия на породоразрушающий инструмент.

Ковшебуры (скальные и глиняные), непрерывные и секционные шнеки, а также колонковые буры (керноотборники) работают в условиях непрерывного истирания о кварцевый песок и скальную породу. Если сварить цилиндрический корпус инструмента из рядовой тонкой стали сомнительного происхождения, абразивная порода протирает обечайку за 2–3 рабочие смены, а днище вырывает при первом же заклинивании на крупном валуне.

Нагрузки и условия работы бурового инструмента в грунтах Казахстана

При бурении скважин диаметром от 600 до 1500 мм на глубину до 25–45 метров инструмент испытывает комплексное разрушающее воздействие. Корпус ковшебура или цилиндр колонкового бура воспринимает не только осевое гидростатическое вдавливание (до 20–40 тонн), но и мощное боковое трение о стенки скважины.

  • Абразивное истирание обечайки: взвесь мокрого гравийного отсева и песка циркулирует вдоль наружной стенки, истончая металл со скоростью до 1,5–3,0 мм за 100 метров проходки;
  • Динамические удары по режущей кромке: при вращении скального ковшебура зубья и заслонки днища встречают гранитные валуны, передавая ударные импульсы на сварные узлы крепления петель;
  • Кручение и сжатие реборд шнека: спиральные перья шнека поднимают на поверхность тонны слежавшегося грунта, работая на изгиб и истирание по внешней кромке пера;
  • Смятие зажима замка Келли-штанги: верхний переходной воротник воспринимает знакопеременный крутящий момент квадратного или шестигранного замка.

Попытка использовать для восстановления инструмента случайный металлопрокат приводит к аварийным ситуациям в забое. Обрыв днища ковшебура или разрыв обечайки колонкового бура на глубине 30 метров останавливает весь свайный участок и требует сложнейших аварийно-спасательных работ.

Выбор марок стали: Ст3сп, 09Г2С и 65Г

Для различных элементов бурового инструмента применяют комбинацию конструкционных низколегированных и пружинно-рессорных сталей. Правильный подбор металла обеспечивает баланс между вязкостью несущего каркаса и твердостью истираемых поверхностей.

Низколегированная конструкционная сталь 09Г2С по ГОСТ 19281-2014 — базовый материал для цилиндрических обечаек ковшебуров, колонковых снарядов и несущих труб шнеков. Она обладает высоким пределом текучести (до 325–345 МПа), сохраняет ударную вязкость при отрицательных температурах и отлично сваривается без образования закалочных микротрещин. Для тяжелонагруженных узлов целесообразно использовать горячекатаный лист для спецтехники.

Рессорно-пружинная сталь 65Г по ГОСТ 1577-93 применяется для изготовления сменных спиральных реборд скальных шнеков, защитных накладок заслонок и полос наружной футеровки ковшебуров. После закалки и среднего отпуска металл набирает твердость 45–52 HRC, что в 3–4 раза повышает стойкость к истиранию кварцитами по сравнению со сталью Ст3сп. Подробнее свойства износостойкого проката описаны в статье про горячекатаный лист 65Г.

Сравнительная таблица сталей для бурового инструмента свайных станков

Узел бурового инструмента Рекомендуемая марка стали Оптимальная толщина листа, мм Твердость HB / HRC Ключевое преимущество в забое
Обечайка ковшебура / колонкового бура 09Г2С (ГОСТ 19281-2014) 12 – 25 145 – 175 HB Высокая вязкость, стойкость к ударным трещинам при вальцовке
Поворотное днище и открывающиеся створки 09Г2С / 10ХСНД 20 – 40 160 – 210 HB Сопротивление статическому прогибу и вырыву шарниров
Спиральные реборды (перья) скальных шнеков 65Г / 30ХГСА 14 – 30 45 – 52 HRC (термообр.) Максимальная стойкость к абразивному истиранию гравием
Защитная наружная футеровка (бронеполосы) 65Г (закаленная) 10 – 16 48 – 54 HRC Предотвращение протирания основной несущей обечайки
Верхний фланец и воротник под Келли-замок 09Г2С / Ст45 25 – 50 180 – 225 HB Восприятие пикового крутящего момента ротора до 450 кН·м

Расчет толщины стенок и геометрия вальцовки обечаек

Толщину стенки цилиндрической обечайки подбирают исходя из диаметра бурового инструмента и категории грунта. Для глинистых и песчаных ковшебуров малого диаметра (600–800 мм) достаточна стенка 12–14 мм, тогда как скальные ковшебуры и колонковые буры диаметром 1000–1500 мм требуют обечайки толщиной от 16 до 25 мм.

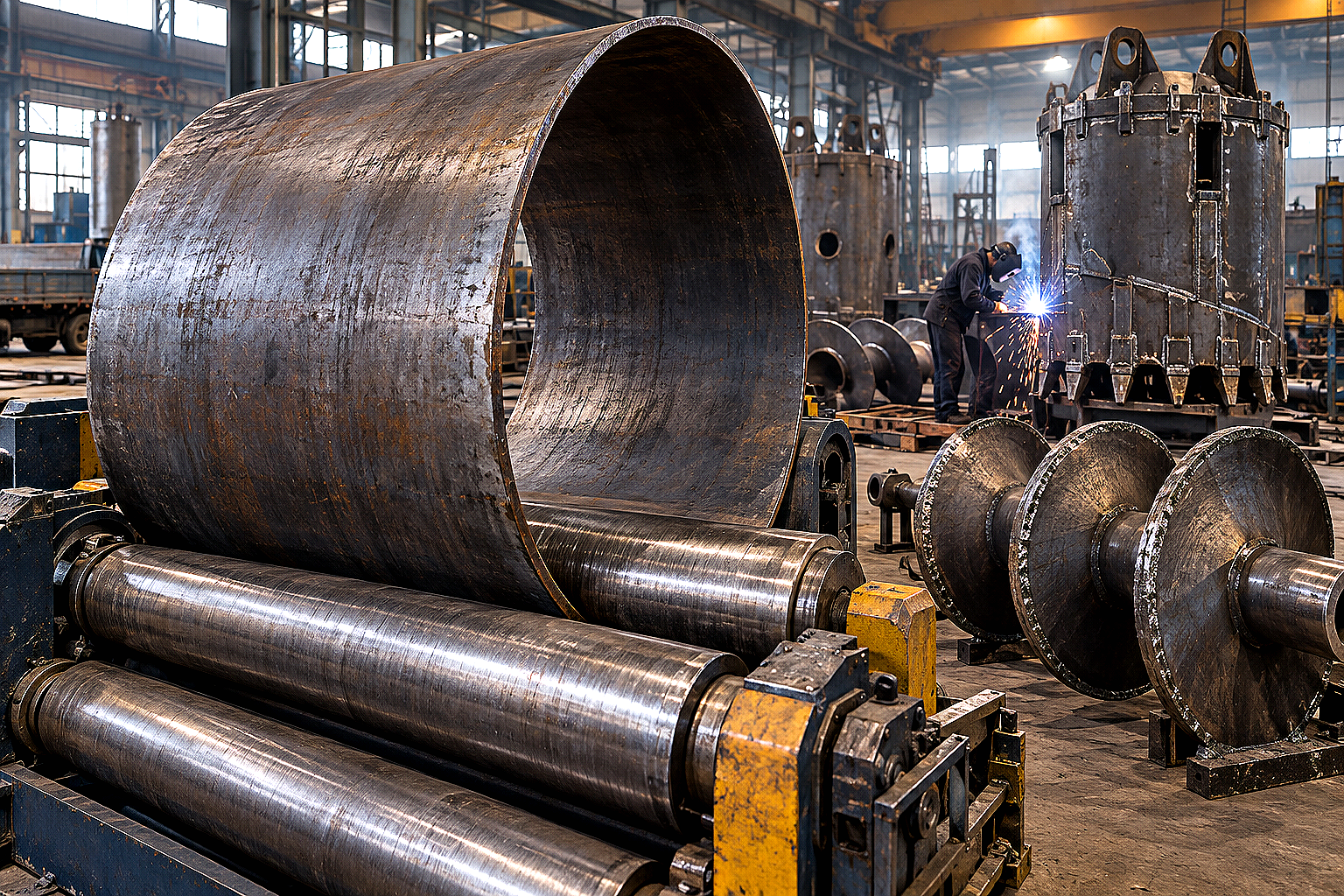

При изготовлении обечайки на четырехвалковых листогибочных станках критически важно учитывать направление прокатки листа. Продольная ось гибки должна располагаться поперек направления волокон проката, чтобы исключить риск микротрещин на наружной растянутой поверхности цилиндра. Перед гибкой торцы заготовки обязательно подвергают предварительному подгибу (пре-бендингу), исключая образование плоских прямых участков в зоне продольного стыка.

Раскрой секторов спиральных перьев шнеков выполняется на установках плазменной или гидроабразивной резки с последующей пространственной растяжкой на гидравлическом прессе под проектный шаг навивки. Грамотный раскрой металлопроката в размер минимизирует отходы дорогостоящей легированной стали.

Технология сварки и наплавки износостойких слоев

Сварка обечаек и днищ из стали 09Г2С выполняется полуавтоматическим методом (MIG/MAG) сплошной омедненной проволокой СВ-08Г2С в смеси защитных газов (80% Ar + 20% CO₂). При толщине металла свыше 16 мм обязательна двусторонняя X-образная разделка кромок с углом раскрытия 60° и притуплением 2 мм.

При приварке спиралей или накладок из стали 65Г к телу шнека из 09Г2С необходим предварительный подогрев зоны шва до температуры +200...+250 °C газовыми горелками. Для разнородного сварного соединения применяют аустенитные сварочные материалы (типа Св-10Х16Н25АМ6 или электроды Э-10Х25Н13Г2), предотвращающие образование хрупких закалочных структур в околошовной зоне.

Наружные зоны максимального износа (нижний пояс обечайки на высоту 200–400 мм и наружные кромки реборд) защищают защитной сеточной или спиральной наплавкой твердосплавными электродами (Т-590, Т-620) с карбидами хрома и вольфрама. Это создает защитный барьер, удерживающий минеральные частицы грунта в ячейках наплавки и формирующий эффект трения «грунт по грунту».

Чек-лист для снабженца: приемка металлопроката для бурового инструмента

  1. Проверка сертификата качества: обязательное наличие заводского сертификата с подтверждением класса сплошности листа по ГОСТ 22727-88 (класс 1 или 2);
  2. Ударная вязкость KCU/KCV: для стали 09Г2С требуются гарантированные значения ударной вязкости при температуре -40 °C (не менее 34 Дж/см²);
  3. Ультразвуковой контроль (УЗК): проверка толстолистового проката (от 20 мм) на отсутствие внутренних расслоений, исключающая отрыв слоев при циклическом кручении;
  4. Контроль разнотолщинности: отклонение по толщине листа по ГОСТ 19903-2015 не должно превышать ±0,8 мм для обеспечения идеальной цилиндричности при вальцовке;
  5. Состояние поверхности: отсутствие глубоких закатов, раковин и прокатных плен, способных стать концентраторами усталостных трещин при динамических ударах.

Опыт поставок и сервиса АТЛАНТ Snab City в Алматы

Компания АТЛАНТ Snab City обеспечивает строительные и машиностроительные предприятия Алматы и всего Казахстана сертифицированным горячекатаным листовым прокатом повышенной прочности. На нашем металлургическом складе в Алматы поддерживается постоянный запас толстолистовой стали марок 09Г2С, 65Г, 10ХСНД и Ст3сп толщиной от 10 до 50 мм в крупногабаритных форматах 1500×6000 и 2000×6000 мм.

Мы осуществляем высокоточный плазменный и газокислородный раскрой листового металла на станках с ЧПУ по чертежам заказчика, нарезаем спиральные секторы шнеков, развертки обечаек ковшебуров и опорные фланцы с последующей оперативной доставкой длинномерным автотранспортом на строительные площадки и ремонтные базы региона.

FAQ: частые вопросы инженеров и снабженцев

Почему нельзя изготовить весь ковшебур целиком из стали 65Г?

Сталь 65Г относится к высокоуглеродистым рессорно-пружинным сплавам с ограниченной свариваемостью. При вальцовке толстого листа 65Г велик риск образования продольных трещин, а в зонах сварных швов без дорогостоящей объемной термообработки формируются хрупкие закалочные структуры. Поэтому 65Г используют только для сменных защитных накладок и реборд, а несущую обечайку и силовой корпус изготавливают из пластичной и вязкой стали 09Г2С.

Какой зазор закладывать на вальцовку обечайки под конический ковшебур?

При раскрое развертки усеченного конуса для скального ковшебура расчетная длина дуги должна учитывать нейтральный слой деформации металла (коэффициент смещения нейтрального слоя x = 0,45–0,50 от толщины листа). Зазор под продольный сварной стык после сборки на прихватках должен составлять 2–3 мм для обеспечения полного провара корня шва.

Как защитить петли и замки днища ковшебура от самопроизвольного раскрытия в забое?

Проушины шарниров и защелки замка вырезают из горячекатаного листа стали 09Г2С толщиной не менее 30–40 мм с обязательной расточкой отверстий под закаленные пальцы из стали 40Х. Для предотвращения истирания корпус замка утапливают в специальную защитную нишу на стенке обечайки, закрывая его сменным броневым козырьком из стали 65Г.

Какая сталь лучше подходит для колонковых буров при разбуривании валунов — 09Г2С или 10ХСНД?

Для стандартных галечников оптимальна сталь 09Г2С. Однако если бурение ведется в тяжелых скальных породах высокой прочности (граниты, диабазы) с применением усиленных пневмоударников или резцов с вольфрамовыми вставками, сталь 10ХСНД обеспечивает более высокий предел текучести (до 390 МПа) и повышенную усталостную прочность при интенсивных вибрациях.

Вывод

Надежность и ресурс бурового инструмента свайных станков в тяжелых грунтах Казахстана зависят от комбинированного применения горячекатаного листа марок 09Г2С и 65Г, строгого соблюдения технологии вальцовки и качественной сварочной защиты кромок. Комплексная закупка сертифицированного листового металлопроката с услугами раскроя и доставки в АТЛАНТ Snab City в Алматы позволяет производственным цехам выпускать высокоресурсный буровой инструмент без риска аварийных поломок на объектах.
