Подземные дренажные емкости без подогрева (ЕП) и с трубчатым подогревателем (ЕПП) объемом от 5 до 100 м³ — ключевой элемент технологической инфраструктуры автозаправочных станций, нефтебаз, битумных терминалов, газокомпрессорных станций и промышленных предприятий Казахстана. Они предназначены для аварийного и регламентного слива светлых и темных нефтепродуктов, сбора конденсата, масел и технологических эмульсий.

В отличие от наземных вертикальных или горизонтальных резервуаров (РВС/РГС), подземная емкость подвергается воздействию внешнего гидростатического давления грунтовых вод и бокового давления массива грунта при полном отсутствии внутреннего избыточного давления среды. Если корпус емкости опорожнен, металлическая обечайка работает на чистое радиальное сжатие и смятие.

В условиях климата и геологии Алматинской области и регионов Казахстана (наличие плотных галечников, высокий уровень грунтовых вод весной, сезонное промерзание почвы до 1,2–1,5 м и сейсмические нагрузки до 9–10 баллов) ошибка в подборе марки стали или толщины проката приводит к потере устойчивости обечайки, овальности корпуса и разгерметизации сварных стыков.

Чем подземная емкость ЕП/ЕПП отличается от стандартного резервуара

Корпус емкости ЕП представляет собой горизонтальный цилиндрический сварной аппарат с коническими или эллиптическими днищами, снабженный двумя или более высокими технологическими горловинами (люками-лазами) для установки погружного полупогружного насоса типа НВ или АХП, уровнемеров, дыхательных клапанов и зачистки осадка.

  • Нагрузка на внешнее смятие: при глубине заложения нижней образующей емкости на 3,5–5,0 метров давление грунта и гидростатический напор воды снаружи могут достигать 0,05–0,08 МПа при нулевом давлении внутри осушенного бака;
  • Температурный диапазон грунта и продукта: в емкостях ЕПП для высоковязких мазутов или битумов встроенный трубный подогреватель разогревает среду до +60...+90 °C, создавая температурный перепад между горячим днищем и холодной внешней грунтовой стенкой;
  • Коррозионная агрессивность: наружная стенка контактирует с грунтовой влагой и блуждающими токами, а внутренняя — с подтоварной агрессивной сернистой водой и минерализованным осадком.

Выбор марки стали: почему 09Г2С вытесняет рядовую Ст3сп

Согласно требованиям ГОСТ 34347-2017 (ранее ГОСТ Р 52630-2012) «Сосуды и аппараты стальные сварные», выбор марки стали для подземных дренажных емкостей строго регламентируется минимальной температурой наиболее холодной пятидневки района строительства.

Для районов с расчетной зимней температурой наружного воздуха ниже -20 °C (Северный, Центральный, Восточный Казахстан, а также предгорные зоны Алматинской области) применение углеродистой стали Ст3сп/Ст3пс ограничено или полностью запрещено для ответственных сосудов с нефтепродуктами. Стандартом отрасли является низколегированная конструкционная сталь повышенной прочности марки 09Г2С (категории 12, 14 или 15 по ГОСТ 19281-2014 с гарантированной ударной вязкостью KCU при -40 °C и -70 °C).

В компании АТЛАНТ Snab City в Алматы на складе поддерживается постоянный сортамент листового проката 09Г2С толщиной от 4 до 25 мм с заводскими сертификатами, подтверждающими ударную вязкость и отсутствие внутренних расслоений по УЗК.

Параметр / ХарактеристикаСталь Ст3сп5 (ГОСТ 380-2005)Сталь 09Г2С-12/15 (ГОСТ 19281-2014)Сталь 10ХСНД (ГОСТ 19281-2014)
Предел текучести (толщина до 20 мм), МПа235–245325–345390–400
Минимальная температура стенки аппаратадо -20 °Cдо -40 °C / -70 °Cдо -70 °C (хладостойкая)
Свариваемость и чувствительность к перегревуБез ограничений, склонна к охрупчиванию шва на холодеОтличная, без подогрева при толщине до 25 ммХорошая, с контролем погонной энергии
Ударная вязкость KCU при -40 °C, Дж/см²Не нормируется (хрупкое разрушение)≥ 34–39≥ 49
Область применения в емкостях ЕП/ЕППЮжные регионы, глубина заложения до 2 м, водаНефтепродукты, сепараторы, АЗС по всему РКОсобо агрессивные грунты, повышенные диаметры

Инженерный расчет толщины обечаек и колец жесткости

Толщина стенки цилиндрической обечайки подземной емкости рассчитывается не по внутреннему давлению, а по условию устойчивости цилиндрической оболочки при действии внешнего равномерного давления по ГОСТ 34233.2-2017.

Для обеспечения расчетной устойчивости обечайки без чрезмерного утолщения листа (что привело бы к перерасходу металла и усложнению вальцовки) внутри или снаружи корпуса устанавливают кольца жесткости из стального горячекатаного уголка или швеллера. Это разбивает длинную цилиндрическую оболочку на короткие устойчивые секции.

Перед закупкой листа полезно изучить практические рекомендации по выбору толщины горячекатаного листа, а также подробное сопоставление свойств в материале про отличия марок стали Ст3 и 09Г2С для строительных конструкций.

  • Емкости ЕП-8 и ЕП-12,5 (диаметр 1600–2000 мм): толщина листа обечайки — 6–8 мм, толщина конических или эллиптических днищ — 8–10 мм;
  • Емкости ЕП-25 и ЕП-40 (диаметр 2400–2800 мм): толщина обечайки — 8–10 мм с шагом колец жесткости 1200–1500 мм, днища — 10–12 мм;
  • Емкости ЕП-63 и ЕП-100 (диаметр 3000–3200 мм): толщина листа обечайки — 10–12 мм, днища — 12–14 мм, усиленные опорные диафрагмы в зоне ложементов.

При раскрое заготовок под эллиптические днища важно учитывать запас на технологическую вытяжку и фланжирование, о чем подробно рассказано в руководстве по выбору горячекатаного листа для днищ емкостей.

Технология вальцовки, сборки обечаек и контроля сварных швов

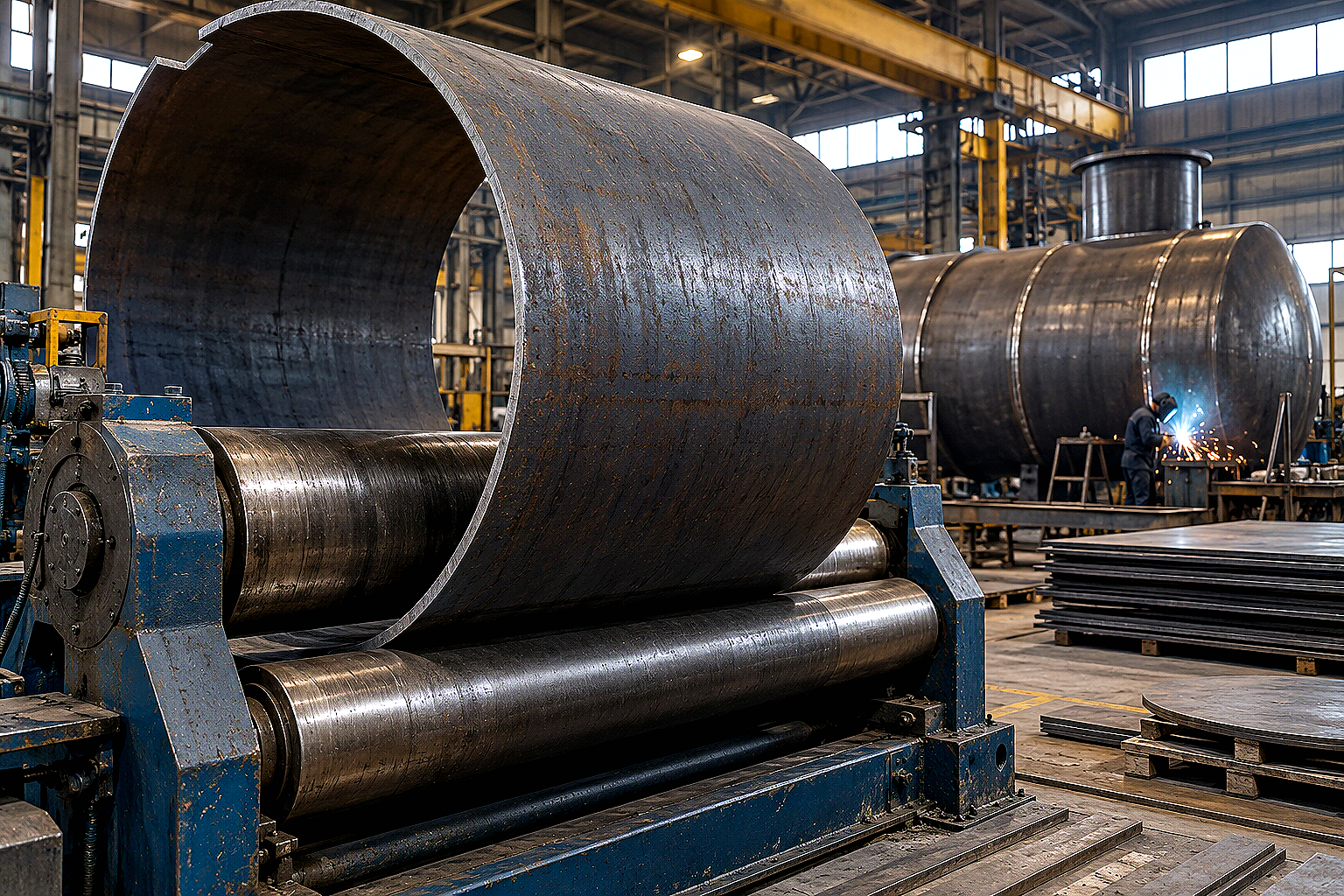

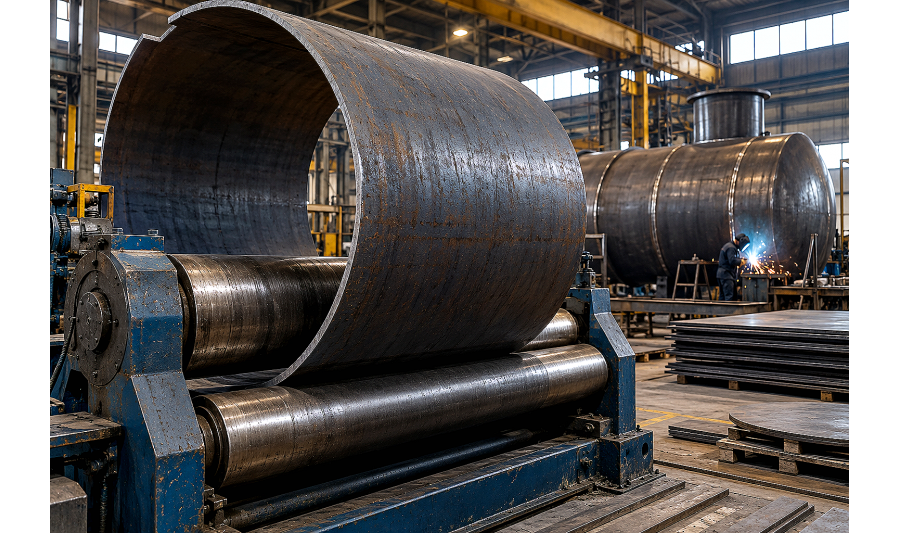

Изготовление корпуса подземной емкости выполняется из нескольких цилиндрических царг (обечаек), которые сгибаются на трех- или четырехвалковых листогибочных машинах из предварительно раскроенного листа.

Для качественной геометрии раскрой выполняется на станках плазменной или лазерной резки с разделкой фасок под сварку по ГОСТ 8713-79 или ГОСТ 5264-80. О тонкостях подготовки кромок и оборудования читайте в статье про газовую, плазменную и лазерную резку листа.

  1. Подгибка кромок: перед вальцовкой на кромкогибочном прессе или валках выполняется предварительная подгибка прямых концевых участков листа, чтобы на готовой царге не образовалось плоских «домиков» в зоне продольного сварного стыка;
  2. Сварка продольного шва: выполняется автоматической сваркой под слоем флюса (SAW) или полуавтоматом в смеси газов (MIG/MAG) с обязательным полным проваром корня и зачисткой усиления с внутренней стороны;
  3. Калибровка обечайки: после сварки царга повторно прокатывается на валках для устранения сварочных деформаций и достижения допустимой овальности (не более 1% от номинального диаметра);
  4. Стыковка царг: сборка кольцевых швов выполняется на роликовых стендах с фиксацией монтажными прихватками и контролем смещения кромок (не более 1,0–1,5 мм для листа толщиной 8–10 мм);
  5. Неразрушающий контроль: продольные и кольцевые сварные швы аппаратов ЕП/ЕПП подвергаются 100% визуально-измерительному контролю (ВИК) и ультразвуковой дефектоскопии (УЗД) или радиографическому контролю (РК) в объеме не менее 25–100% длины швов в зависимости от категории сосуда.

Гидроизоляция и защита от всплытия в грунтах Казахстана

Поскольку подземная емкость подвергается воздействию грунтовых вод, внешняя поверхность металлического корпуса после сварки, гидроиспытаний и пескоструйной очистки до степени Sa 2.5 покрывается защитной изоляцией весьма усиленного типа (ВУС).

Применяют многослойные битумно-полимерные мастики с армированием стеклотканью или эпоксидно-полиуретановые толстопленочные покрытия толщиной не менее 1,5–3,0 мм с контролем сплошности искровым дефектоскопом напряжением 5 кВ на мм толщины слоя.

Для предотвращения всплытия пустой емкости при сезонном подъеме грунтовых вод бак жестко фиксируется к монолитной железобетонной фундаментной плите с помощью оцинкованных стальных анкерных хомутов с резиновыми диэлектрическими прокладками.

Чек-лист входного контроля горячекатаного листа для емкостей ЕП

  • Сверка сертификата: марка стали 09Г2С, категория проката (12, 14 или 15), класс сплошности по УЗК (группа 1 или 2 по ГОСТ 22727-88 для сосудов под давлением);
  • Фактический замер толщины: микрометром в 4–6 точках по периметру листа (минусовой допуск не должен превышать нормы ГОСТ 19903-2015);
  • Осмотр поверхности: отсутствие прокатных плен, закатов, глубоких раковин и расслоений на торцевых кромках после заводской обрезки;
  • Хранение на складе: хранение на ровных деревянных брусках-подкладках без провисания и прямого контакта с грунтом, чтобы избежать коррозионных язв до нанесения защитного грунта.

Часто задаваемые вопросы (FAQ)

Можно ли использовать сталь Ст3сп для подземных емкостей ЕП в Алматы?

Для технических емкостей сбора дождевой воды или стоков при глубине заложения до 2 метров сталь Ст3сп допускается нормами, если температура стенки не опускается ниже -20 °C. Однако для емкостей сбора нефтепродуктов и бензина на АЗС и промышленных объектах проектные институты Казахстана закладывают исключительно сталь 09Г2С из-за повышенного предела текучести и хладостойкости.

Какая разница между емкостями ЕП и ЕПП?

Емкость ЕП — это аппарат без подогрева для легкоподвижных жидкостей (бензин, дизельное топливо, техническая вода, керосин). Емкость ЕПП оснащается внутренним трубчатым змеевиком из бесшовных стальных труб для циркуляции пара или термального масла, что предотвращает застывание мазута, масел и битумных эмульсий на дне резервуара.

Как рассчитать объем заказа листа с учетом отходов вальцовки?

При раскрое обечаек на каждую царгу закладывается технологический припуск 50–100 мм по длине развертки для предварительной подгибки кромок на валках и последующей торцовки. Средний коэффициент расхода листового металла при изготовлении корпуса цилиндрической емкости составляет 1,06–1,10 к теоретической массе аппарата.

Какую гидроизоляцию наносить на корпус подземной емкости?

Согласно СН РК и нормам пожарной безопасности, подземные резервуары покрывают защитной изоляцией весьма усиленного типа (ВУС). Используют двухкомпонентные эпоксидно-полиуретановые составы холодного отверждения либо битумно-полимерные мастики с армированием стеклохолстом общей толщиной от 2,0 до 4,5 мм.

Где купить горячекатаный лист 09Г2С для емкостей в Алматы?

Металлобаза АТЛАНТ Snab City в Алматы отгружает сертифицированный горячекатаный листовой прокат 09Г2С и Ст3сп в толщинах от 4 до 50 мм. Доступна резка в точный размер по картам раскроя заказчика (плазма, лазер, газ) и прямая доставка длинномерами и манипуляторами по Алматы и всему Казахстану.

Вывод

Надежность и безаварийный срок службы подземных дренажных емкостей ЕП и ЕПП зависят от правильного выбора конструкционного металла, точного расчета толщины обечаек на внешнее грунтовое сжатие и строгого соблюдения технологии вальцовки и сварки. Применение горячекатаного листа из стали 09Г2С гарантирует механическую прочность корпуса, устойчивость к сезонным подвижкам грунта и соответствие жестким нормам промышленной безопасности Республики Казахстан.

Для комплектации производственных заказов, подбора требуемой толщины проката и организации резки в размер обращайтесь к инженерам и менеджерам компании АТЛАНТ Snab City в Алматы.
