На канализационных очистных сооружениях (КОС), горно-обогатительных фабриках, цементных заводах, биогазовых комплексах и птицефабриках Казахстана перекачиваемые среды содержат волокна, песок, твердые включения и минеральный шлам. Если на такую магистраль установить стандартную клиновую задвижку или шаровой кран, тяжелые фракции мгновенно забьют подклиновое пространство корпуса.

При попытке закрыть стандартный клин донный карман заполняется спрессованным осадком, что не позволяет затвору сесть на место и приводит к срезу шпинделя от чрезмерного усилия. Для вязких жидкостей, пульпы с твердыми включениями, порошков и стоков с длинноволокнистым мусором промышленным стандартом является задвижка шиберная ножевая (шиберный ножевой затвор).

Острый скошенный нож из полированной нержавеющей стали буквально перерезает посторонние предметы в потоке и плотно прижимается к уплотнительному седлу, обеспечивая надежное перекрытие трубопровода без заклинивания.

Принцип работы и конструктивные отличия шиберных ножевых задвижек

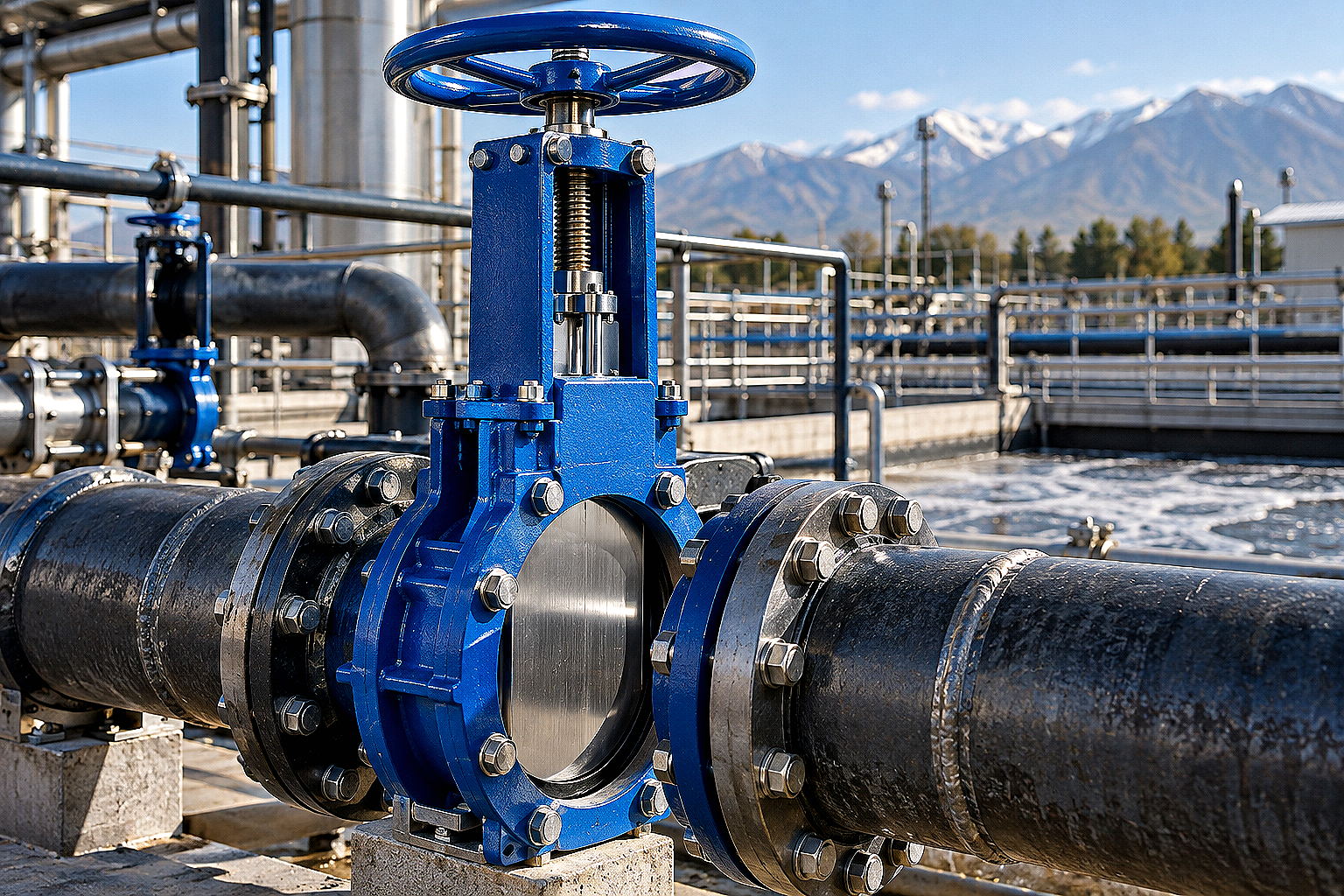

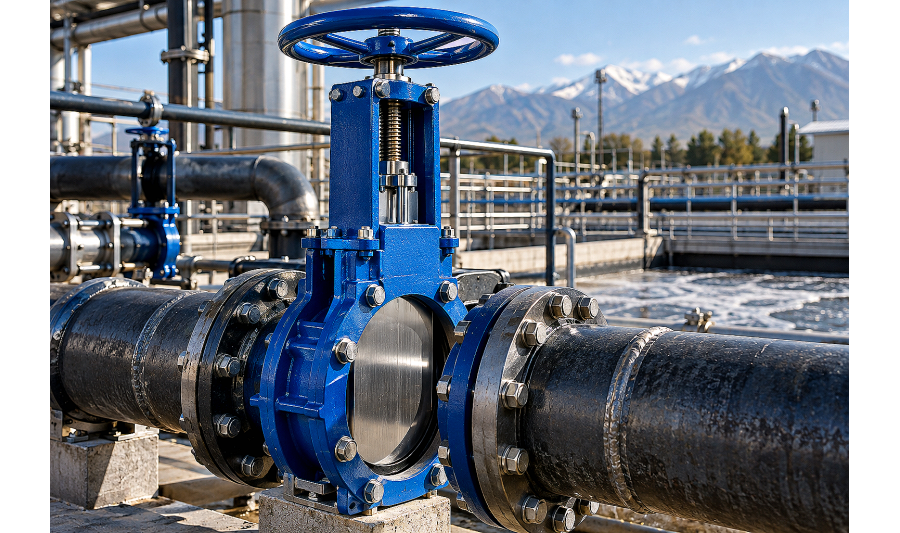

Шиберная ножевая задвижка состоит из плоского чугунного или нержавеющего моноблочного корпуса, подвижного лезвия (шибера-ножа), сальникового узла уплотнения по штоку и посадочного седла.

В отличие от классической задвижки, внутри корпуса ножевого затвора нет нижней застойной выемки. В открытом положении нижняя кромка ножа полностью выходит из проточной части, создавая прямолинейный гладкий канал с минимальным гидравлическим сопротивлением.

  • Однонаправленные задвижки (Uni-directional): рассчитаны на удержание давления рабочей среды только в одном направлении, указанном стрелкой на корпусе. Давление потока прижимает нож к уплотнительному седлу, усиливая герметичность, однако обратный подпор среды вызывает протечку через сальник;
  • Двунаправленные задвижки (Bi-directional): оснащены U-образным эластомерным уплотнением по всему периметру прохода, что гарантирует полную герметичность класса «А» независимо от направления движения потока;
  • Задвижки сквозного типа (Through-conduit): нож увеличенной длины имеет круглое сквозное отверстие. В открытом положении отверстие совпадает с проходом трубы, а при закрытии сплошная верхняя часть ножа отсекает поток, выталкивая остатки шлама наружу корпуса.

Материалы корпуса, ножа и уплотнений под рабочие среды

Срок службы шиберной задвижки зависит от стойкости ножа к абразивному износу и химической нейтральности эластомерного седла к перекачиваемому субстрату.

Для стандартных муниципальных сточных вод и ливневой канализации применяют корпуса из высокопрочного чугуна ВЧ50 (GGG50) с эпоксидным порошковым покрытием толщиной от 250 мкм, которое защищает металл от биокоррозии и влаги.

Для химических производств, кислых стоков и гидрометаллургических растворов на обогатительных комбинатах Восточного и Центрального Казахстана корпус отливают целиком из нержавеющей стали марки AISI 304 или кислотостойкой AISI 316.

Материал уплотнения Диапазон температур Совместимые среды и условия Ограничения применения
EPDM (этилен-пропилен) От -20 °C до +120 °C Хозяйственно-бытовые стоки, техническая вода, слабые кислоты, щелочные растворы очистных сооружений. Непригоден для масел, жиров, бензина, нефтепродуктов и растворителей.
NBR (нитрил) От -10 °C до +90 °C Жиросодержащие стоки мясокомбинатов, сточные воды с нефтепродуктами, масляные шламы, навозные стоки. Разрушается под действием сильных окислителей, озона и при нагреве свыше +95 °C.
FKM / Viton (фторкаучук) От -15 °C до +180 °C Высокотемпературные промышленные стоки, минеральные кислоты, агрессивная нефтехимия. Высокая стоимость, теряет эластичность при низких зимних температурах на открытом воздухе.
PTFE (фторопласт) От -30 °C до +200 °C Концентрированные кислоты, щелочи, пульпа с высокой химической активностью, фармацевтика. Низкая упругость при попадании крупных твердых камней, риск механического задира кромки.
Металл по металлу От -30 °C до +400 °C Горячая зола, цементный клинкер, сухой кварцевый песок, высокоабразивная рудная пульпа. Допускает регламентную капельную протечку (герметичность класса C или D по ГОСТ 9544).

Типы управления: штурвал, редуктор, пневматика и электропривод

Выбор механизма перемещения ножа определяется диаметром условного прохода (Ду) и требуемой скоростью перекрытия потока.

На малых диаметрах Ду 50–150 мм для ручного управления достаточно стандартного маховика (штурвала) с выдвижным или невыдвижным шпинделем. Начиная с калибра Ду 200–600 мм, сопротивление трения ножа об уплотнение возрастает до сотен килограммов, поэтому задвижку обязательно комплектуют коническим ручным редуктором.

Для автоматизированных станций водоочистки, дозирования пульпы и аварийных сбросов применяют пневмоцилиндры двустороннего действия или многооборотные электроприводы с фланцем стандарта ISO 5210.

Типичные ошибки при подборе и монтаже шиберных задвижек

На объектах Казахстана ошибки монтажников нередко приводят к заклиниванию ножа или выдавливанию сальниковой набивки при первом же заполнении системы.

  • Игнорирование направления стрелки потока на однонаправленных моделях: если смонтировать односторонний затвор обратной стороной, давление среды отожмет нож от седла, и жидкость хлынет через верхний сальник наружу;
  • Перекос и несоосность ответных фланцев: шиберный затвор монтируется между фланцами стяжными шпильками. При непараллельности фланцев стяжка деформирует корпус задвижки, зажимая лезвие в направляющих пазах;
  • Использование длинных болтов в глухих резьбовых отверстиях: болты упираются в дно резьбовых гнезд корпуса вокруг ножевого паза, не дожимая межфланцевую прокладку, что вызывает течь по фланцам;
  • Монтаж шпинделем вниз: установка задвижки маховиком или приводом ниже горизонтальной оси трубы приводит к скоплению твердого шлама в зоне сальникового блока и быстрому выходу из строя штока.

Чек-лист входного контроля и подготовки к монтажу

Перед установкой арматуры в магистраль проведите короткую инженерную проверку на площадке:

  1. Сверьте маркировку корпуса, давление Ру (PN 10/16) и марку стали ножа с проектной документацией;
  2. Проверьте плавность хода ножа, сделав 2–3 полных цикла открытия-закрытия штурвалом без заеданий;
  3. Осмотрите полированную поверхность ножа: на металле не должно быть задиров, рисок и окалины;
  4. Убедитесь в наличии компенсационных зазоров на трубопроводе, чтобы исключить передачу веса тяжелой трубы на корпус задвижки;
  5. Для надежного сопряжения узлов изучите правила монтажа в наших материалах: выбор стальных фланцев под давление, а также базовые принципы выбора клиновых задвижек для водопровода;
  6. Проконтролируйте сопутствующие параметры по гидам поворотные дисковые затворы баттерфляй и входной контроль трубопроводной арматуры.

Часто задаваемые вопросы (FAQ)

Чем шиберная задвижка отличается от обычной клиновой задвижки 30ч6бр или 30с41нж?

Клиновая задвижка перекрывает поток клином, который опускается в специальное донное углубление корпуса. При наличии песка, волокон или шлама это гнездо забивается, и клин не может опуститься до конца. Ножевая шиберная задвижка не имеет донного кармана: ее тонкий полированный нож скользит по уплотнению и разрезает любые твердые и волокнистые включения в потоке, гарантируя закрытие даже в густой пульпе.

Можно ли использовать шиберную ножевую задвижку для регулировки расхода потока?

Стандартные шиберные задвижки предназначены преимущественно для запорного режима (открыто/закрыто). В промежуточном полуоткрытом положении нижняя кромка ножа испытывает мощную гидродинамическую вибрацию и абразивный износ от турбулентного потока. Для регулирования расхода шлама применяют специализированные задвижки с V-образным профилированным вырезом ножа или дополнительными полиуретановыми регулировочными конусами.

Как правильно подобрать уплотнение задвижки для навозоудаления и навозных стоков на ферме?

Для навозных стоков животноводческих комплексов и птицефабрик рекомендуется применять двунаправленные задвижки с ножом из нержавеющей стали AISI 304 и уплотнительным седлом из нитрильного каучука NBR. Нитрил устойчив к органическим жирам, аммиачным соединениям и сохраняет эластичность при постоянном контакте с биоорганикой.

В каком пространственном положении разрешено монтировать ножевую задвижку?

Оптимальное положение — вертикальное, шпинделем вверх. Допускается монтаж с отклонением оси штока до 45 градусов от вертикали, а также горизонтальное расположение штока при установке поддерживающих опор под привод. Категорически запрещается монтировать задвижку шпинделем вниз, так как осадок из трубы будет забивать сальниковый узел и вызовет протечку.

Вывод

Шиберная ножевая задвижка — безальтернативное решение для безаварийной работы пульпопроводов, коллекторов сточных вод, технологических каналов цементных смесей и шламоотстойников.

Грамотный выбор типа затвора (одно- или двунаправленный), марки стали ножа и материала эластомерного седла под химический состав среды исключает внеплановые остановки технологических линий.
